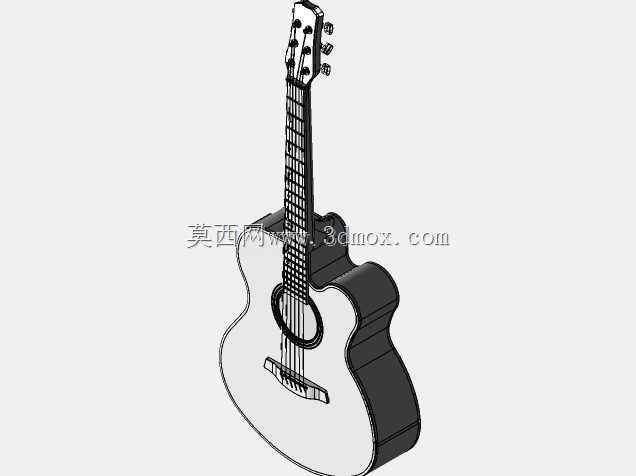

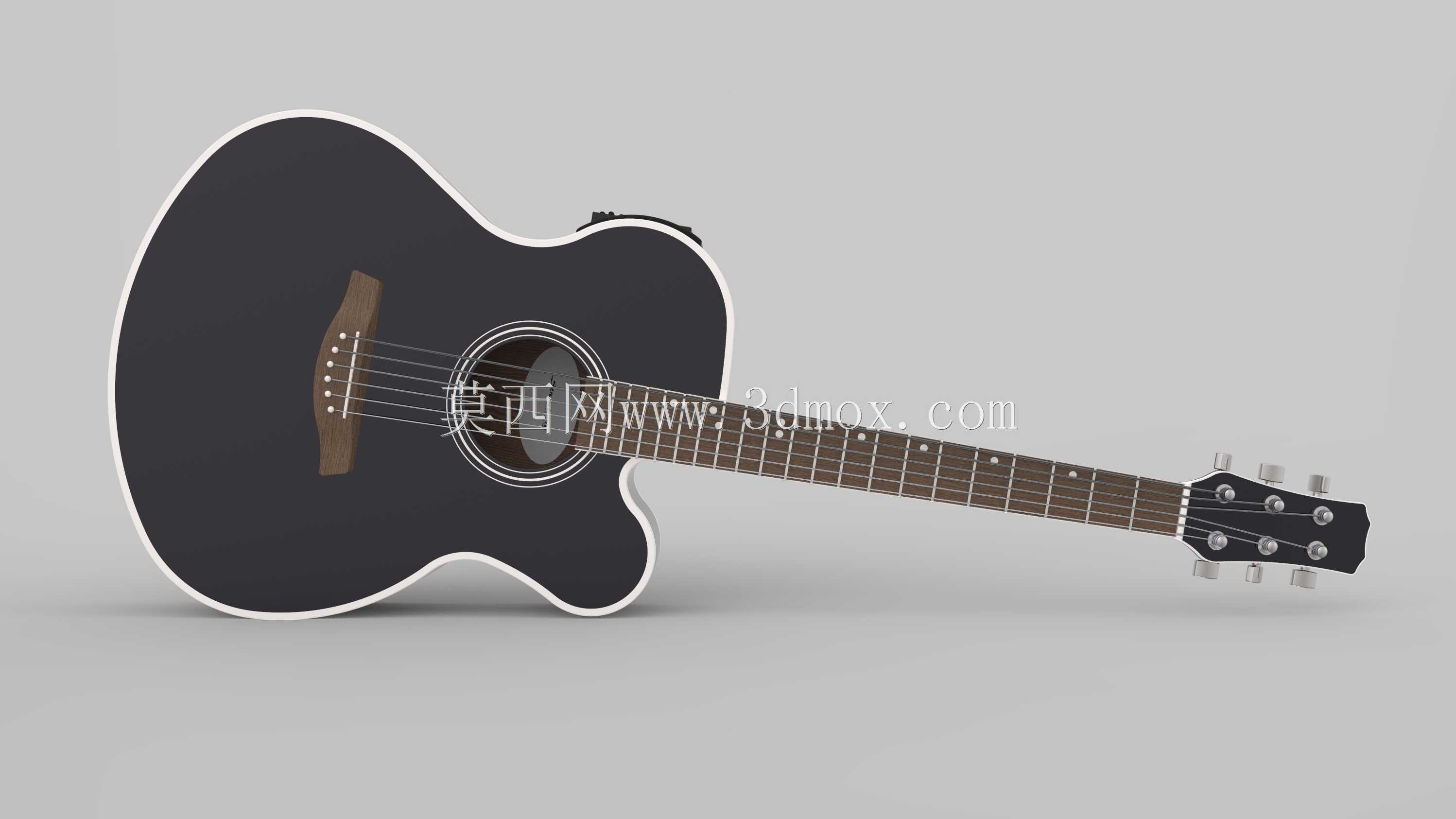

斯特林伯格民谣吉他精细结构三维数模

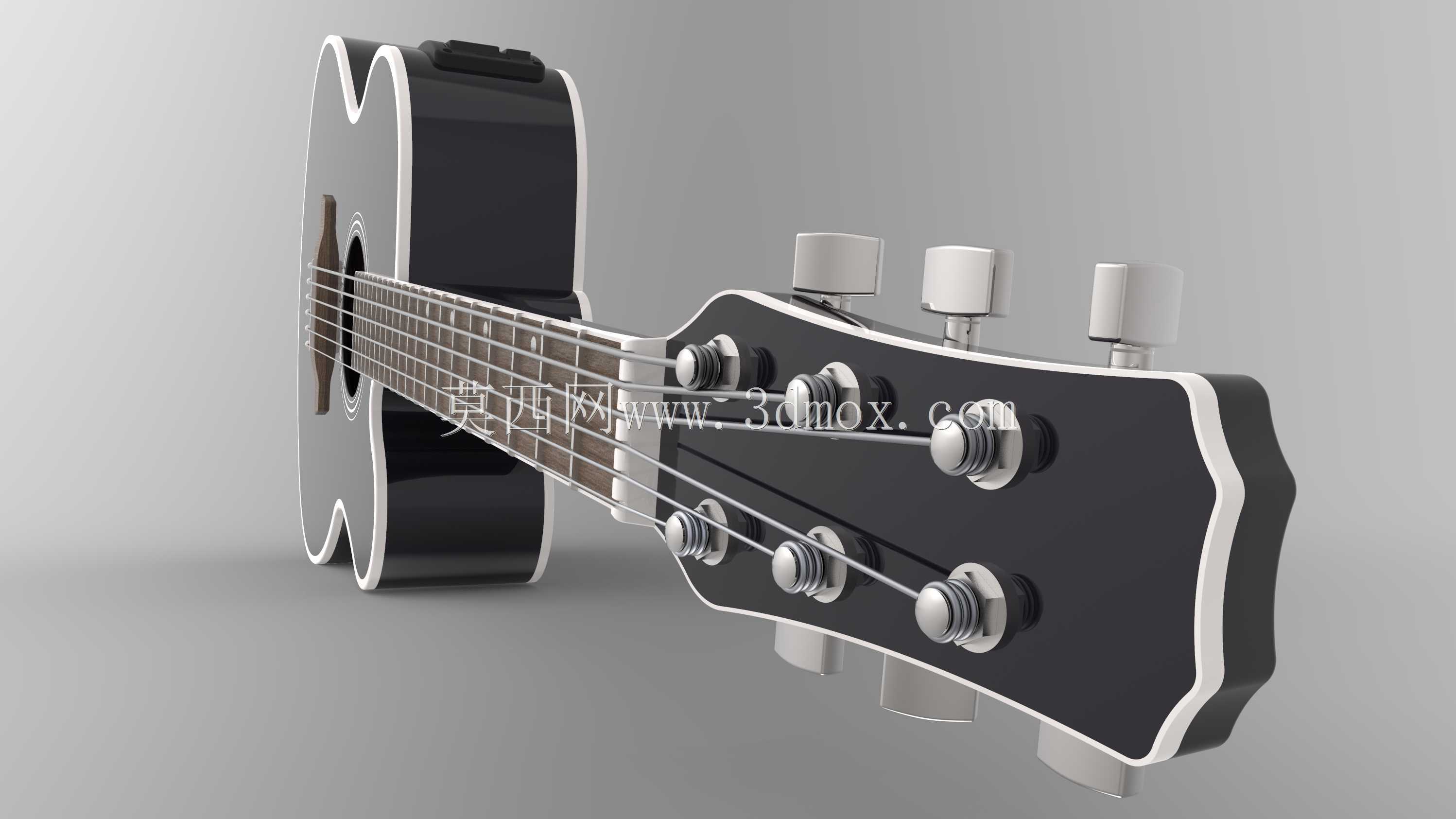

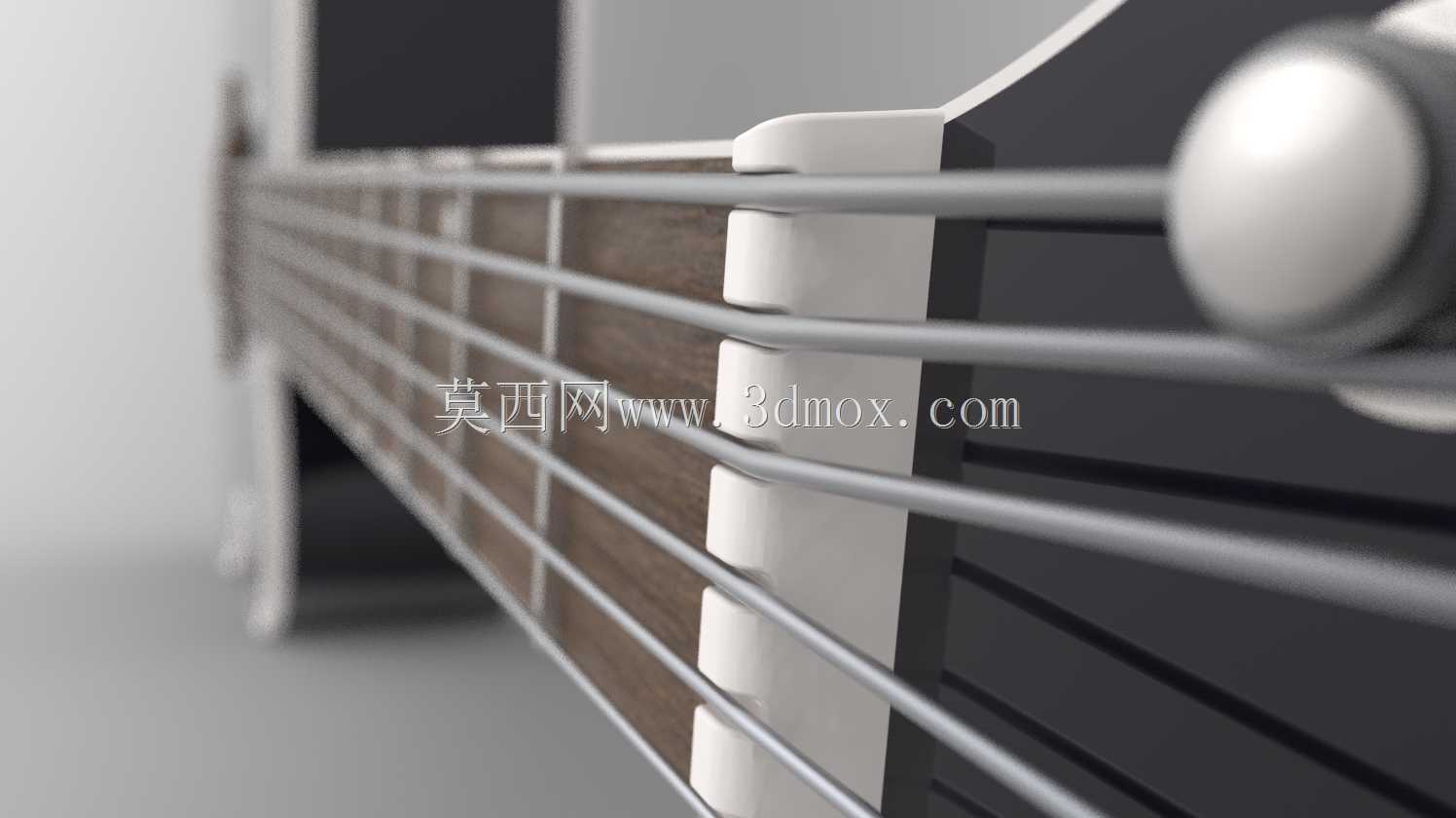

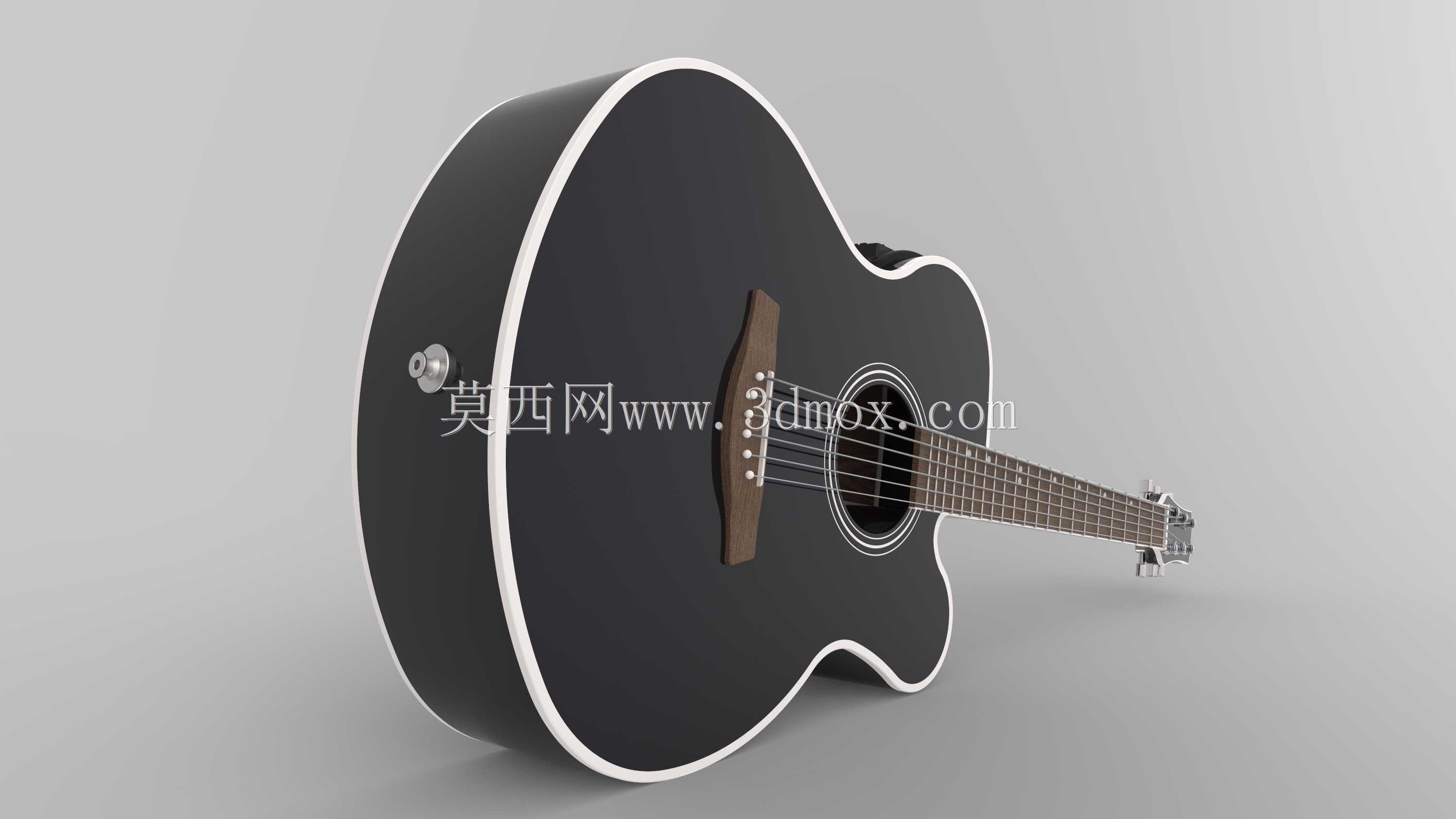

做乐器结构设计快十年，经手的弦乐器数模不下百套，这次拆解重构的斯特林伯格吉他结构，最核心的考量是声学传导路径的还原精度，很多新手做吉他数模只做外形曲面，忽略了内部音梁的排布逻辑，实际打样出来共鸣差得远。先从安装边界说起，常规41寸民谣吉他的总长度控制在1040mm上下，琴身最宽处390mm，琴颈握持厚度在20-22mm区间，这个尺寸是经过几十年人体工学迭代的，做数模的时候不能随便改，不然持琴时小臂的夹角不对，长时间演奏会累。指板部分的品丝排布是重点，十二品位置刚好是有效弦长的中点，从琴枕到琴桥的有效弦长锁定648mm，每一品的间距按照十二平均律计算，公差要控制在0.1mm以内，不然音准会出问题，建模的时候我特意把品丝的倒角做了0.3mm的圆弧，避免演奏时划手，这是实际生产中必须要考虑的细节，很多纯外观数模都省略了这个结构。琴身部分的结构分层很关键，面板用的是云杉材质的等效力学结构，厚度控制在2.8-3.2mm，背板和侧板稍厚，在3.0-3.5mm区间，内部的音梁采用X型排布，主音梁高度12mm，宽度6mm，辅助音梁根据共鸣频率做了梯度减薄，这个结构直接影响低频的下潜深度，建模的时候我把音梁和面板的粘接面做了0.2mm的贴合公差，模拟实际胶合时的胶层厚度，做有限元声学仿真的时候结果和实测值偏差能控制在5%以内。琴桥的位置是整个结构的受力核心，六根琴弦的总拉力大概在70kg左右，琴桥和面板的粘接面积要足够，我在建模时把琴桥的下沿做了1.5mm的嵌入结构，分散琴弦拉力，避免长期使用后面板被拉变形。弦钮部分做了完整的传动结构，齿轮传动比1:18，旋钮转动的时候能带动弦轴平稳转动，模拟实际调弦时的阻尼感，这个部分很多数模都做成一体的，实际做结构验证的时候根本用不了。从应用场景来说，这个数模既可以给乐器厂做开模前的结构验证，也能给文创产品做衍生设计的基础参考，甚至可以给职业制琴师做定制改款的结构底稿，建模的时候我把所有配合面都做了拆分，琴颈和琴身的连接采用螺栓连接结构，预留了4mm的调节余量，方便后期调整琴颈倾角，适配不同的演奏习惯。很多人觉得吉他就是个木质外壳加几根弦，实际结构里的力学平衡、声学传导、人体工学每一项都要抠到丝级精度，比如琴颈的内置钢筋，我在数模里预留了8mm的安装通道，调节端设在琴头位置，能通过转动调节螺栓修正琴颈的弯曲变形，这个结构是现代民谣吉他的核心配置，缺了这个的数模只能算外观摆件，根本没法落地生产。指板的弧度我做了12英寸的曲率，这个弧度是目前主流民谣吉他的通用参数，横按的时候手感最舒适，品记的镶嵌位置也严格对应3、5、7、9、12品的位置，镶嵌槽深度1.2mm，刚好适配常规的贝壳或亚克力品记的安装厚度。
