钣金壳体电控安装防护框结构设计

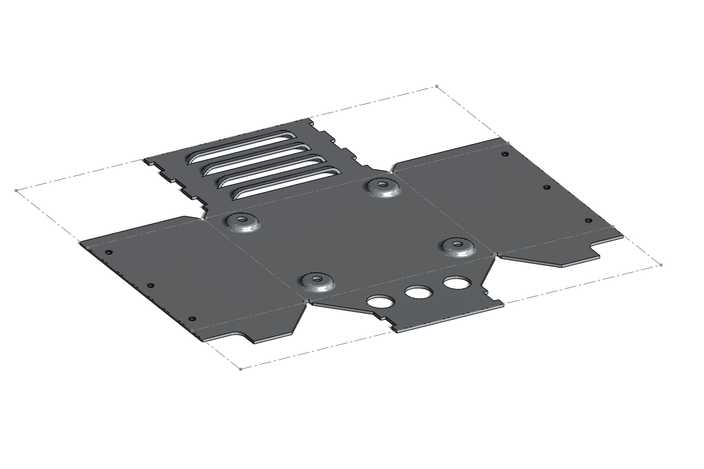

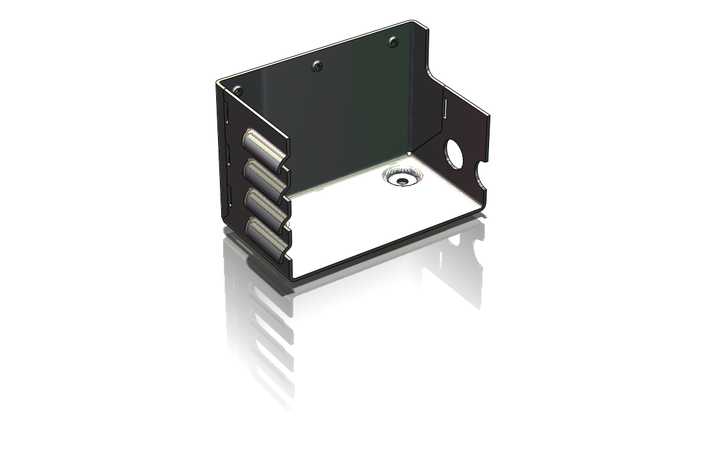

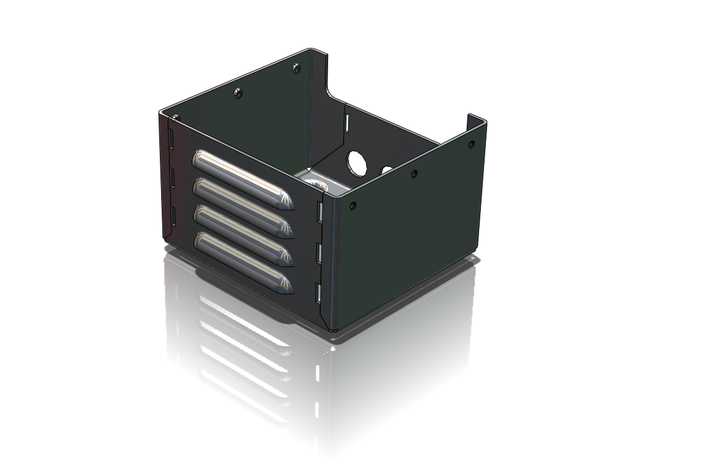

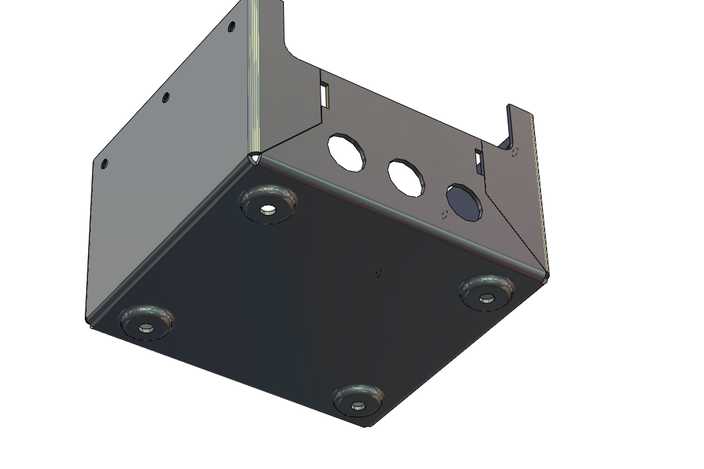

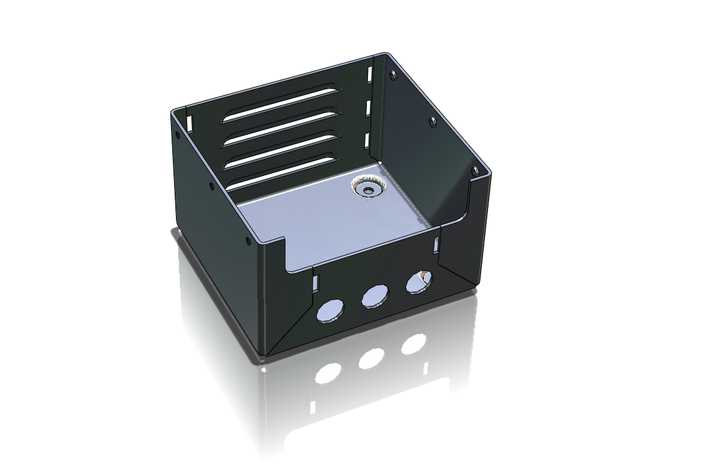

本作品为钣金材质的壳体防护框三维建模成果，建模过程严格遵循钣金加工工艺逻辑开展，首先通过基准面绘制精准的外形轮廓草图，以基体法兰命令生成框体的基础底板结构，再通过边线法兰命令依次拉伸四个侧壁，所有折弯参数均匹配常规钣金加工的折弯半径、折弯扣除数值，确保模型展开后可直接用于激光下料与折弯工序，无需二次调整工艺参数。在细节结构设计上，侧壁上部开设多组长条形通风散热槽，槽孔边缘预留足够的折弯安全距离，避免折弯过程中出现槽孔变形开裂的问题；侧壁下部开设三个圆形过线孔，孔位排布兼顾内部线缆走线的便利性与外部接线的操作空间，孔边缘做钝化处理的结构预留，避免装配时划伤线缆绝缘层；框体内部底板位置设置带安装孔的凸台结构，用于固定内部电控元器件，凸台高度经过精准测算，既保证元器件安装后的稳固性，也预留了元器件底部的散热间隙；侧壁内侧设置多组定位卡舌与安装孔位，用于匹配上盖或内部安装板的装配定位，所有孔位的位置度公差均按照钣金件通用装配公差设定，保证实际生产后的装配精度。材质与渲染环节，模型赋予哑光黑色冷轧钢板材质，还原常规钣金电控壳体的表面喷塑质感，底板内侧设置浅灰色金属哑光材质区分内外表面，渲染过程中添加真实的环境反射效果，清晰呈现钣金折弯后的棱角过渡、槽孔的冲压边缘细节，以及整体框体的方正结构形态，通过光影效果突出钣金件的厚度均匀性与结构挺括感。设计思路上，该防护框兼顾结构强度、散热性能、装配便利性三大核心需求，整体采用无焊接拼接的钣金折弯结构，减少后续焊接打磨工序，降低加工成本；框体边角处做小圆弧过渡处理，避免锐边带来的操作安全隐患，同时提升整体外观的精致度；所有结构设计均适配常规钣金加工的设备能力，无需特殊定制刀具或特殊工艺即可完成批量生产，可直接作为小型电控装置、仪器模块的外部防护壳体使用，具备较强的实际生产适配性。
