往复式齿条与小齿轮啮合传动结构

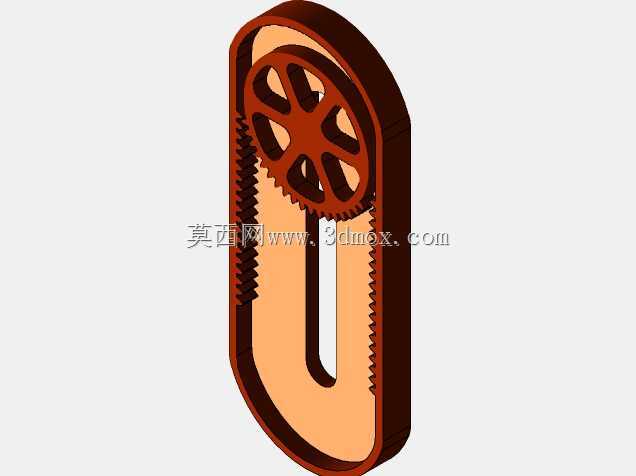

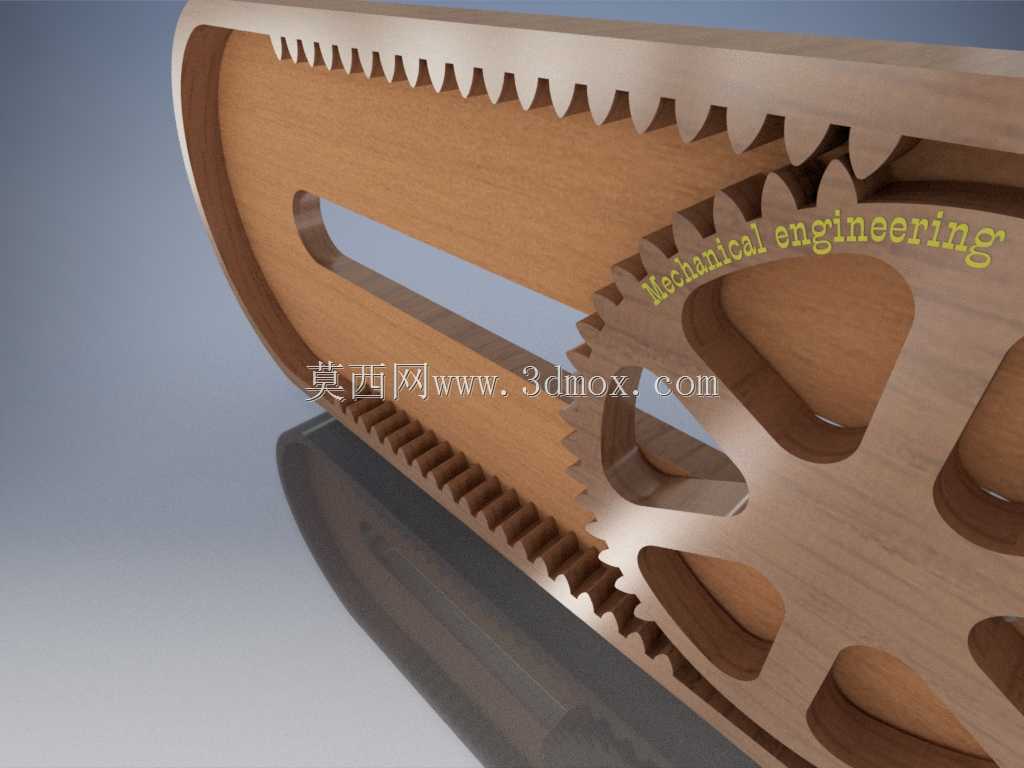

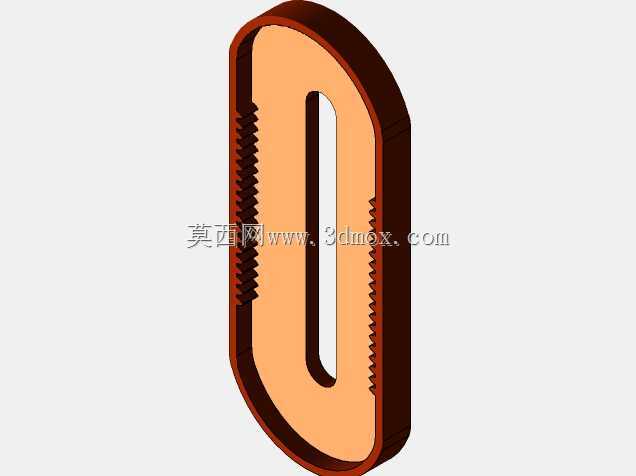

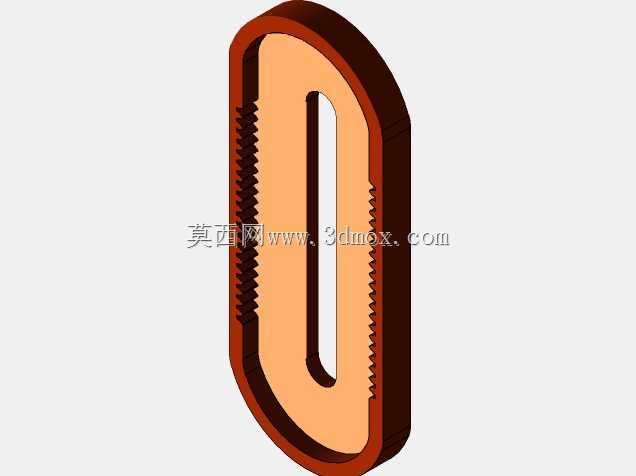

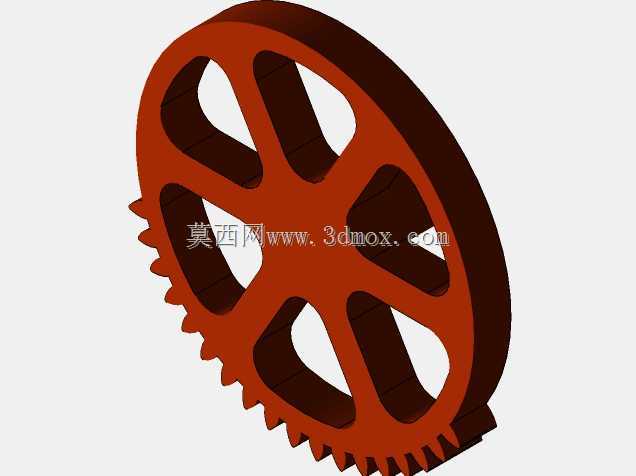

这套往复式齿条与小齿轮的啮合结构，常被应用在需要直线往复动作与旋转动作互相转换的设备场景中，比如轻工生产线的间歇送料机构、小型自动化设备的往复推送单元、老式机械计数装置的动力传递段，甚至部分手动工具的进给结构里，都能见到这类传动副的身影。从实际功能来看，小齿轮做连续定轴旋转时，齿条会沿着自身长度方向做直线往复运动，反过来如果给齿条施加往复直线驱动力，也能带动小齿轮做正反方向的旋转，这种运动转换的特性是这套结构最核心的实用价值。设计这套结构的时候，首先要敲定的是齿形的匹配度，齿条的齿距、齿厚、压力角必须和小齿轮的参数完全对应，不然啮合过程中会出现卡滞、齿面磨损过快的问题，甚至会出现跳齿导致传动失效。齿条上开设的长条形滑槽，是用来匹配安装基座上的导向限位件的，能保证齿条在往复运动过程中不会出现径向偏移，始终和小齿轮保持正确的啮合中心距，避免齿侧间隙过大或者过小带来的传动问题。从安装边界来看，小齿轮的安装轴需要固定在机架的对应轴承位上，轴向要做限位防止齿轮窜动，齿条的滑槽长度要匹配设计的往复行程，预留足够的滑动余量，避免运动到行程端点时出现齿轮和齿条脱开的情况。齿面的啮合间隙要控制在合理范围，间隙太小会增大传动阻力，加速齿面磨损，间隙太大则会出现传动回程误差，影响需要精准定位的使用场景。在实际选型适配的时候，要根据传递的扭矩大小调整齿宽和模数，小载荷的场景可以用较小的模数降低结构整体尺寸，大载荷传递的场景则要选更大模数的齿形，同时提升齿面的硬度来增强耐磨性能。这套结构的传动效率相对较高，结构也比较简单，维护起来只需要定期在齿面添加润滑脂就能保证长期稳定运行，不需要复杂的密封或者辅助结构，在很多低成本自动化改造场景里非常实用。设计建模的时候要注意齿条两端的齿形收尾处理，避免运动到端点时齿尖和齿轮齿根发生干涉，同时滑槽的宽度要和导向件做公差配合，保证滑动顺畅的同时不会出现过大的晃动间隙。
