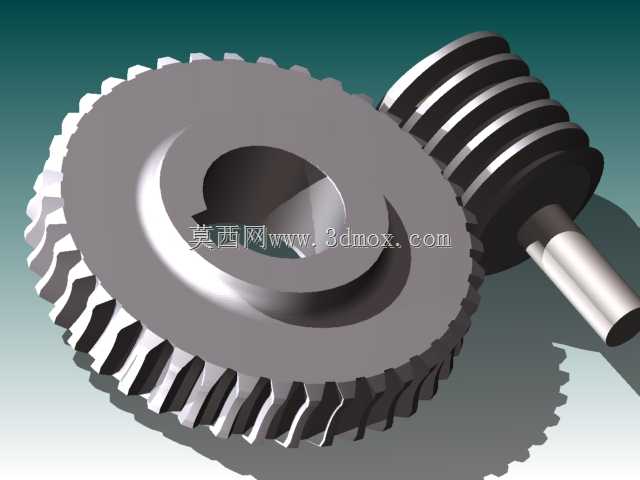

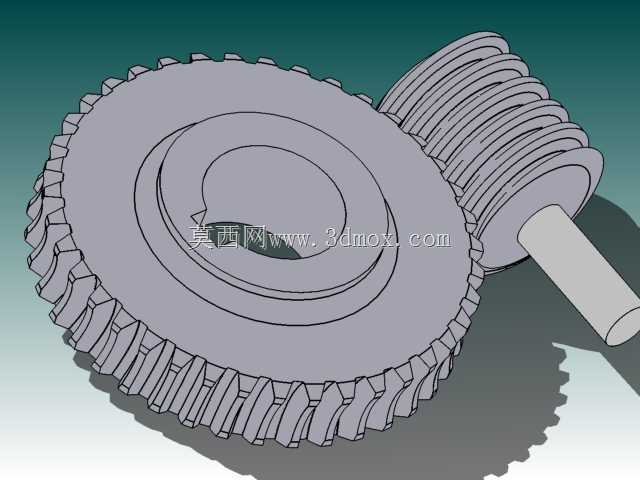

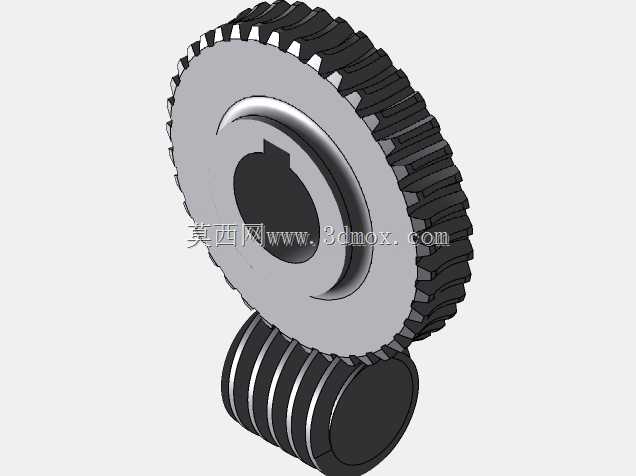

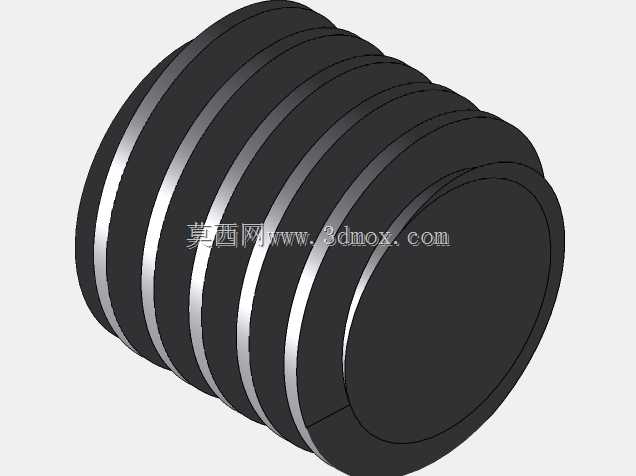

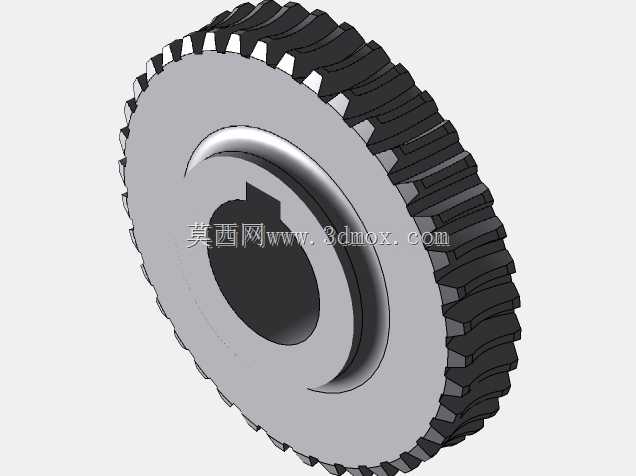

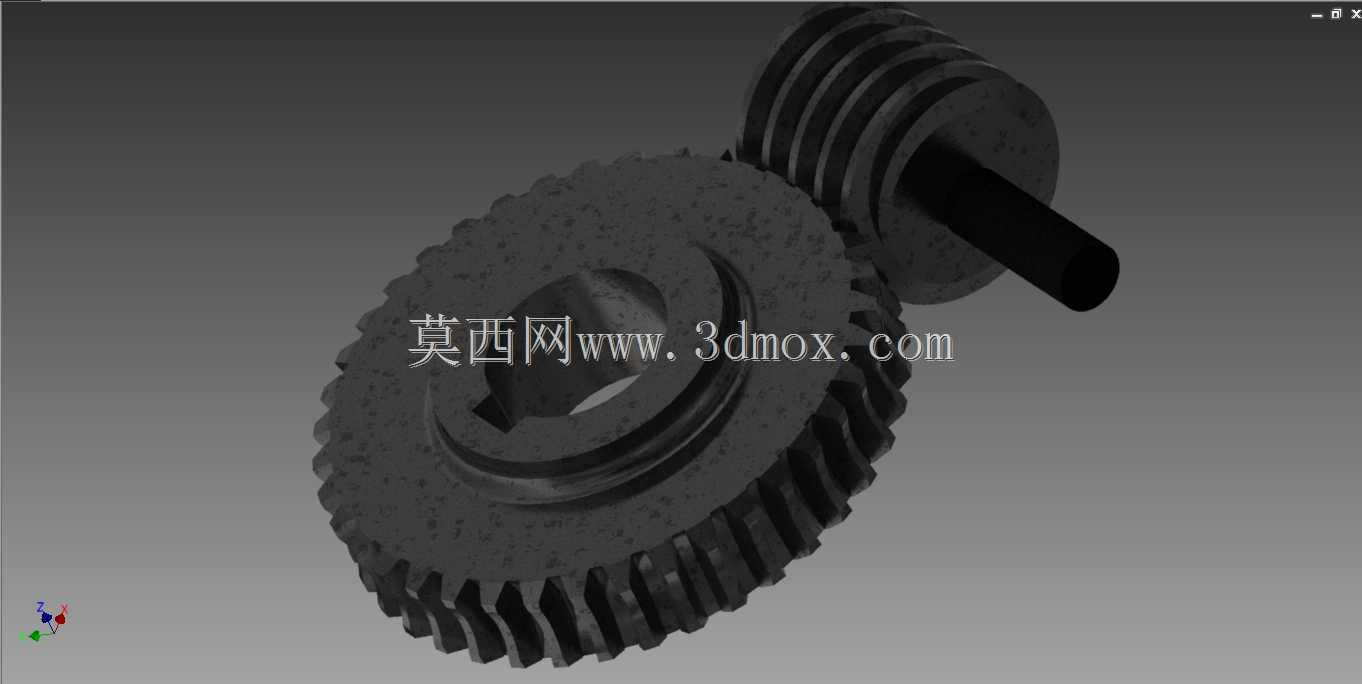

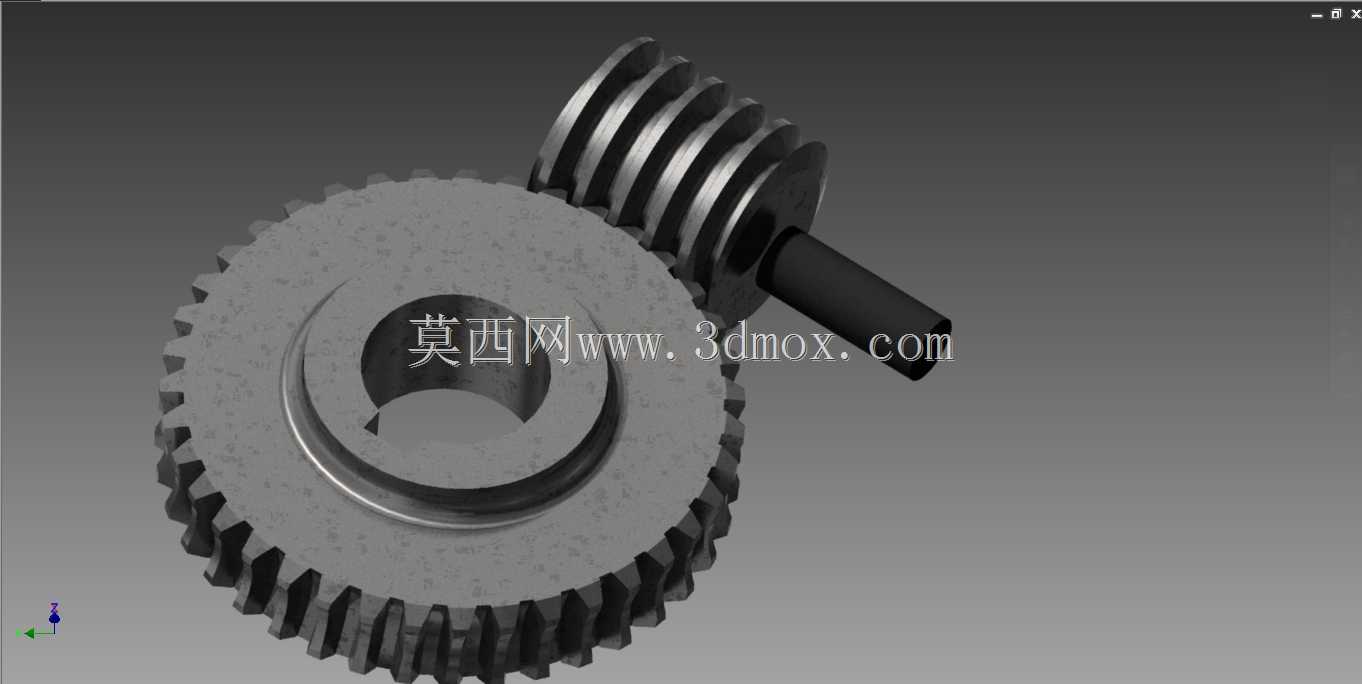

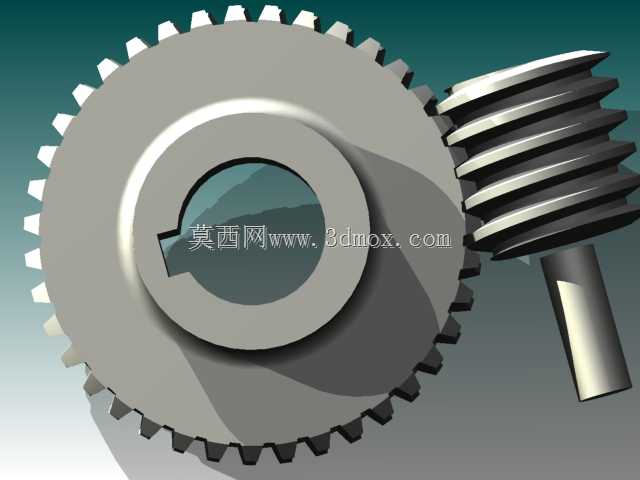

这套蜗杆蜗轮传动副,核心用于空间交错轴之间的运动与动力传递,常见交错角为90度,在输送设备、机床进给机构、自动化分度装置、小型减速电机内部都能见到这类结构的应用,相比平行轴齿轮传动,它能在单级传动下实现较大的传动比,整体结构更紧凑,运行时啮合齿面间为线接触,承载能力比同尺寸的交错轴斜齿轮更高,同时啮合过程是连续渐进的,冲击、振动和噪声都更小,适合对传动平稳性有要求的中低速重载工况。从设计逻辑来看,蜗杆部分采用阿基米德齿形设计,加工时可通过普通车床车削成型,齿面导程角匹配蜗轮的螺旋角,保证啮合时齿面完全贴合,蜗轮采用齿圈与轮毂分体式结构思路,齿圈部分选用减摩耐磨的铜合金材质适配长期啮合的磨损需求,轮毂部分采用钢制结构保证轴孔连接的结构强度,中心孔预留键槽安装位,可通过平键与输出轴实现周向固定,端面可加装锁紧挡圈实现轴向定位。安装边界上,蜗杆轴的支撑跨距需匹配蜗轮的中心距公差,中心距偏差会直接影响齿侧间隙与啮合接触面积,安装时需调整蜗杆轴向位置,保证蜗轮齿面接触斑点位于齿高中部偏向啮出侧,避免偏载导致的局部磨损加剧。实际选型应用中,这类传动副具备反向自锁特性,当蜗杆导程角小于啮合面当量摩擦角时,只能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆,这一特性常被用于提升机构、卷扬设备中起到安全防坠的作用,不过此时传动效率会相应降低,设计时需根据实际载荷工况核算导程角参数,平衡传动效率与自锁需求。建模过程中严格遵循渐开线齿形生成逻辑,蜗杆齿面通过螺旋扫掠生成,蜗轮齿面通过布尔运算与蜗杆做啮合切除生成,保证齿面啮合的无干涉状态,所有安装孔位、轴径尺寸都预留了标准公差配合余量,可直接导入装配体做干涉检查与运动仿真,验证传动过程中的齿面接触变化与传动比准确性,为后续的工程图生成、加工工艺制定提供准确的三维数据支撑。
- 全部评论(0)
- 模板大小 5.55 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering,Autodesk Inventor,Rendering
- 软件分类 齿轮
