六叶可折叠式机械手里剑结构设计

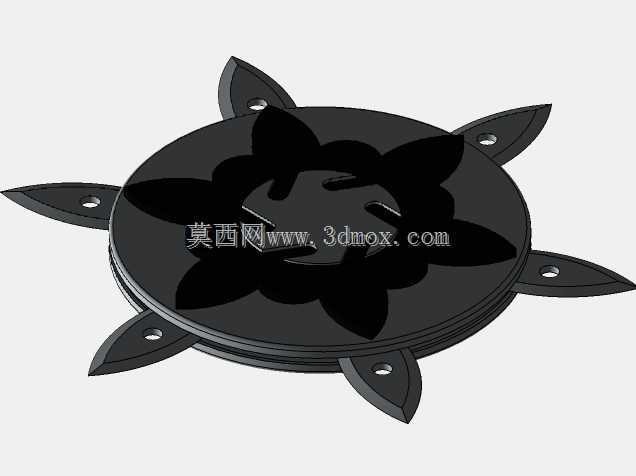

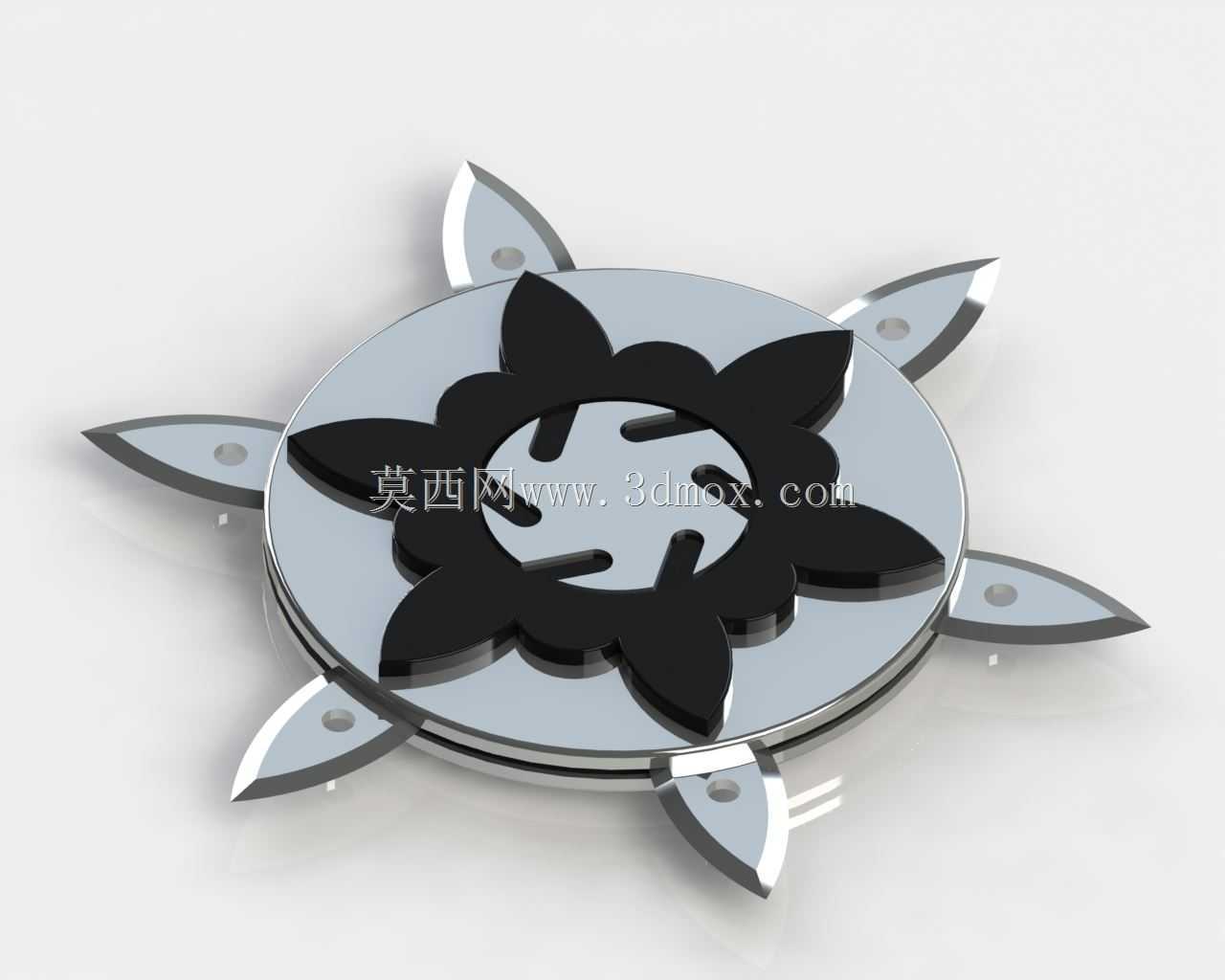

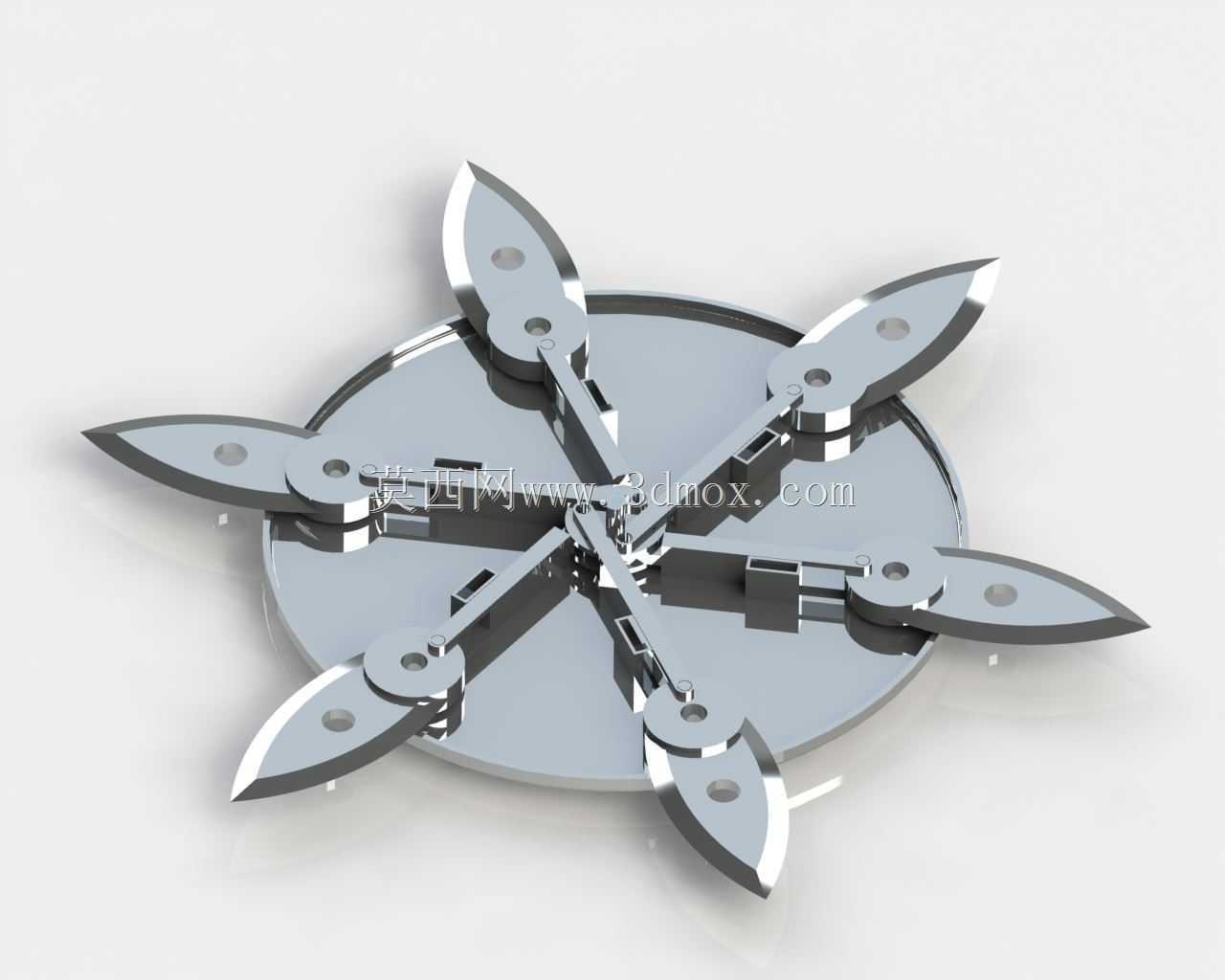

这款六叶可折叠式机械手里剑，在结构设计上采用中心圆盘作为承载基体，六个刃片通过中心枢轴与基体连接，每片刃片都可绕枢轴完成展开与收合动作，展开状态下整体呈对称六角星形，刃片尖端均匀分布在同一圆周上，收合状态下刃片可贴合在中心圆盘表面，大幅缩小收纳体积。从实际应用场景来看，这类结构最初衍生自传统忍者投掷器具，现在更多作为机械结构教学演示案例、创意金属工艺品以及影视道具的结构原型使用，也可作为折叠式多刃切割工具的结构参考，其对称式展开结构的受力均衡特性，也能为多工位旋转工装的设计提供思路。

在功能特性上，每片刃片与中心基体的连接位置都设置了定位卡槽，展开到位后卡槽会自动卡入限位凸台，保证刃片在受力时不会发生意外回转，刃片表面开设的减重孔不仅能降低整体重量，还能在旋转过程中减少空气阻力，提升飞行稳定性。中心基体的厚度与刃片厚度保持一致，收合后整体表面无突出结构，不会出现剐蹭问题，刃片的尖端做了圆弧过渡处理，在作为教学模型使用时可避免尖锐划伤风险，同时保留了刃部的轮廓特征，能清晰展示结构形态。

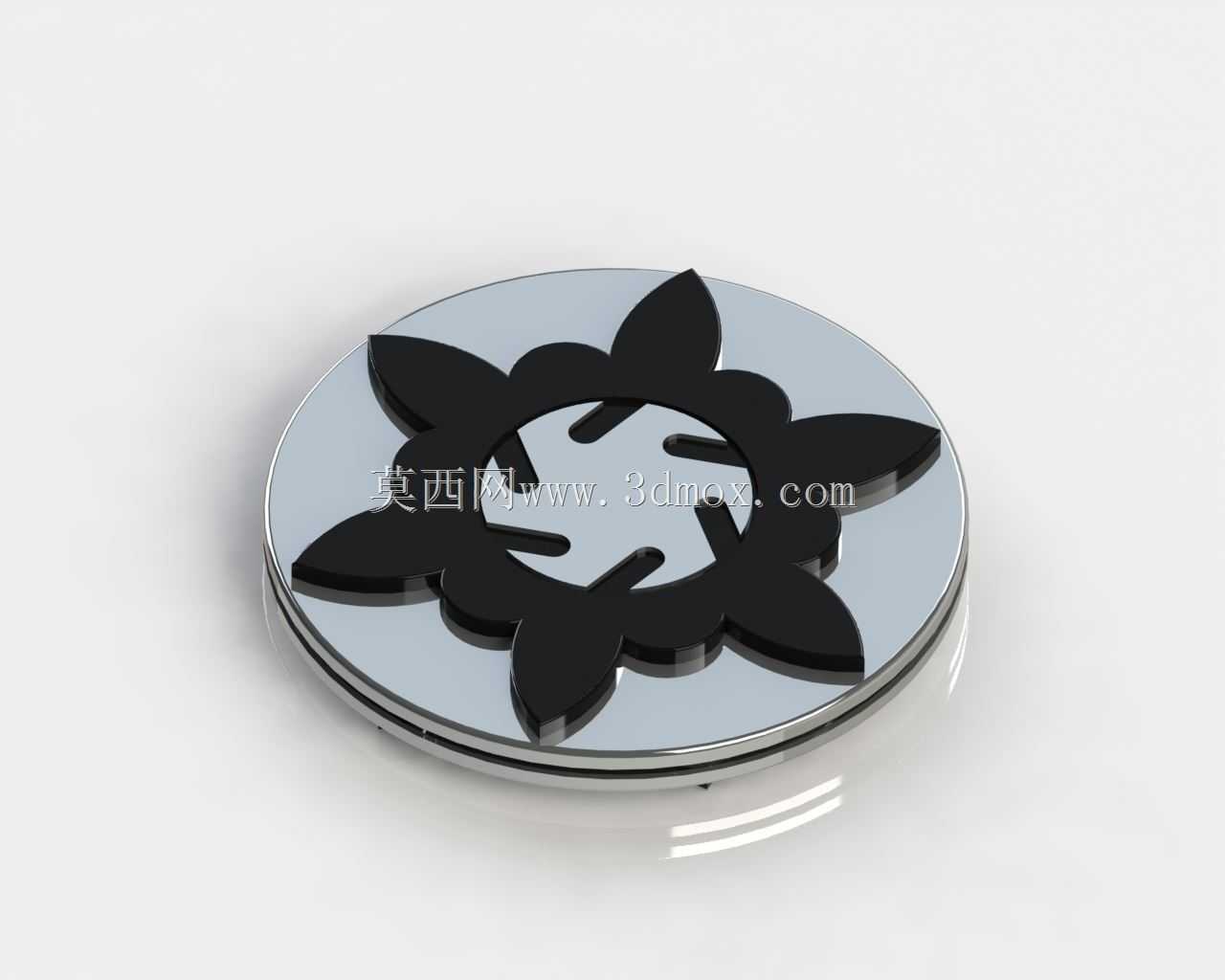

设计思路上采用完全对称的布局方式，六个刃片的结构尺寸完全一致，具备良好的互换性，单个刃片损坏后可直接替换，无需整体报废。中心枢轴采用贯穿式设计，两端做铆压固定，保证连接强度的同时控制整体装配难度，所有连接位置的公差配合选用间隙配合，保证刃片转动顺畅无卡滞，同时不会出现过大的旷量。从安装边界来看，展开状态下整体外接圆直径可根据使用需求调整，常规演示款的外接圆直径控制在120mm左右，中心基体直径为60mm，整体厚度不超过8mm，收合后整体轮廓与中心基体尺寸一致，可放入直径65mm的圆形收纳盒中。

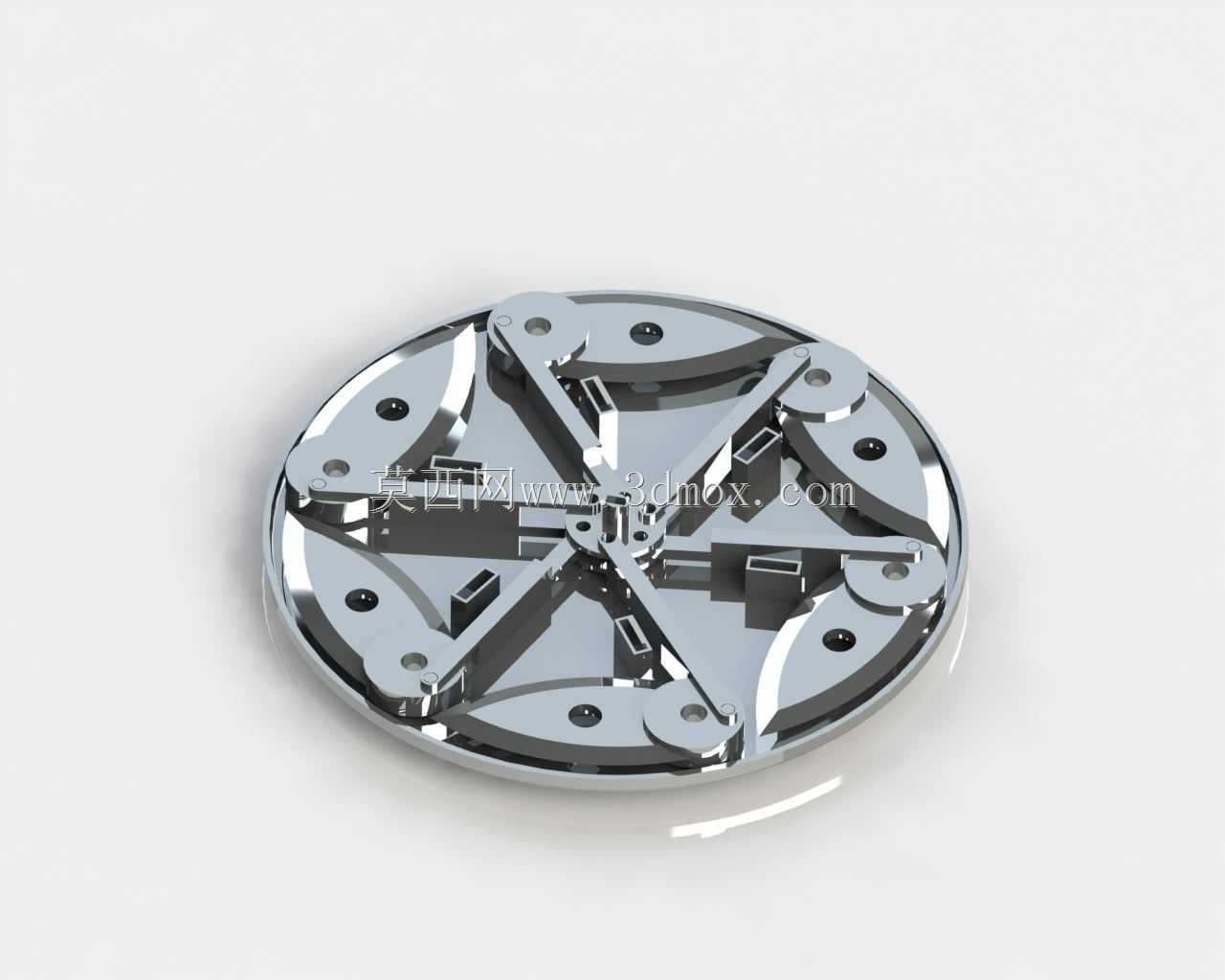

在结构细节处理上，每片刃片的根部都做了圆弧倒角，避免转动过程中与相邻刃片发生干涉，刃片与中心基体的接触面做了平面度处理，保证转动时贴合平稳，不会出现偏摆。中心基体表面可根据需求加装防滑纹理，方便手持操作，枢轴位置预留了润滑脂加注间隙，长期使用可定期加注润滑脂维持转动顺畅度。这类对称折叠结构的设计逻辑，也可迁移到其他需要多工位同步展开、收合的机械结构中，比如折叠式多爪夹具、便携式多刃刀具、应急破拆工具等产品的结构设计，其受力均匀、收纳便捷的特性，在小型便携工具领域有较高的参考价值。建模过程中需要重点关注刃片转动的干涉检查，保证六个刃片在0到90度的转动范围内不会发生碰撞，同时要验证展开状态下的受力情况，保证刃片在受到轴向冲击力时，限位结构能提供足够的支撑力，不会出现刃片弯折或回退的问题。
