推拉式儿童安全滑哨结构设计

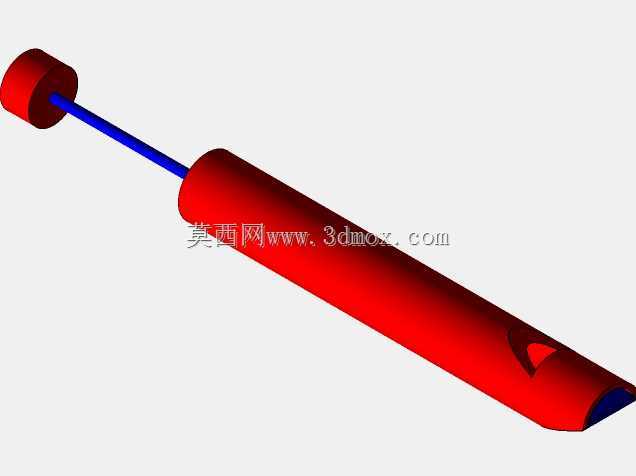

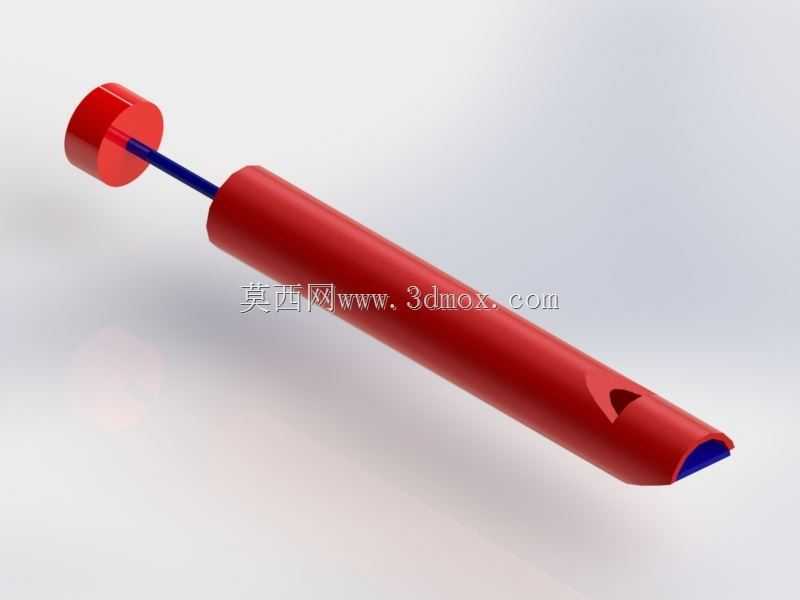

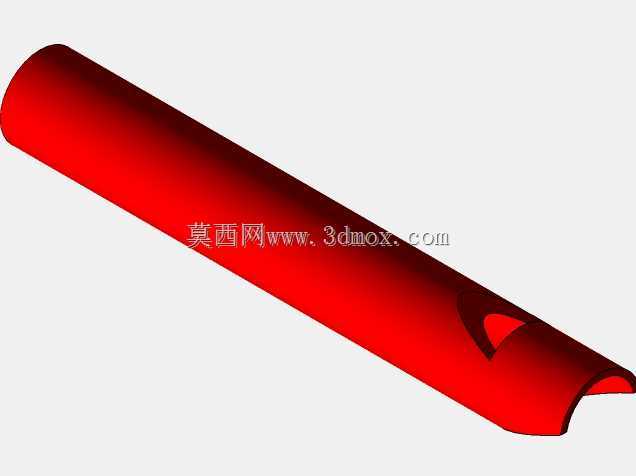

这款推拉式滑哨的结构设计，核心围绕低龄儿童使用场景的安全需求与发声功能的稳定性展开，在日常儿童玩具、幼教教具、户外亲子活动场景中都有适配空间。不同于传统固定式哨子的结构，这款产品采用同轴推拉的活塞式结构，整体为细长圆柱形态，外筒作为握持与发声的主体结构，侧面开设符合空气动力学的斜切发声口，当气流通过外筒内腔时，斜切口处的空气紊流会产生稳定的哨音。内置的推拉推杆与端部活塞采用过盈配合的装配方式，推杆端部的圆形推帽既可以作为推拉操作的施力部位，也能避免推杆完全缩入外筒内部形成易脱落的小零件，从结构层面降低儿童误吞的风险。设计过程中，外筒的内腔直径与活塞的配合公差控制在0.05mm范围内，既保证推拉操作的顺滑度，又能避免活塞与筒壁间隙过大导致的漏气问题，确保推拉过程中内腔容积变化时，气流能够稳定从发声口通过，实现音调的连续变化，区别于普通哨子单一音调的发声效果。外形尺寸方面，整体长度控制在120mm左右，外筒直径12mm，端部推帽直径15mm，所有外露边缘都做了R1.5以上的圆角处理，不存在尖锐棱角，避免儿童使用时被划伤。安装边界上，产品为一体化手持使用结构，无需额外配套安装部件，活塞的推拉行程控制在40mm，完全拉出时活塞不会脱离外筒，通过筒壁内侧的限位凸台实现行程限位，避免零件分离散落。发声结构的斜切口角度经过反复调试，设置为32度斜角，切口宽度2mm，这个角度下既能够保证轻吹即可发声，适配儿童较小的吹气力度，又不会因为切口过大导致气流分散、哨音微弱。外筒的端部做了收边处理，吹口位置的壁厚控制在1mm，贴合唇部接触的弧度，提升使用时的舒适度。推杆采用与外筒不同的配色，既能够直观显示推拉的位置，也能提升产品的视觉辨识度，吸引儿童的使用兴趣。整体结构没有额外的紧固件、粘接点，所有部件都通过卡扣与过盈配合实现装配，生产过程中可以直接通过注塑工艺实现各部件的量产，装配工序简单，结构可靠性强，能够承受儿童使用过程中常见的摔碰、拉扯等外力作用，不会轻易出现结构损坏、零件脱落的问题。
