折叠长柄晴雨伞结构三维设计

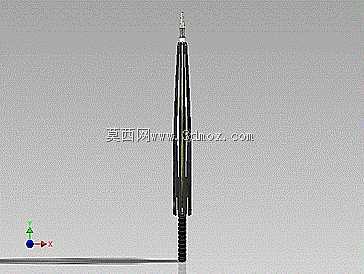

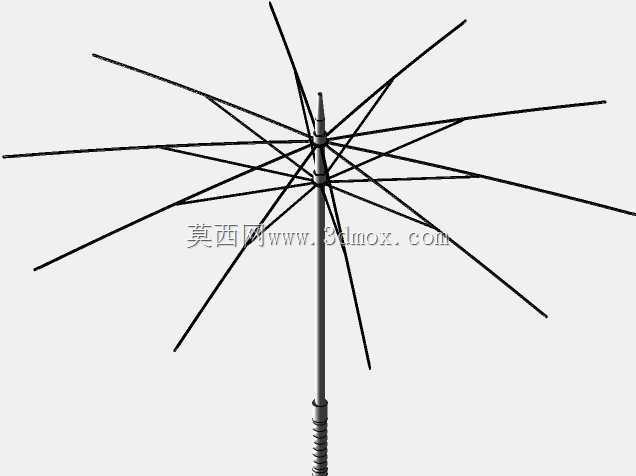

日常出行场景中，长柄折叠伞是覆盖通勤、户外短时避雨遮阳场景的常用器具，这款伞的结构设计围绕收放顺滑度、展开支撑稳定性两个核心需求展开，整体采用多段伞骨铰接的结构形式，中棒作为核心承载构件，沿轴向设置多段定位卡点，配合伞骨上的支撑连杆，实现伞面从收拢到完全展开的行程限位。从结构布局来看，收拢状态下整体呈细长杆状，伞骨沿中棒周向均匀贴合排布，外部伞面顺着伞骨折叠收束，整体占用空间极小，可适配常规背包侧袋、车载储物格的放置尺寸，不会出现突出剐蹭的问题；展开状态下伞骨通过铰接点的联动，将伞面撑为均匀的弧面，相邻伞骨之间的支撑连杆形成稳定的三角受力结构，可抵御常规风速下的气流冲击，避免伞面出现外翻变形的情况。设计过程中重点优化了伞骨与中棒的铰接配合间隙，每处铰接点都预留了合理的转动旷量，既不会因为间隙过小导致收放卡滞，也不会因为间隙过大出现展开后伞面晃动的问题，伞柄位置做了贴合手部握持的曲面处理，握持时受力均匀，长时间持握也不会出现局部硌手的情况。伞骨的材质选型对应不同受力位置做了区分，靠近中棒的主支撑骨采用更高强度的构件，承担主要的支撑载荷，外侧连接伞面的辅骨做了轻量化处理，在保证支撑强度的前提下降低整体重量，减少长时间持握的负重感。伞面的缝合边界与每根伞骨的末端固定点精准对应，展开后伞面张力均匀，不会出现局部积水兜水的情况，收伞时的滑动巢沿中棒滑动的行程经过反复校核，推动滑动巢到指定位置即可自动卡入定位点，不需要额外调整伞骨位置即可完成展开，收伞时按下定位按键，滑动巢即可顺着中棒顺滑下滑，配合伞骨的铰接联动自动完成伞面收束，不需要手动逐根整理伞骨。从安装边界来看，伞骨与中棒的铰接座采用卡接固定的形式，装配时不需要额外的复杂工装，将铰接座对准中棒上的安装卡槽推入即可完成固定，后期维护更换损坏的伞骨时，只需要拆下对应位置的铰接销即可完成替换，不需要整体拆解整伞结构，日常维护成本极低。这款结构的伞适配日常民用、户外应急等多个场景，结构可靠性高，收放操作逻辑简单，不同年龄段的使用者都可以快速上手操作。
