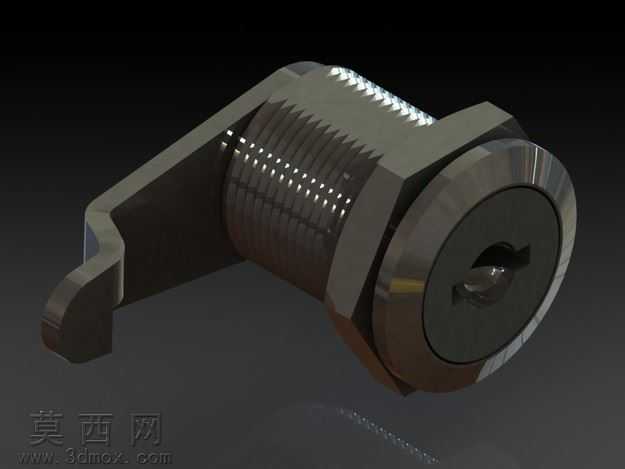

柜用转舌式凸轮锁三维结构模型

本模型为柜类配套使用的转舌式凸轮锁三维结构，建模过程严格遵循民用五金锁具的实际生产尺寸规范，完整还原了凸轮锁从锁芯到锁舌的全部装配结构。建模阶段首先搭建锁体的基准轴线，以带外螺纹的锁身主体为核心特征，还原了锁身用于柜体安装的外螺纹结构与端部限位法兰，法兰端面做了倒角与金属质感的细节处理，还原真实锁具的安装贴合面特征。锁芯部分精准复刻了钥匙插孔的异形槽结构，插孔边缘做了细微的圆角处理，还原金属冲压加工的工艺特征，锁芯与锁身的配合间隙按照实际装配公差设置，保证结构逻辑符合真实产品的转动配合要求。锁舌部分采用偏心凸轮式的弯钩结构，建模时还原了锁舌随锁芯转动的联动逻辑，锁舌的弯折角度、厚度尺寸均匹配常规柜体门板与框体的扣合间隙需求，能够直观展示钥匙转动后锁舌旋转实现锁止、解锁的运动过程。材质渲染阶段，锁身、锁芯、锁舌均采用拉丝锌合金的金属材质参数，调整了金属粗糙度与反射强度，还原五金锁具常见的哑光金属质感，法兰端面额外添加了高光金属反射效果，模拟锁具出厂时的端面抛光工艺。设计思路上围绕柜体安装的实际使用场景展开，锁身螺纹段长度适配常规钣金柜体的门板厚度，端部法兰的直径尺寸能够覆盖安装孔位保证安装稳固，锁舌的转动行程经过参数化校核，转动90度即可完成解锁与锁止的状态切换，既保证锁止状态下的扣合强度，也避免解锁时锁舌与柜体内部构件产生干涉。模型完整保留了各零件的装配约束关系，可直接用于锁具结构原理演示、柜体配套五金选型参考，也可作为钣金柜体设计的配套五金件调用，所有结构特征均经过可制造性校验，不存在结构干涉与不符合生产工艺的设计缺陷，能够直观展现凸轮锁这类常用门窗五金件的内部构造与工作原理。
