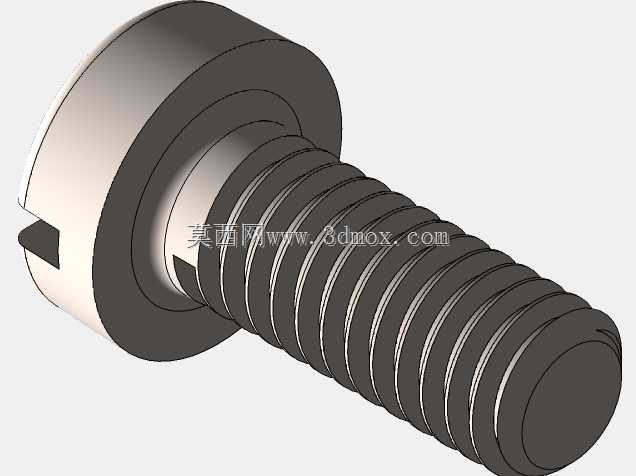

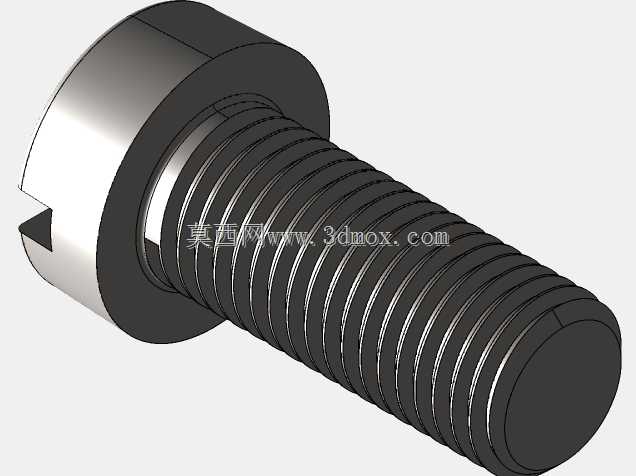

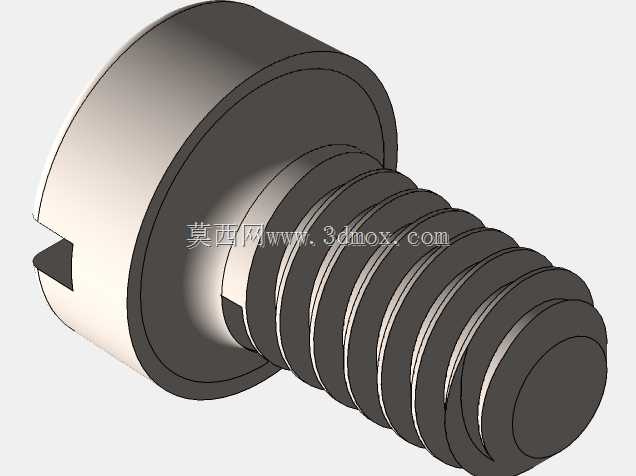

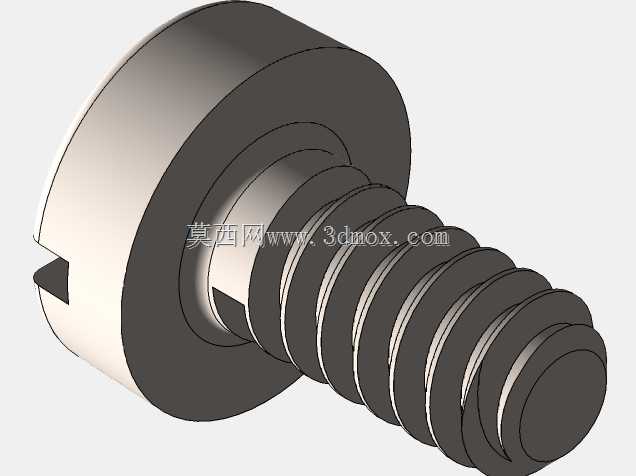

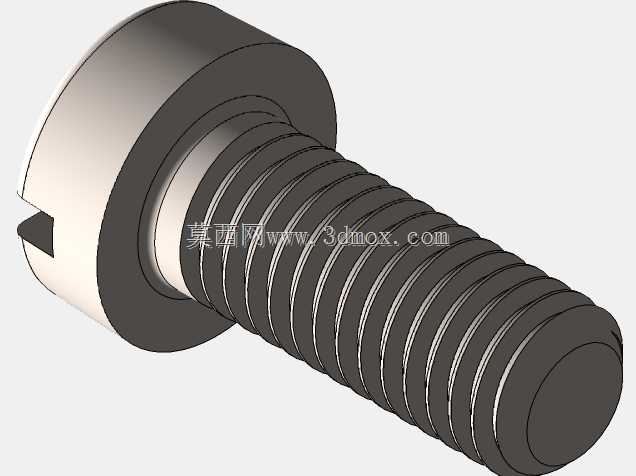

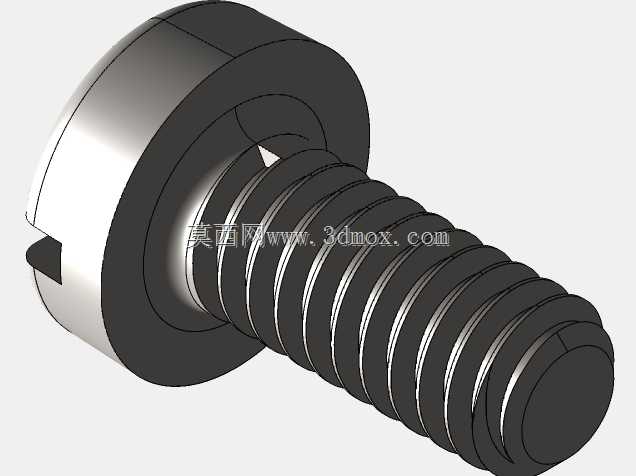

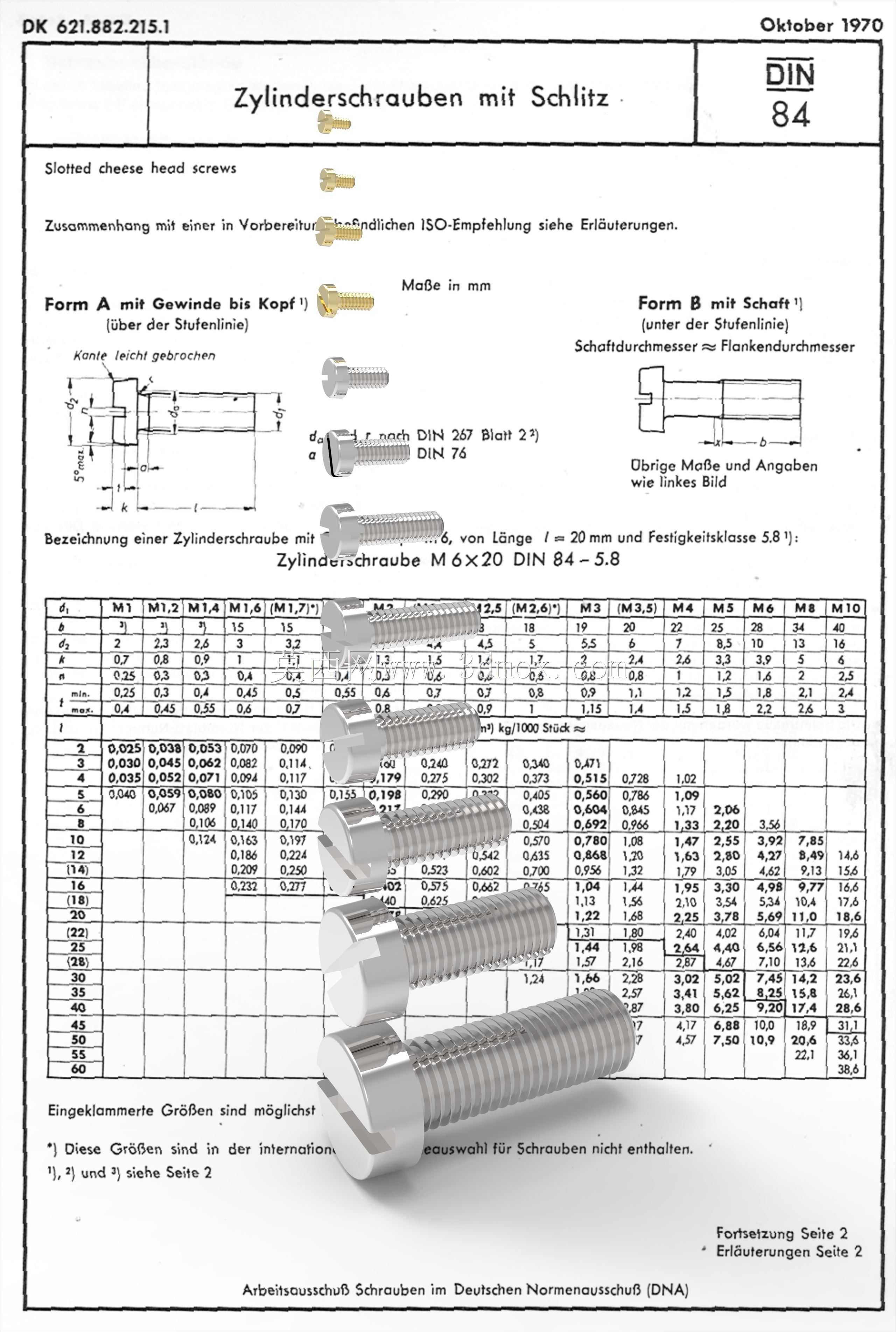

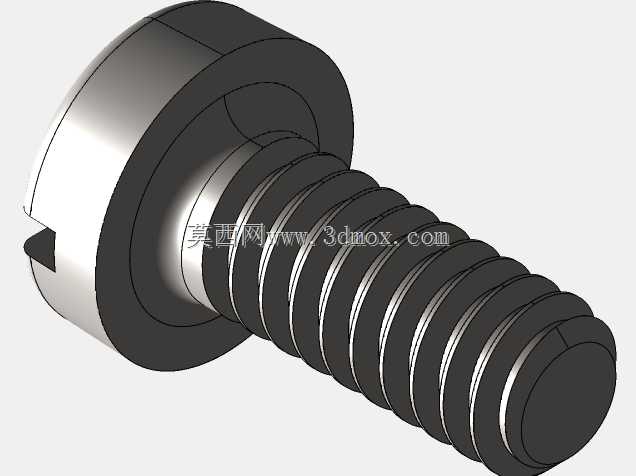

DIN84标准开槽圆柱头螺钉结构设计

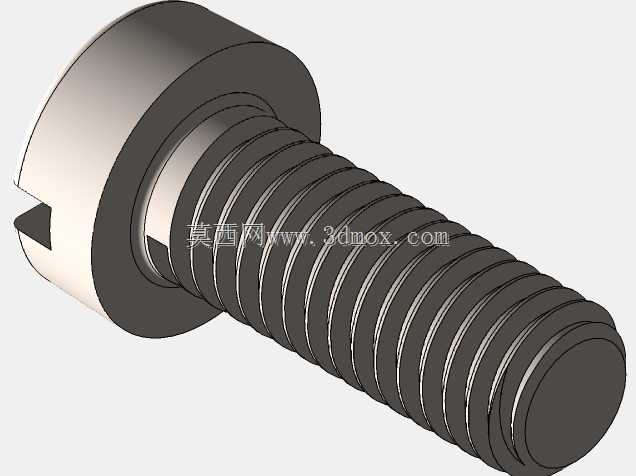

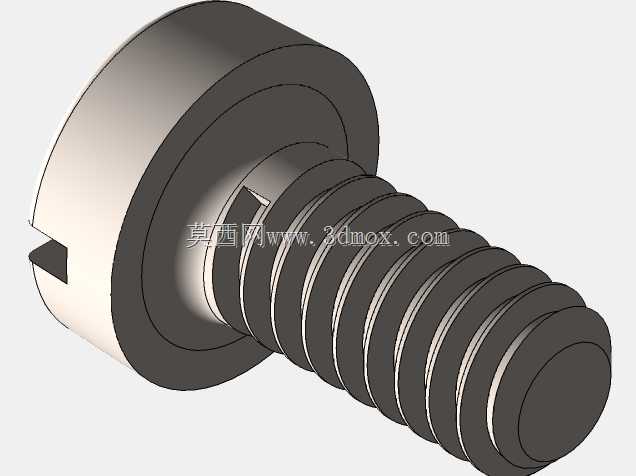

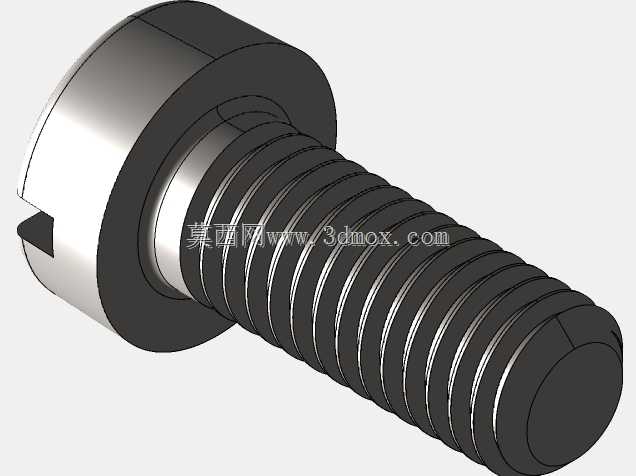

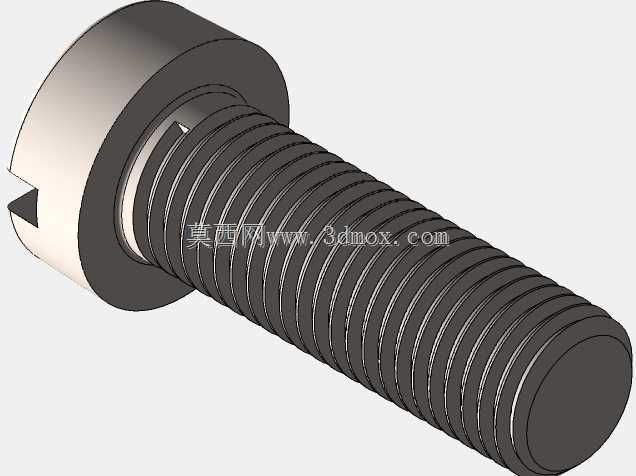

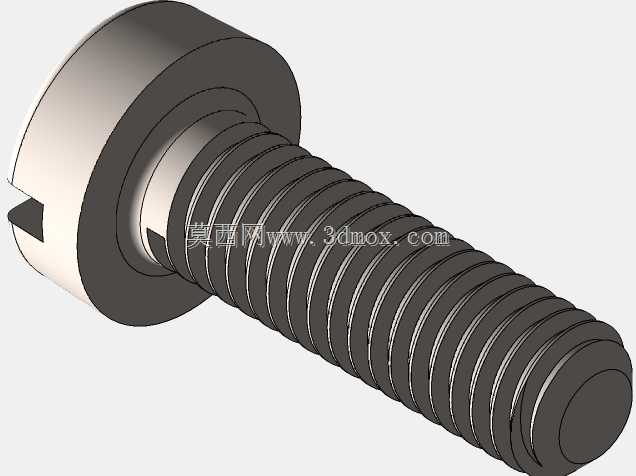

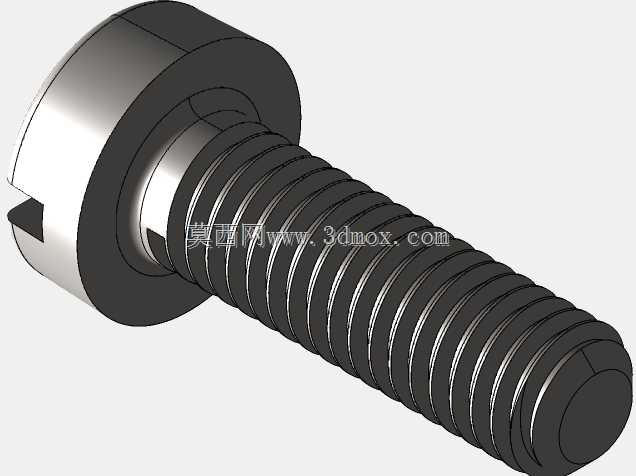

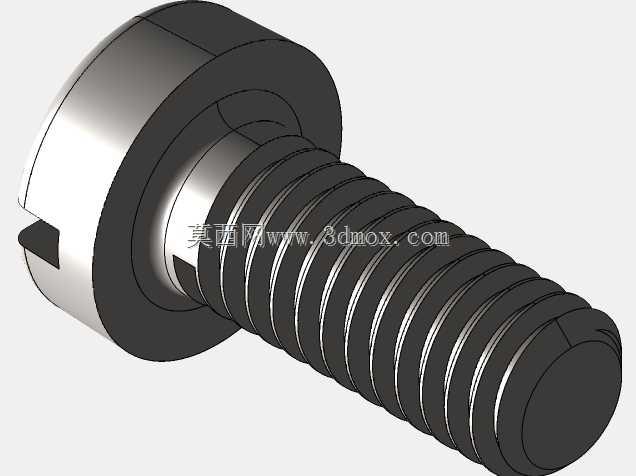

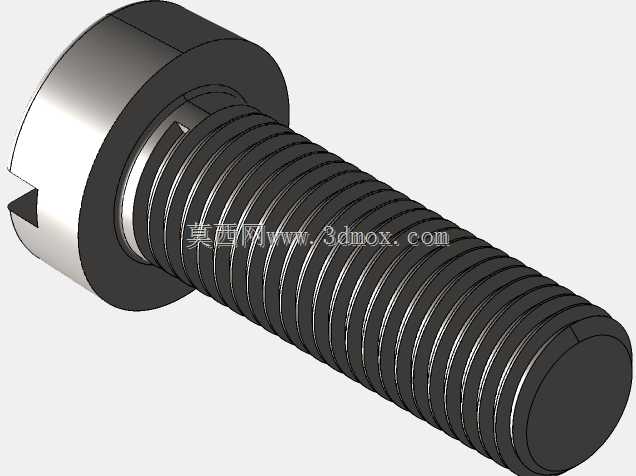

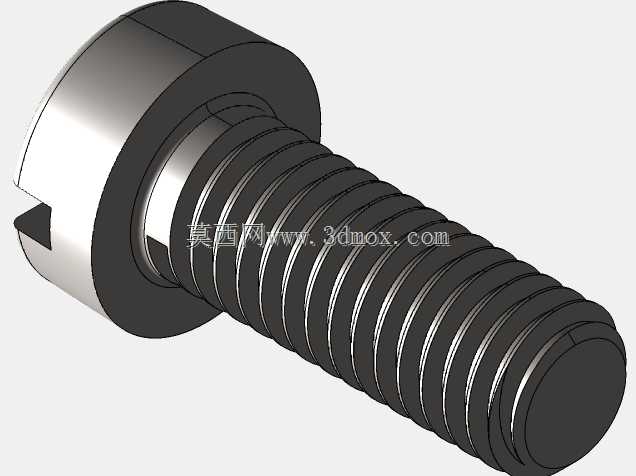

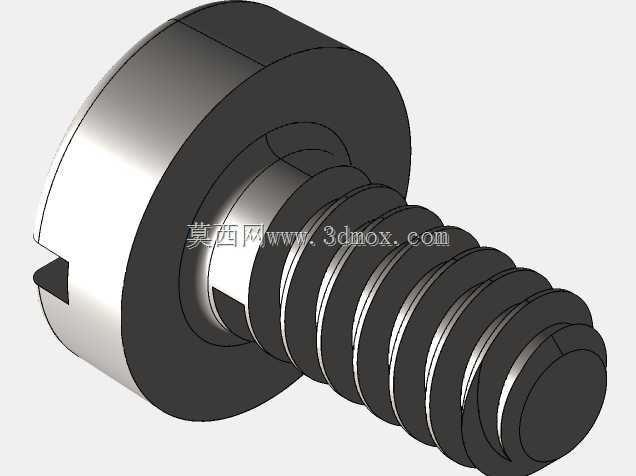

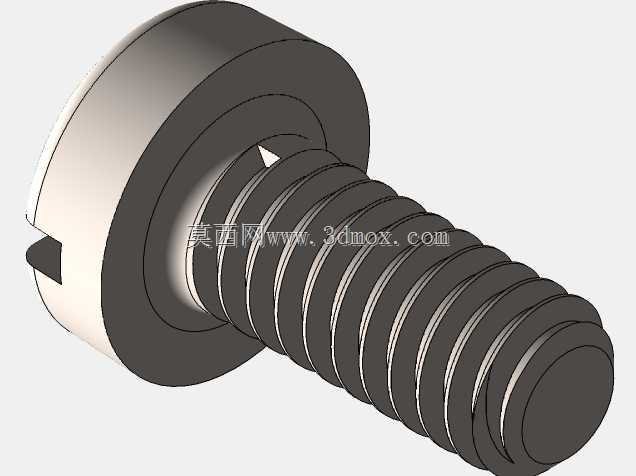

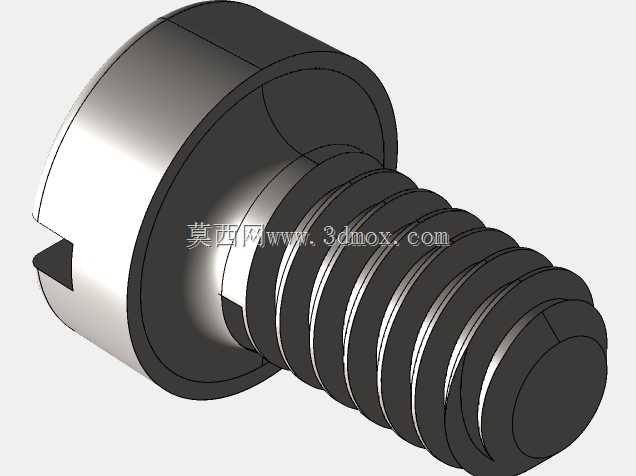

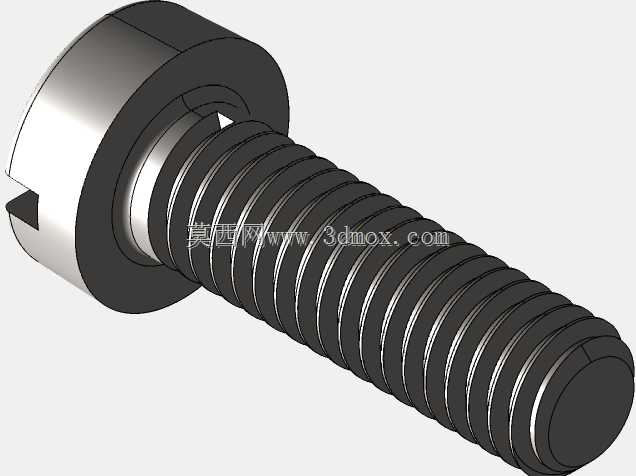

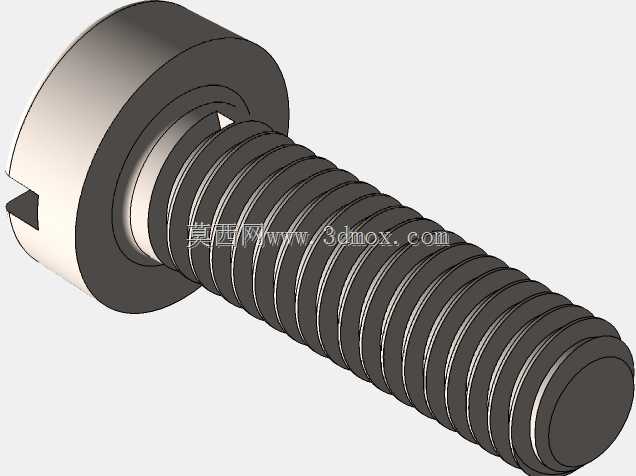

在各类机电设备装配、工装夹具搭建、仪器仪表组装场景中，开槽圆柱头螺钉是应用频次极高的小规格紧固件，这类零件的结构合理性直接影响装配效率与连接可靠性。本次设计的开槽圆柱头螺钉严格遵循DIN84标准要求，覆盖M1到M10的常用公称直径规格，设计过程中重点考量了不同应用场景下的安装适配性，针对小空间装配场景，圆柱头的头部直径与头部高度严格匹配标准公差范围，既保证螺丝刀施力时的头部强度，避免拧装过程中头部开裂变形，又控制头部外廓尺寸不会超出安装位的预留空间。

从实际使用角度出发，这类螺钉多用于受力不大的连接场景，比如电气柜内部元器件固定、小型钣金件拼接、塑料壳体组装等工况，设计时螺纹段的长度预留了灵活调整空间，使用者可根据实际被连接件的总厚度，在不改变头部结构与螺纹参数的前提下调整螺杆有效长度，适配不同厚度的叠层连接需求。头部的一字开槽尺寸经过反复校核，槽宽与槽深匹配对应规格的一字螺丝刀刀头尺寸，确保拧装时刀头与槽口充分贴合，减少打滑、槽口崩损的概率，同时槽口的位置与头部端面保持垂直，避免偏槽导致的施力偏移问题。

安装边界方面，不同公称直径对应的螺钉头部对安装沉孔的尺寸要求明确，比如M3规格的螺钉头部直径约5.5mm，对应沉孔直径需预留6mm以上的安装间隙，沉孔深度需匹配头部高度，保证装配后头部不高出安装平面，避免对后续周边零件装配造成干涉。螺纹部分采用普通公制粗牙螺纹，牙型角60度，螺纹公差带选用常用的6g级，可与同规格的标准内螺纹孔顺畅旋合，无需额外适配加工。螺杆末端设计为倒角结构，既方便装配时快速对准螺纹孔，又能去除末端毛刺，避免拧装过程中刮伤内螺纹牙型。

在结构细节处理上，头部与螺杆的过渡位置设置了合理的圆角，避免应力集中导致的头部断裂问题，尤其是在频繁拆装的工况下，过渡圆角的存在能大幅提升螺钉的疲劳强度。针对不同被连接件的材质特性，比如连接塑料件时，可适当调整螺杆光杆段的长度，避免螺纹旋入过深导致塑料件开裂；连接钣金件时，可搭配对应规格的平垫使用，分散头部对钣金表面的压应力，防止钣金表面压痕变形。这类标准紧固件的三维建模过程中，所有尺寸均严格对照标准参数表取值，确保模型导入装配体后，可直接用于干涉检查、装配模拟，无需二次调整尺寸参数，能有效减少结构设计阶段的标准件建模工作量，提升整体设计效率。
