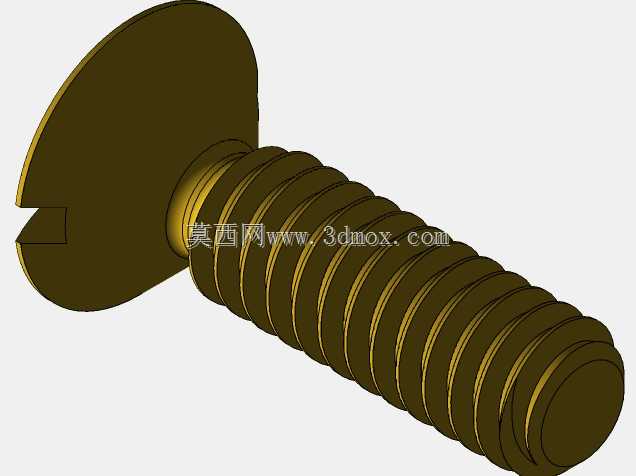

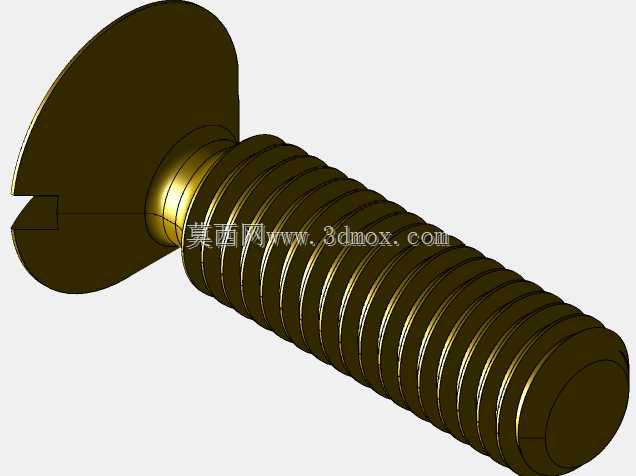

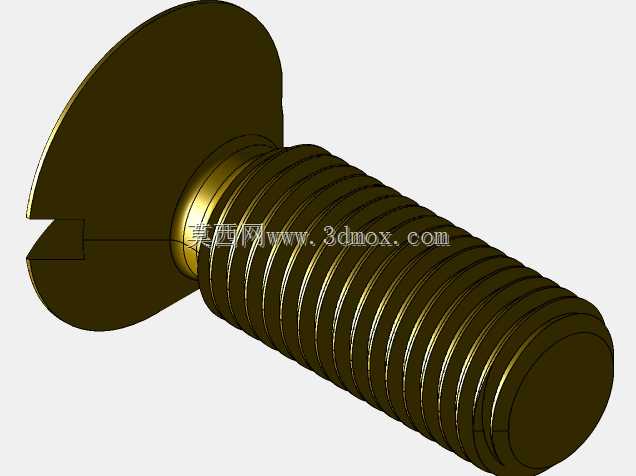

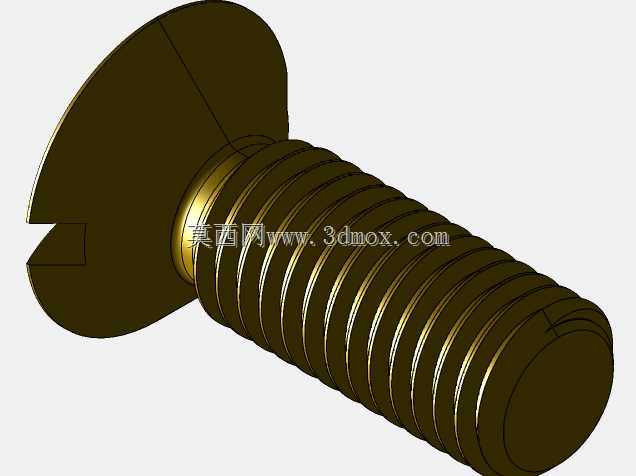

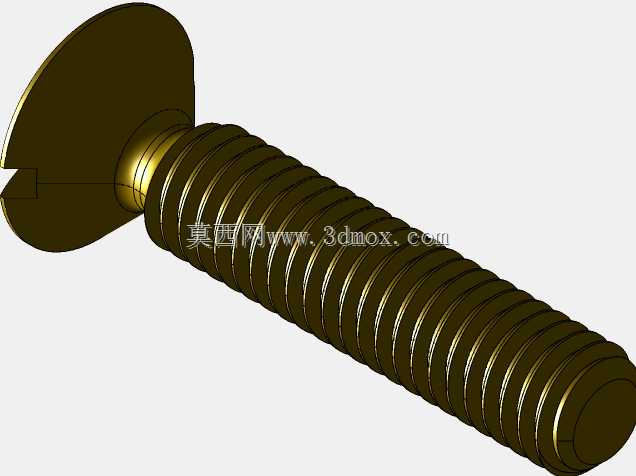

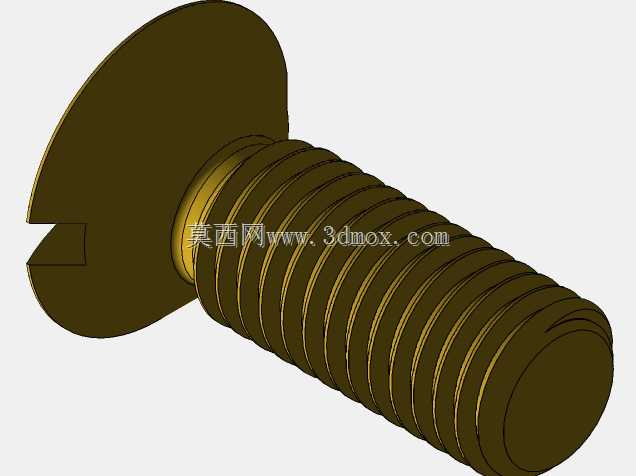

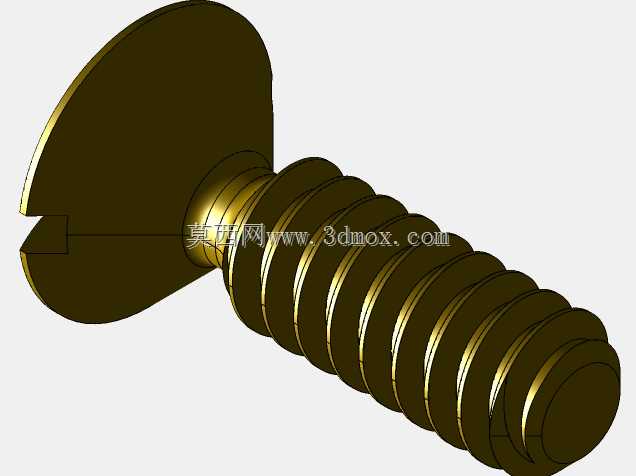

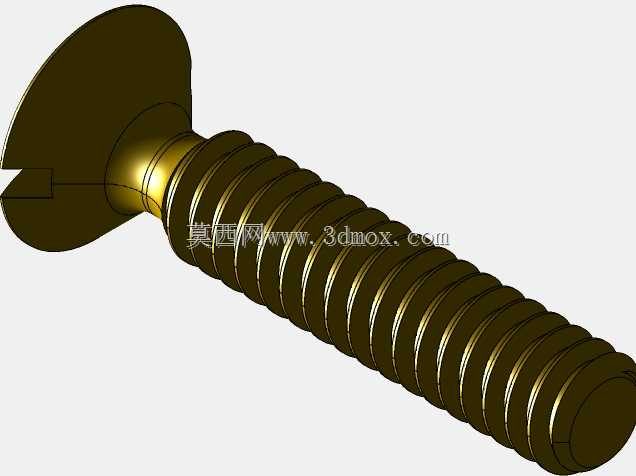

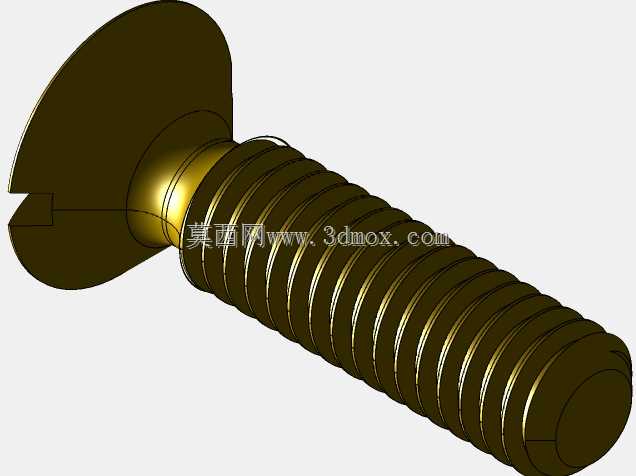

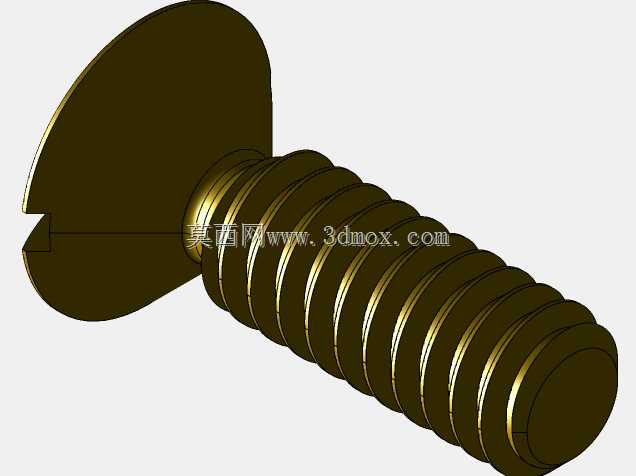

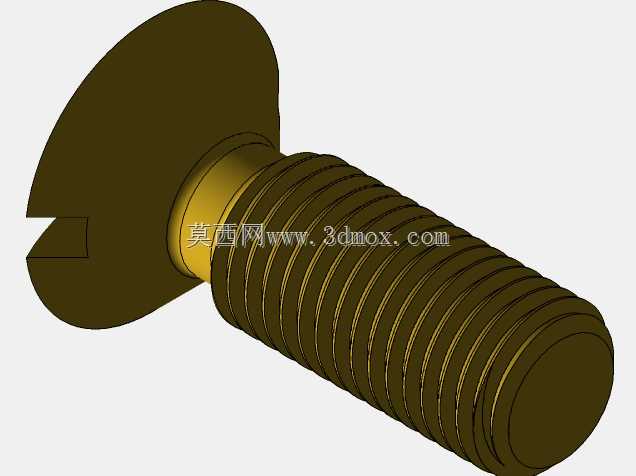

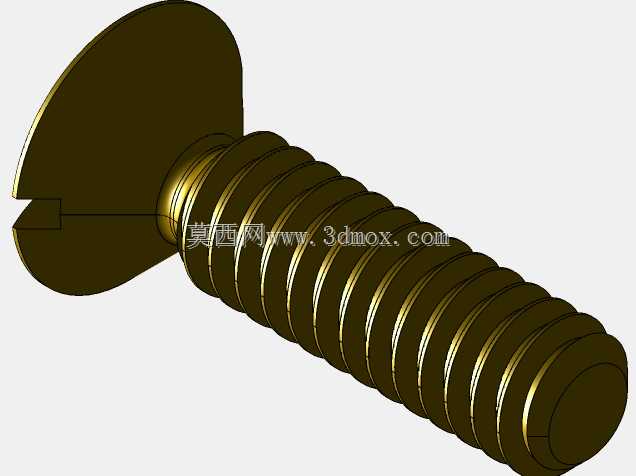

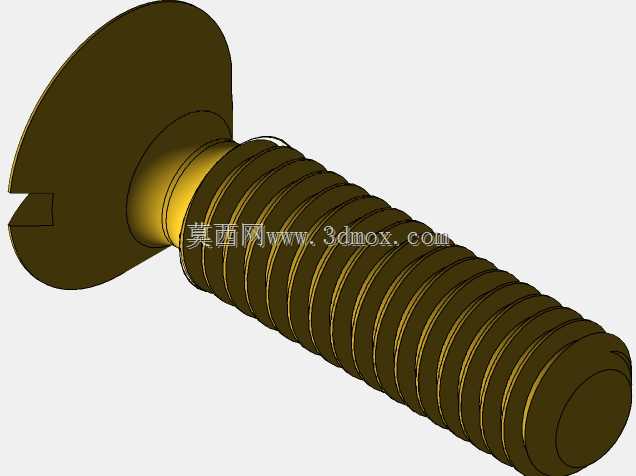

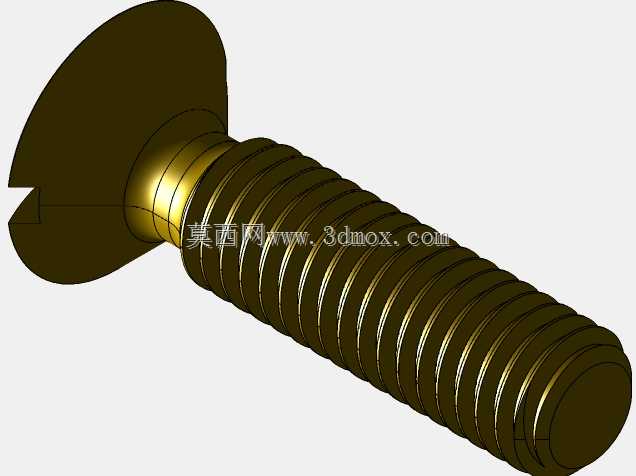

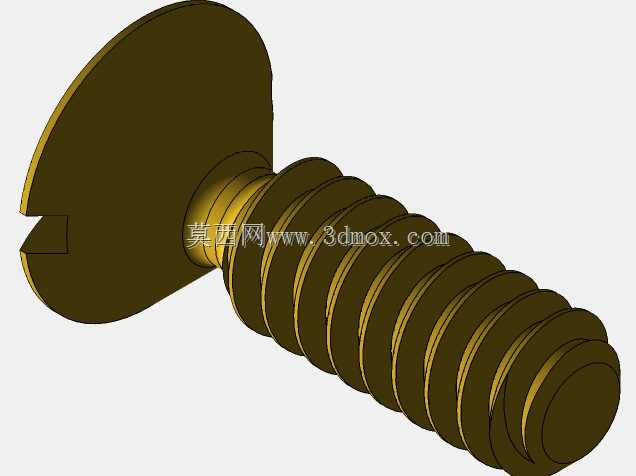

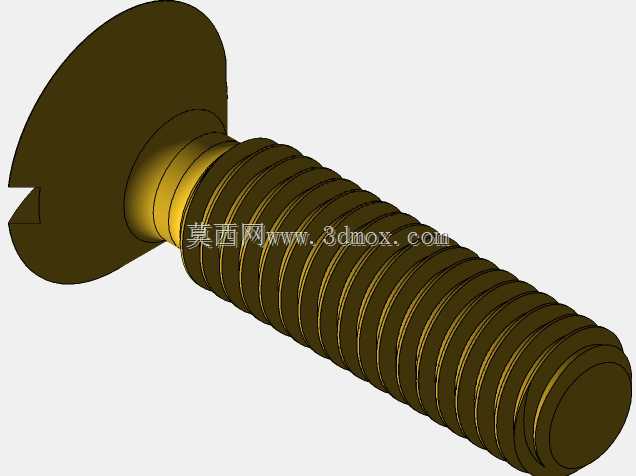

开槽半沉头螺钉DIN964标准件三维建模

在各类机电设备装配、五金结构连接、仪器仪表组装场景中，开槽半沉头螺钉是应用频次极高的紧固件类型，这类螺钉的沉头设计可在安装后让头部完全沉入沉孔内，保证连接面平整无凸起，避免突出的螺钉头剐蹭周边部件或是影响外观平整度，在对安装面平面度有要求的薄板连接、外壳装配场景中优势明显。从实际选型角度看，该款螺钉覆盖M1到M10的常用公称直径规格，不同长度规格可适配不同厚度的被连接件，设计建模时严格遵循DIN964标准的尺寸公差要求，头部的开槽尺寸匹配标准一字螺丝刀的刃口宽度，保证装配时工具与槽口贴合紧密，减少拧动时的滑牙概率。螺钉头部的半沉头曲面弧度经过参数化建模校准，安装时锥面可与被连接件的沉孔锥面紧密贴合，既可以分散拧紧时的接触面压力，避免薄板材被压溃变形，也能在一定程度上起到自动对中的作用，降低装配时的孔位对位难度。螺杆部分的螺纹参数符合普通公制螺纹的标准牙型，建模时还原了螺纹牙的真实轮廓，而非简化的装饰性纹理，可直接用于装配干涉检查、拧紧力矩仿真等工程验证环节。在结构设计选型时，这类螺钉多用于受力不大但要求连接面平整的部位，比如电气柜的门板内衬固定、小型设备的外壳拼接、仪器面板的元器件安装等场景，相比盘头螺钉不会突出安装面，相比全沉头螺钉其头部的弧形过渡在部分外观件上也有更好的视觉效果。建模过程中对螺钉的安装边界做了明确的参数约束，沉孔的深度、锥角、孔径都与螺钉头部尺寸做了适配性匹配，设计人员调用模型时可直接提取对应的安装孔参数，无需反复核对标准手册的尺寸数值，能有效减少设计阶段的尺寸核对工作量，避免因沉孔尺寸设计不当导致螺钉头凸起或是沉头无法贴合的问题。不同公称直径对应的螺钉头部厚度、开槽深度、螺杆长度公差都在模型中做了参数化驱动，调整规格时可直接修改参数生成对应尺寸的模型，适配不同的连接工况需求。
