单板滑雪板带固定器三维设计作品

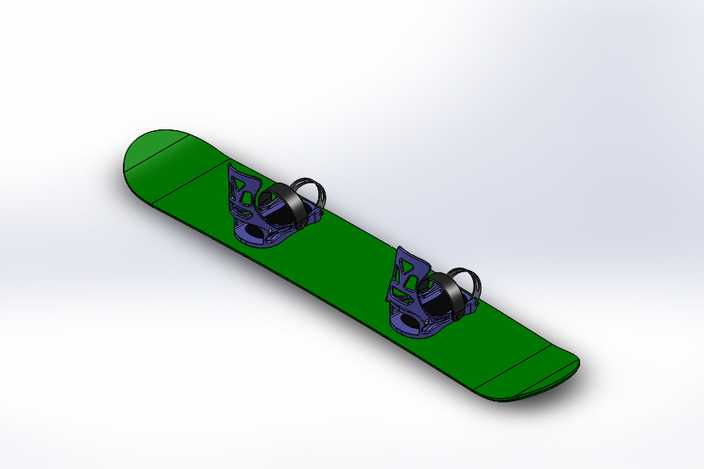

本作品为单板滑雪板配套固定器的三维建模设计成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模思路，先拆分单板主体、固定器底座、绑带、卡扣、调节结构等独立零部件，再通过装配约束完成整体组合，确保各部件之间的配合间隙符合实际滑雪装备的装配逻辑。建模阶段针对雪板主体，先绘制板头板尾的弧形轮廓草图，通过放样曲面生成雪板的基础弧面，再对板边做圆角过渡处理，还原真实雪板的翘度与边刃弧度，同时在板底预留固定器安装的定位孔位，孔位间距符合通用滑雪固定器的安装标准。针对固定器部分，分别对底座的支撑骨架、高脚背绑带、脚踝绑带、卡扣调节机构做单独建模，骨架部分采用抽壳特征实现轻量化结构设计，绑带部分通过曲面加厚模拟柔性绑带的形态，卡扣部分还原了齿状调节结构，可直观展示固定器的松紧调节逻辑。材质渲染阶段，雪板主体赋予高饱和度的绿色哑光漆面材质，模拟雪板板面的防滑涂层质感，板边添加金属质感的边刃材质，还原钢边刃的金属光泽；固定器主体赋予深紫色硬质工程塑料材质，绑带部分添加半哑光的柔性橡塑材质质感，卡扣部分做亮面金属镀铬处理，区分不同部件的材质差异。渲染时采用柔和的工作室环境光，在雪板下方添加柔和的投影，突出雪板的弧面立体感与固定器的结构层次，整体模型结构完整，各部件无干涉，可用于滑雪装备的结构展示、教学演示或创意设计参考，还原了民用滑雪单板的典型结构特征，固定器的安装位置与角度符合常规滑雪的站姿设定，能够直观展现单板滑雪装备的整体形态与部件构成。
