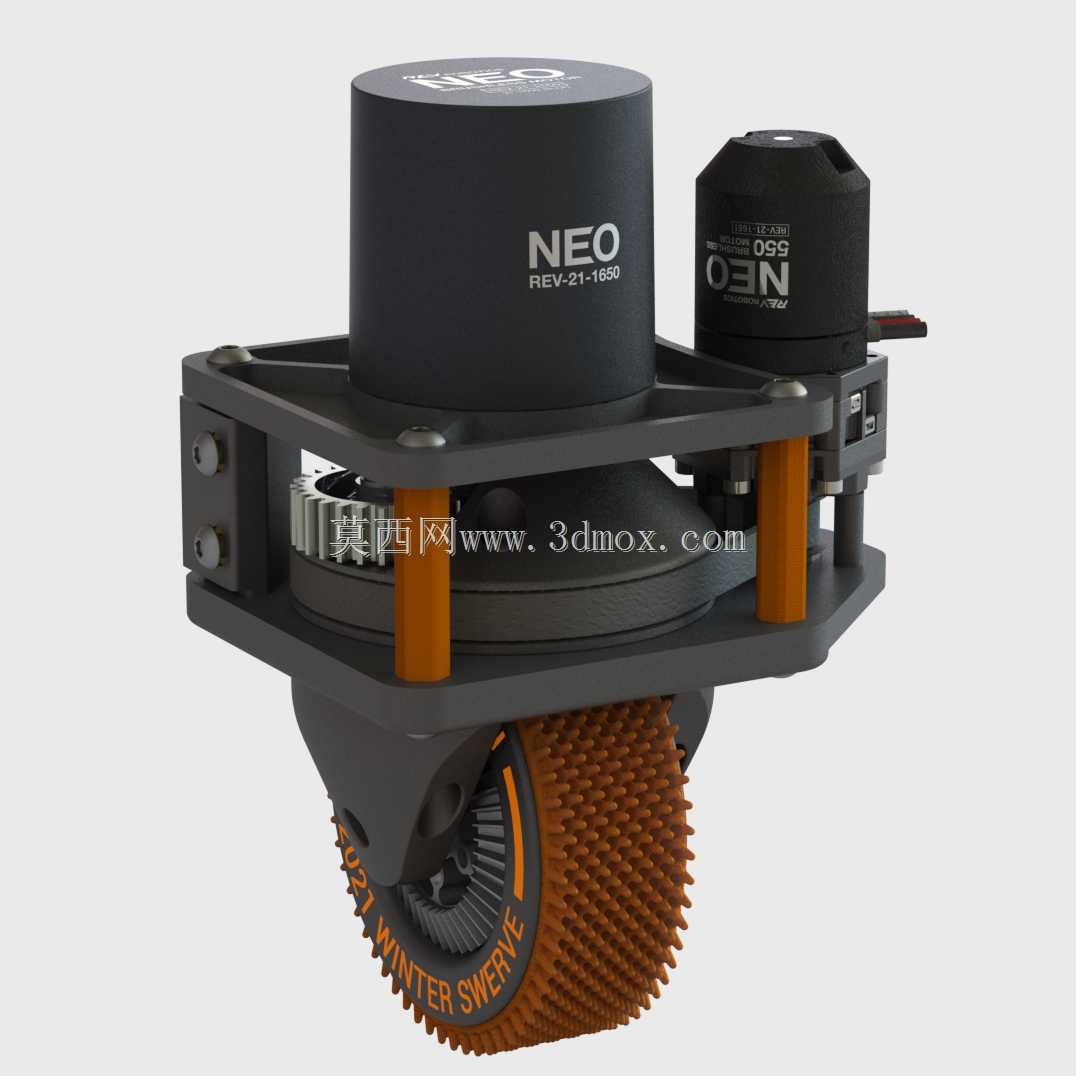

机器人全向轮组转向驱动轮结构设计

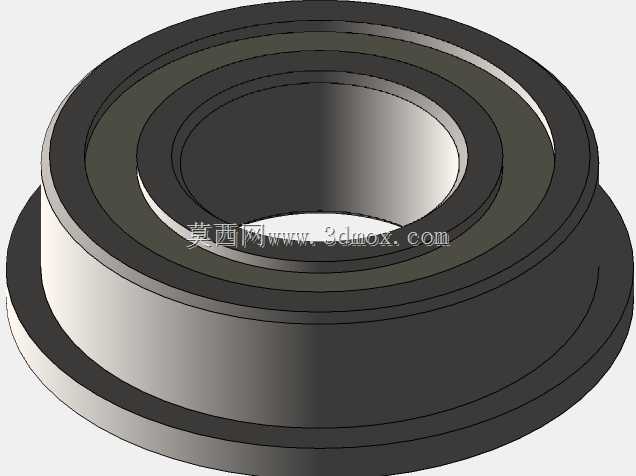

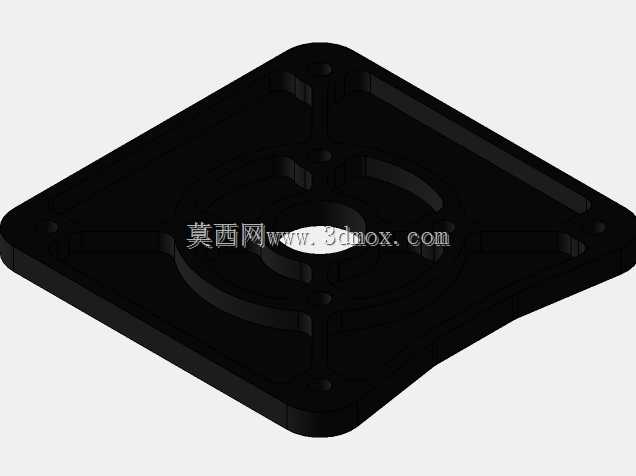

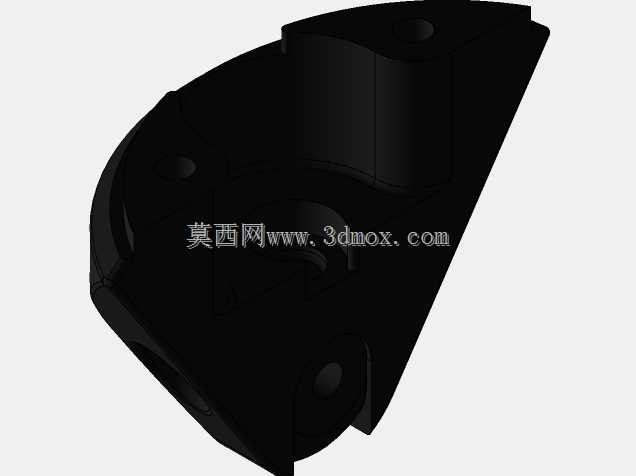

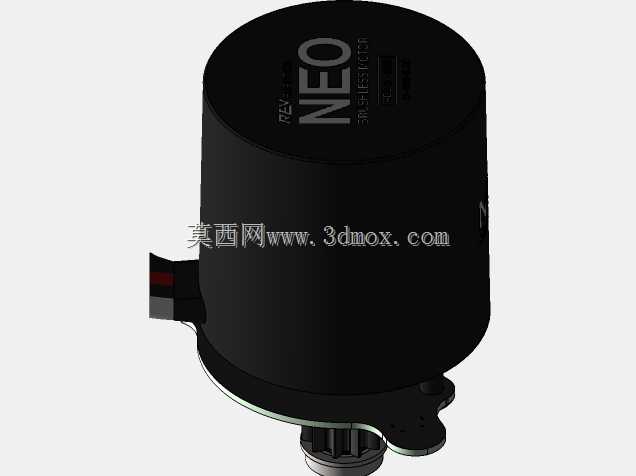

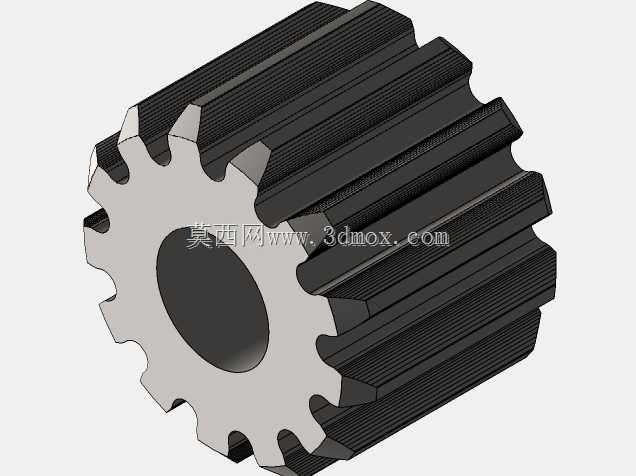

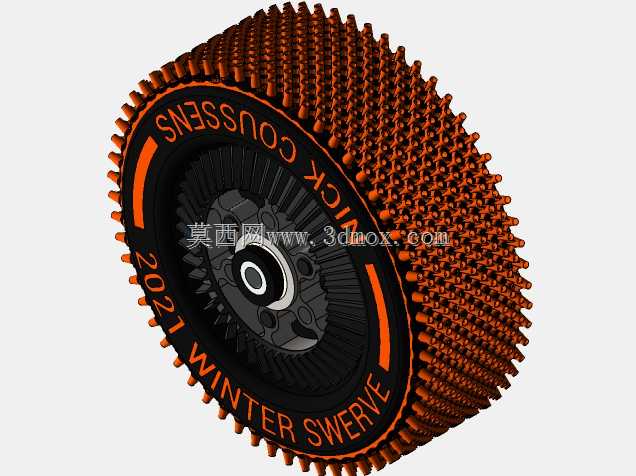

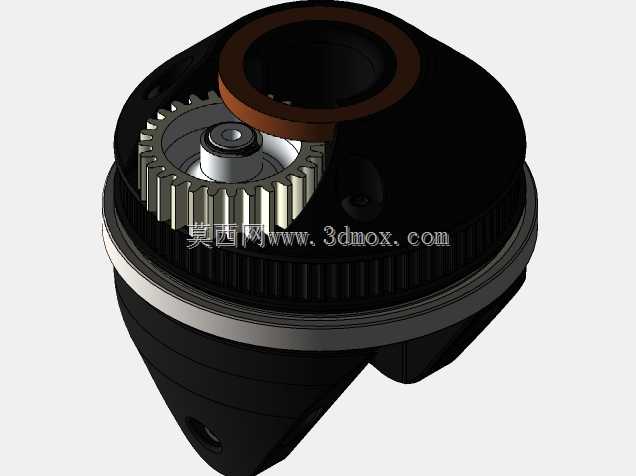

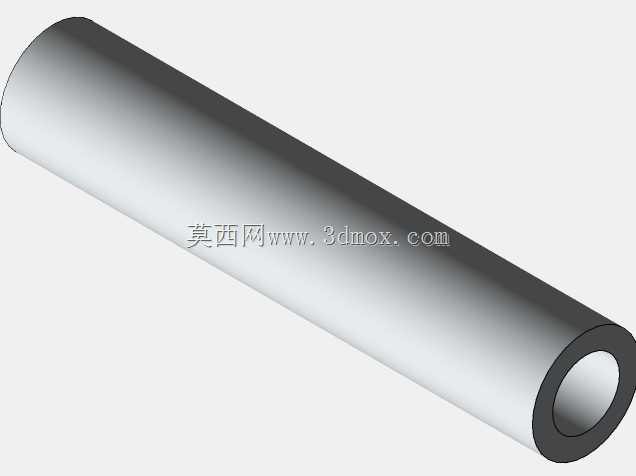

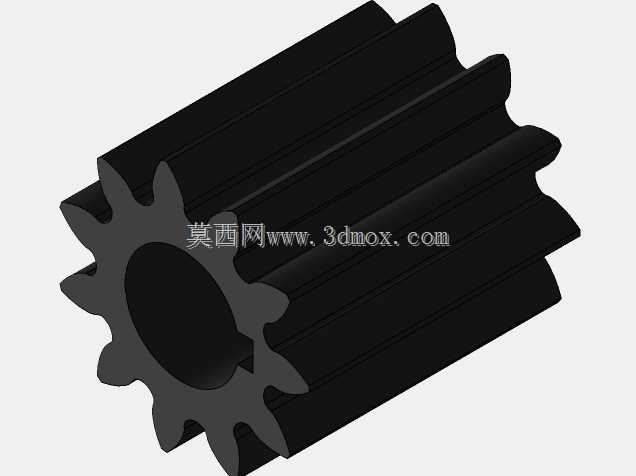

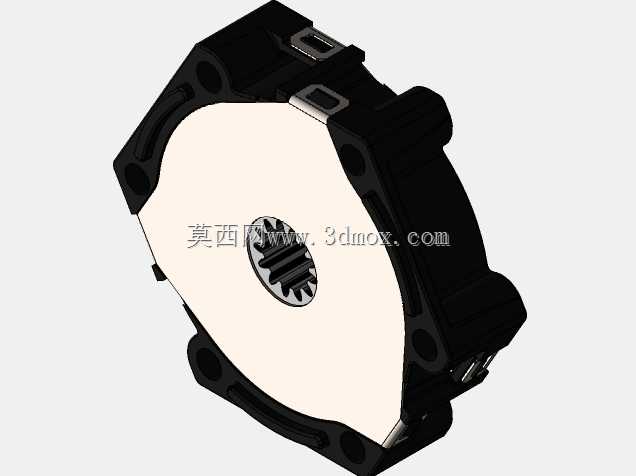

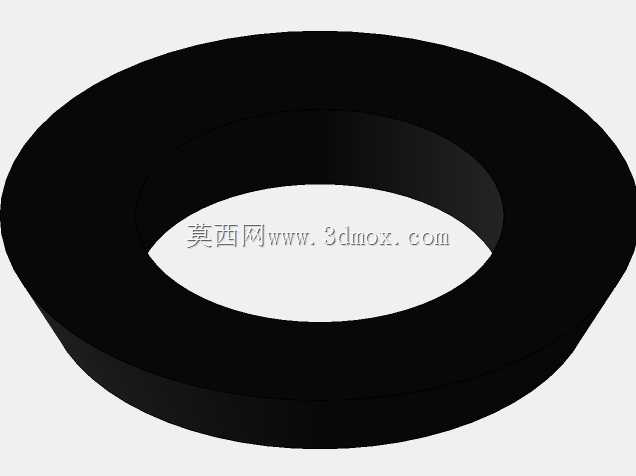

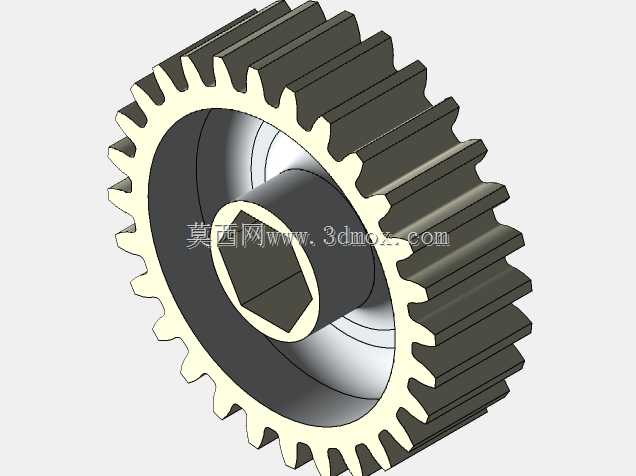

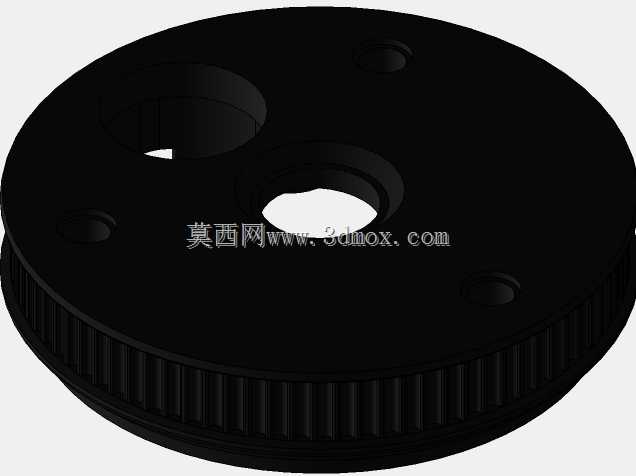

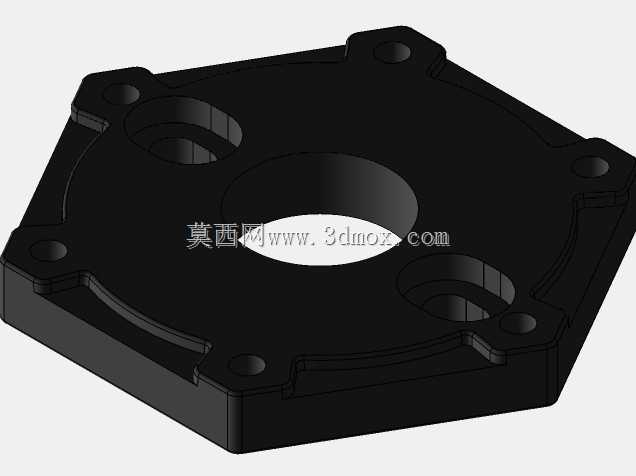

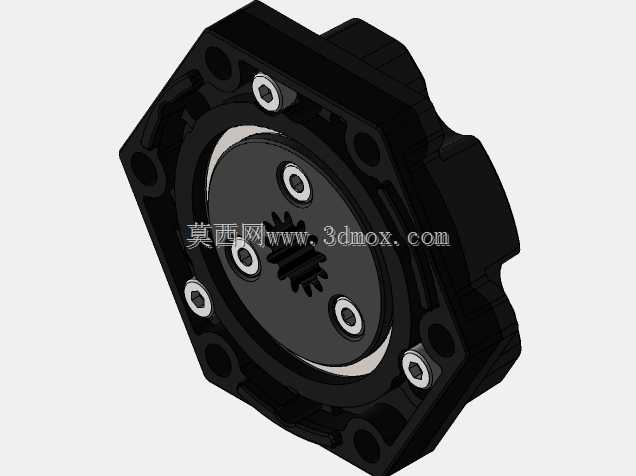

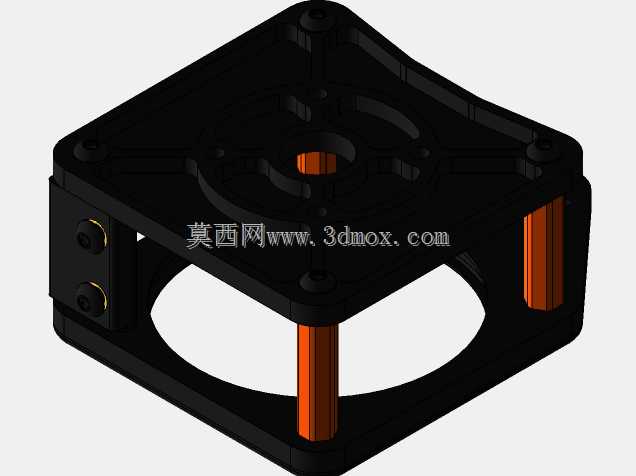

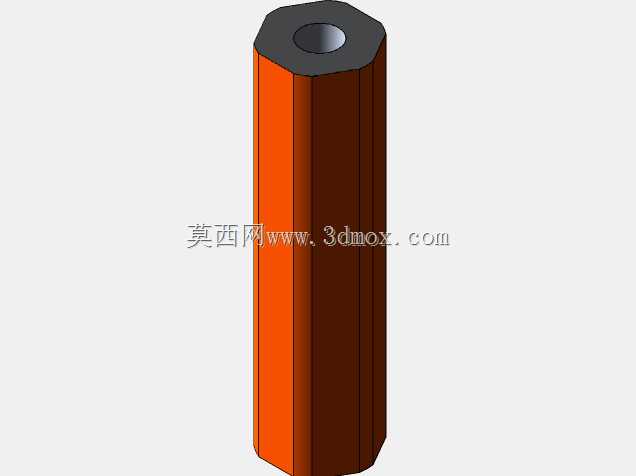

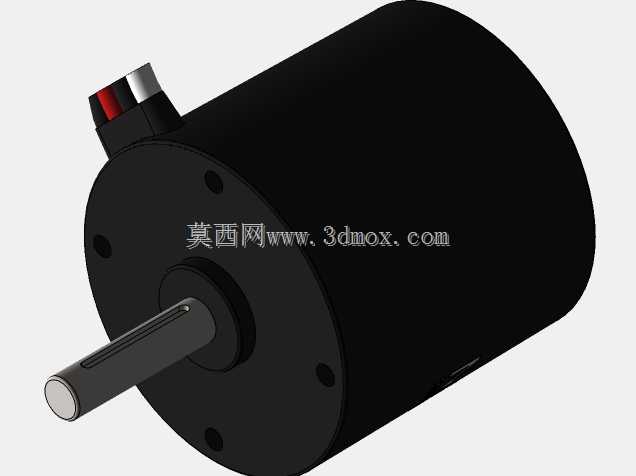

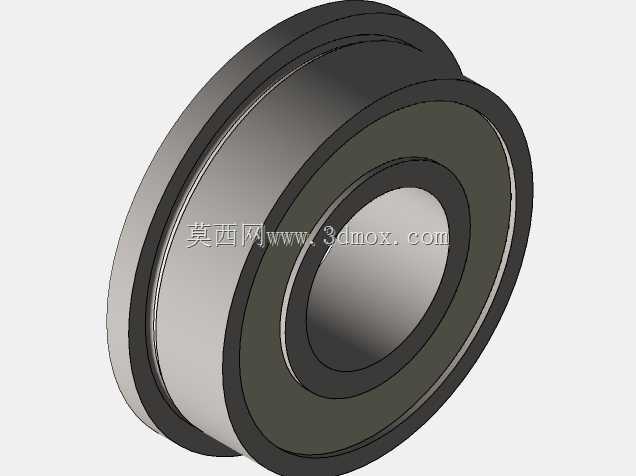

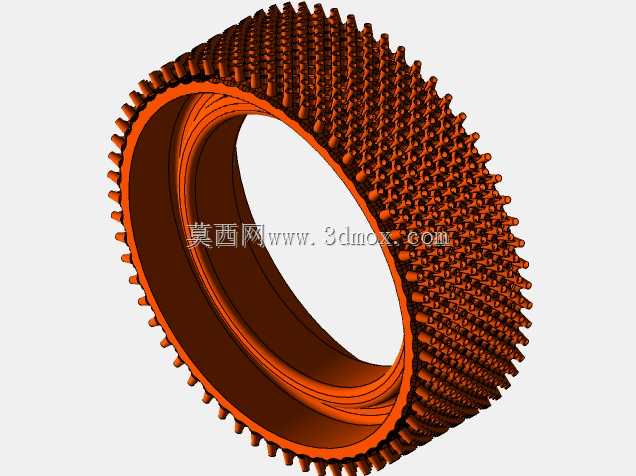

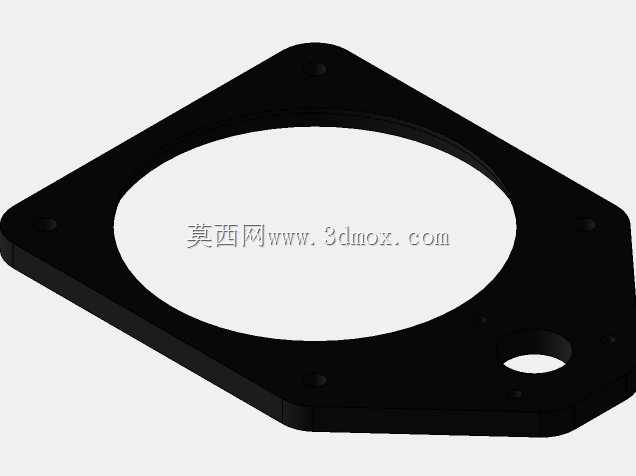

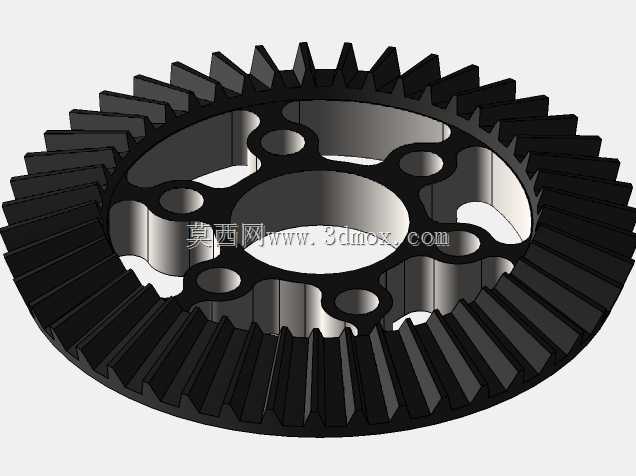

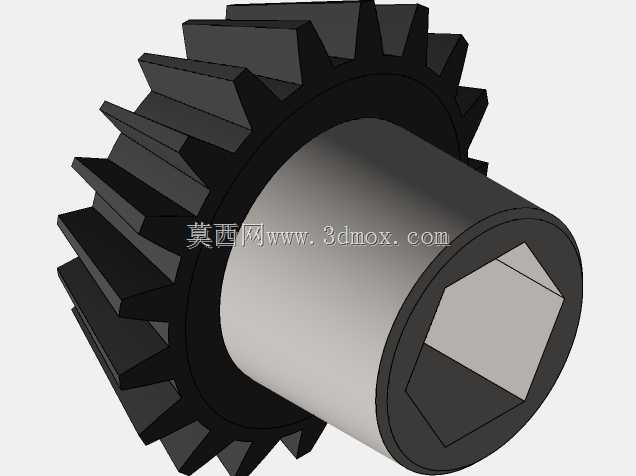

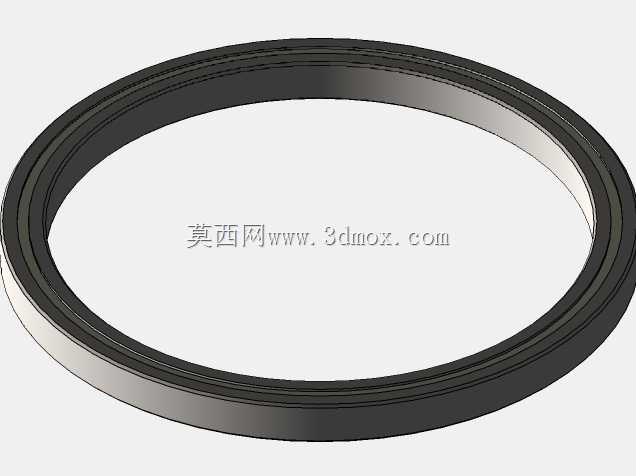

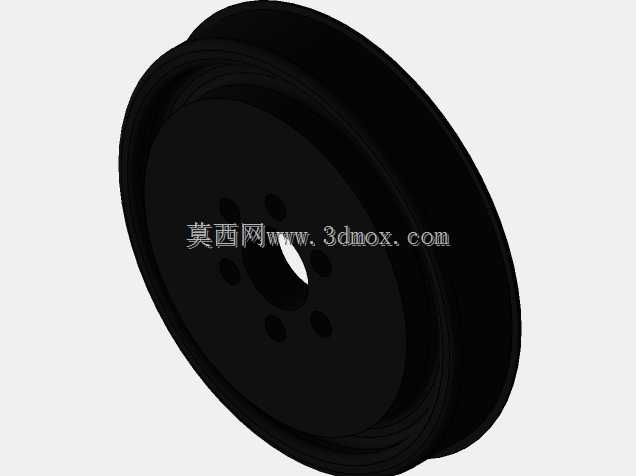

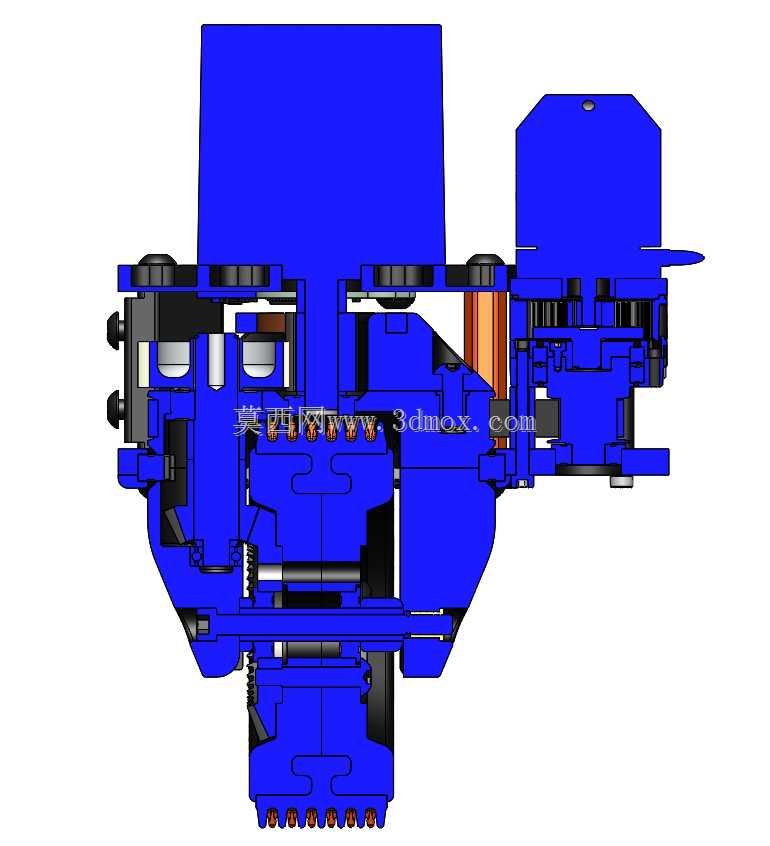

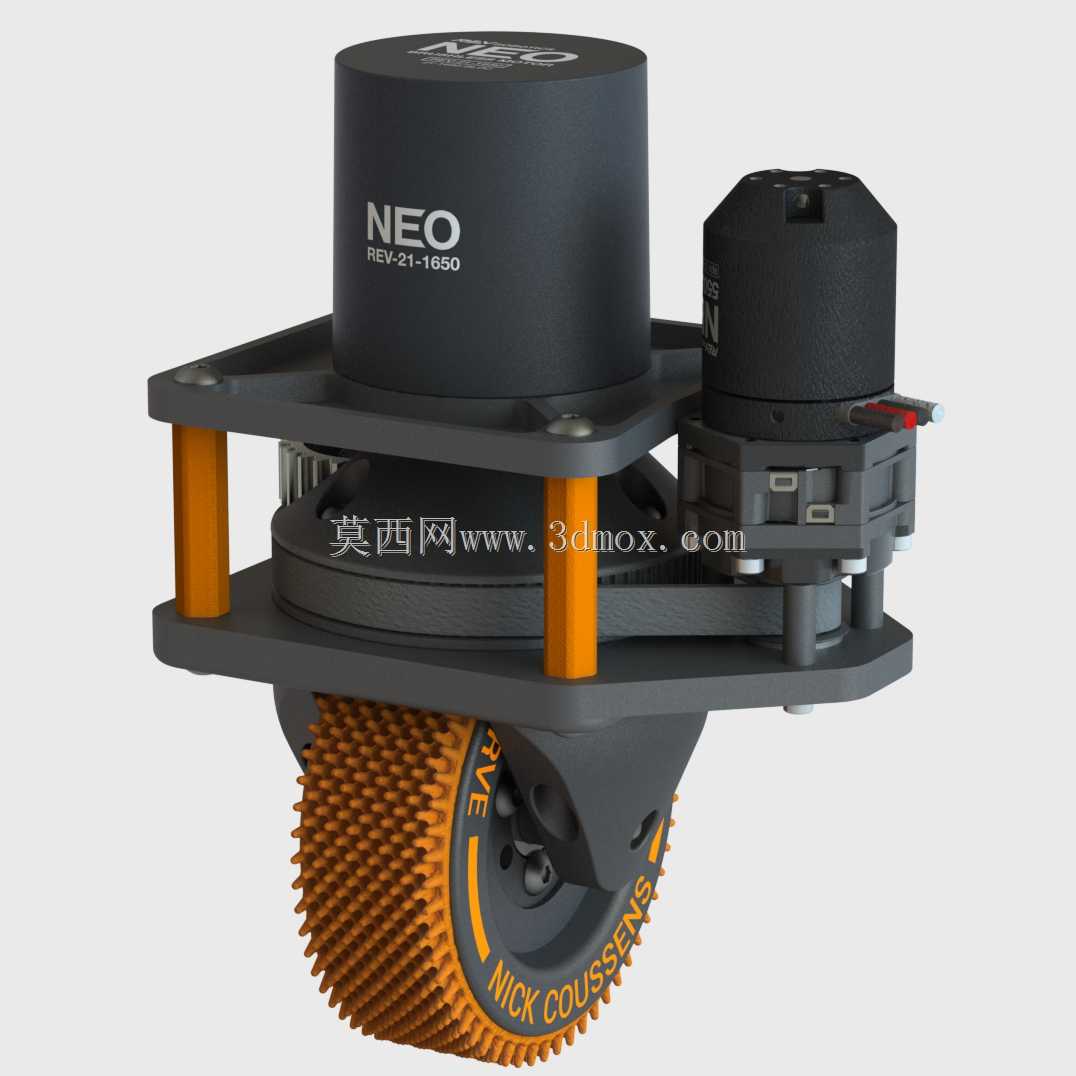

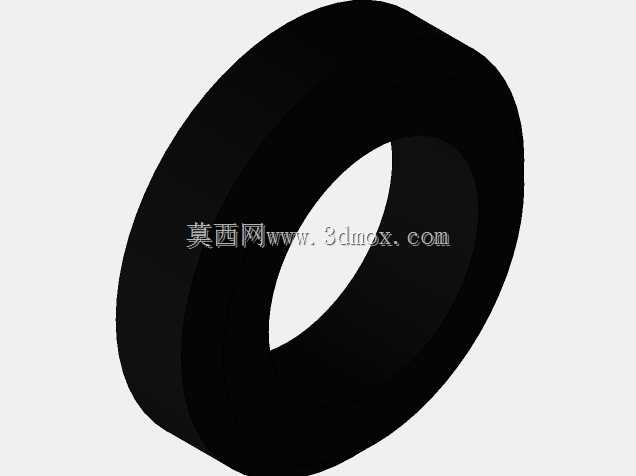

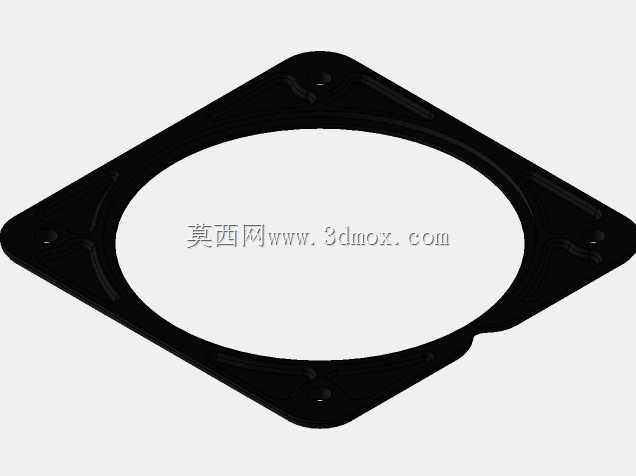

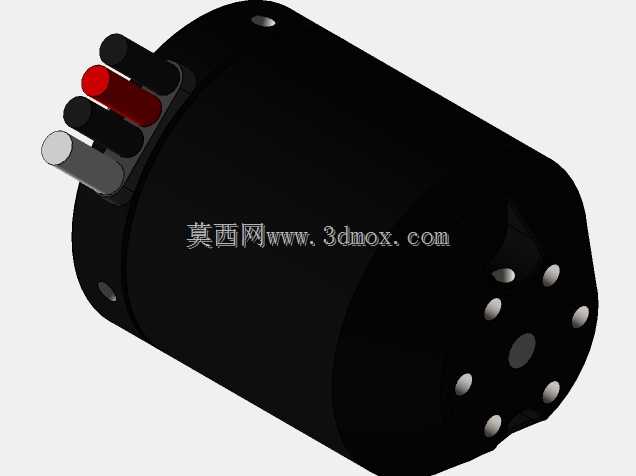

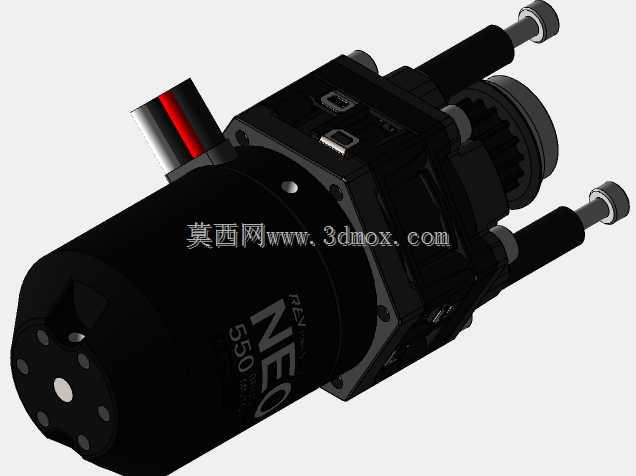

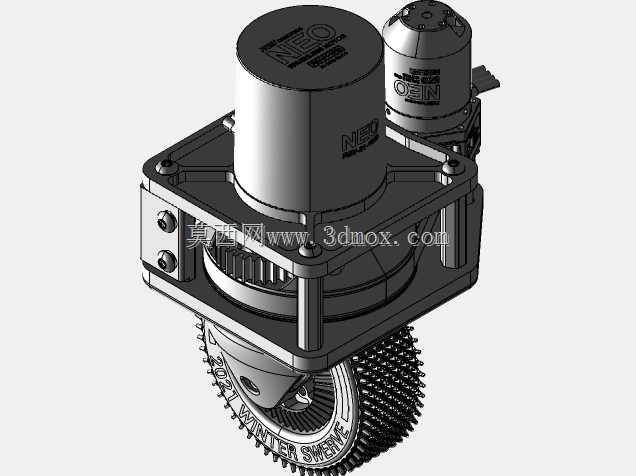

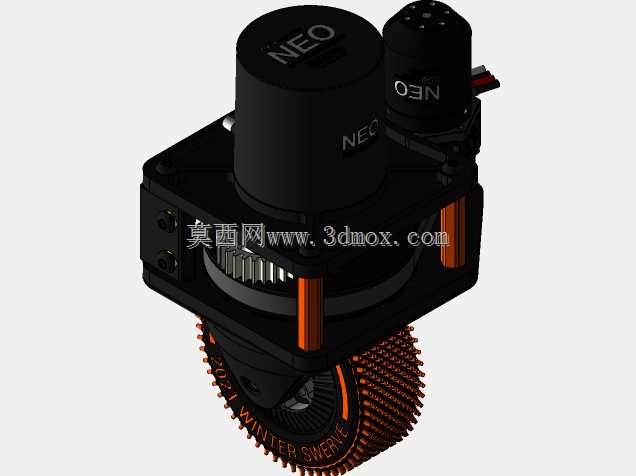

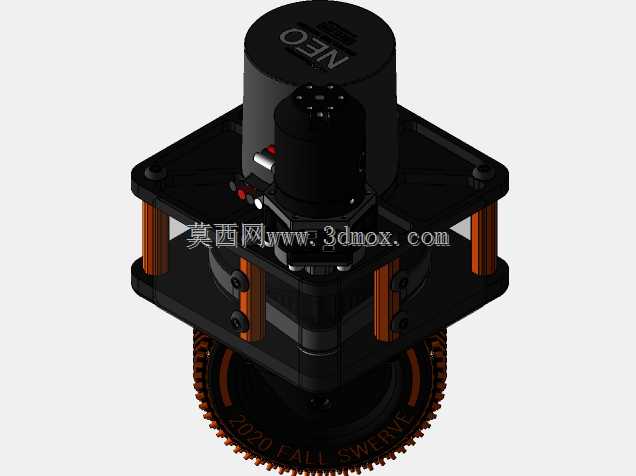

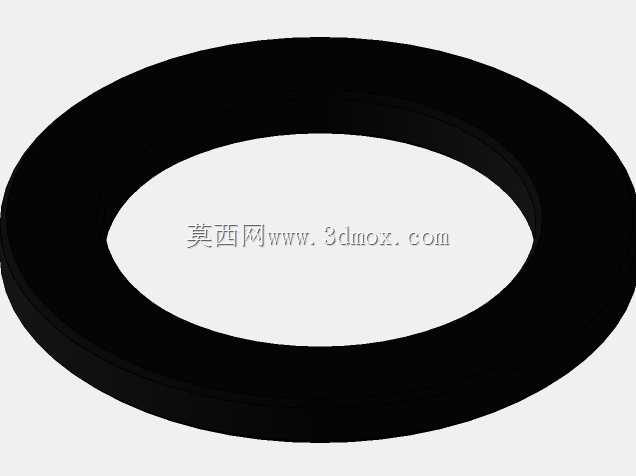

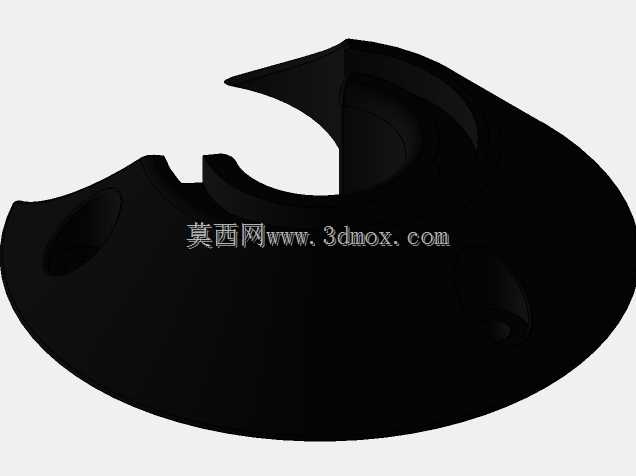

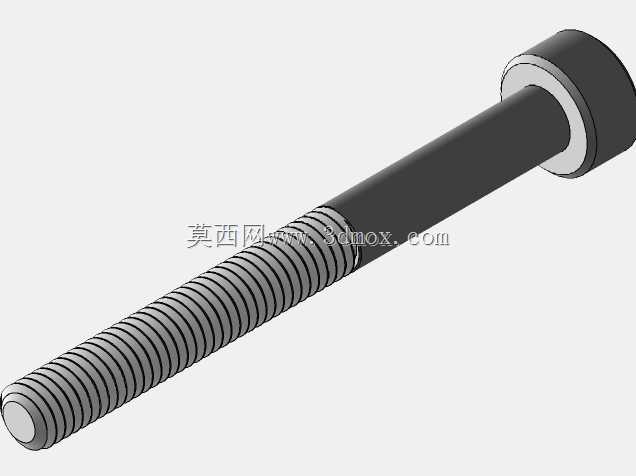

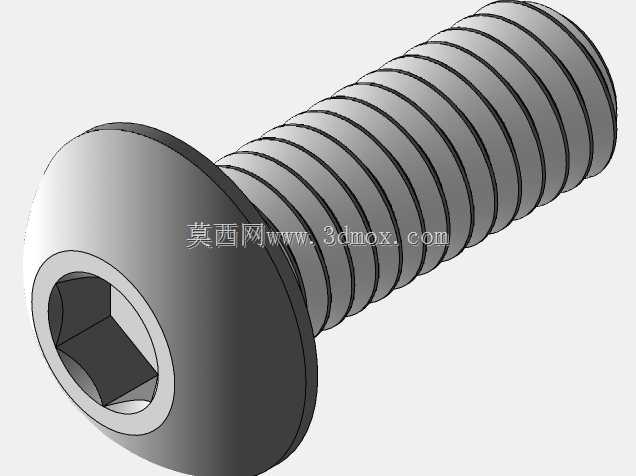

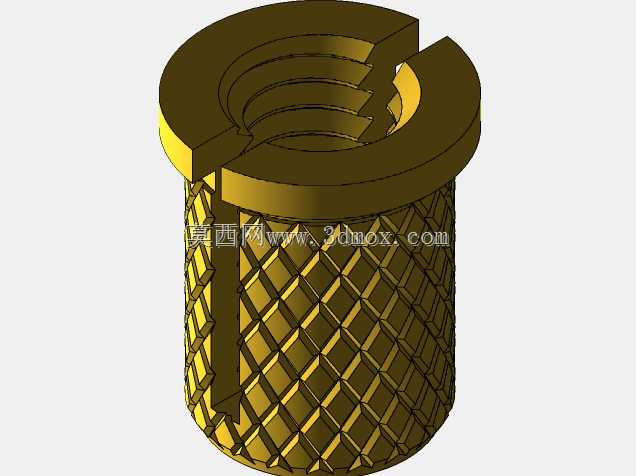

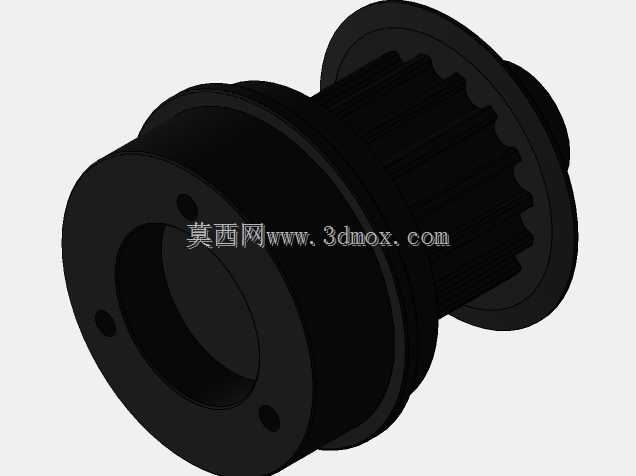

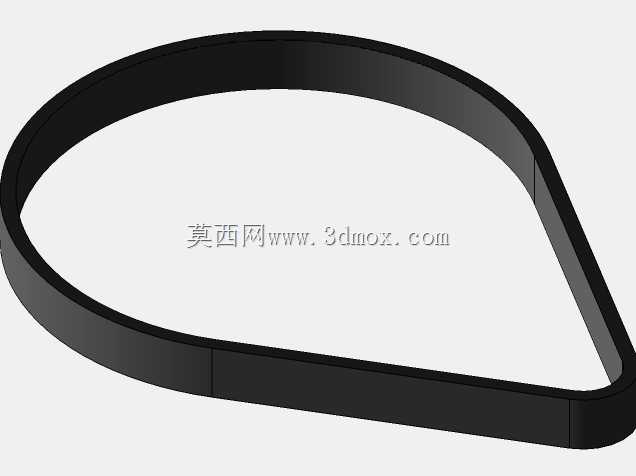

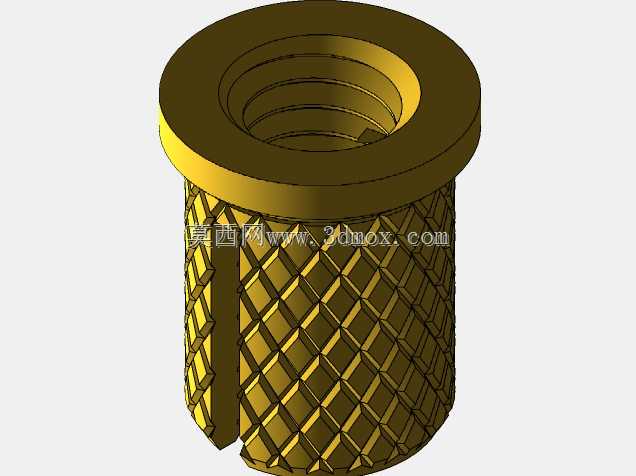

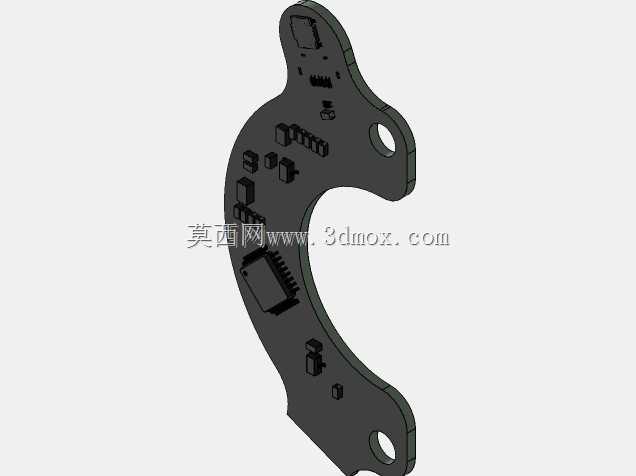

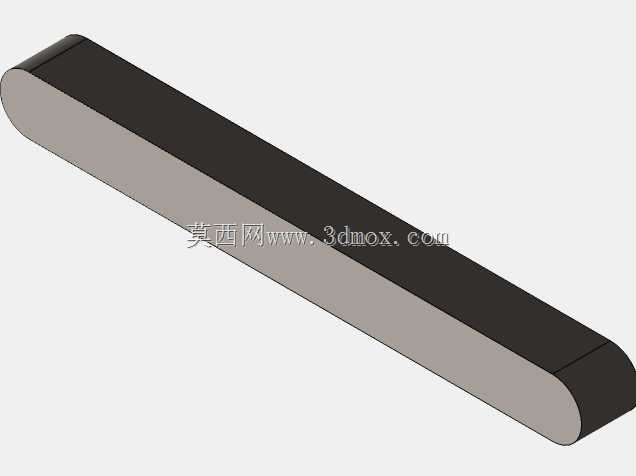

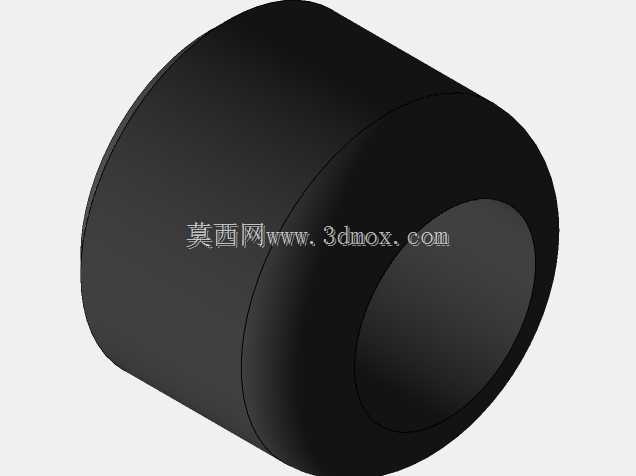

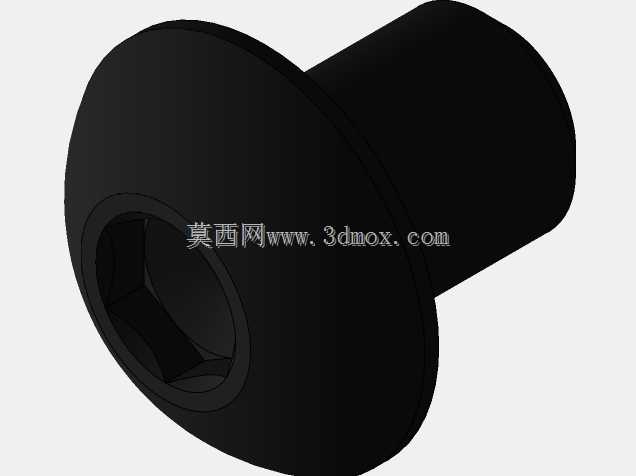

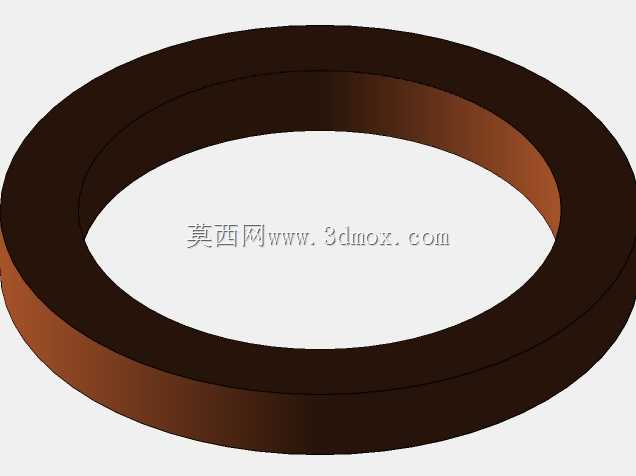

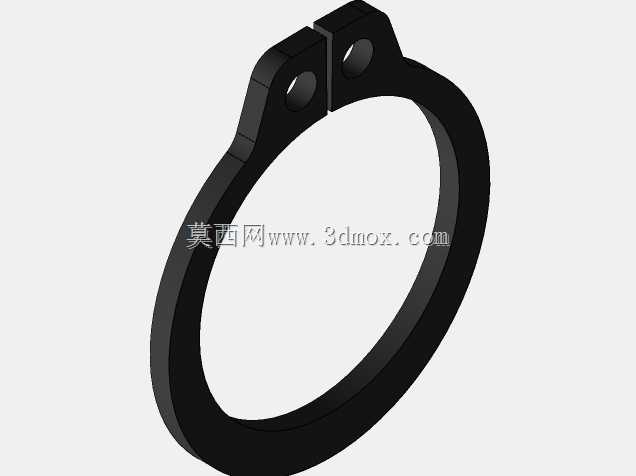

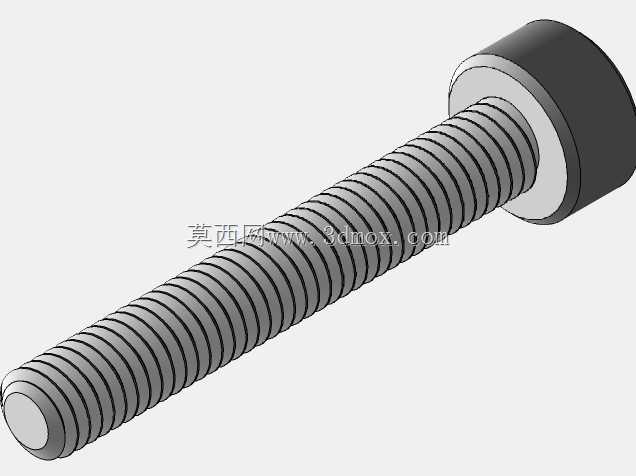

该轮组转向模块核心面向小型移动机器人底盘开发，适配竞赛机器人、轻型AGV、巡检移动平台等需要全向移动能力的设备场景，可独立完成行进方向偏转与轮体转速输出，无需依赖底盘整体差速即可实现任意角度平移、原地转向、斜向行进等动作，大幅降低移动底盘的运动控制复杂度。从结构布局来看，模块采用上下分层的集成式设计，上层布置转向驱动与行进驱动两个动力单元，转向动力通过减速齿轮组带动下方轮架整体回转，行进动力则通过传动结构直接将扭矩传递至接地轮体，两套动力路径相互独立又同轴布局，在有限空间内完成动力解耦，避免转向动作与行进动作出现机械干涉。轮体表面采用带密集凸起的防滑胎面设计，可在平整硬质地面、竞赛场地垫、轻度粗糙环氧地面获得足够抓地力，胎面侧壁预留标识区域，轮体支撑结构采用双侧悬臂式固定，在保证轮体转动自由度的同时，控制整体轴向尺寸。模块整体安装边界控制在3.875英寸宽、5.25英寸长、7.6英寸高的尺寸范围内，上层安装板预留标准孔位，可直接通过螺栓固定在机器人底盘的对应安装位，无需额外设计转接支架；四周橙色支撑柱既作为上下层板的连接受力件，也可作为布线时的走线固定位，方便现场装配时整理动力线与编码器线束。设计过程中优先考虑了维护便利性，轮体、驱动单元、齿轮组均可单独拆解更换，日常维护时无需将整个模块从底盘拆下；齿轮啮合区域预留合理侧隙，既保证转向传动的平顺性，也可吸收小幅装配误差，降低零件加工精度要求。回转支撑部位采用集成式轴承结构承载径向与轴向载荷，可承受机器人加减速、急停时产生的倾覆力矩，避免轮架出现旷量。该模块的动力单元安装位兼容标准无刷电机尺寸，工程师在选型时可根据负载需求匹配对应扭矩的电机，无需修改主体安装结构；轮架回转角度无机械硬限位，配合控制程序可实现360度连续转向，适配全向移动底盘的各种运动轨迹要求。整体结构在保证强度的前提下尽可能去除非受力区域的多余材料，控制模块自重，降低移动底盘的负载负担。
