高精度外径千分尺机械结构三维设计

这款外径千分尺的三维结构设计，完全围绕机加工现场的实际测量需求展开，没有多余的装饰性结构，每一处造型都服务于测量精度与操作便利性。从应用场景来看，这类量具广泛覆盖普通车床、磨床、数控加工中心的工序间尺寸抽检，也可用于五金零部件入厂检验、精密配件装配前的尺寸复核，在小尺寸轴类、棒料、薄壁零件外径检测场景中，能稳定提供微米级的测量参考，相比普通卡尺，其测力恒定的结构设计能大幅降低人为操作带来的测量误差。

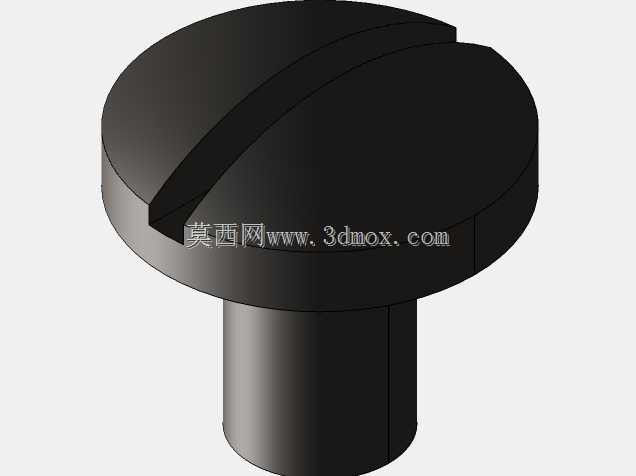

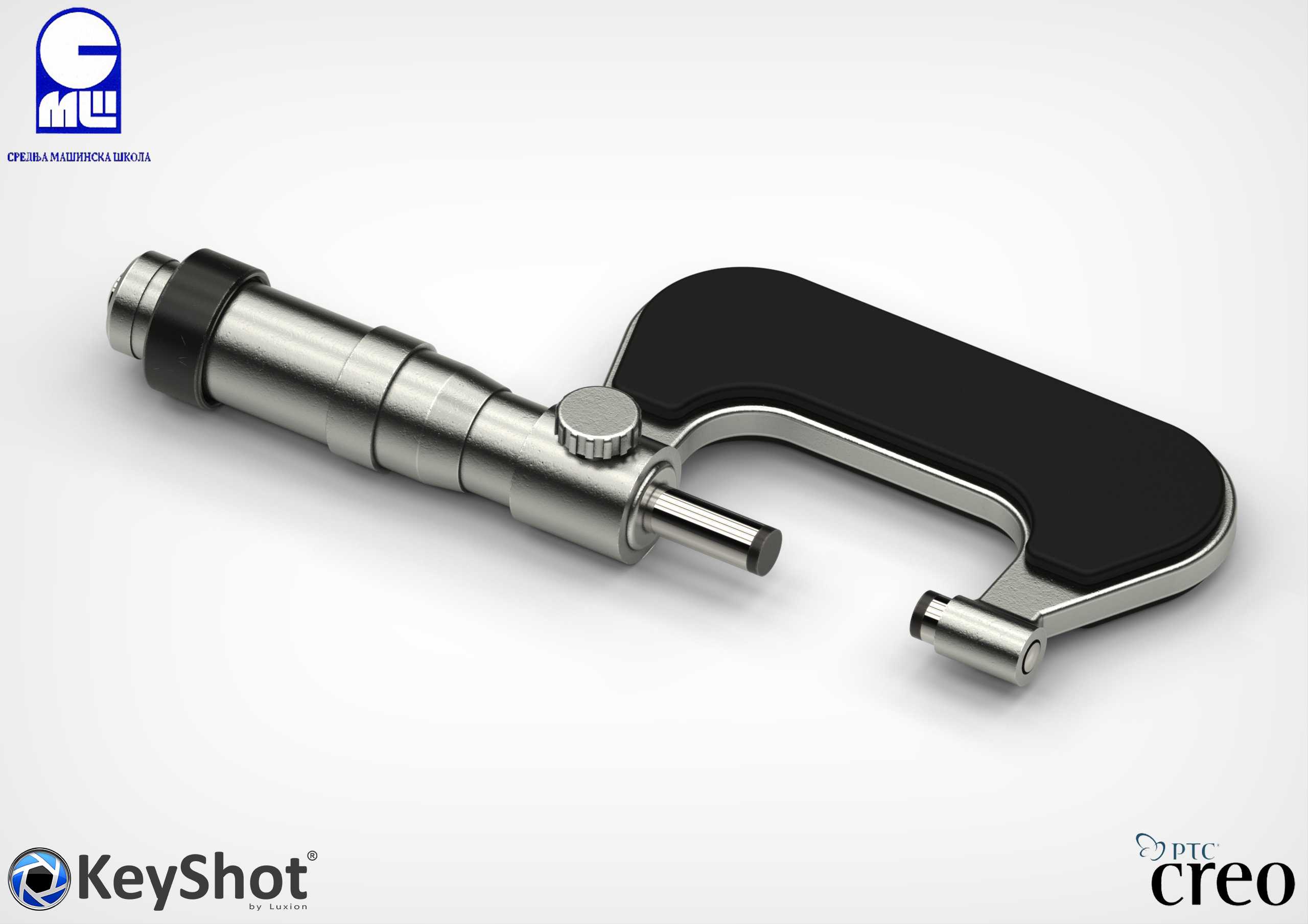

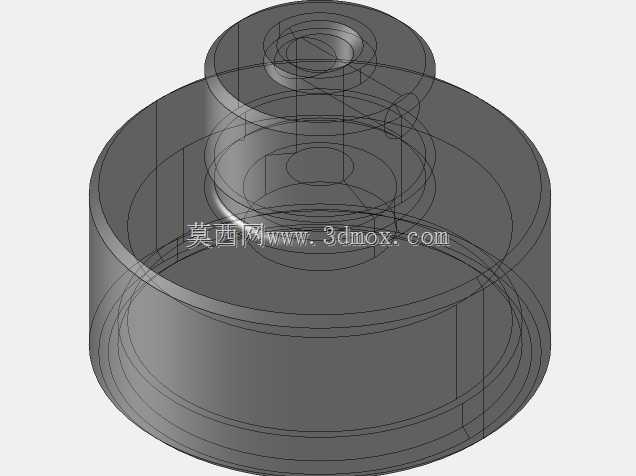

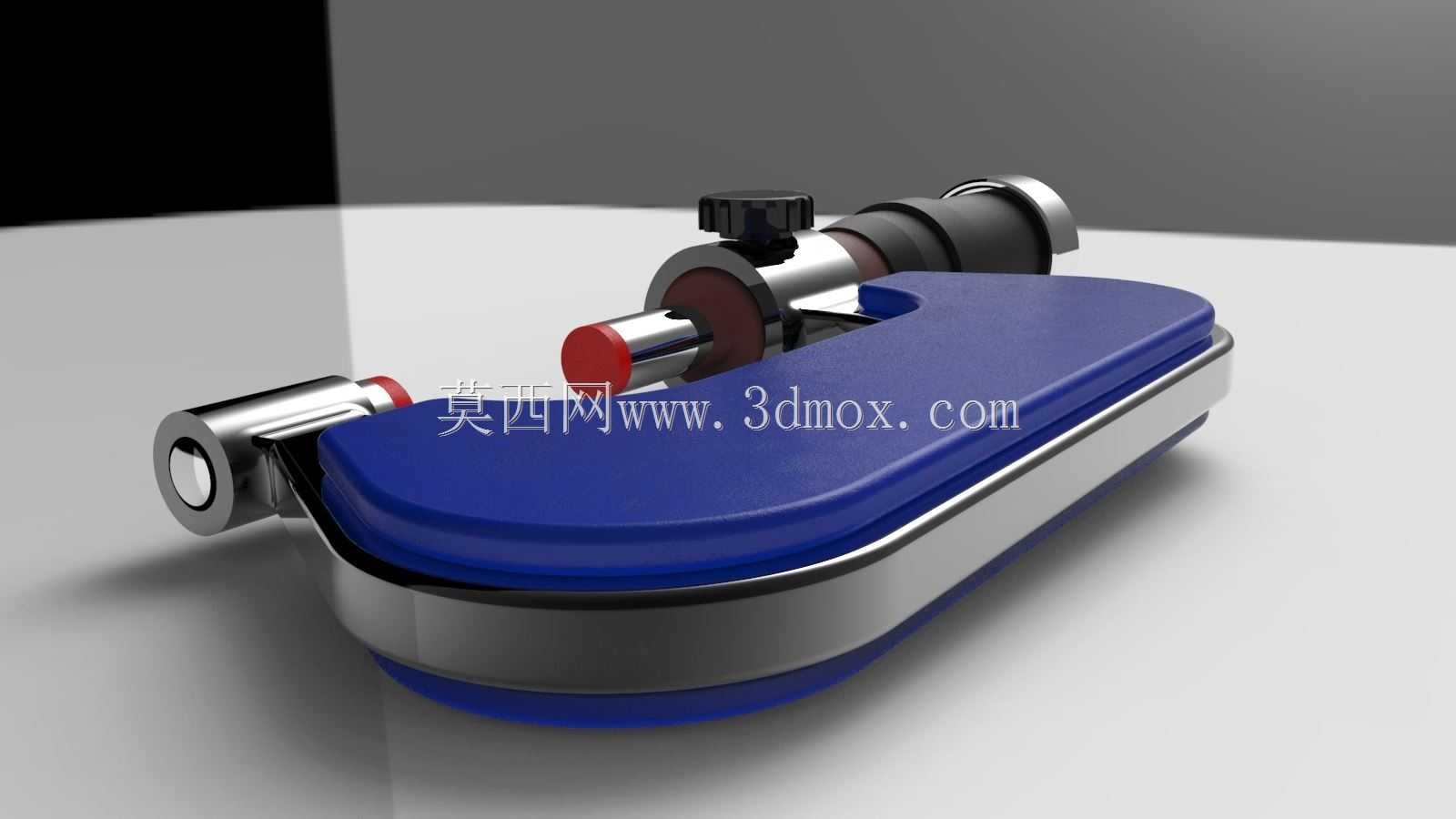

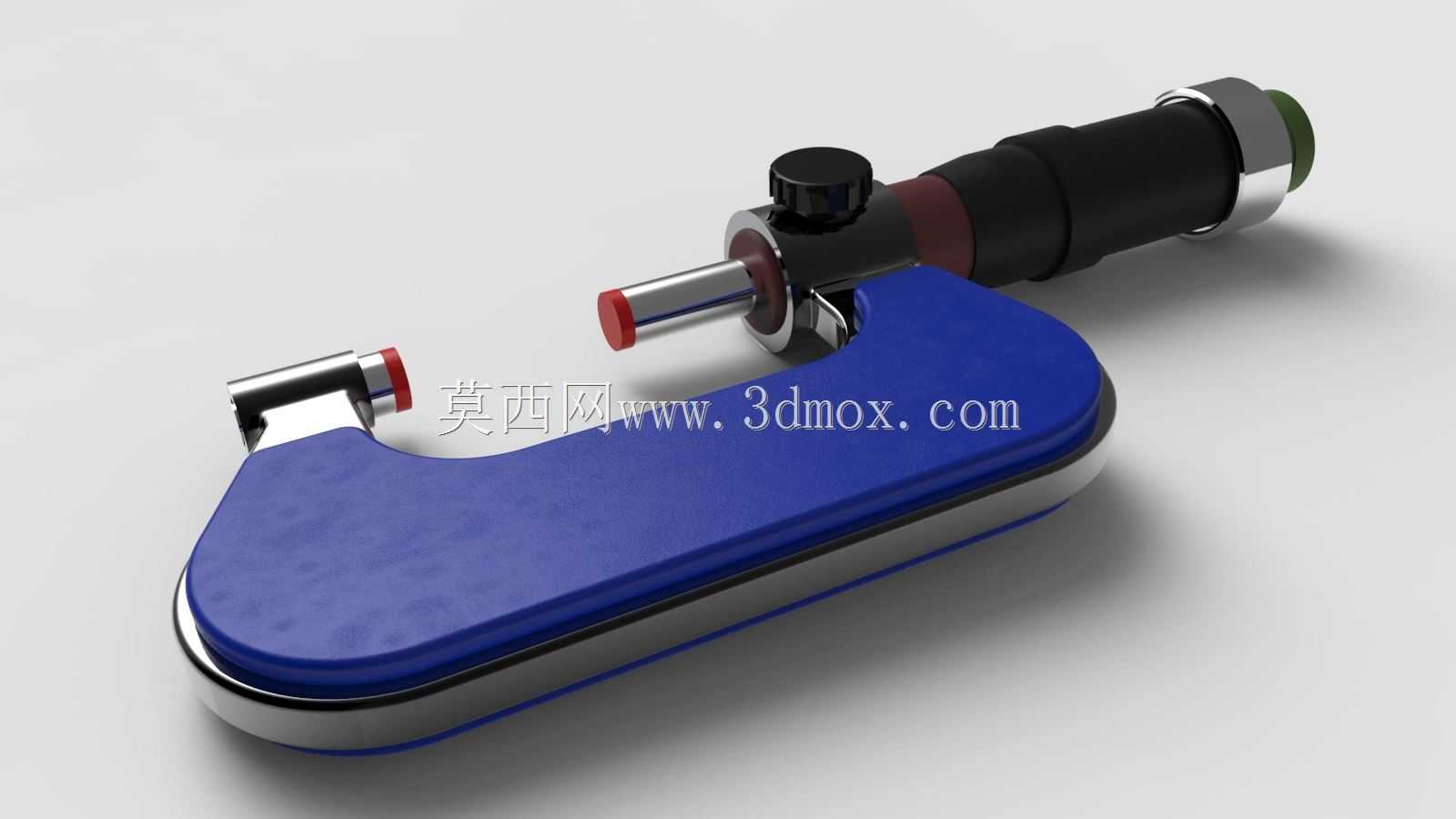

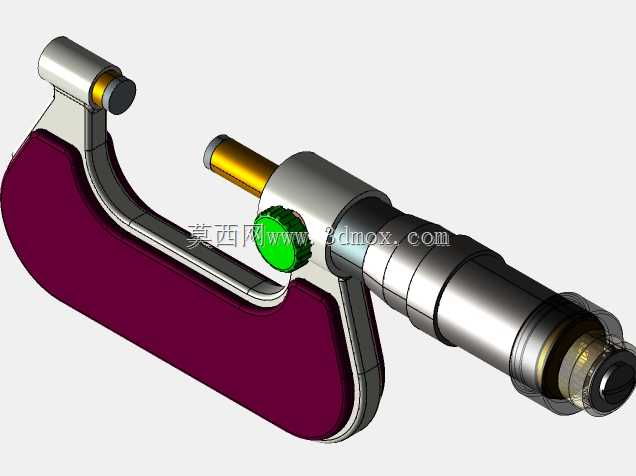

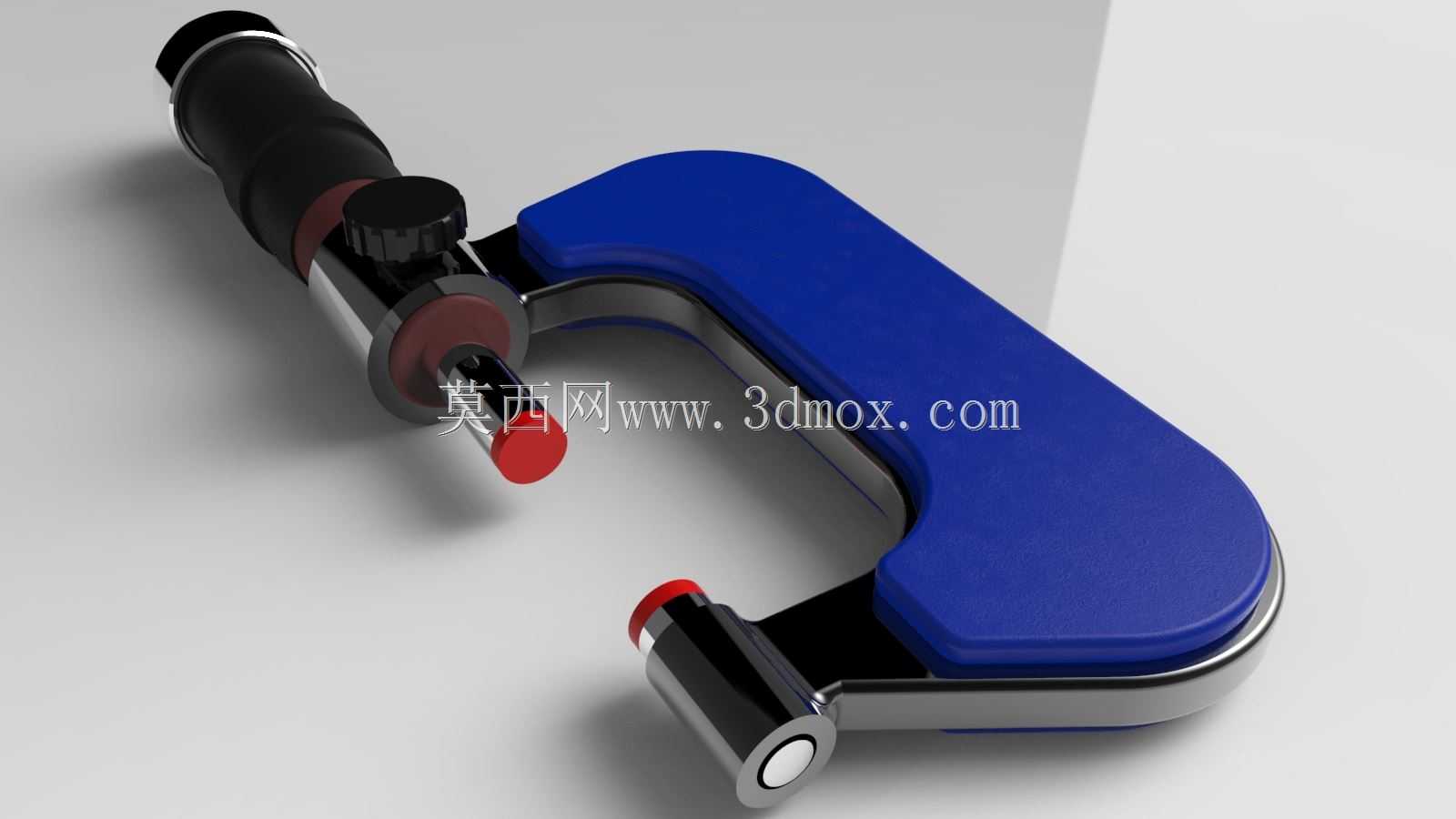

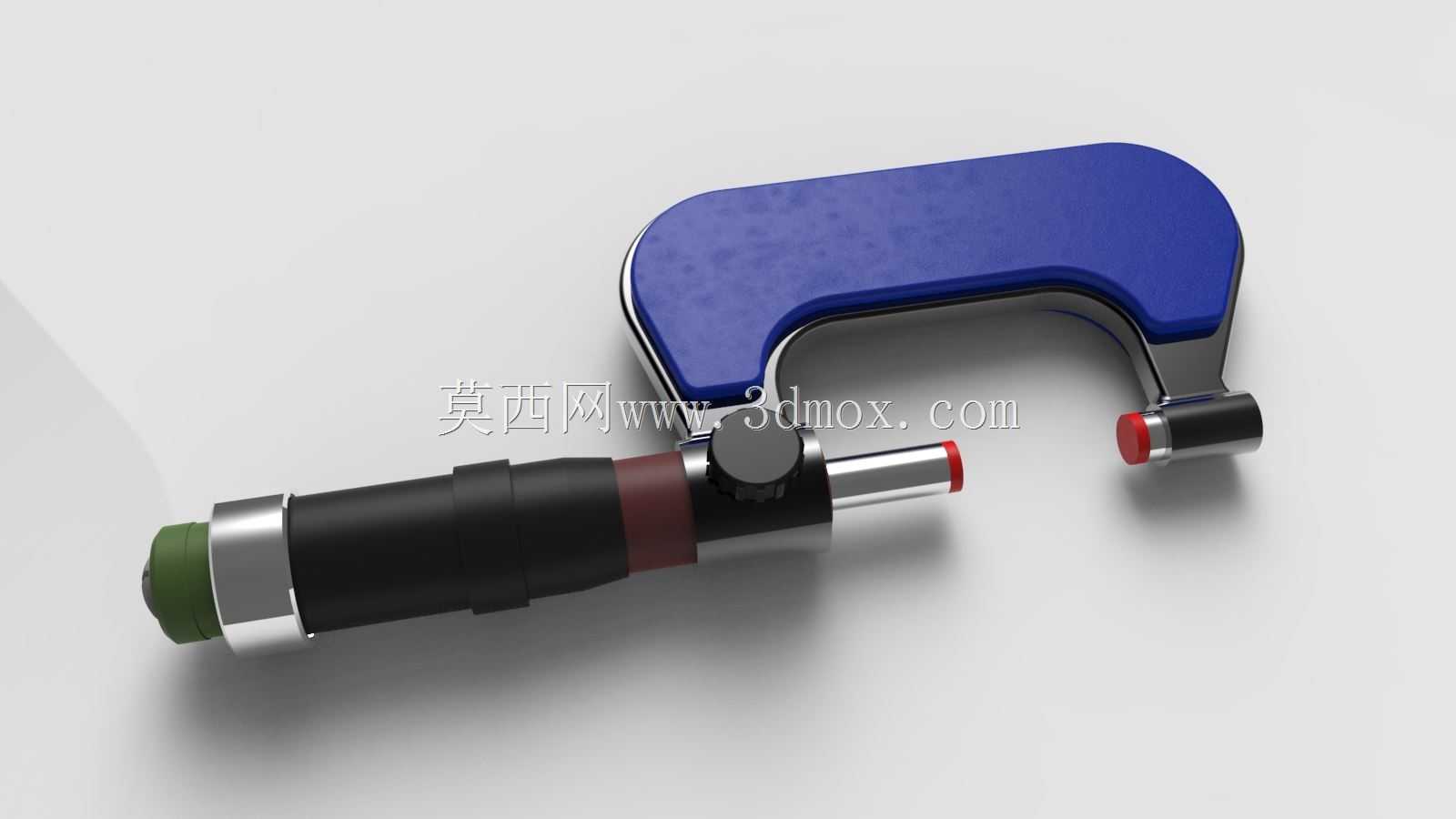

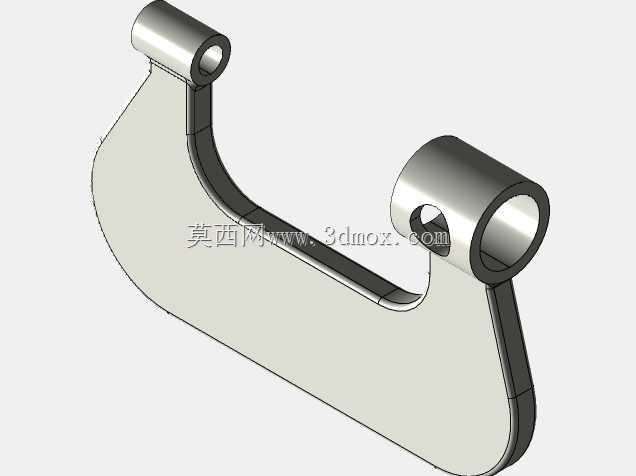

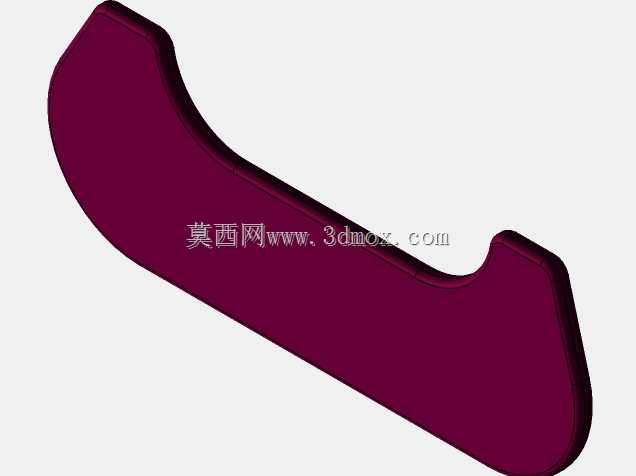

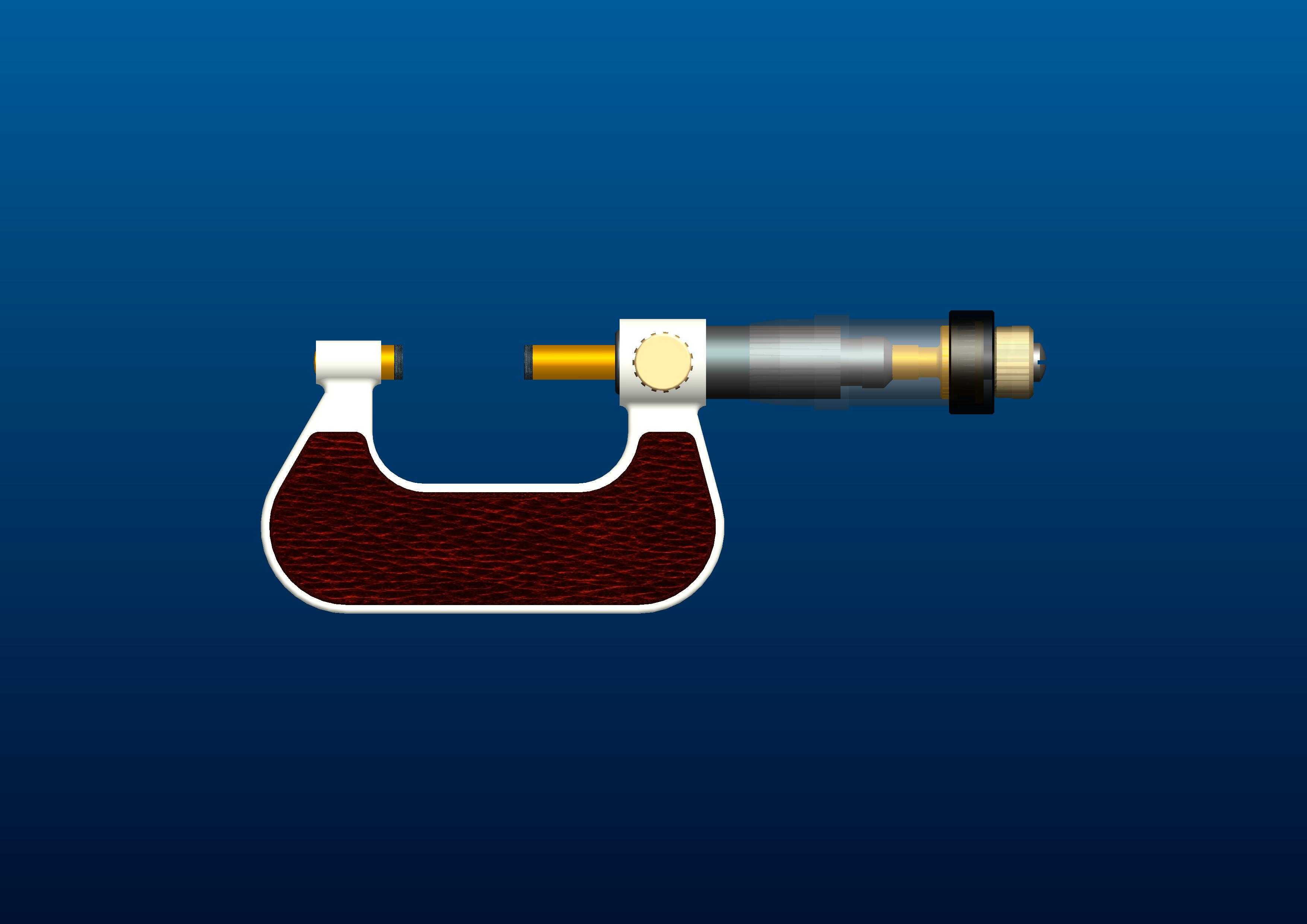

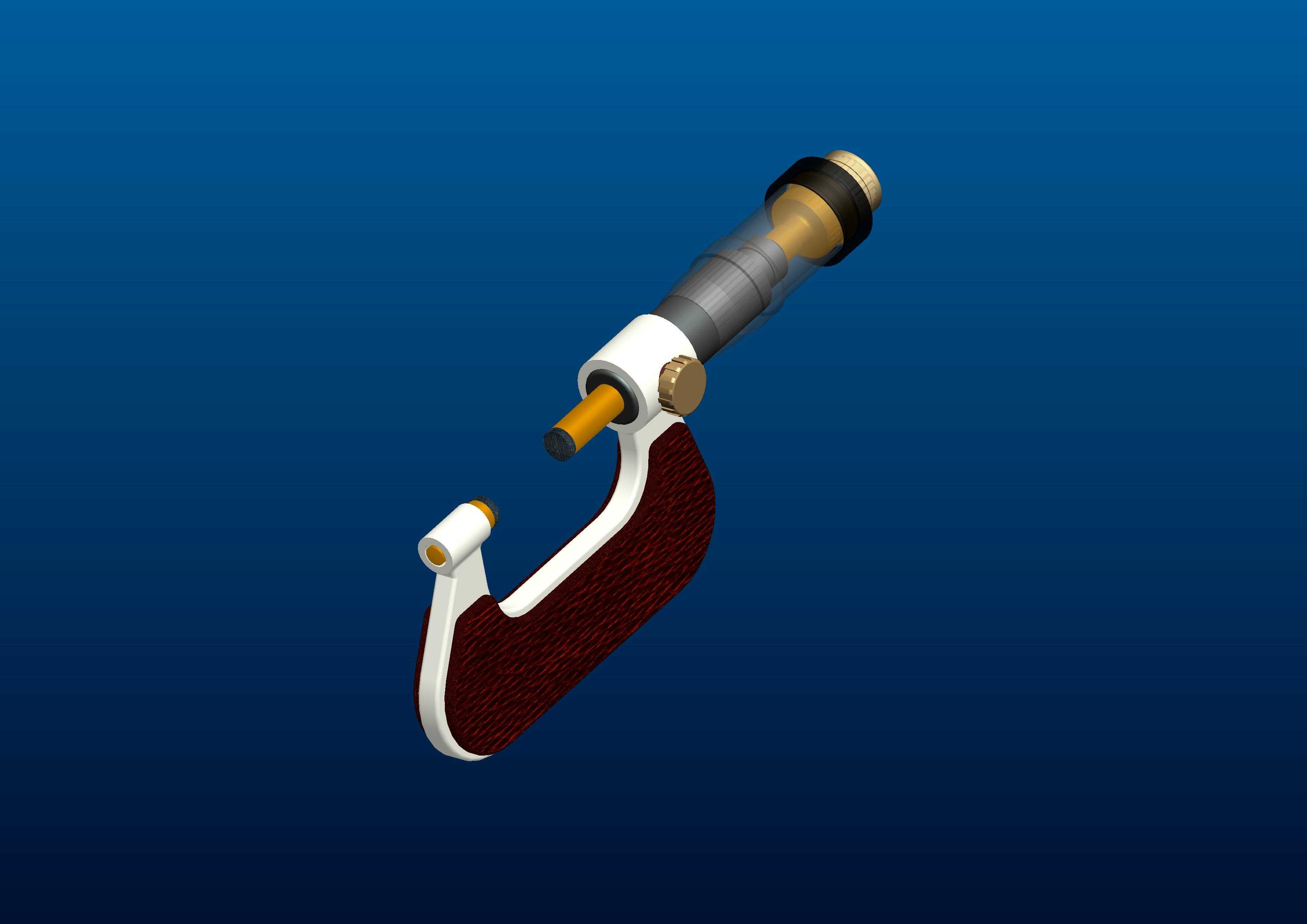

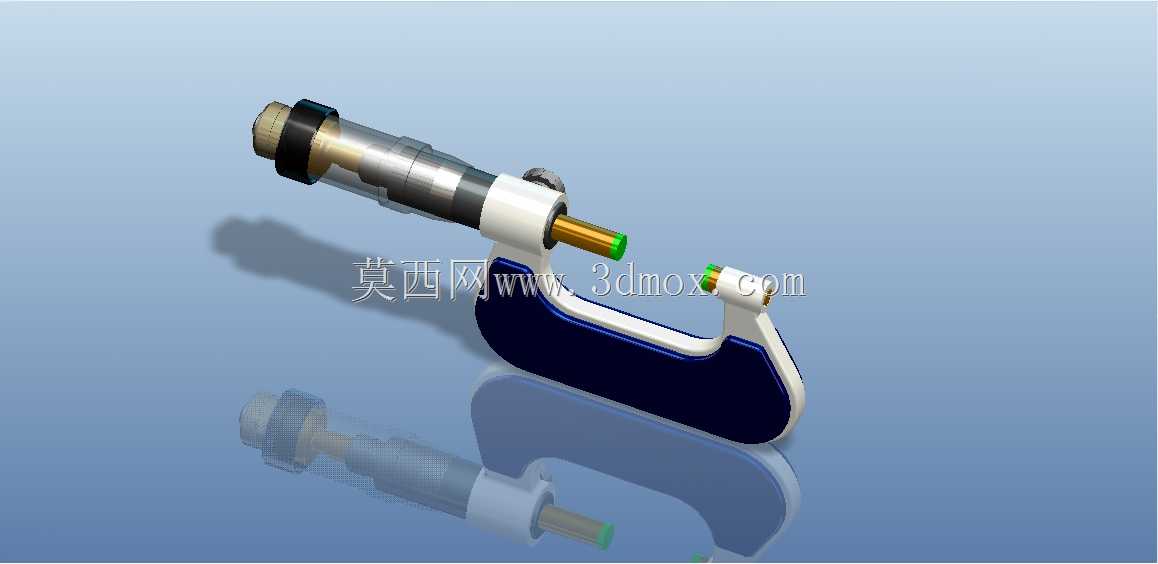

从功能特性上拆解，模型完整还原了尺架、测微螺杆、测力装置、锁紧手柄、固定套管、微分筒这些核心部件的配合关系：弓形尺架采用外层包胶内层金属的结构，内层金属材质保证整体刚性，避免手持施力时尺架形变带来的测量偏差，外层黑色包胶覆盖握持区域，既提升低温车间操作的握持舒适度，也能减少手温传导到金属尺架导致的热胀冷缩误差；测微螺杆与固定套管的螺纹配合段做了等距螺距的结构还原，能直观体现螺旋副传动将角位移转化为直线位移的测量原理，微分筒上的刻度区域做了防滑滚花结构，方便单指转动调节测量间距；端部的测力棘轮结构，能在测砧接触工件后发出打滑提示，保证每次测量的接触压力一致，避免压力过大压伤工件表面或是挤坏测微螺杆螺纹。

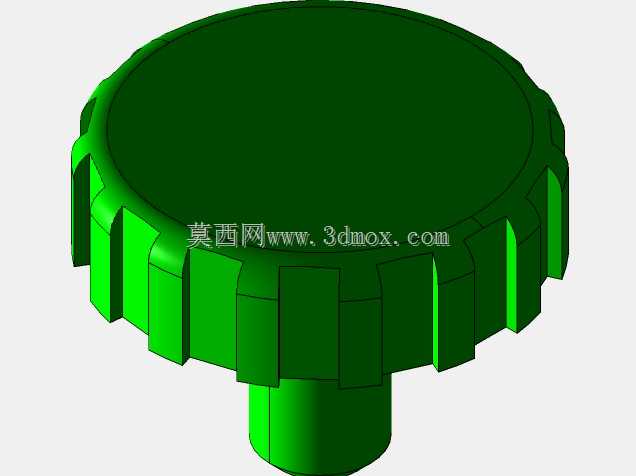

设计思路上完全遵循实际量具的人机工程逻辑，尺架的弓形开口尺寸对应常规0-25mm测量量程的操作边界，能容纳该量程范围内的各类被测零件，不会出现开口过小无法卡入工件的问题；锁紧拨钮设置在尺架靠近测微螺杆的侧方位置，单手握持尺架时拇指可直接拨动锁紧，锁定测微螺杆位置后方便读取数值，不需要双手配合操作；测砧与测微螺杆的测量端面做了硬质合金镶片的结构体现，这部分是实际千分尺的易磨损部位，硬质合金材质能大幅提升测量面的耐磨性能，延长量具的校准周期与使用寿命。

从安装与尺寸边界来看，整个千分尺的整体长度、尺架厚度都按照实物等比例还原，握持区域的包胶弧度贴合手掌自然弯曲形态，放置在工作台时，尺架的弧形结构能稳定平放不会随意滚动；测微螺杆的行程完全匹配量程范围，不会出现超出行程的结构干涉，各转动部件之间都预留了合理的装配间隙，既保证转动顺滑无卡滞，也不会出现间隙过大导致的测量晃动问题，完全可以作为量具类产品结构设计、教学演示的三维参考模型，也能用于机加工实训场景的结构原理展示。
