16英寸壁挂式电风扇结构设计方案

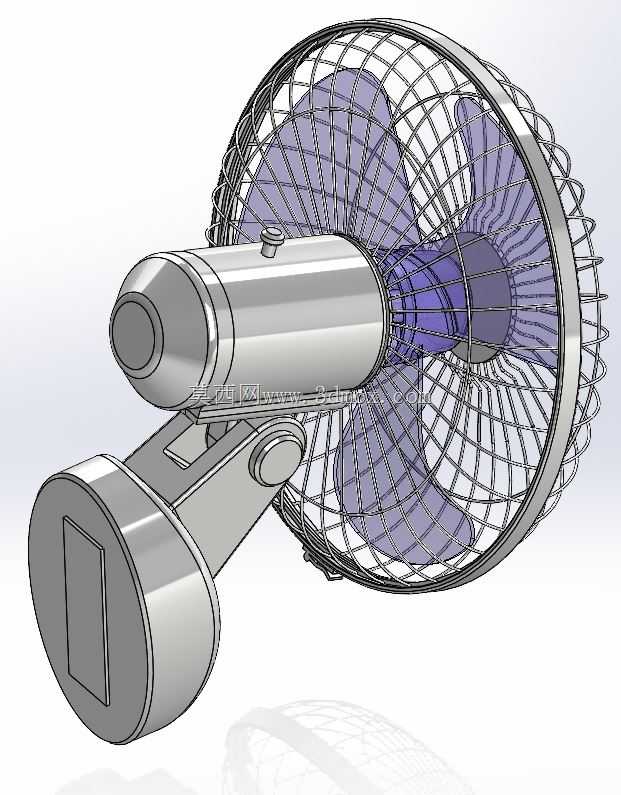

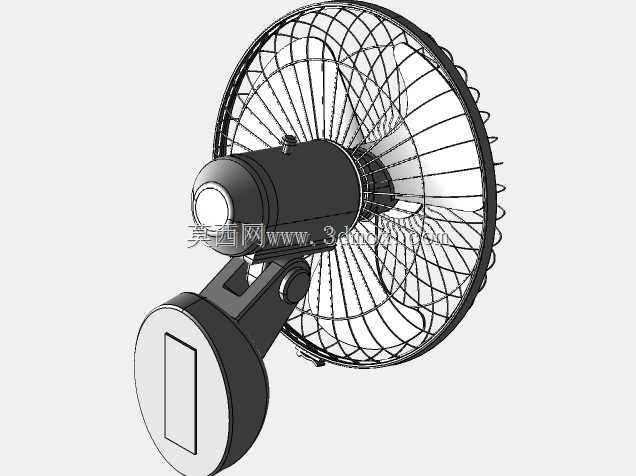

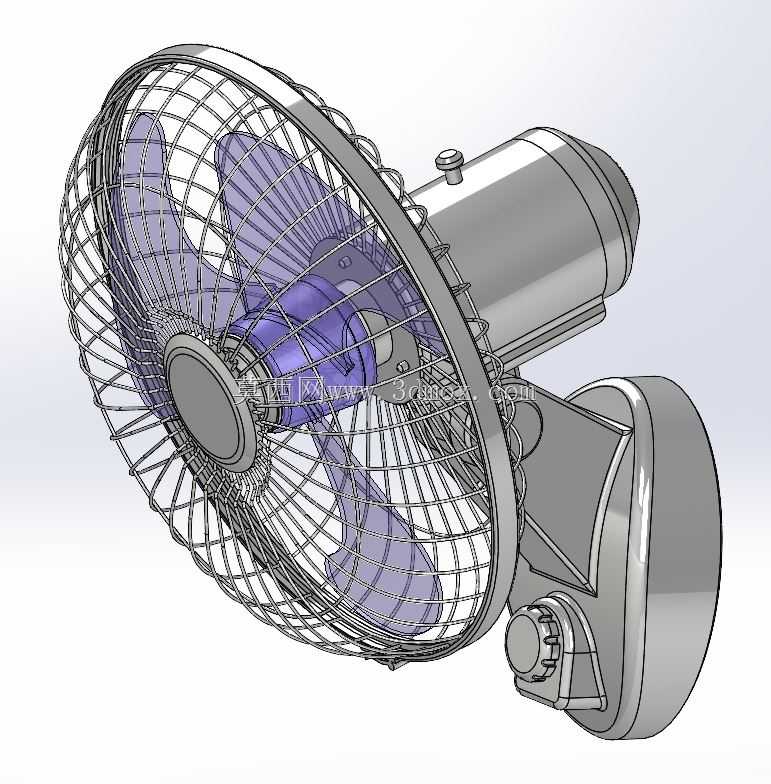

这款16英寸壁挂式风扇的三维结构设计，首先要考虑的是安装场景的适配性，这类风扇主要应用在餐饮门店后厨、工厂车间操作工位、学校教室墙面、商用餐饮散座区、家庭小户型客厅等地面空间紧张的区域，相比落地扇不占用地面摆放面积，相比台扇不需要依托桌面支撑，安装完成后送风覆盖范围稳定，不会被人员走动碰倒移位。从结构设计逻辑来看，整体分为壁挂固定底座、俯仰调节连接支架、电机驱动总成、风叶防护网罩、操控调节组件五个核心部分，固定底座采用带加强筋的盘式结构，安装时需匹配墙面预埋的膨胀螺栓孔位，底座与墙面的贴合面做了防滑纹理设计，避免长期运行振动导致固定件松动；连接支架部分预留了俯仰角度调节的锁紧结构，调节旋钮采用防滑滚花设计，徒手即可操作调整送风仰角，调节范围覆盖水平向下15度到向上40度区间，可适配不同安装高度的送风需求。电机总成采用后置式布局，电机外壳设置了多道散热筋结构，配合风叶转动时带动的后部气流带走电机运行热量，延长连续运行时长，电机输出轴与风叶的连接采用D型轴配合防松卡扣结构，避免长期启停转动导致风叶松脱晃动。风叶采用三叶片大弧度曲面设计，曲面弧度经过送风效率优化，相同转速下送风距离更远、出风更柔和，不会产生硬直的风感；防护网罩采用前后圈分体扣合结构，网丝采用径向与环向交织的排布方式，网孔间隙控制在安全范围内，避免手指误触转动的风叶，网罩外圈采用包边设计，既提升结构强度也避免安装维护时划手。安装边界方面，这款16英寸壁扇的网罩直径为400毫米，整机从墙面到网罩最前端的突出距离控制在280毫米以内，不会对墙面附近的人员通行造成阻碍，固定底座的安装孔位横向间距为120毫米，适配常规的墙面膨胀螺栓安装规格，布线时电源线可从底座上方的走线槽引出，贴合墙面排布更整洁。设计过程中还考虑了长期使用的维护便利性，前后网罩采用卡扣式固定，不需要额外工具即可拆开清理风叶和网罩上积尘，俯仰调节的锁紧结构内置耐磨垫片，长期调节不会出现松动滑位的问题，电机端盖采用密封结构，可阻挡日常环境中的灰尘进入电机内部，降低后期维护频次。
