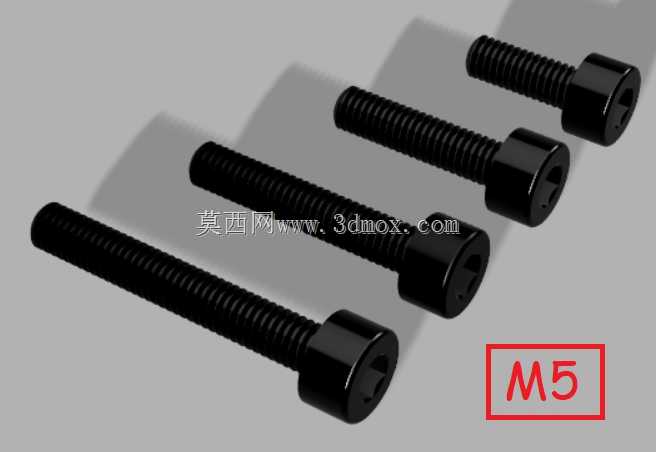

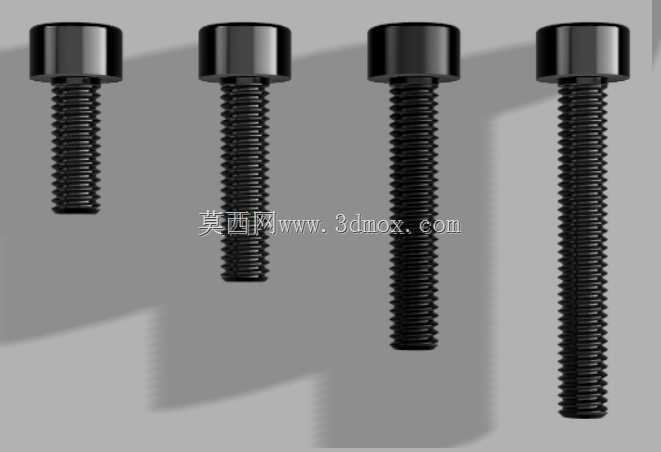

DIN912标准M5全系列内六角圆柱头螺钉

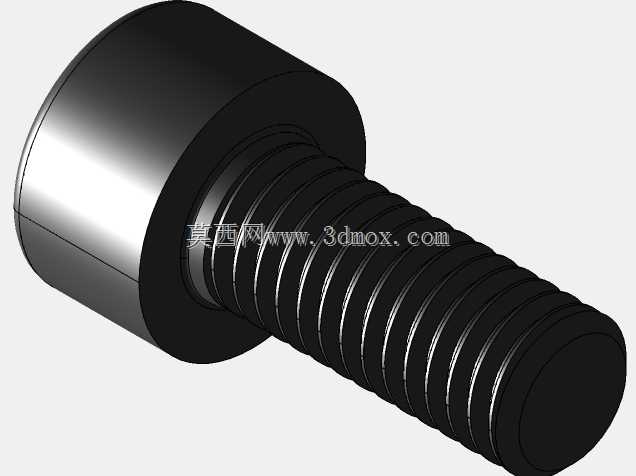

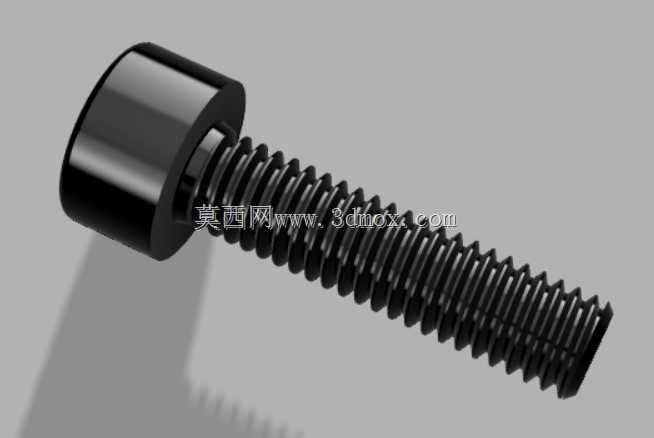

在各类机械结构装配场景中，内六角圆柱头螺钉是应用频次极高的紧固连接件，DIN912作为德标内六角圆柱头螺钉的通用执行标准，其尺寸公差、机械性能、头部构型都有明确的规范要求，本次覆盖的M5规格全长度系列螺钉，能够适配绝大多数轻载到中载的结构连接需求。从实际设备装配场景来看，这类螺钉常被用于自动化设备的钣金护板固定、小型模组的型材拼接、电子设备外壳组装、工装夹具的块体连接等场景，相比十字槽或一字槽螺钉，内六角驱动结构能够承受更大的拧紧力矩，不容易出现槽口滑牙的问题，同时圆柱头的构型可以在沉孔内完成安装，安装后头部不会突出安装面，能够保证设备外表面的平整性，避免突出的螺钉头剐蹭操作人员或者干涉周边部件运动。从设计层面来看，全系列长度覆盖的M5螺钉，能够适配不同厚度的被连接件组合，从8mm长度适配薄钣金叠装，到60mm长度适配多层结构件的贯穿连接，设计人员在选型时不需要单独绘制不同长度的螺钉模型，直接调用对应长度的标准件即可完成装配，大幅缩短结构设计阶段的标准件建模周期。在安装边界上，M5内六角圆柱头螺钉的头部外径为8.5mm，头部高度为5mm，对应的安装沉孔直径通常取9mm、沉孔深度取5.5mm即可保证头部完全埋入，螺纹部分的大径严格控制在5mm公差带内，对应的安装底孔如果是切削内螺纹取4.2mm，如果是自攻安装在塑料或轻合金件上可根据材料硬度调整底孔尺寸在4.2-4.5mm区间。这类螺钉的受力特性上，沿轴线方向的抗拉强度能够满足8.8级紧固件的性能要求，配合平垫、弹垫使用时能够在振动工况下保持足够的预紧力，避免连接松动，在侧向受力的连接场景中，M5的螺杆直径能够提供足够的抗剪切强度，满足小型结构件的铰接或定位连接需求。在三维建模过程中，这类标准件的螺纹部分通常采用简化的装饰螺纹线表达，既能够保证装配时的干涉检查准确性，也不会因为实体螺纹的复杂曲面占用过多的模型资源，头部的内六角驱动槽尺寸严格按照标准取值，对应的内六角扳手尺寸为4mm，装配时的工艺预留空间只需要保证扳手能够完全插入槽内即可完成拧紧操作，不需要额外预留过大的操作空间，对于结构紧凑的小型设备设计来说，这种小空间即可完成装配的特性能够大幅提升结构布局的紧凑性。
