通讯设备配套平垫圈与调整垫片

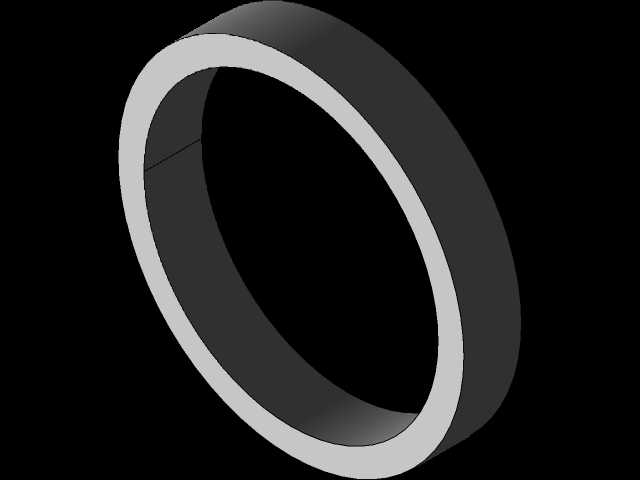

　　在通讯终端、小型电子设备和精密装配结构中，垫圈与垫片虽然体积小，却直接影响螺钉连接的可靠性、壳体配合精度以及长期使用后的松动风险。该组模型围绕6s类通讯工具的装配需求建立，主体为典型环形薄壁零件，内孔用于穿过螺钉或定位柱，外圆承担承压面作用，厚度方向则用于补偿零件堆叠公差。实际结构设计时，不能只把垫圈理解为一个简单圆环，而要结合被连接件表面状态、螺钉头尺寸、材料硬度和装配空间综合判断。

　　从功能上看，平垫圈主要用于扩大螺钉头或螺母与被连接件之间的接触面积，降低局部压应力，避免较软的塑料壳体、铝合金面壳或喷涂表面在拧紧过程中出现压痕、塌陷。通讯产品内部空间紧凑，螺钉附近常布置筋位、卡扣、电池仓或天线区域，若承压面过小，装配扭矩稍有波动就可能造成表面发白、柱位开裂，甚至影响周边元件。垫片则更多承担调整作用，通过不同厚度组合补偿壳体、支架、镜头模组或按键组件之间的累计公差，使装配后间隙均匀、按键行程稳定、外观面平齐。

　　建模时首先需要确定内孔与紧固件的配合关系。内孔过小，螺钉穿入困难，公差累积后容易出现偏心卡滞；内孔过大，垫圈定位能力下降，拧紧时可能随螺钉转动，刮伤外观面。对于消费电子类小螺钉，通常内孔要保留合理间隙，使螺钉能够顺畅通过，同时垫圈在自由状态下不会明显晃动。外圆尺寸则受安装边界限制，不能与相邻侧壁、卡扣斜面或加强筋发生干涉。模型中环形轮廓需要保持同轴关系，壁厚过渡均匀，这样在剖切检查和装配干涉分析时才能真实反映零件状态。

　　外形尺寸方面，垫圈的关键参数包括内径、外径、厚度以及倒角或圆角。内径决定通过能力，外径决定承压范围，厚度影响压紧后的弹性与间隙补偿能力。厚度过薄，零件在搬运和自动装配时容易粘连、翘曲；厚度过大，则可能改变螺钉有效啮合长度，使柱位咬合不足。对于通讯工具类产品，螺钉往往拧入塑料热熔柱、金属螺母嵌件或薄钢片支架，垫圈厚度还要与螺钉露出长度、螺纹旋合深度一起校核。若垫片用于调整镜头、按键或装饰件位置，则应按厚度系列建立可选规格，而不是单一尺寸，以便在样机阶段快速选配。

　　安装边界是这类零件建模中容易被忽视的部分。垫圈上表面与螺钉头或螺母接触，下表面与壳体、支架或另一个垫片接触，周边需要预留取放和自动吸附空间。若采用自动化装配，垫圈外径与吸嘴尺寸、送料轨道宽度相关；若采用人工装配，则要考虑镊子夹持区域和零件辨识度。模型中虽然表现的是环形本体，但在结构评审时应同步检查螺钉头投影是否完全落在垫圈内，避免螺钉头边缘压到内孔附近造成悬臂压紧；还要检查外圆是否越出承压柱位，防止压紧力作用在薄壁悬空区域。

　　在通讯产品跌落、振动和温度循环工况下，垫圈与垫片的作用更加明显。平垫圈可以分散预紧力，减少螺钉对塑料柱的直接切削；调整垫片可以控制支架与壳体之间的微间隙，降低晃动和异响。若连接部位涉及导电泡棉、屏蔽罩或接地弹片，垫片厚度还会影响压紧量，进而影响接触电阻和屏蔽效果。此时垫片不只是机械填充件，还间接参与电磁兼容和接地可靠性设计。

　　设计思路上，应先根据螺钉规格确定内孔下限，再依据被连接件允许压应力和可用平面空间确定外径，最后结合公差链确定厚度。对于需要频繁拆装的维修部位，垫圈应具有较好的重复定位能力；对于一次性自动化产线装配部位，则更关注零件方向性弱、吸料稳定、不易叠料。环形零件结构对称，理论上没有装配方向，但如果表面存在毛刺、倒角或涂层差异，仍需在图纸和模型中明确主承压面，避免现场误装。

　　三维建模过程中，应保留真实的薄壁特征和边缘处理，不宜用无限尖锐的边线代替实际倒角。尖锐边角在工程图中虽可表达理论尺寸，但在样机验证时容易形成应力集中，也不符合冲压、切削或模切加工的实际状态。对于金属平垫圈，边缘可设置轻微圆角或倒角；对于非金属调整垫片，应关注材料层厚和切割边缘质量。若垫片用于密封或防尘，还要结合表面平面度和压缩率判断，不能仅按几何厚度选型。

　　该模型可用于通讯工具类产品的爆炸装配、螺钉连接校核、维修件展示以及装配工艺演示。通过将垫圈放入完整螺钉链路中，可以检查螺钉头、垫圈、壳体过孔、螺纹嵌件和背板之间的层级关系；通过替换不同厚度垫片，可以分析外观缝差、按键手感和内部支架预压量。对结构工程师而言，这类小件的价值在于把抽象的公差和预紧力转化为可见的装配边界，使设计阶段就能发现承压不足、间隙错误或周边干涉等问题。
