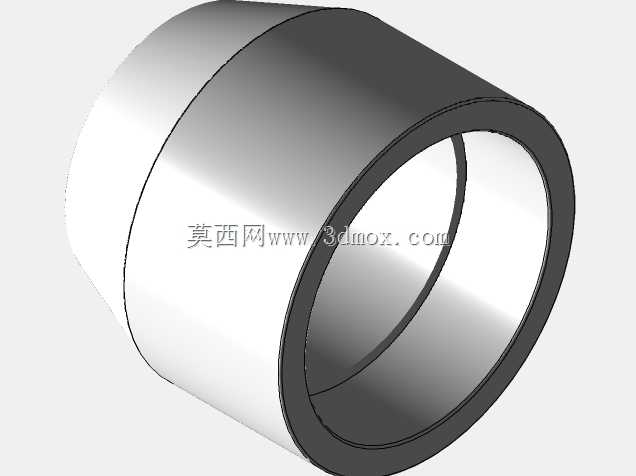

数控P80等离子直柄焊枪结构设计

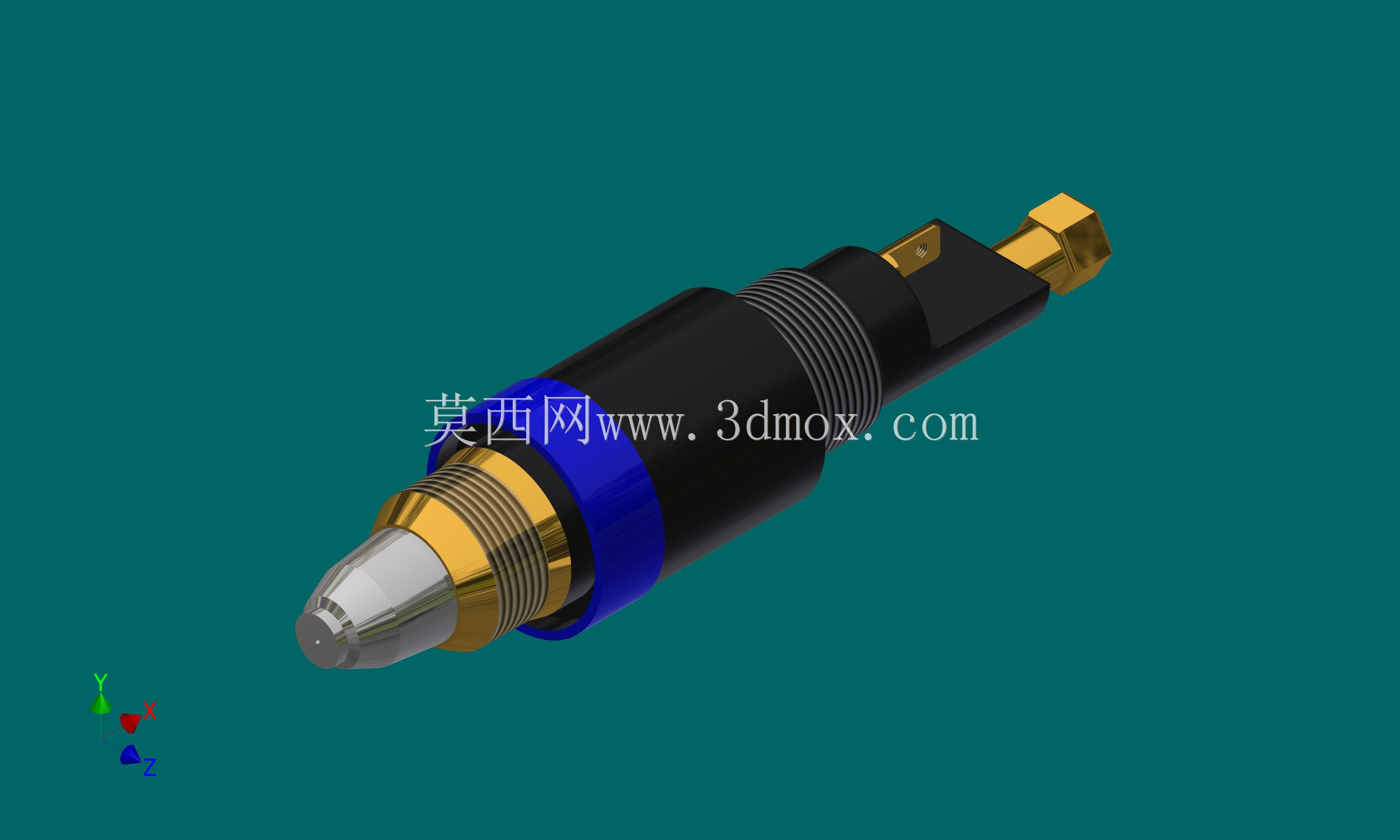

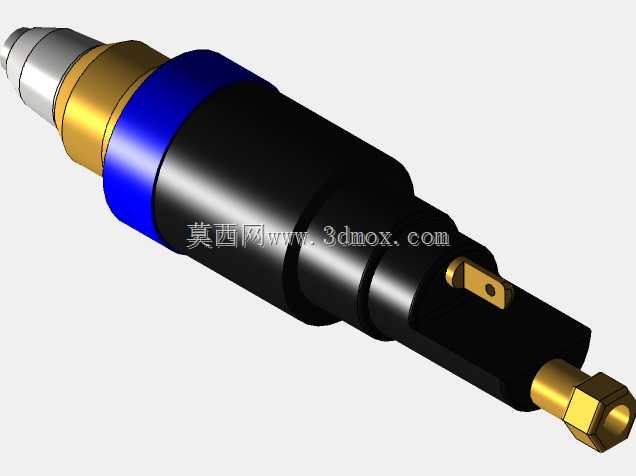

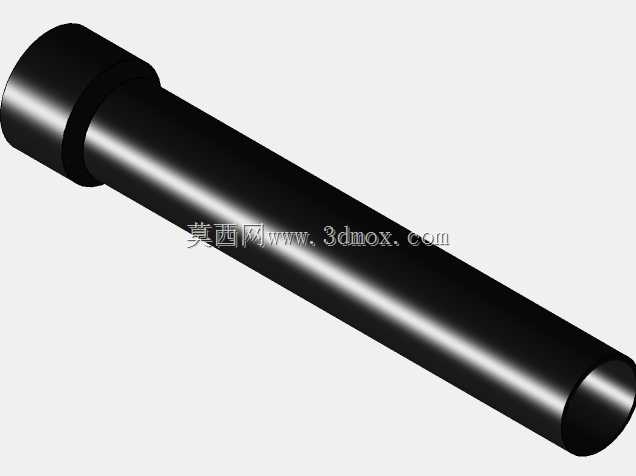

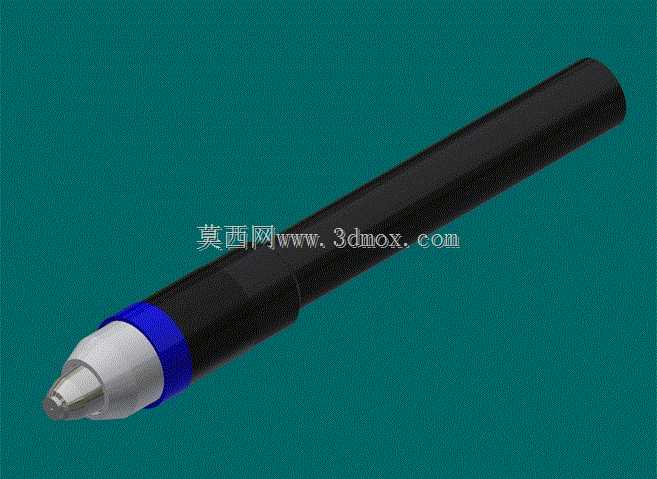

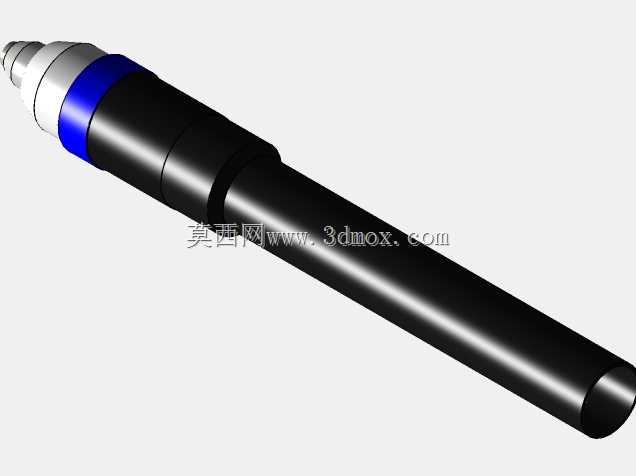

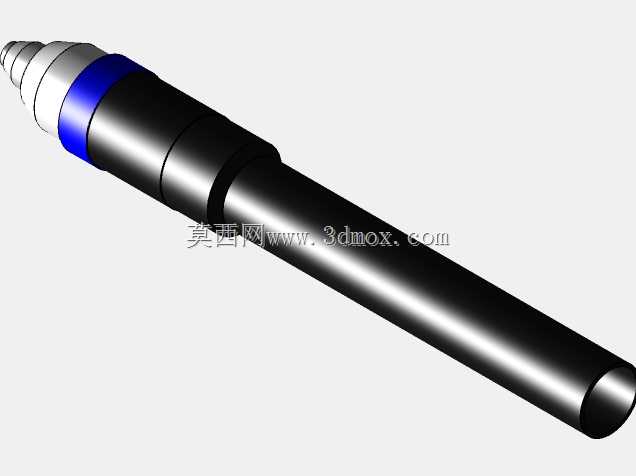

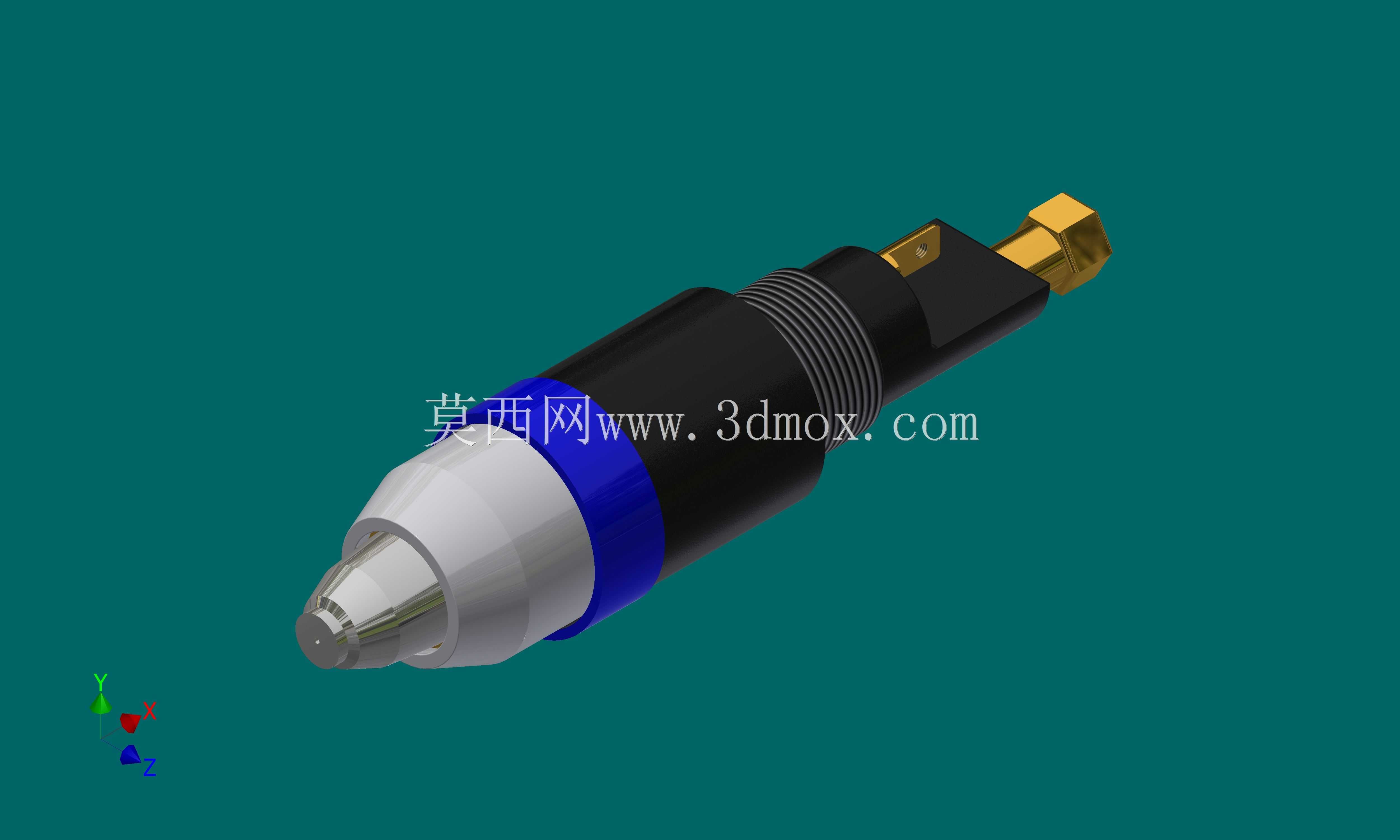

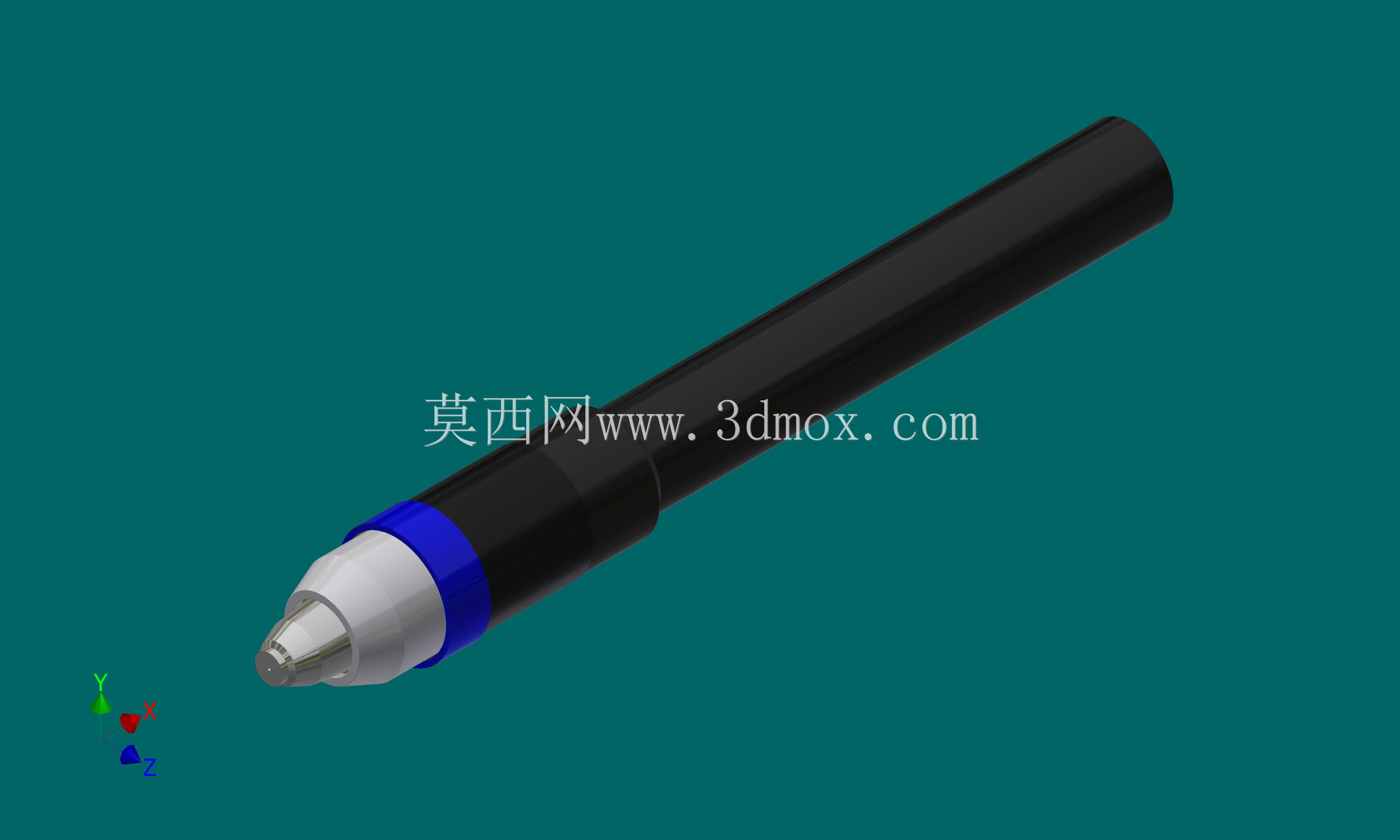

这款直柄式等离子焊枪主要适配数控等离子切割焊接设备，广泛应用于钣金加工、钢结构制造、五金件批量生产、船舶板材下料、工程机械构件加工等场景，是数控等离子加工工位上直接执行电弧产生、等离子束喷射的核心终端部件，负责将主机输送的压缩气体、电能转化为高温高能量密度的等离子弧，完成对碳钢、不锈钢、铝合金、铜材等各类导电金属的切割、坡口加工以及局部焊接作业，相比手持弯柄焊枪，直柄结构更适配数控设备的自动走刀路径，可在多轴联动的数控机床上完成复杂轮廓的连续加工，避免弯柄结构在多角度走刀时产生的干涉问题。从功能特性来看，这款焊枪采用一体化直柄筒体设计，枪身主体为绝缘耐高温的工程材质，可隔绝作业过程中的高压电与高温传导，避免操作人员误触风险，前端设置陶瓷绝缘定位环与金属导电喷嘴，可精准约束等离子弧的喷射范围，保证弧柱的集中度，减少加工过程中的坡口斜度误差，提升切割面的光洁度，减少后续打磨工序的工作量；枪身中部设置蓝色密封定位环，既可以区分枪身的装配层级，也可实现枪体与数控设备夹持座的密封配合，避免压缩气体从装配缝隙泄漏，保证枪体内的气压稳定，维持等离子弧的稳定燃烧。在设计思路上，这款焊枪优先考虑数控设备的装夹适配性，整体采用等直径直筒外形，可适配市面上绝大多数数控等离子设备的标准夹持卡盘，无需额外定制转接夹具；枪体内部采用分层同轴结构，从内到外依次设置电极安装腔、压缩气体流道、冷却循环腔、绝缘保护层，电极采用可拆卸式设计，当电极端部烧蚀损耗后可直接更换电极，无需更换整枪，降低设备的使用维护成本；气体流道采用螺旋导流设计，可让通入的压缩空气或保护气体形成旋流，均匀包裹等离子弧，提升弧柱的刚性，同时带走喷嘴附近的高温热量，延长喷嘴的使用寿命。从外形尺寸与安装边界来看，这款焊枪整体为细长直杆结构，整体长度适配常见数控切割设备的Z轴行程范围，最大外径控制在标准夹持座的装夹尺寸区间内，安装时仅需将枪尾端的气管、电缆接口与设备主机对应接口连接，将枪身卡入设备的夹持夹具调整至合适伸出长度即可完成安装，枪头前端的喷嘴突出长度经过优化，可避免加工过程中枪身与待加工板材、工装夹具发生碰撞，在执行转角、小孔切割等复杂路径加工时，直柄结构的运动包络范围更小，可适配更密集的工装排布，提升板材的利用率。
