06B-1型20齿链轮工程设计图纸

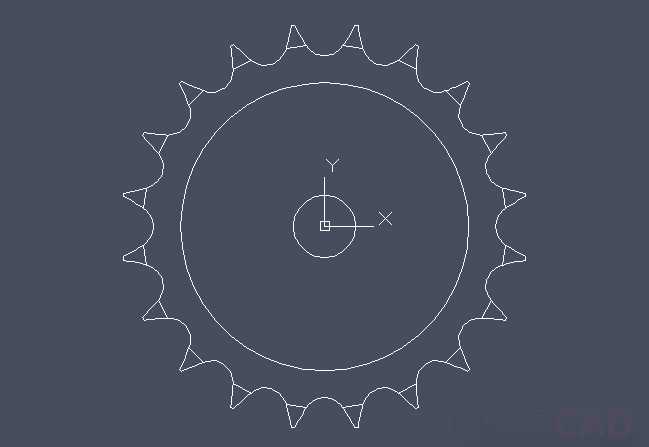

本作品为06B-1规格20齿链轮的二维工程设计图纸，建模过程严格遵循链传动零件的设计规范，以保证链轮与对应链条的啮合精度为核心目标开展设计。建模初始阶段首先完成基准坐标系的搭建，以图纸中心为原点确立XY绘图平面，先绘制链轮的中心基准孔，作为整个零件的装配定位基准，保证后续齿形轮廓与中心孔保持严格的同轴度要求，避免链轮运转时出现偏心晃动的问题。齿形绘制阶段，严格匹配06B型号链条的节距、滚子直径参数，逐齿绘制符合啮合要求的齿廓曲线，保证每一个齿的齿形角、齿顶圆弧、齿根过渡圆弧都完全符合传动设计标准，20个轮齿沿圆周方向均匀分布，齿距误差控制在标准允许的公差范围内，确保链条与链轮啮合时不会出现卡滞、跳齿的问题。齿形绘制完成后，依次完成链轮的齿根圆、节圆、齿顶圆以及轮毂外圆的轮廓绘制，各圆形轮廓与中心基准孔保持同轴，不同轮廓之间的径向尺寸严格对应06B-1链轮的标准参数，保证零件加工后可直接适配对应规格的传动链条。图纸采用白色轮廓线搭配深色背景的呈现方式，清晰标注了坐标系参考方向，完整呈现了链轮的端面轮廓结构，所有线条过渡平滑，齿根位置采用圆弧过渡处理，有效降低链轮运转时的应力集中问题，提升零件的疲劳使用寿命。整个设计过程以传动可靠性为核心思路，所有尺寸参数均经过啮合校验，既保证了链轮的传动精度，也兼顾了零件的结构强度，可直接用于机械传动系统的选型参考、零件加工以及装配调试，适配各类采用06B链条传动的通用机械设备。
