Nema17规格0.7Nm步进电机结构设计

这款步进电机是自动化传动领域应用极广的执行元件，适配Nema17标准安装规格，额定输出扭矩0.7Nm，可覆盖多数轻载精密传动场景的动力需求。在实际工业应用中，这类电机常被用于桌面级3D打印机的轴系进给驱动、小型数控雕刻机的位移传动、自动化流水线的点位定位机构、智能仓储的小型分拣模组、实验室精密检测设备的位移调节结构，也可嵌入小型机器人关节、电子生产流水线的贴片送料机构、智能门禁的闸机驱动单元等场景，依靠精准的步距角控制特性，实现无累积误差的开环定位，大幅降低小型自动化设备的控制成本。

从功能特性来看，该步进电机依靠脉冲信号实现角位移转换，每接收一个驱动脉冲即可转动固定步距角，配合对应的驱动器可实现转速、转向的精准调控，低速运行时扭矩输出平稳，不会出现普通直流电机低速抖动的问题，0.7Nm的额定扭矩可满足多数轻载直驱场景的负载需求，无需额外加装减速机构即可直接驱动负载，有效缩减整套传动机构的占用空间。电机尾部集成标准化接线端口，可直接适配市面主流的步进驱动模块，接线逻辑清晰，无需复杂的调试即可快速接入设备控制系统。

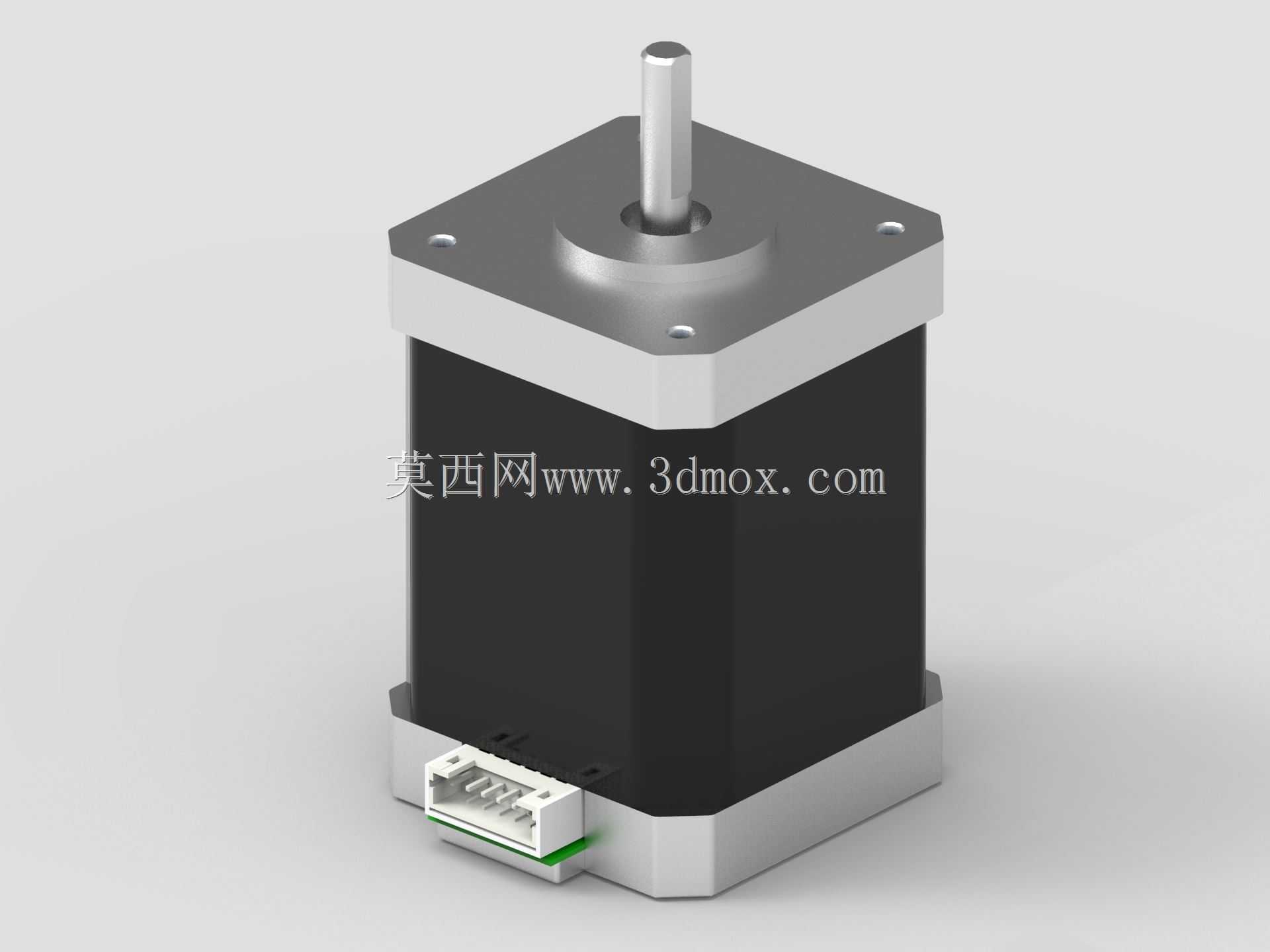

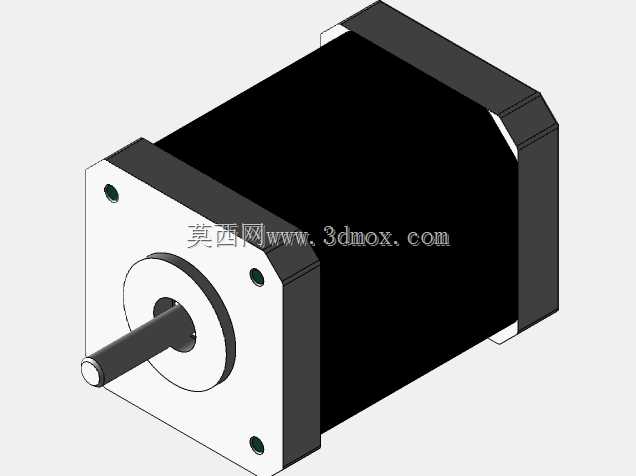

在设计思路上，这款模型还原了量产Nema17步进电机的完整结构，外壳采用方形端盖搭配柱状机身的经典构型，前端输出轴采用标准直径的光轴设计，可直接适配同步轮、联轴器、丝杠螺母等常见传动连接件，端盖四角预留标准安装孔位，完全符合Nema17的安装尺寸规范，可直接替换同规格的量产电机完成设备装配验证。机身侧面预留的接线插座采用卧式贴装设计，既减少了接线后的轴向空间占用，也能避免线材弯折对电机转动造成干涉，底部端盖做了平齐处理，可直接贴合设备安装面完成固定，无需额外设计避让结构。

从安装边界来看，这款电机的方形安装面尺寸完全遵循Nema17行业通用标准，安装孔的孔距、孔径都适配常规的M3安装螺丝，输出轴的伸出长度、轴径都符合通用传动件的适配尺寸，机身长度匹配0.7Nm扭矩对应的定子叠厚规格，在设备设计阶段可直接套用该模型完成安装位的空间校核，提前预留接线、散热的对应空间，避免后续实物装配时出现尺寸干涉问题。模型还原了电机表面的安装标识、接线端口的结构细节，可直接用于设备装配演示、结构干涉检查、产品宣传展示等场景，帮助设计人员快速完成整套设备的结构布局验证，缩短设备研发的前期验证周期。
