立式法兰安装两级蜗轮蜗杆减速装置

该两级蜗轮蜗杆减速装置主要面向需要大传动比、低输出转速、高输出扭矩的工业传动场景，常见应用于轻工生产线输送机构、小型食品加工设备传动单元、包装机械动力输入端、自动化仓储分拣设备的动力匹配环节，也可适配小型起重设备、精密输送辊道的动力减速需求，能够在输入轴高转速运转的工况下，通过两级蜗轮蜗杆啮合实现稳定的转速降低与扭矩放大，匹配低速重载的执行端负载要求。

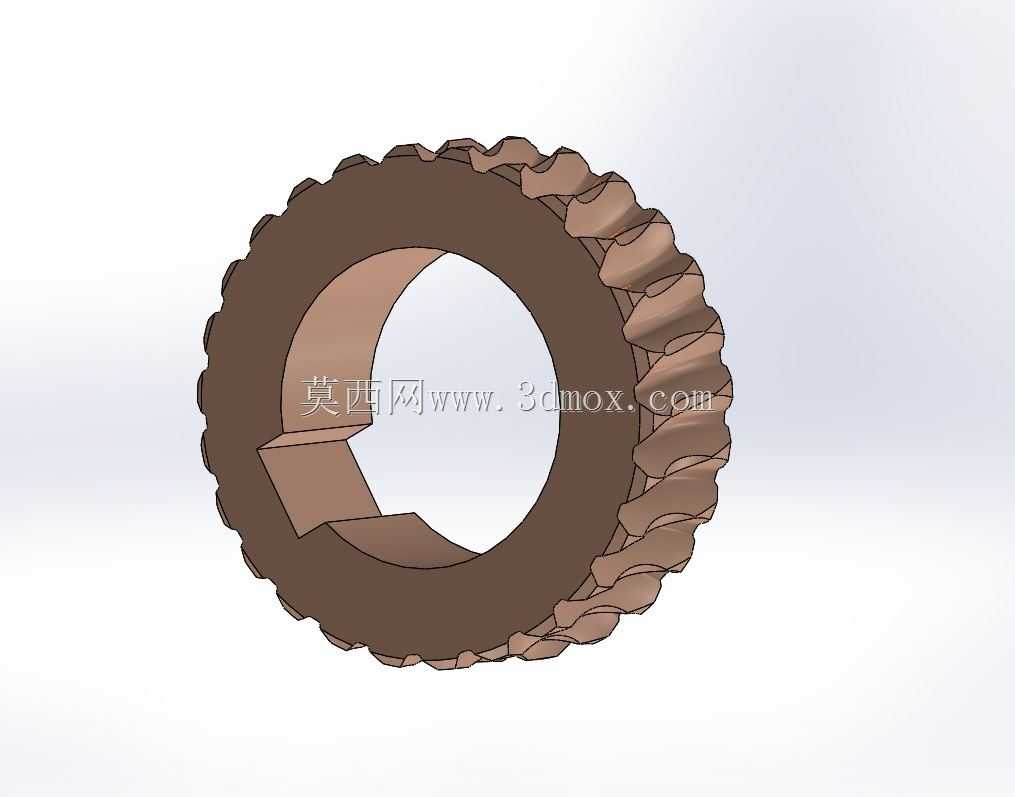

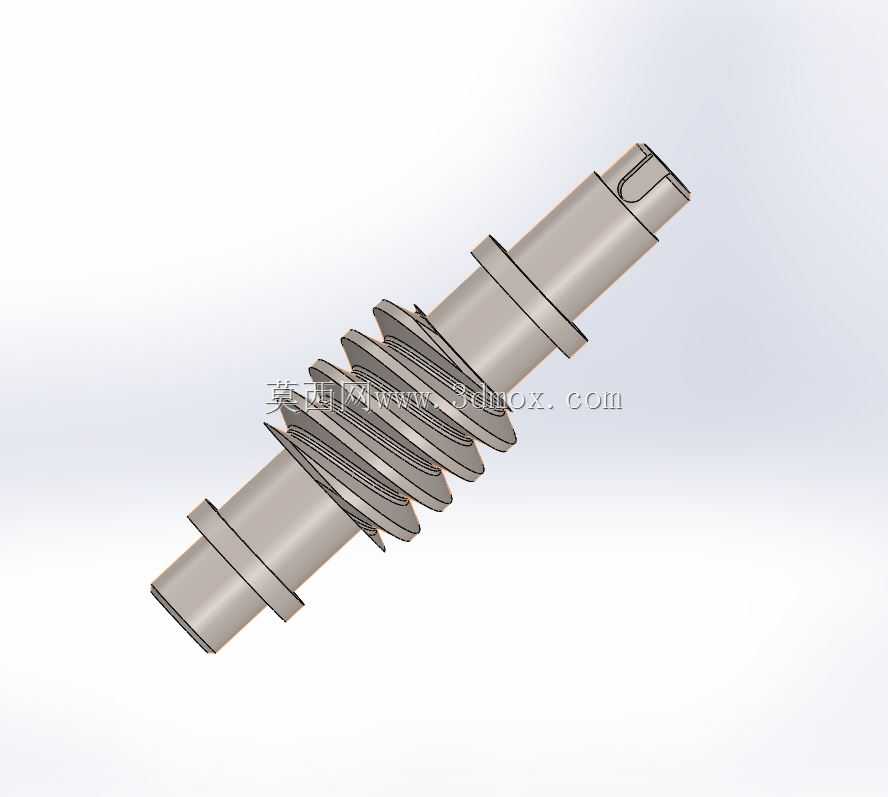

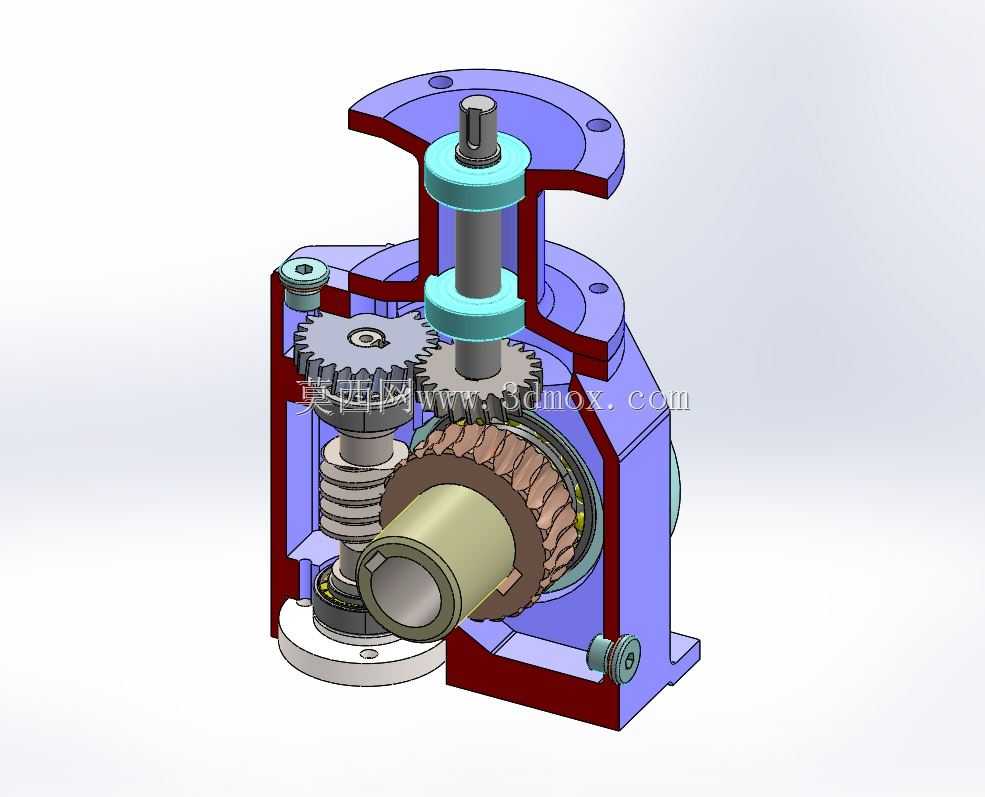

从功能特性来看，该装置采用两级蜗轮蜗杆传动结构，可实现15的固定传动比，相比单级蜗轮蜗杆减速结构，在同等整体体积下能实现更大的传动比覆盖，同时蜗轮蜗杆啮合自带反向自锁特性，可在设备停机时避免输出端负载反向带动输入端转动，提升设备停机状态下的安全性，无需额外配置制动组件即可满足部分垂直传动场景的防倒转需求。装置的箱体采用一体化铸造成型结构，箱体壁厚均匀，加强筋布局贴合传动受力路径，既能够保证内部齿轮、蜗杆啮合部位的支撑刚性，避免长期负载下箱体变形导致的啮合偏磨，也能为内部润滑脂提供密封的储油空间，减少润滑介质泄漏风险，延长部件维护周期。

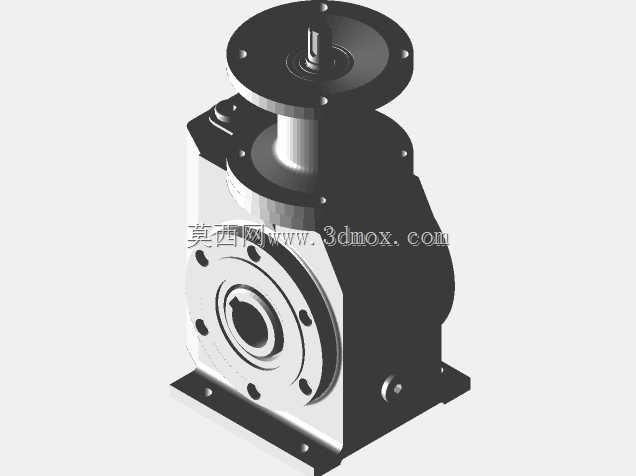

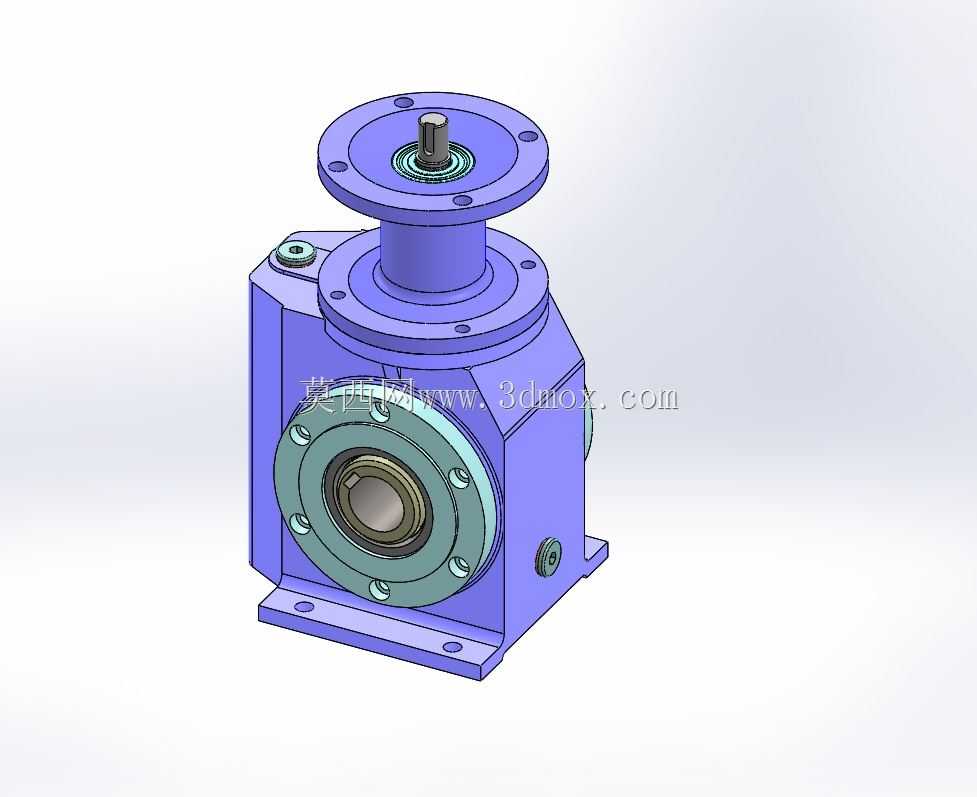

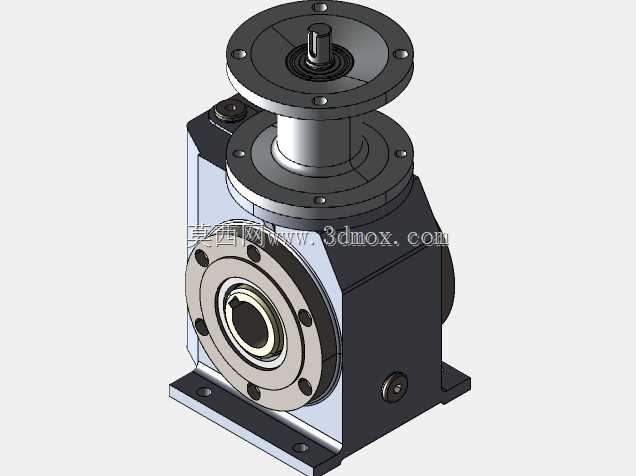

在设计思路上，该装置采用立式法兰输入、卧式法兰输出的正交轴布局，输入轴位于装置顶部采用立式法兰安装接口，可直接匹配立式安装的驱动电机，无需额外加装转角传动座；输出轴位于装置侧方采用卧式法兰连接结构，可直接对接负载端的连接法兰，减少传动链路的连接部件，降低整体传动结构的装配复杂度。箱体底部设置带安装孔的固定支脚，可通过螺栓直接固定在设备安装基座上，支脚安装孔位经过同轴度校准，能保证安装后输入输出轴的位置精度，避免装配应力导致的轴系偏载。

从安装边界来看，该装置整体结构紧凑，顶部输入法兰、侧部输出法兰的连接孔位采用通用标准尺寸布局，可适配多数常规规格的驱动电机与负载连接端，安装时仅需保证基座安装面的平面度符合要求，固定螺栓按对角顺序锁紧即可完成安装，无需复杂的现场调整。装置外露的轴端均设置密封结构，可阻挡外界粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的车间作业环境，日常使用中仅需定期检查箱体密封状态、补充润滑脂即可维持稳定运行，整体维护成本较低，适合中小型工业设备的动力传动配套使用。
