双向传动减速齿轮箱结构设计

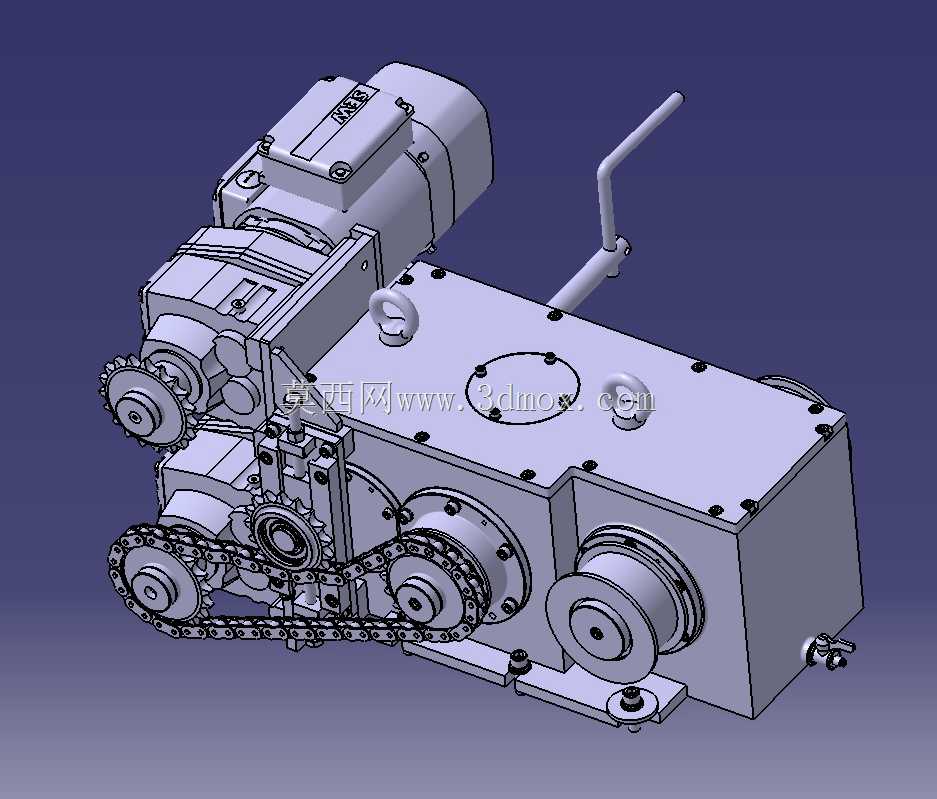

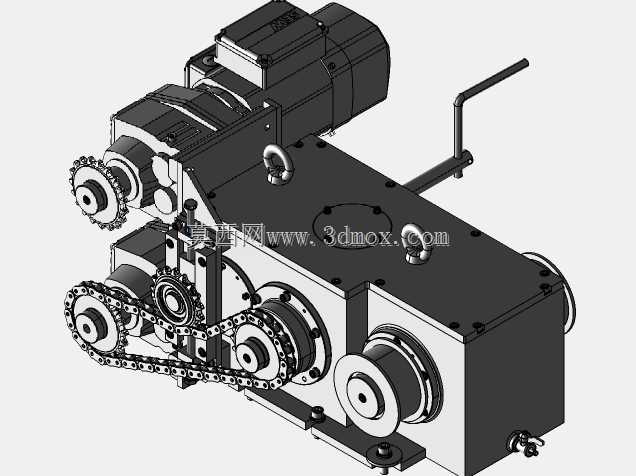

这款双向减速齿轮箱主要面向需要双向动力输出、多挡位转速切换的工业传动场景，常见于专用加工设备、自动化输送生产线、小型特种作业装备的动力传输环节，承担着匹配原动机输出转速、放大输出扭矩、切换动力传递方向的核心作用，能够在单动力输入的前提下，为执行端提供两种不同转向、不同转速比的动力输出，减少整套设备的动力源配置数量，压缩设备整体的布局空间。从功能特性来看，该齿轮箱集成了平行轴齿轮减速、链传动同步传递、手动换挡切换三大核心功能模块，输入端可直接对接标准驱动电机，通过多级圆柱齿轮啮合实现一级减速增扭，再通过内置的换挡拨块结构，切换动力传递路径，分别向两个输出轴端传递不同转向的扭矩，同时搭配外置链条传动结构，同步驱动外置的辅助传动辊组，保证多输出端的动作同步性；箱体顶部设置的吊环结构，方便设备整体的吊装转运与安装对位，侧面伸出的手动操作杆，可在设备停机状态下快速完成挡位切换，适配不同工况下的转速与扭矩需求。在设计思路上，整体采用分体式箱体结构，上下箱体通过螺栓紧固连接，既保证了箱体整体的结构刚性，承受齿轮啮合、链条传动产生的交变载荷，也方便后期内部齿轮、轴承、换挡机构的检修与维护；所有传动部件的安装位都设计了对应的密封结构，避免箱体内润滑油泄漏，同时阻挡外界粉尘、碎屑进入箱体内部磨损传动件；安装底座设置了带减震垫的固定孔位，可有效吸收设备运行过程中产生的振动，降低运行噪音，提升传动平稳性。从安装边界来看，该齿轮箱整体采用卧式布局，输入轴端的电机安装位采用标准对接法兰尺寸，可适配市面上常规的卧式安装驱动电机，输出轴端的轴径、键槽尺寸都按照通用传动接口设计，可直接对接联轴器、链轮、带轮等传动连接件；整体外形轮廓规整，无突出的易干涉结构，安装底座的固定孔位采用对称式布局，可适配不同机架的安装孔距，不需要额外制作转接安装板，能够直接集成到现有设备的传动系统中，大幅降低设备改造与集成的设计成本。在实际运行过程中，该齿轮箱的齿轮部件都采用斜齿与直齿搭配的设计，重载传动段采用斜齿啮合降低传动噪音、提升承载能力，换挡段采用直齿结构方便换挡时的齿轮啮合切入，链条传动段设置了可调节的张紧结构，长期运行出现链条松弛时可快速调整张紧度，不需要拆解箱体即可完成维护，有效延长设备的整体使用寿命。
