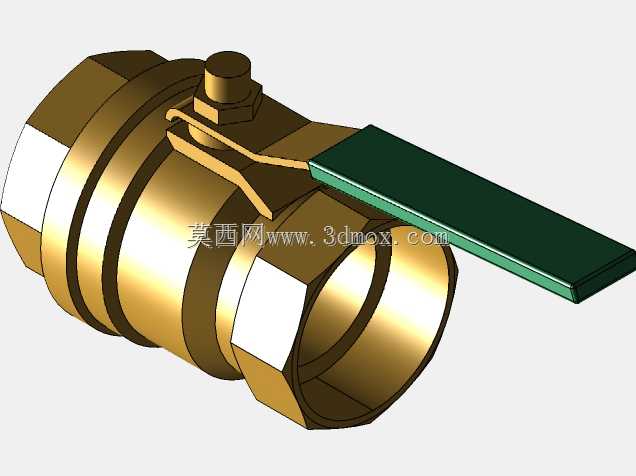

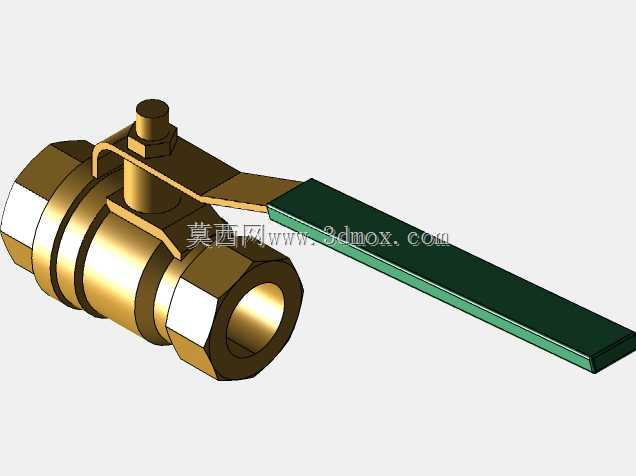

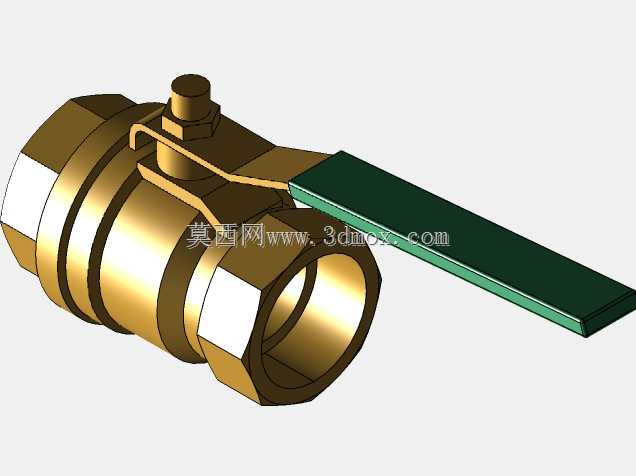

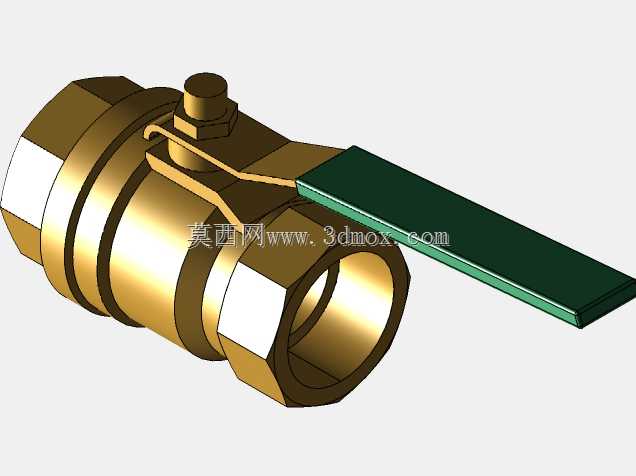

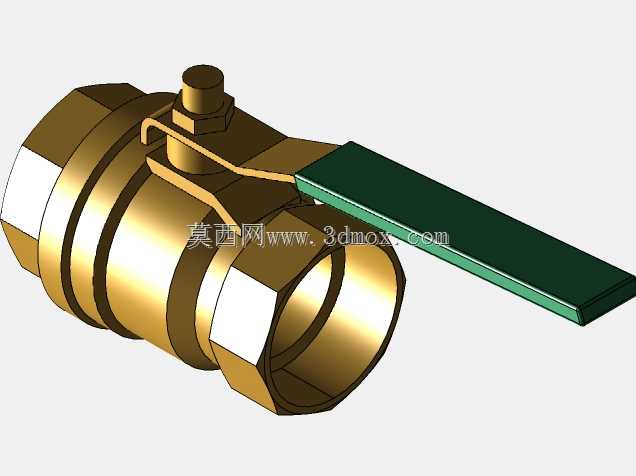

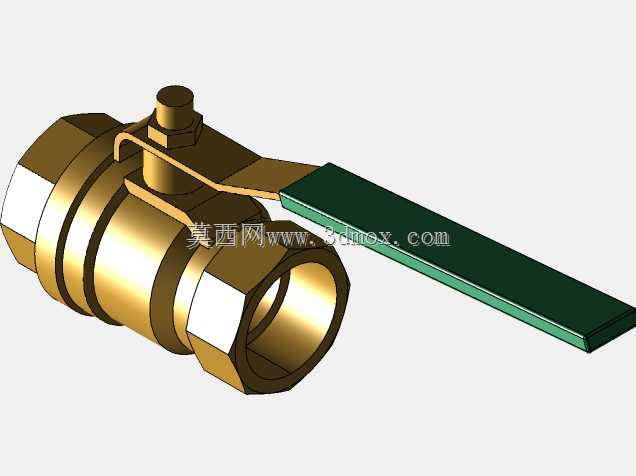

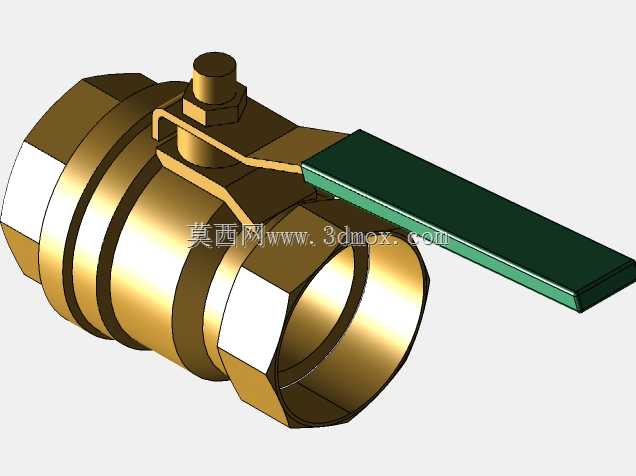

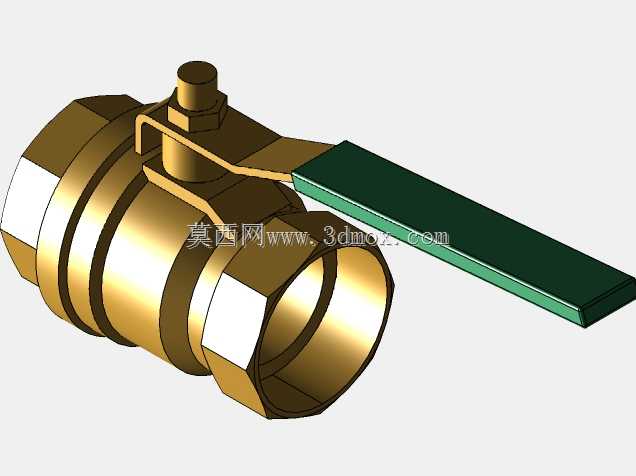

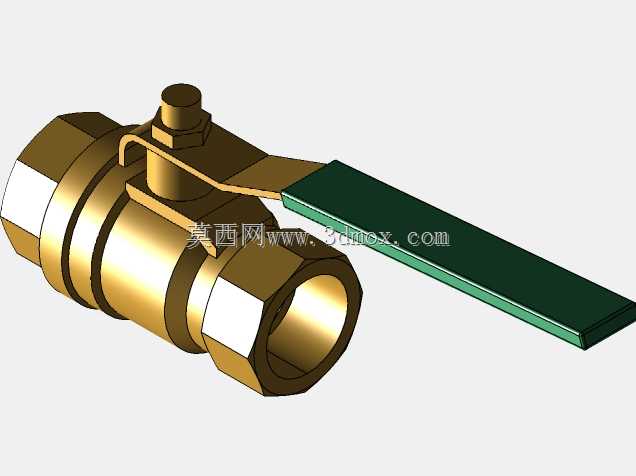

内螺纹连接黄铜手动球阀结构设计

在民用给排水、暖通空调、小型工业流体输送管路的终端控制环节，这类黄铜材质的手动球阀一直是应用占比极高的通断控制元件，不同于闸阀、截止阀的调节型结构，球阀的核心功能是实现管路介质的快速通断，全开状态下流道几乎无额外阻力，压损远低于同通径的其他截断类阀件，非常适合需要频繁开关、要求快速切断介质的管路场景。从结构设计逻辑来看，这款球阀采用两片式阀体组合结构，阀体结合面通过精密螺纹锁紧，配合密封垫片保证腔体承压能力，相比一体式阀体，两片式结构的加工难度更低，后期内部密封件更换也更便捷，不需要整体破坏阀体就能完成阀芯、密封圈的维护。内部的球形阀芯采用整铜加工，表面做抛光处理降低与密封座的摩擦阻力，阀芯通孔与管路通径保持一致，全开时不会出现通径缩径问题，避免介质中的杂质在阀腔内部沉积卡滞。顶部的阀杆采用防吹出结构设计，即使在阀腔带压状态下操作，阀杆也不会被内部压力顶出造成介质泄漏，阀杆与阀体接触位置设置了多层O型密封圈，相比传统填料密封，O型圈的密封寿命更长，操作扭矩更低，不需要定期压紧填料压盖就能维持密封性能。操作手柄采用扁平长杠杆结构，力臂长度经过匹配计算，操作人员只需要施加很小的力就能完成90度开关动作，手柄表面做防滑包覆处理，即使手上沾有水渍、油污也能稳定操作，手柄与阀杆的连接采用扁方定位加锁紧螺母固定，长期开关操作也不会出现手柄打滑、错位的问题。从安装边界来看，这款球阀覆盖DN8到DN80的常用通径区间，两端采用标准内管螺纹连接，螺纹尺寸符合通用管路连接标准，安装时不需要额外定制转换接头，直接与同规格的外螺纹管材、管件就能配合安装，安装时的轴向尺寸紧凑，不会占用过多管路排布空间，不管是明装管路还是狭小的设备内部阀组安装都能适配。在实际选型应用中，这类黄铜球阀适用于水、非腐蚀性气体、温度不超过120摄氏度的低压流体管路，不适合用于强腐蚀性酸碱介质、高温蒸汽或者带硬质固体颗粒的介质输送管路，避免密封件被腐蚀或者颗粒划伤阀芯密封面造成内漏。建模过程中需要重点关注阀杆与阀芯的配合间隙、密封座的压缩量参数，间隙过大会导致阀芯转动偏心出现内漏，密封座压缩量过大则会导致操作扭矩急剧升高，开关手感卡顿，长期使用还会加速密封件的磨损，缩短阀门的整体使用寿命。
