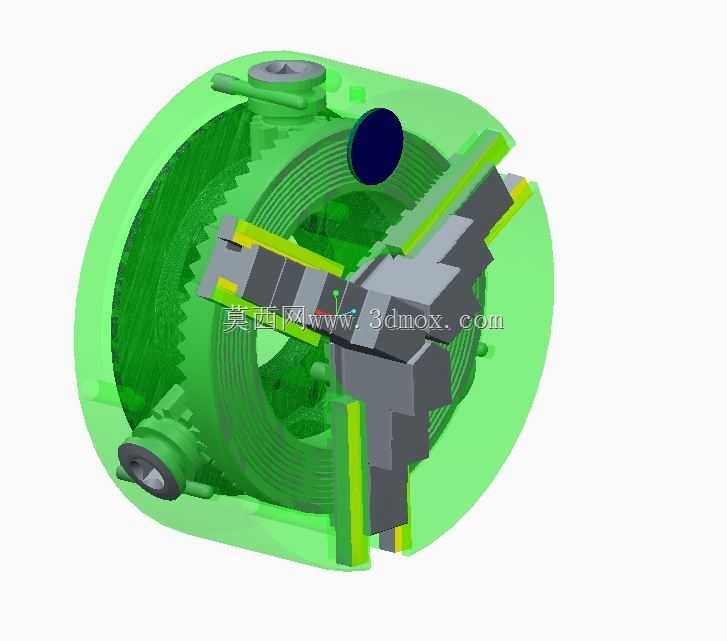

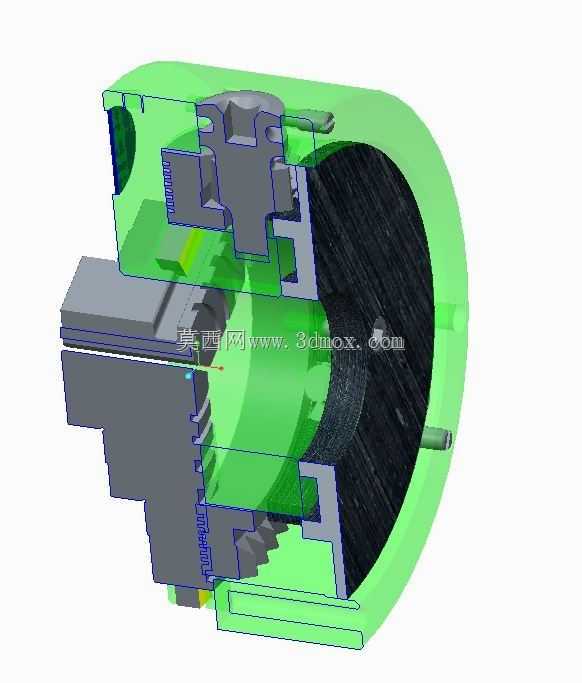

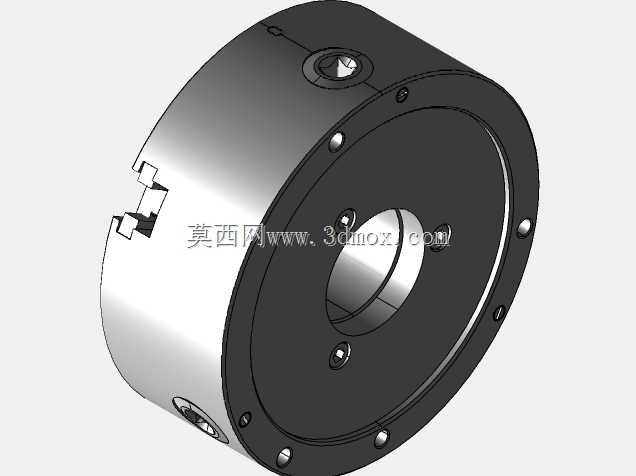

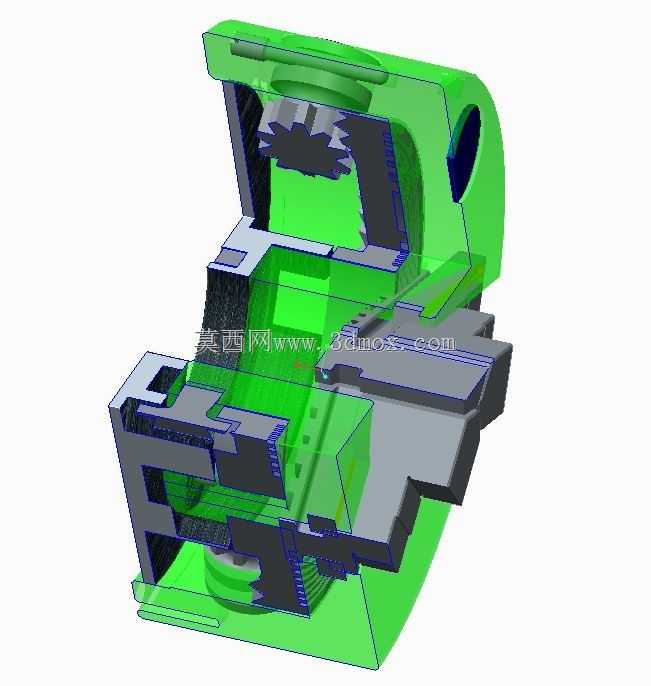

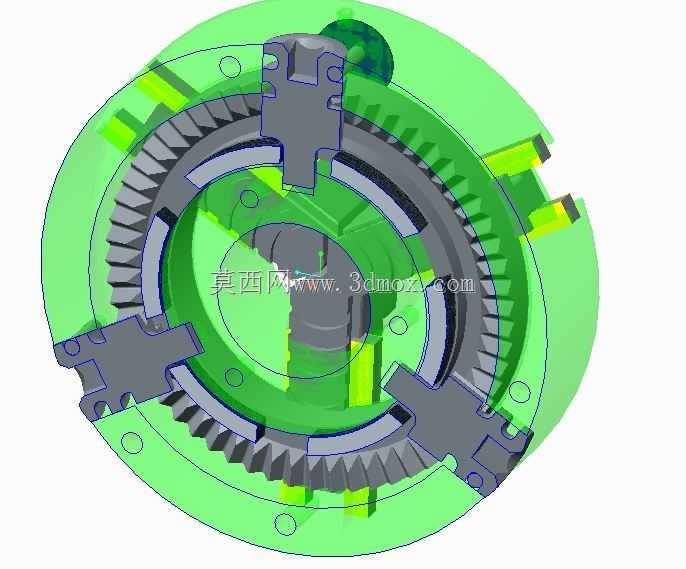

车床三爪自定心夹头内部结构展示

这款夹头是车床加工环节中承担工件装夹定位功能的核心功能部件，主要应用于普通卧式车床、数控车床的回转类零件加工作业场景，在轴类、盘类、套类零件的车削加工工序中，为待加工工件提供稳定可靠的装夹支撑，抵消车削过程中切削力带来的振动与位移，保障加工过程的稳定性与工件的尺寸精度。从实际使用场景来看，该夹头可适配不同直径规格的回转类工件，既能够完成小直径细长轴的装夹定位，也可适配大尺寸盘类零件的夹持需求，覆盖常规机械加工车间绝大多数回转类零件的装夹要求，是车床设备上不可或缺的配套工装部件。从功能特性来看，该夹头采用三爪同步联动的结构设计，三个卡爪可沿径向同步移动，在夹持工件时能够自动实现工件中心与车床主轴回转中心的对中，无需操作人员反复找正工件位置，大幅降低装夹辅助时间，提升加工效率；夹头内部设置有螺旋传动结构，通过外部扳手的扭矩输入，带动内部平面螺纹盘转动，进而驱动三个卡爪同步做径向的进给或退回动作，传动过程平稳可靠，夹持力可根据工件材质与加工参数灵活调整，既能够保证装夹牢固不打滑，也可避免夹持力过大造成薄壁工件的装夹变形。从设计思路来看，该夹头采用半剖的结构呈现形式，清晰展示了内部螺旋传动副、卡爪导向槽、壳体连接结构的布局关系，整体结构设计紧凑，在保证足够结构强度与夹持刚性的前提下，尽可能压缩夹头自身的径向尺寸，减少对车床加工行程的占用；内部传动部件均采用对称式布局，保障夹头高速回转时的动平衡性能，避免高速车削过程中因结构不对称产生振动，影响工件加工表面质量。从安装边界与尺寸适配来看，该夹头后端设置有与车床主轴端匹配的连接接口，可直接适配标准规格的车床主轴安装位，安装时无需额外制作过渡连接配件；夹头的最大夹持直径、最小夹持直径均覆盖常规车床的加工范围，卡爪行程满足不同直径工件的装夹切换需求，夹头自身的轴向长度控制在合理区间，安装后不会与车床刀架、尾座等部件产生运动干涉，适配常规车床的安装空间要求。夹头外部壳体采用高强度结构设计，可承受车削过程中的切削冲击与负载，内部传动接触面均做了耐磨处理，长期使用下磨损量小，能够长期保持夹持精度，延长部件的使用寿命。
