倾斜式模块化皮带输送设备结构设计

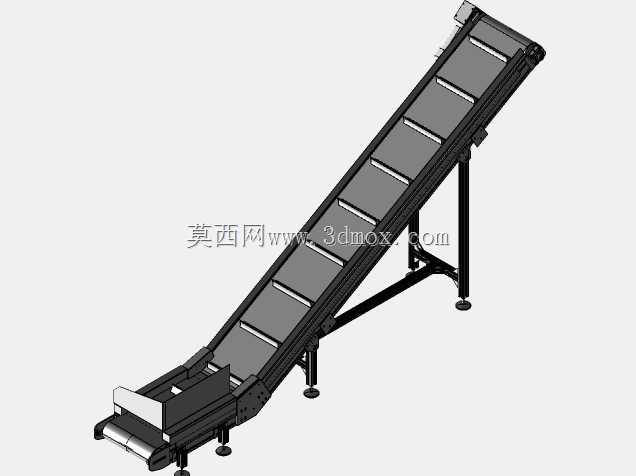

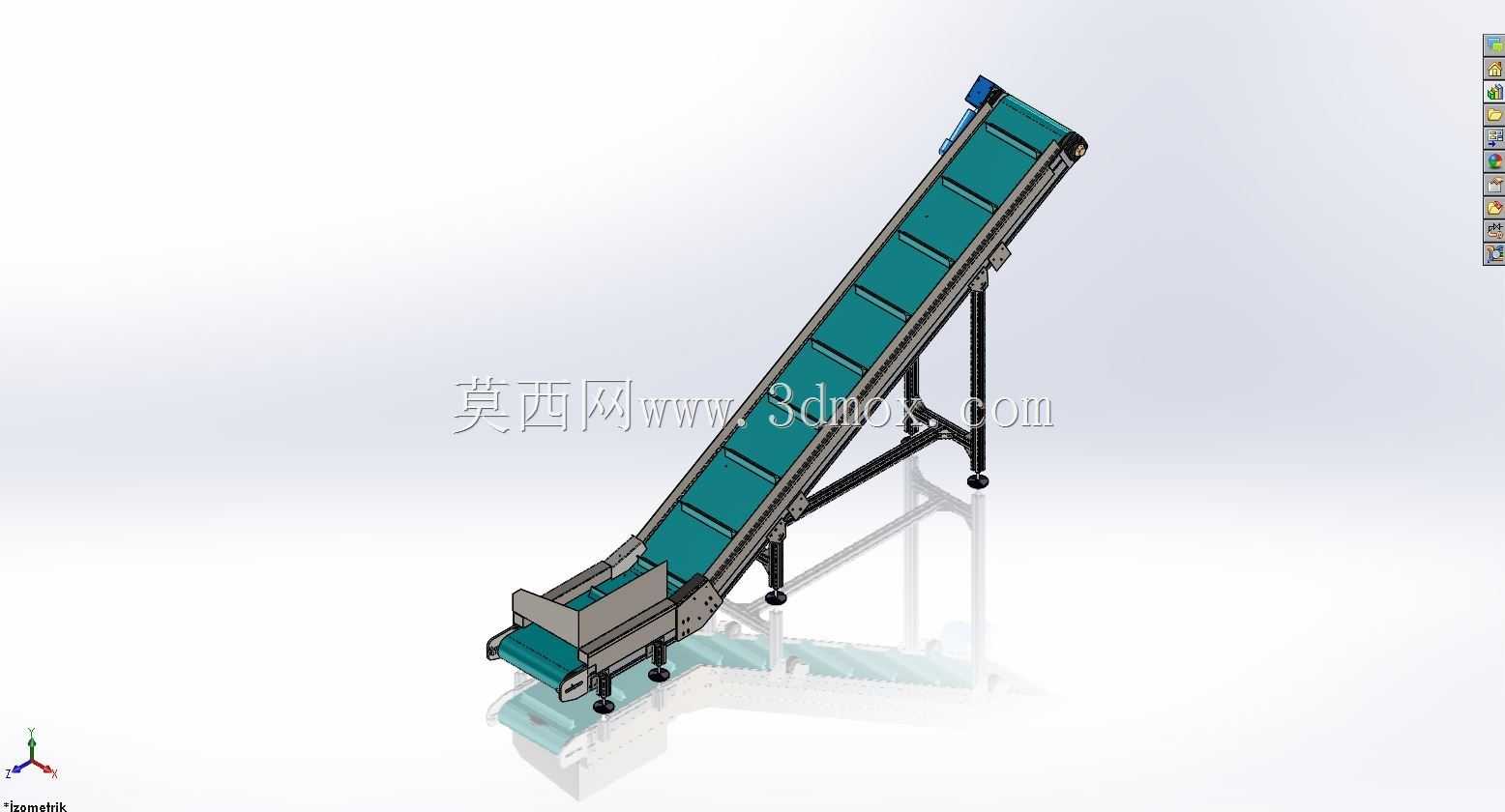

这款倾斜布置的模块化带式输送设备，主要面向生产车间内存在高低差的物料转运场景，可衔接不同高度的生产工位、料仓入口与包装设备，常见于食品加工、电子零部件组装、农副产品分拣、日化产品包装等生产线中，用来完成散料、小型盒装件、袋装工件的连续爬坡提升输送，替代人工完成高低位的物料搬运，有效降低作业人员的重复劳动强度，压缩生产线上下料的等待时长。设备整体采用倾斜式布局，下部水平接料段可直接对接低位出料的生产设备或人工上料工位，上部倾斜段可将物料平稳输送至高位接料点位，接料端设置的挡边结构可避免散状物料在进料时洒落，输送皮带表面带有横向挡条，可在爬坡过程中承托物料，防止物料因重力下滑，保障大倾角输送过程中的物料稳定性。设备的机架采用模块化型材拼接设计，支腿部分配备可调节脚杯，可根据现场安装地面的平整度调整设备水平度，同时也可在一定范围内微调设备的安装高度与倾斜角度，适配不同现场的安装边界条件；机架侧面预留的安装位可根据使用需求加装侧边护板、光电检测支架、急停按钮盒等附属配件，无需对主体机架进行二次打孔加工。在设计过程中，充分考虑了设备的安装与维护便捷性，驱动单元布置在设备上部的出料端位置，可增大传动包角提升传动效率，同时避免下部接料区域的物料碎屑、粉尘堆积对驱动部件造成影响；张紧机构设置在设备尾部，可通过调节螺栓快速调整皮带张紧度，补偿皮带长期运行产生的拉伸形变，日常维护时无需拆解主体结构即可完成皮带更换、轴承润滑等常规保养操作。设备的整体外形紧凑，下部接料段的水平延伸长度可根据现场工位布局灵活调整，倾斜段的角度可在常用爬坡角度范围内适配，支腿的横向支撑结构可保障设备运行时的整体稳定性，即使在持续满载运行的工况下也不会出现明显晃动，设备两侧预留的安全间隙可满足生产线安全防护的安装要求，不会与周边设备、管线产生安装干涉，可直接集成到现有自动化生产线中，也可作为独立的物料提升单元单独使用，适配多场景的物料输送需求。
