砂石洗选处理成套生产线设备结构

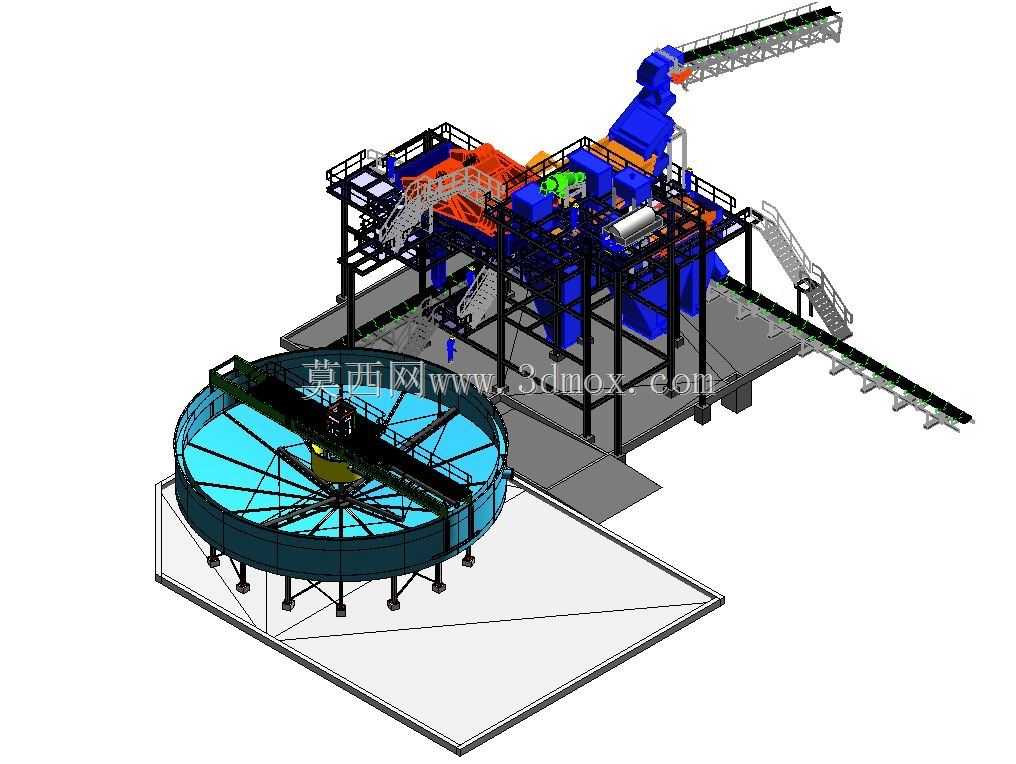

　　这套三维结构完整还原了砂石料洗选加工环节的成套处理产线布局，从物料流转的全链路出发，整合了预处理、洗选分级、物料输送、浓缩沉降多个功能单元的结构衔接，完全匹配矿山骨料加工、建筑用砂生产、矿料提纯分选场景的现场布置需求。整套设备的布局逻辑完全贴合现场作业的物料流向，前端接入破碎后的来料后，首先通过架设在钢结构平台上的分级洗选主机完成泥砂分离、骨料表面附着物剥离的作业，平台上预留了检修通道与防护护栏，不同功能模块之间通过溜槽实现无动力转接，减少额外的动力消耗与物料洒落风险。平台侧方延伸出的倾斜输送栈桥负责将洗选完成的成品物料输送至下游堆存或转运环节，栈桥的桁架结构采用分段式设计，可根据现场场地高差调整支撑腿高度，适配不同地形的安装需求。

　　画面左侧的大型圆形浓密装置是整套系统的水处理核心单元，主要负责收集洗选环节产生的泥浆废水，通过中心传动的刮集机构将沉降后的浓浆汇集至底部排料口，上层澄清的溢流水可回流至洗选主机循环使用，大幅降低生产过程中的水资源消耗，该装置的底部采用多支腿均布支撑结构，安装时需保证基础平面的水平度误差控制在合理范围内，避免刮臂运行时出现卡滞、偏磨问题。整套产线的钢结构平台采用模块化框架设计，不同功能单元的安装支座提前在框架上预留了定位基准，现场安装时可按照分段模块依次拼接，减少现场焊接的工作量，平台的楼梯踏步、临边防护的结构尺寸完全符合工业作业场所的安全规范，操作人员可通过楼梯到达各个设备的检修点位，完成易损件更换、日常巡检等作业。

　　设计过程中充分考虑了不同单元的检修空间预留，洗选主机的传动部件侧方预留了足够的吊装操作空间，浓密机的驱动装置位于平台中心位置，周边预留了检修操作面，输送栈桥的托辊更换位置也预留了操作间隙，避免后期运维时出现空间不足无法操作的问题。从安装边界来看，整套产线的横向跨度覆盖浓密机到输送栈桥尾端的距离，纵向高度从地面基础到栈桥最高点的高差，在前期场地规划时需要在设备周边预留不小于1.5米的巡检通道，浓密机的周边需要预留排浆管道的铺设空间，平台下方的空间可布置配套的泵组、管道阀门等辅助设施，充分利用竖向空间减少整体占地面积。设备的物料转接点全部设置了导料与防洒落结构，减少生产过程中的物料飞溅与粉尘外溢，洗选主机的箱体结构做了加强筋布置，

　　避免长期受物料冲击、水体浸泡出现结构变形，浓密机的池体采用分段拼接式壁板，可根据处理量需求调整池体直径与深度，适配不同规模的生产线处理能力。整套结构的受力传递路径清晰，所有设备的动载荷最终通过钢结构支撑腿传递至地面混凝土基础，设计时针对不同位置的载荷大小做了对应截面的型钢选型，避免运行过程中出现结构共振、支撑变形等问题，输送栈桥的桁架结构根据输送物料的重量、跨度做了挠度校核，保证满载运行时的结构稳定性。
