大桶水生产线连续式注水作业设备

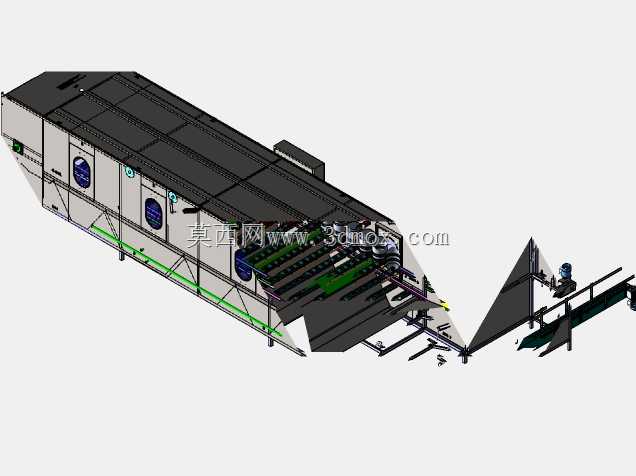

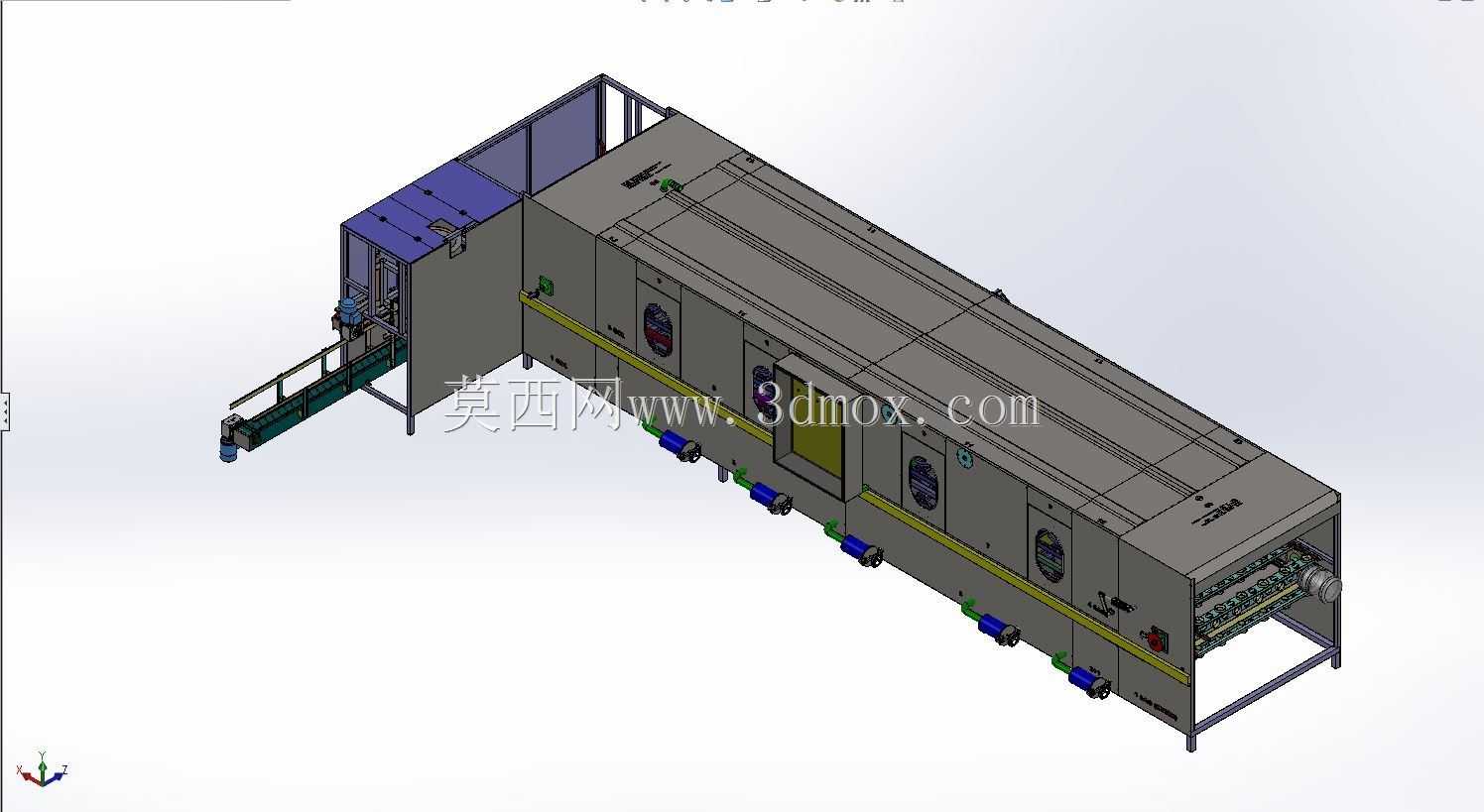

　　这套设备主要面向桶装饮用水生产车间的连续注水工序，适配19L大容量桶装水的规模化生产场景，是桶装水灌装线中段的核心作业单元，衔接前段空桶上料、内壁清洗工位与后段封盖、灯检、贴标工位，承担定量注水、液位管控的核心作业功能。从整体结构布局来看，设备采用长条形卧式主体框架设计，主体框架采用工业级矩形钢管焊接成型，外部覆盖304不锈钢拉丝护板，满足食品生产车间的卫生清洁要求，护板上预留的透明观察窗可直接观测内部注水工位的运行状态，无需频繁拆卸护板即可完成日常巡检。设备左侧集成独立的进桶输送接驳段，采用平顶链板输送结构，链板宽度适配标准19L桶装水桶身直径，输送段侧边设置导向护栏，护栏采用圆弧形过渡设计，避免桶身输送过程中出现磕碰划伤，

　　同时护栏位置可通过侧边的调节螺栓进行横向调整，适配不同桶径的包装容器注水需求。设备内部沿输送方向依次排布多组注水工位，每个工位配置独立的注水升降头、液位检测组件与桶身定位机构，当空桶随输送线进入对应工位后，定位机构先对桶身进行周向固定，避免注水过程中桶身偏移导致的液体喷溅，随后注水头下降伸入桶口内部，采用下行潜入式注水方式，减少注水过程中水流冲击产生的气泡，保障注水液位精度，注水完成后注水头抬升，定位机构释放，桶体随输送线进入下一工序。设备底部沿长度方向均匀排布多组流体管路接口与支撑调节脚杯，支撑脚杯可进行高度调节，调节范围覆盖±50mm，能够适配车间地面不平整的安装场景，保障设备整体水平度，避免输送链板运行过程中出现跑偏问题；

　　流体管路采用快装卡箍连接方式，便于后期拆卸清洗与管路维护，管路排布沿设备底部框架侧边走线，预留充足的操作空间，避免管路干涉输送组件的运行。设备右侧设置出桶接驳段，可直接对接后续封盖设备的输送入口，整体输送速度可根据生产线节拍进行无级调整，单段设备最大可适配每小时1200桶的生产节拍，满足中型饮用水生产企业的产能需求。从设计逻辑来看，这套设备在建模阶段充分考虑了食品生产设备的卫生要求，所有与水体接触的部件均采用食品级304不锈钢材质，结构设计上避免出现卫生死角，护板与框架的连接采用可拆卸式快拆结构，便于日常生产结束后的清洁消杀作业；设备的传动组件全部内置在护板内部，外部无裸露的传动齿轮、链条等部件，既避免生产过程中润滑油滴落污染产品，

　　也能降低操作人员误触的安全风险。设备侧面预留的电气安装槽可集成布置液位传感器、电磁阀、控制线路等电气元件，电气走线全部采用穿线管防护，符合车间电气安全规范，整体安装边界长度约6.8米，宽度约1.6米，主体高度约2.1米，进桶端输送面高度为0.85米，与行业内常规桶装水生产线的输送面高度保持一致，无需额外搭建过渡输送台即可完成线体对接，降低生产线改造的适配成本。设备顶部设置的检修盖板可整体掀开，便于后期对内部注水组件、输送传动部件进行维护更换，无需拆解侧面护板即可完成大部分常规维保作业，缩短设备停机维护的时间。在实际应用场景中，这套设备可适配纯净水、矿泉水、山泉水等不同类型饮用水的灌装注水作业，通过调整注水头的注水流量参数与液位检测阈值，可适配不同容量规格的桶装水产品，部分结构经过简单调整后也可用于其他大容量液态食品的定量注液工序，具备一定的工序适配灵活性。建模过程中对设备的管路排布、组件干涉情况进行了完整校验，所有运动部件的行程范围都预留了充足的安全间隙，避免实际生产运行中出现部件碰撞、管路拉扯的问题，框架的受力结构经过受力校核，满负载运行状态下框架形变量控制在0.5mm以内，保障长期运行的结构稳定性。
