PVC门窗扇组装加工专用机架设备

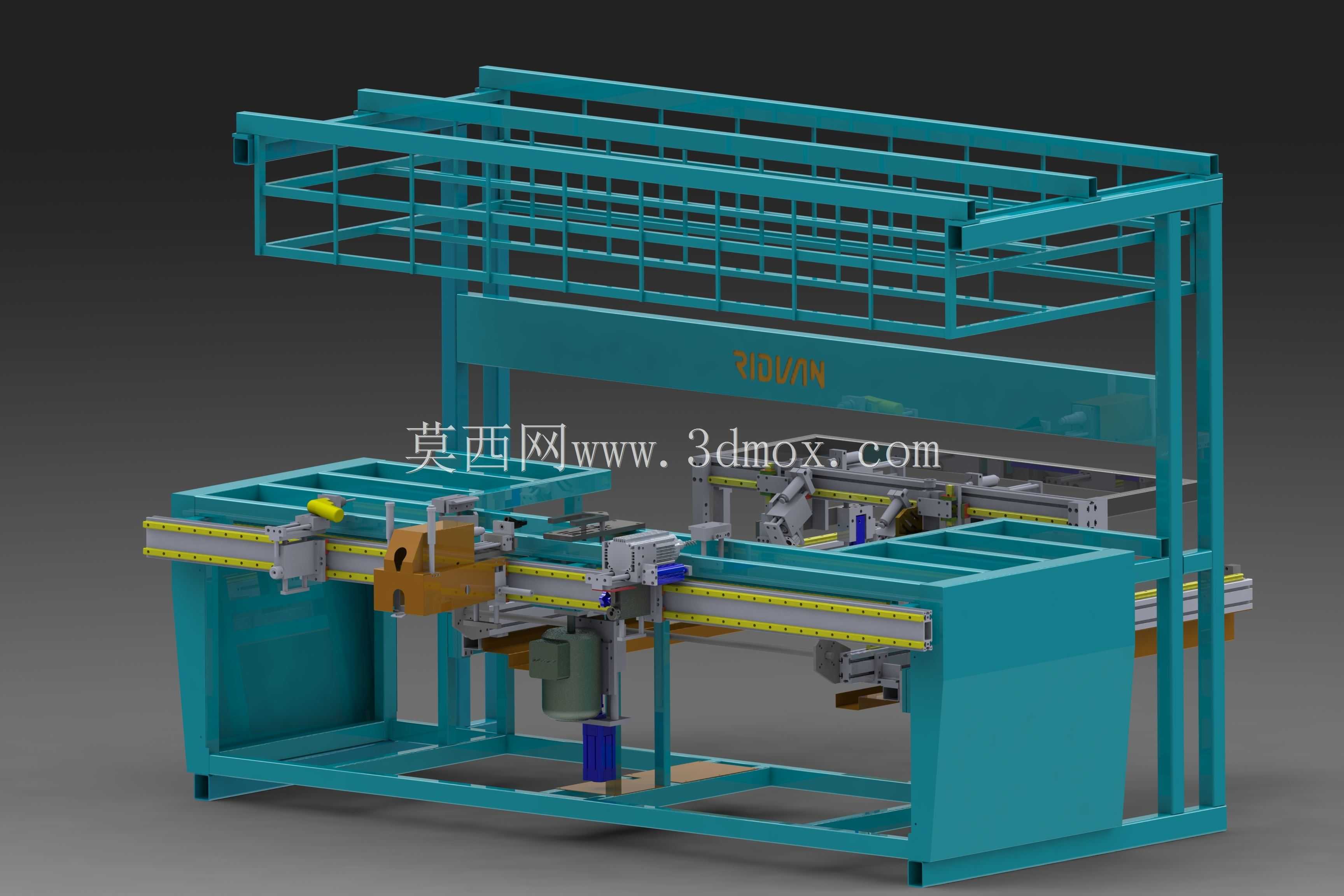

　　这套设备主要面向PVC型材门窗加工生产场景，是门窗扇组装工序的专用工位载体，适配塑钢门窗生产车间的流水线排布需求，承担型材定位、组件拼接、辅件安装过程中的承载与导向功能。从结构布局来看，设备采用分体式台架加顶部防护框架的双层设计，下部台架为整体焊接式方管承力结构，台面预留多组线性导轨安装位，可适配不同长度规格的PVC型材横向输送，导轨侧方配套可调式定位挡块，能够根据型材截面尺寸、门窗扇设计幅宽快速调整夹持间距，无需额外制作适配工装即可覆盖常规民用塑钢门窗的加工尺寸范围。台架中部预留的安装空腔，可集成气动压合组件、型材钻孔动力头、五金件安装定位模组，不同工序的功能模块可通过台架上预制的T型槽螺栓孔位快速拆装，

　　满足小批量多规格门窗产品的柔性生产需求。顶部的框架结构采用网格护栏设计，一方面可作为工位照明灯具、气动管路走线槽的安装载体，另一方面能够阻挡加工过程中可能弹出的型材碎屑、工具掉落风险，同时不会遮挡操作人员的作业视线，框架横梁预留的吊点可满足整台设备的车间移位吊装需求，无需额外焊接吊耳即可完成转场安装。设备的安装边界需要结合车间流水线的排布高度确定，台面高度适配成年操作人员站立作业的舒适区间，底部配套可调式支撑脚，可在地面平整度偏差15mm以内的车间完成调平，无需额外预埋安装地脚，设备整体宽度控制在常规车间通道允许的设备排布尺寸内，两侧预留的操作空间可满足两名操作人员同时在工位两侧完成辅件安装、型材对位作业。

　　设计过程中针对PVC型材易刮花的特性，所有与型材直接接触的定位块、输送滚轮均采用非金属耐磨材质，避免硬质金属接触造成型材表面划痕，影响成品外观质量；导轨的运行阻尼经过匹配调校，推动型材移动时无卡顿、无窜动，定位重复精度可控制在门窗组装允许的公差范围内，无需反复对位调整即可保证拼接缝隙的均匀度。台架的焊接结构经过去应力处理，长期承重使用不会出现台面变形、导轨安装位偏移的问题，整体框架的抗扭强度可满足压合组件工作时的反作用力承载需求，不会因为压合作业产生的冲击力导致设备晃动、定位失准。设备两侧预留的扩展接口可对接上游的型材切割下料工位输送线，以及下游的五金件调试、成品检验工位，能够直接嵌入现有塑钢门窗生产线实现连续作业，

　　也可作为独立工位用于小规模门窗加工门店的零散订单生产，适配不同生产规模的使用场景。在结构细节上，台架下部预留的电气元件安装腔可将控制按钮、气动阀组集中布置，操作面板设置在工位侧方的易触及位置，操作人员无需大幅移动身体即可完成设备的启停、压合动作触发，降低作业过程中的无效动作占比，提升单工位的作业效率。顶部框架的网格间距经过优化，既能够满足防护要求，也可临时放置常用的手动工具、密封胶条等小件物料，减少操作人员取放物料的走动距离。
