苏德邦苏15吨物料承接料斗支撑结构

　　这套结构主要面向散料装卸转运场景设计，常见于砂石料场、粮食仓储转运点、建筑废料回收场站这类需要短距离承接、暂存散状物料的作业环节，核心作用是在自卸车卸料时承接下落物料，通过料斗的导流斜面将物料归集到下方的输送设备或者转运料仓内，避免物料散落堆积在地面，减少后续人工清理的工作量，同时控制物料下落的流向，降低卸料过程中的扬尘与物料飞溅问题。

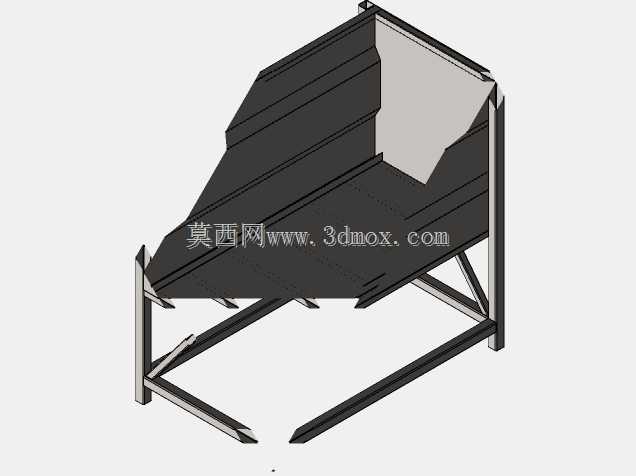

　　从结构组成来看，整体分为上部料斗腔体与下部支撑框架两个核心部分，料斗腔体采用多块折弯钢板拼接成型，迎料面设置了倾斜导料角度，这个角度是结合散料的安息角设计的，能够保证砂石、粮食、破碎废料这类常见散料在自重作用下顺利滑向出料口，不会在斗体内出现积料、挂壁的问题；料斗的侧壁做了加厚折边处理，折边位置预留了拼接焊接的坡口，既能够提升侧壁的抗冲击刚度，应对自卸车卸料时大块物料的冲击载荷，也能降低现场拼接焊接的作业难度，不需要额外加装拼接衬板就能保证焊接强度。下部支撑框架采用矩形钢管焊接成型，框架的四个立柱垂直设置，立柱之间加装了斜向支撑肋，斜撑的角度经过受力校核，能够将料斗传递的竖向载荷、卸料时的水平冲击载荷均匀分散到四个支脚位置，支脚底部预留了地脚安装孔，可以直接通过膨胀螺栓固定在硬化混凝土地面上，也可以搭配减震垫使用，降低卸料冲击带来的结构振动与地面传导噪音。

　　设计过程中优先考虑了现场安装的便捷性，整个结构拆分后的部件尺寸都控制在常规货运车辆的装载边界内，不需要超限运输，现场只需要按照拼接标记完成焊接或者螺栓紧固即可完成组装，不需要大型吊装设备长时间配合，适合在场地条件有限的中小型场站快速部署。料斗的上口尺寸匹配常见15吨级自卸车的货箱卸料宽度，车辆倒车到位后货箱抬起即可直接对准料斗上口卸料，不需要额外调整车辆位置，能够压缩单次卸料的对位时间，提升场站的物料转运效率；料斗的下口尺寸可以根据后续对接的输送设备带宽调整，当前结构的下口预留了法兰安装位，能够直接对接皮带输送机的进料口，也可以加装手动闸板控制物料的下料速度，适配不同的下游物料处理节拍。

　　结构的受力计算重点考虑了满载工况下的静载荷与卸料瞬间的动载荷系数，料斗钢板的厚度选型能够承受15吨物料满斗放置的静压力，同时应对卸料时大块物料从3米左右高度下落的冲击，不会出现钢板凹陷、焊缝开裂的问题；支撑框架的管材选型经过抗弯、抗扭校核，在满载偏载的极端工况下，也就是物料堆积在料斗单侧的情况下，框架的变形量控制在允许范围内，不会出现结构失稳倾斜的风险。所有外露的钢结构边缘都做了倒角处理，避免现场安装、运维人员被锋利边角划伤，焊接位置要求满焊后做焊渣清理，涂刷防锈底漆与面漆，能够适应户外露天作业的腐蚀环境，延长结构的整体使用寿命。

　　在安装边界方面，四个支脚的安装点位需要保证地面的承载力满足要求，混凝土地面厚度不低于200mm，安装后需要保证料斗上口的水平度误差不超过千分之三，避免导料斜面出现角度偏差导致物料偏流，影响下料的顺畅度；料斗的安装高度需要根据下游输送设备的进料口高度调整，当前结构的支脚预留了高度切割余量，现场可以根据实际需求截断支脚调整整体高度，不需要重新制作支撑结构，适配不同场站的设备布局需求。日常运维过程中，只需要定期检查焊缝位置是否有开裂、支脚固定螺栓是否松动，料斗内壁如果出现磨损可以加装耐磨衬板即可，整体维护成本较低，适合长期连续作业的散料转运场景使用。
