PVC型材四头焊接加工生产设备

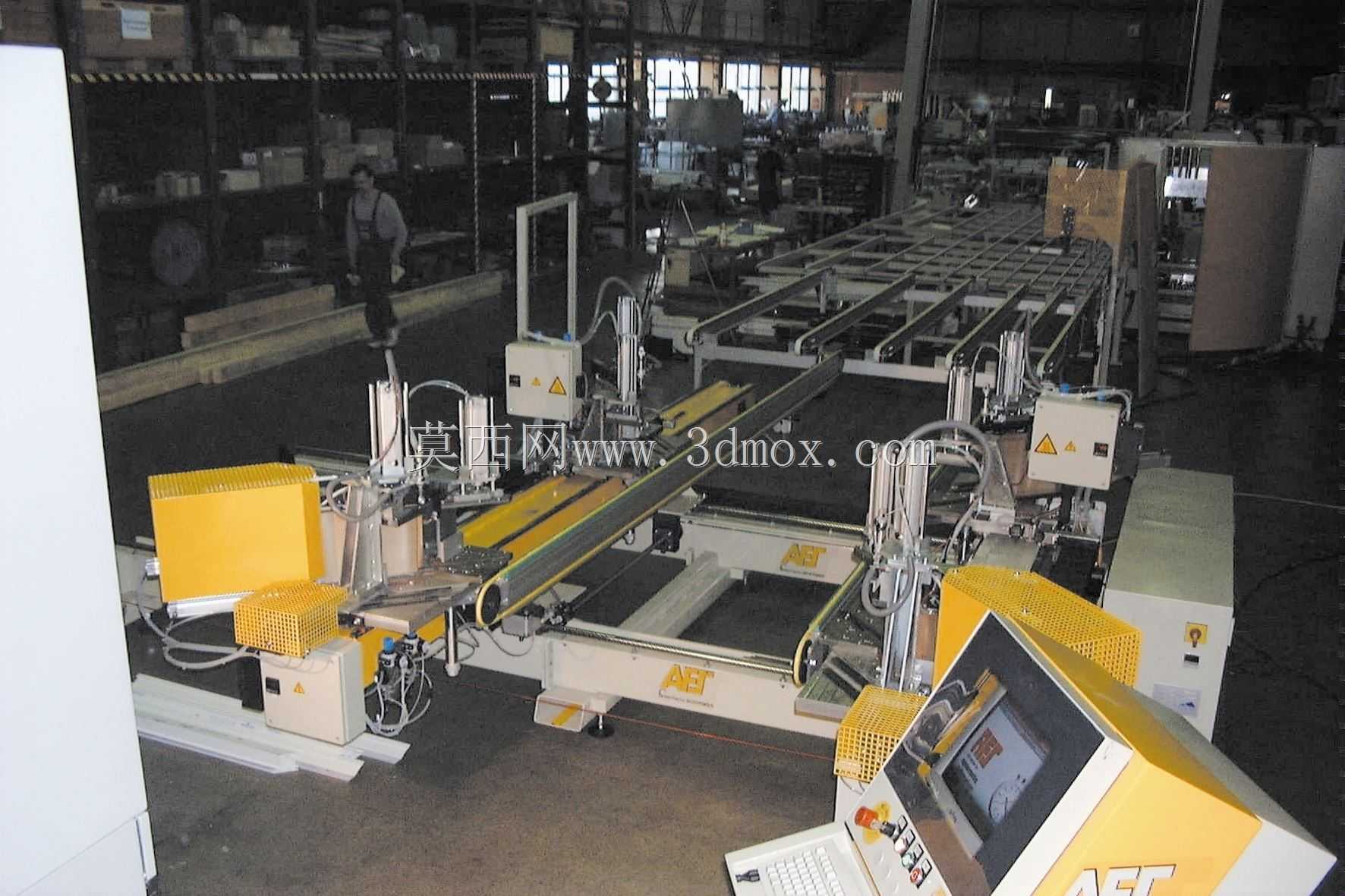

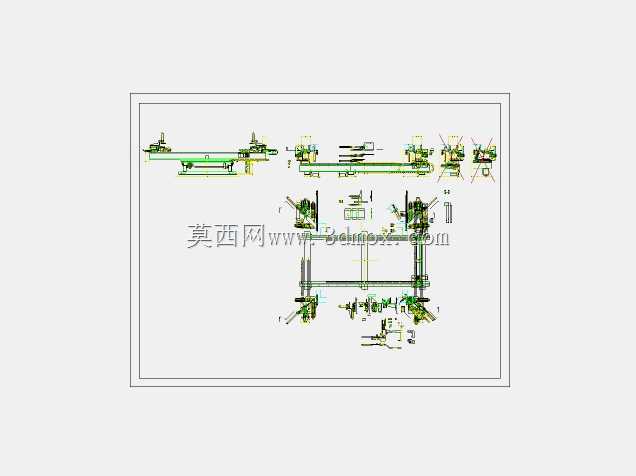

　　这套设备主要面向PVC门窗型材的批量加工作业场景，在塑钢门窗生产车间的型材拼接工序中承担核心加工职能，可同步完成PVC型材四个角位的热熔焊接作业，替代传统单头焊接设备的多次装夹重复操作，大幅缩短整窗型材的焊接加工周期。从车间实际布局来看，设备采用长条形卧式排布，中间段为型材输送定位导轨组，导轨采用多根平行高精度铝型材作为承载基础，导轨面配套耐磨防滑的同步带输送结构，可适配不同长度规格的PVC型材进料与定位，两侧及端部分布四个独立的焊接机头单元，每个机头都集成了型材压紧机构、热熔加热板、焊瘤清理组件以及位置调节伺服轴，可根据待加工窗框的外形尺寸，沿导轨方向快速调整各机头的相对位置，适配不同规格尺寸的窗框焊接需求。

　　在功能设计层面，每个焊接机头的压紧机构采用上下双压钳结构，上压钳配置可更换的非金属压块，避免压紧过程中在PVC型材表面留下压痕，下压钳带定位靠模，可精准贴合型材的型腔轮廓，保证焊接对位精度；热熔加热板采用特氟龙涂层的铸铝加热结构，加热温度可根据PVC型材的原料配方在合理区间内微调，加热板的进退动作由气缸驱动，到位后有硬限位保证加热板与型材端面的贴合间隙一致，避免出现型材熔化不均导致的焊接强度不足问题。设备前端配置人机交互操作屏，所有加工参数可通过触控界面直接设置，包括加热时长、焊接保压时长、压紧力参数、机头移动坐标等，操作屏带悬臂支撑结构，操作人员可根据站位调整屏幕角度，方便加工过程中的参数调整与状态监控。

　　从安装边界来看，设备整体长度适配常规6米以内的PVC型材加工需求，宽度方向预留了操作人员的上下料站位空间，设备底部配置可调式支撑脚杯，可在不平整的车间地面上调整设备水平度，保证导轨的直线精度，避免机头移动过程中出现卡滞或定位偏差。设备的气动管路与电气线缆全部采用拖链内置排布，沿导轨侧方的走线槽布置，避免线缆外露在加工区域被焊渣或型材剐蹭损坏，同时也方便后期的维护检修。在实际生产流程中，操作人员只需将切割好的四段PVC型材分别放置到对应机头的定位工位上，按下启动按钮后设备会自动完成型材压紧、端面加热、热熔对接、保压冷却、焊瘤初刮的全流程作业，加工完成后压钳自动松开，操作人员可直接将焊接完成的整框取下转入下一清角工序，整个加工过程无需人工干预焊接环节，有效降低人工操作的技能要求，同时保证批量加工的焊接质量一致性。

　　设计过程中针对PVC型材焊接的常见问题做了对应结构优化，比如加热板的位置补偿结构，可抵消长期高温作业产生的热变形量，保证长期使用后的焊接对位精度；每个机头的压紧力采用独立调压阀控制，可针对不同壁厚的型材调整合适的压紧力，避免薄壁型材被压变形或者厚壁型材压紧不到位出现焊口错位；输送导轨的定位面做了高频淬火处理，提升长期摩擦后的耐磨性能，延长设备的精度保持周期。设备的各个运动轴都配置了原点传感器与硬限位保护，出现误操作或者参数设置错误时会自动触发停机保护，避免设备结构碰撞损坏。在车间布局适配性上，该设备可直接对接前端的型材切割锯工位与后端的清角机、五金件安装工位，组成完整的塑钢门窗生产线，无需额外的中转转运台架，减少车间内的型材周转距离，提升整线的生产流转效率。
