手扶式内燃振动平板夯三维设计

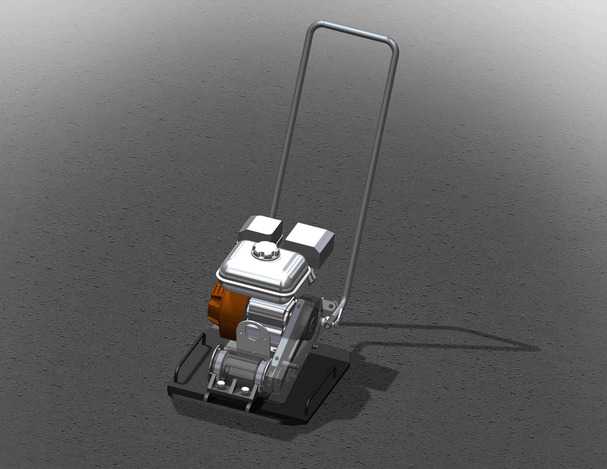

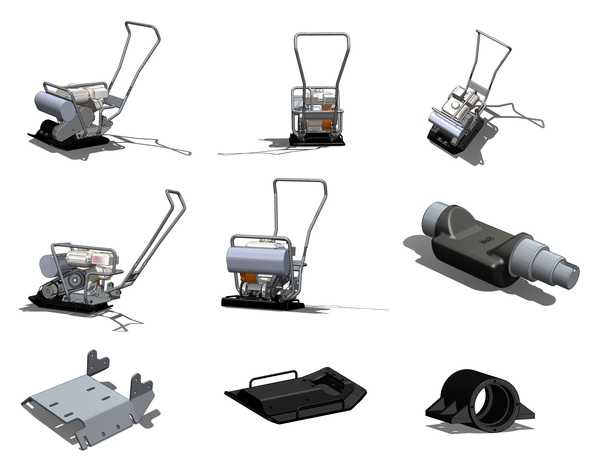

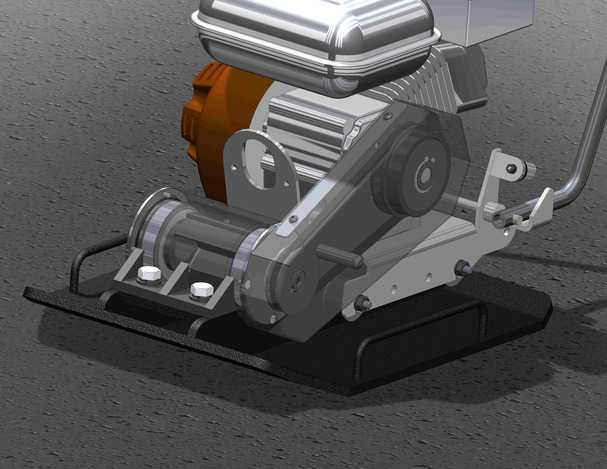

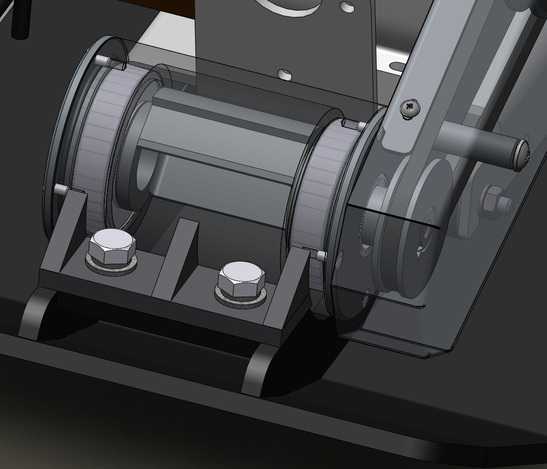

本模型为手扶式内燃振动平板夯的三维数字化设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先从整机功能布局出发，将设备拆解为动力单元、激振传动单元、夯板作业单元、手扶操控单元四大核心模块，各模块间通过精准的装配约束完成定位，确保各部件的相对位置、连接关系完全匹配真实设备的装配逻辑。动力单元部分还原了单缸内燃发动机的外部结构细节，包括油箱造型、散热鳍片排布、启动拉盘结构、消音器外形，通过材质参数区分金属缸体的磨砂铸铁质感、油箱的亮面烤漆质感、橡胶油管的哑光弹性质感，让动力部分的视觉还原度贴近真实工业产品状态。激振传动单元重点还原了内部偏心激振结构与外部传动护罩的衔接关系，建模时严格遵循振动夯的动力传递路径，确保发动机输出轴、传动连接结构、偏心块组件的同轴度参数符合设计规范，护罩部分通过曲面建模完成流线型外形设计，既还原了真实设备的防护结构，也兼顾了整机外观的协调性。夯板作业单元采用厚钢板焊接结构的建模逻辑，还原了夯板底部的平整作业面、上部与激振箱体的连接加强筋结构，通过金属材质的粗糙度参数调整，表现出夯板作为高频作业部件的耐磨金属质感，同时还原了夯板边缘的倒角处理，避免尖锐结构带来的视觉违和感。手扶操控单元采用圆管弯折建模完成扶手架的造型，还原了扶手的倾斜操作角度、顶部的防滑握把结构，以及扶手与主机架之间的减震连接结构，通过橡胶材质参数表现握把的防滑质感，金属管部分采用哑光喷塑的材质效果，还原真实设备的扶手外观。渲染阶段采用工业产品常用的影棚布光逻辑，主光源从侧上方投射形成清晰的结构阴影，辅助光源补全暗部细节避免结构死黑，环境光采用低饱和度的灰色背景突出设备主体，地面添加轻微的反射效果模拟平整的水泥地面场景，让整机的结构层次、材质差异都能清晰呈现。设计过程中充分考虑了手扶振动夯的实际使用场景，整机重心位置经过参数化调整，确保虚拟模型的重心分布符合真实设备的作业稳定性要求，各操作部件的位置、尺寸都参考人体工程学参数设置，扶手高度、操作间距都适配站立作业的操作姿态，让三维模型不仅具备外观展示效果，也能为后续的结构优化、虚拟仿真提供基础的数字模型支撑。
