顶升移栽式滚筒输送台结构设计

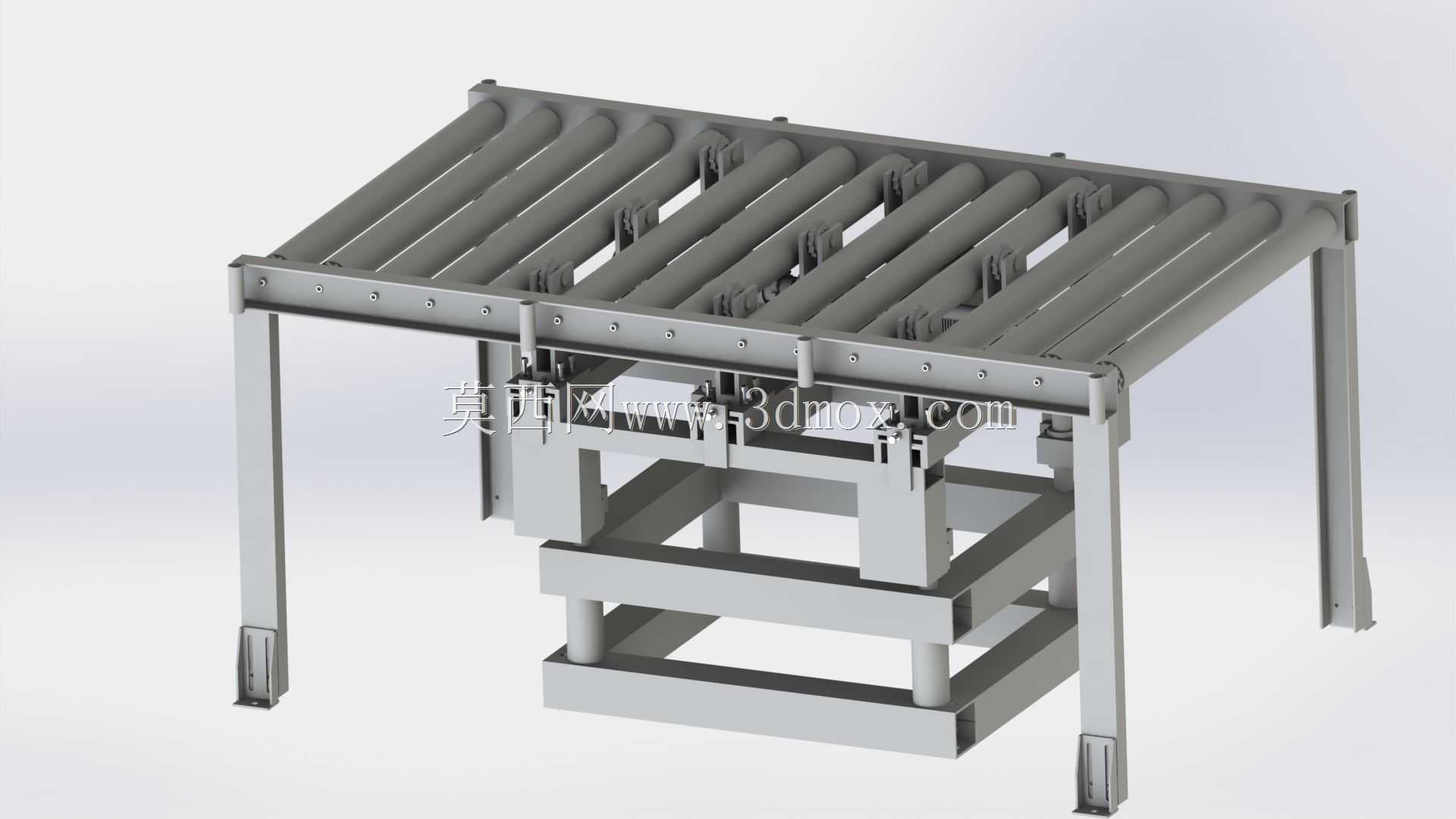

该顶升移栽滚筒输送台主要应用于生产物流输送系统中，承担直角转向、多线体汇流分流环节的物料转运任务，常见于电商仓储分拣线、汽车零部件装配线、家电组装产线、包装作业流水线等场景，可对接平面滚筒线、皮带线等多种输送载体，解决常规直线输送无法完成的工位间物料变向输送需求，替代传统人工搬运转向的作业模式，大幅降低产线物流的人工劳动强度，提升物料流转的连贯性与节拍稳定性。设备主体采用标准滚筒作为主输送载体，滚筒采用等间距排布设计，辊面保持统一水平高度，确保常规箱装、托盘装硬质物料在主输送方向上可顺畅无卡滞通行，单根滚筒两端采用精密轴承座与机架侧梁连接，转动阻力小，承载能力强，可适配常规重量范围内的工业物料输送需求。设备中部集成独立的顶升移栽机构，该机构采用多层框架式支撑结构，搭配垂直导向立柱与顶升动力安装位，当物料抵达移栽工位时，顶升机构可带动下方的横向输送组件抬升，将物料从主滚筒线上顶起脱离辊面后，即可沿垂直于主输送线的方向完成物料横向移送，实现物料在两条垂直布局输送线之间的平稳转移，移栽动作定位精准，不会对物料表面造成剐蹭损伤。整体机架采用工业型材与板材焊接组合结构，四条支撑腿底部配置可调式脚杯，可根据现场安装地面的平整度调整设备整体水平度，抵消地面不平带来的安装误差，机架侧梁预留标准安装孔位，可直接与上下游输送设备的机架对接固定，无需额外制作复杂的连接转接件。设备整体外形遵循模块化设计思路，宽度尺寸适配行业通用的标准输送线规格，长度可根据工位移栽需求灵活调整辊筒数量，安装时仅需固定支撑脚位置、对接上下游输送面高度即可完成部署，底部框架预留充足的动力元件、传感元件安装空间，方便后期加装驱动电机、位置检测传感器等配套组件，整体结构紧凑，占用车间竖向与平面空间小，维护时可直接拆卸侧梁护板对内部顶升机构、滚筒组件进行检修更换，日常运维难度低，可长时间连续稳定适配工业车间的多班次作业需求，移栽过程动作平稳，不会出现物料偏移、掉落的问题，可有效保障产线物流的运转效率。
