小型皮带输送工作台结构设计

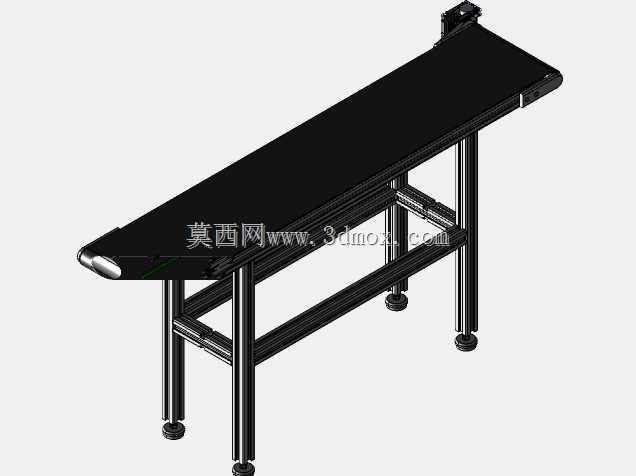

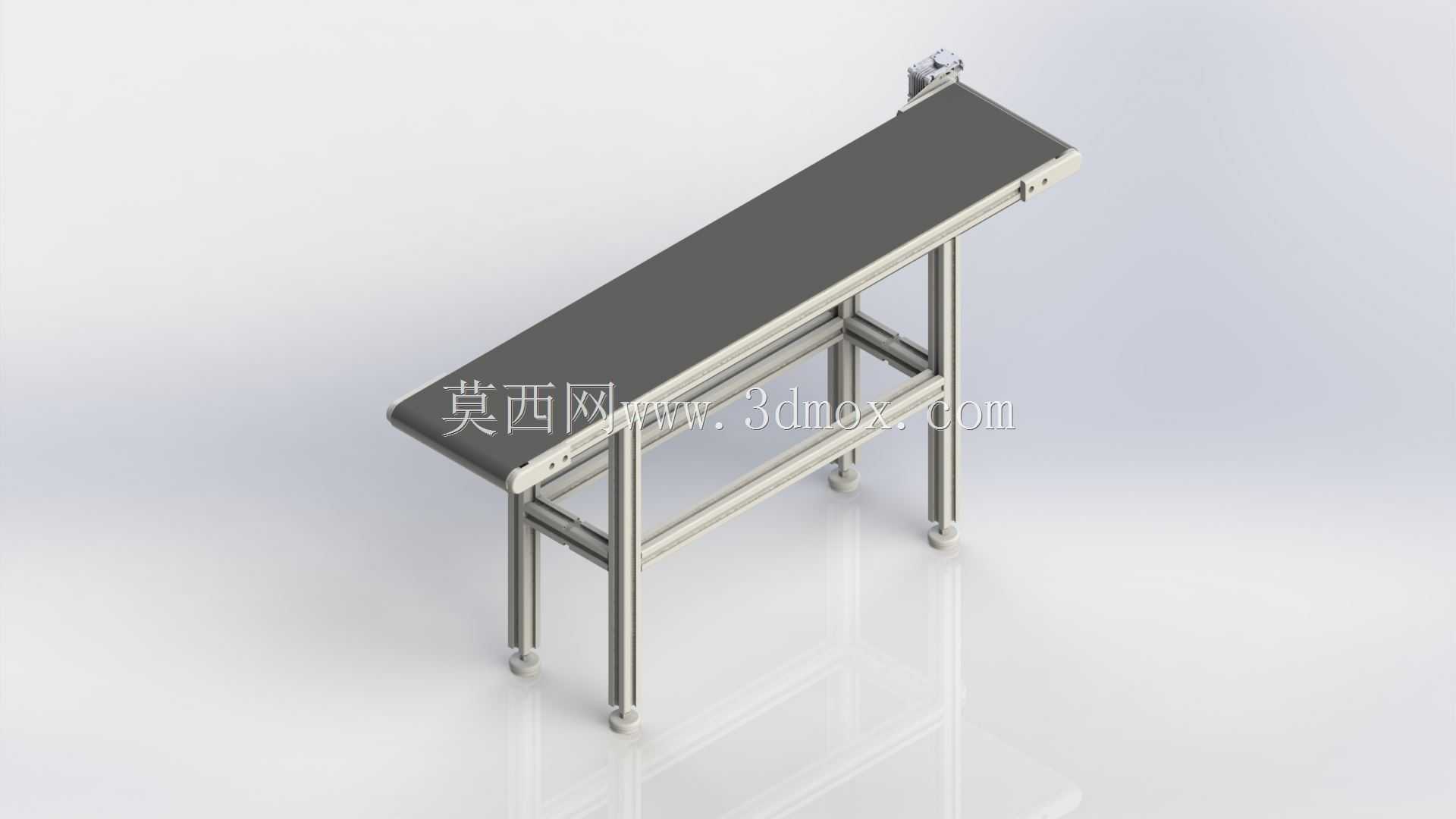

　　这款小型皮带输送设备，主要面向电子组装、小零件加工、实验室样本转运这类对输送节拍要求不高、负载较轻的场景，很多精密零部件生产线上的工位间物料传递，或是小型包装线的进料衔接段，都会用到这类紧凑型输送单元，相比大型输送线，它的占地空间小，布置灵活，不需要复杂的地基固定，直接放置在平整地面就能投入使用。从结构设计来看，机架采用标准工业铝型材拼接，没有采用焊接钢结构，一方面是铝型材本身的自重更轻，单人就能完成移位调整，另一方面型材的T型槽结构方便后续加装传感器、挡停机构、导向护栏这类附属配件，不需要额外在机架上打孔焊接，调整工位布局的时候拆装效率很高。支脚部分搭配了可调脚杯，能够适应地面存在的微小高度差，

　　调整脚杯的旋入深度就能把整个输送面调至水平，避免皮带运行过程中出现跑偏、物料向一侧滑移的问题，脚杯的底座采用防滑橡胶材质，放置在环氧地坪或者水磨石地面上不会出现打滑移位，也不会刮伤车间地面涂层。输送面采用平皮带结构，皮带表面做了哑光防滑处理，对于重量在5公斤以内的盒装、片状、小型工装托盘类物料，都能提供足够的摩擦力实现平稳传送，不会出现输送过程中物料打滑停滞的问题。驱动端布置在输送线的尾部，采用一体化的减速驱动辊，把驱动电机和传动辊整合在一起，省去了外置的链传动或者皮带传动结构，既减少了整体的占用空间，也降低了传动环节的故障点，日常维护只需要定期检查皮带张紧度即可，不需要频繁给传动链条加注润滑脂，

　　适合在对洁净度有一定要求的车间环境使用。张紧机构设计在两端的辊筒安装座上，通过调节安装座的前后位置就能调整皮带的张紧力，同时也能微调辊筒的平行度，纠正皮带跑偏的问题，调节结构采用细牙螺纹，调整精度高，不会出现调整过量导致皮带过度拉伸的问题。从安装边界来看，这款输送设备的整体宽度控制在400毫米以内，长度可以根据实际工位需求在1米到2米区间调整，输送面的高度可以在700毫米到900毫米之间通过更换不同长度的铝型材支脚来适配，能够和常规的工作台高度、生产线接驳高度匹配，不需要额外做高度转接结构。设备的侧边预留了标准的传感器安装位，可以根据实际使用需求加装光电检测开关，实现物料到位检测、自动启停控制，也可以在侧面加装小型的挡停气缸，

　　实现物料的定点停留，满足工位装配、扫码检测这类工序的需求。在设计过程中，特意控制了整体的重心高度，所有的结构件都尽量向机架中心靠拢，即使输送面放置偏重的物料，也不会出现设备倾翻的问题，机架的横向连接杆采用和支脚同规格的铝型材，既提升了整体机架的结构刚性，避免长时间运行后机架出现变形，也可以作为附件安装的基准面，比如放置接线槽、安装小型控制盒都可以固定在横向连接杆上。皮带的下方设置了光滑的托板，托板采用薄铝板制作，表面光滑摩擦阻力小，皮带在承载物料的时候不会因为自重出现下凹，保证输送面全程平整，即使是尺寸较小的薄片状零件，也不会因为皮带凹陷出现卡滞的问题。两端的辊筒都做了动平衡处理，运行过程中振动很小，输送速度稳定，不会出现物料跳动的问题，适合输送表面容易刮花的精密零件，比如注塑外壳、PCB板这类对输送平稳性要求较高的物料。整体结构没有复杂的定制加工件，90%以上的零部件都是标准工业配件，后期维护更换配件的成本很低，不需要专门定制特殊规格的备件，常规的工业配件供应商都能采购到替换件，对于小型加工厂、实验室这类没有专门设备维护团队的使用场景来说，能够大幅降低后期的运维难度。
