激光加工用马基诺式喷射执行部件结构

　　在精密激光加工产线的工位布局中，这类喷射执行部件常被布置在激光聚焦头的侧方安装位，承担加工过程中的辅助介质喷射功能，不管是金属薄板的激光切割工位，还是非金属材料的激光打标、微刻蚀工位，都能看到同结构原理部件的应用，它的核心作用是在激光束作用于工件表面的瞬间，将高压辅助气体精准输送到加工熔池位置，吹走熔融状态的加工废屑，同时避免加工飞溅物粘附在聚焦镜保护片上，还能在一定程度上冷却加工区域的热影响层，减少工件因局部高温产生的形变余量。

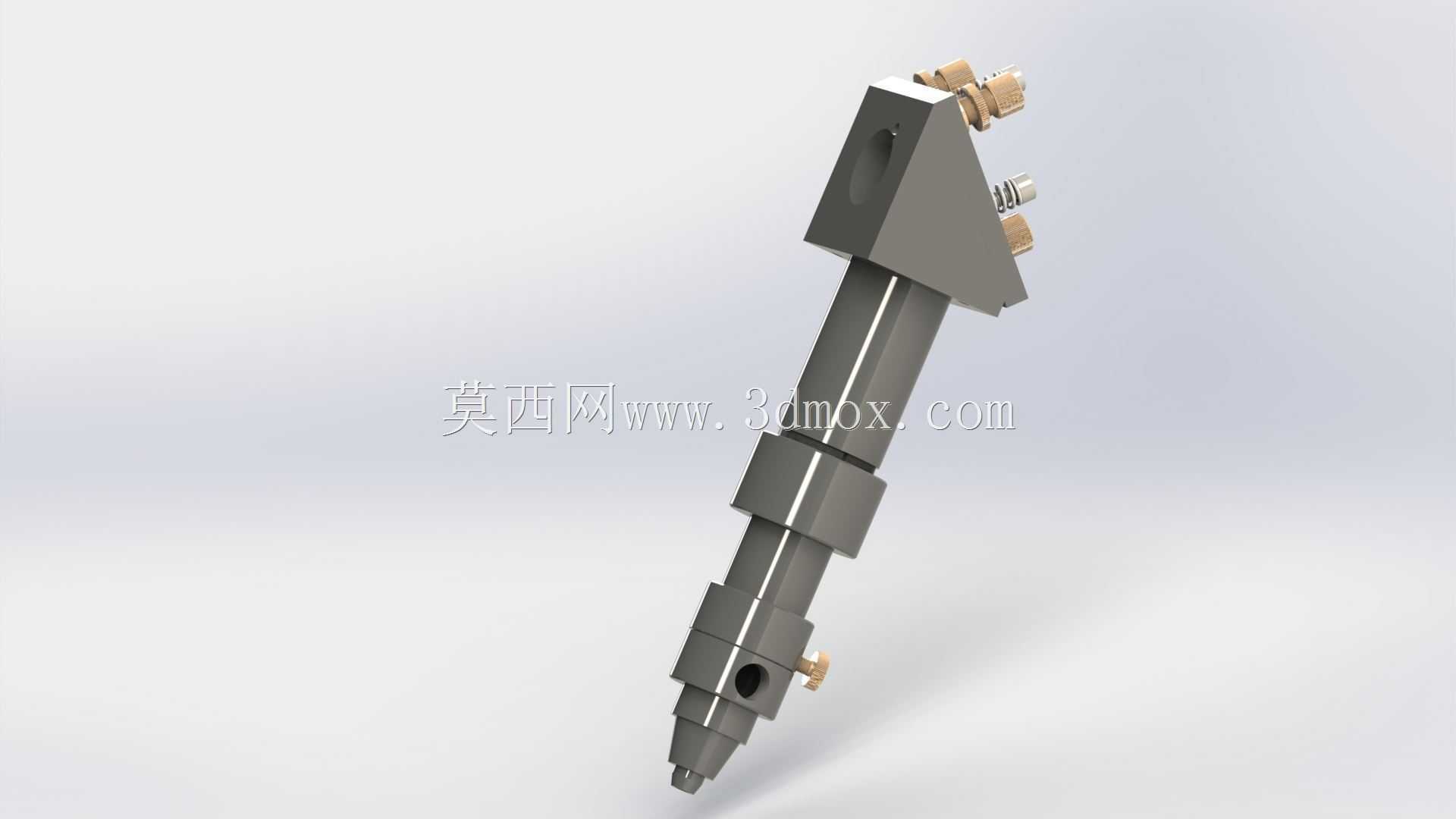

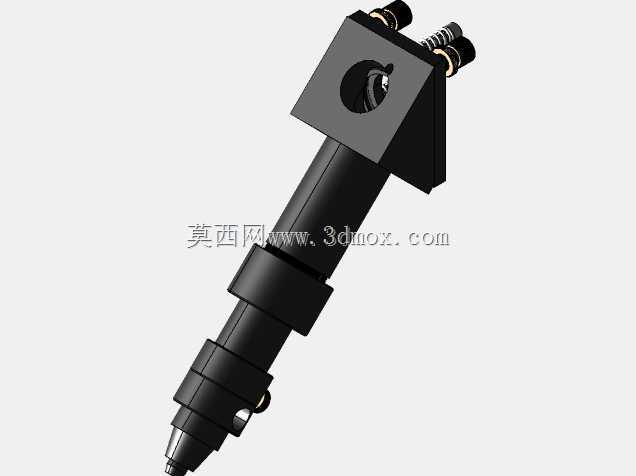

　　从结构设计的思路来看，整个部件采用了分段式的轴身布局，靠近安装端的三角块状结构是核心的安装基准面，这个三角块上预留了多组紧固件安装位，能够适配不同角度的安装需求，既可以通过侧装的方式固定在激光头的滑移支架上，也能通过端面锁附的方式集成在多轴加工头的末端法兰上，安装时不需要额外做复杂的转接工装，只要匹配对应规格的锁紧螺钉就能完成定位，安装后整体的同轴度公差可以控制在0.02mm以内，避免喷射气流偏斜影响加工质量。轴身部分采用了多级阶梯轴的设计，每一段阶梯都承担不同的功能，靠近安装座的较粗轴段内部是介质的主流通腔，流道内壁做了抛光处理，能够减少高压气体通过时的压损，保证出口端的气流压力稳定；中间的环形槽结构是用来安装密封件的，搭配O型密封圈可以实现不同压力等级下的介质密封，不管是使用0.5MPa的低压空气，还是1.5MPa的高压氮气，都不会出现介质泄漏的问题；靠近喷嘴端的细轴段做了收窄设计，能够缩小整个执行端的外围尺寸，避免在加工深腔或者狭小结构的工件时，部件和工件发生干涉。

　　部件顶端的几组快插接头是介质输入接口，不同的接头可以分别接入不同的辅助介质，比如一路接入压缩空气用于常规切割，一路接入惰性气体用于易氧化材料的加工，不需要更换管路就能通过外部阀组快速切换介质类型，适配不同的加工工艺需求。喷嘴端采用了可拆卸的锁紧结构，前端的喷嘴头可以根据加工需求更换不同孔径的规格，比如厚板切割时选用大孔径喷嘴保证气流量充足，精细微加工时选用小孔径喷嘴保证气流集中度，更换时只需要松开前端的锁紧螺帽就能完成替换，不需要拆解整个部件，日常维护的效率很高。

　　从安装边界的尺寸来看，整个部件的轴向总长度控制在150mm左右，安装座的最大横向尺寸不超过40mm，安装后从安装基准面到喷嘴出口的悬伸长度可以根据实际工位需求做小幅调整，预留的调节余量在10mm左右，能够适配不同焦距的激光聚焦头安装需求，不会因为悬伸长度过长导致部件在高速移动时产生抖动。部件侧面的微调旋钮是用来调整喷射角度的，拧动旋钮时可以带动喷嘴端做小角度的偏转，调整精度可以达到0.5度每格，能够让喷射气流的中心和激光束的焦点精准重合，保证辅助介质的作用点完全覆盖加工区域。

　　在实际的设备选型适配中，这类结构的部件不需要做额外的结构修改就能直接适配市面上多数的中小功率激光加工设备，不管是台式的激光切割机，还是搭载在机械臂上的三维激光加工头，都能通过对应的转接块完成安装，部件本身的重量控制在300g以内，不会给加工头的移动轴带来额外的负载负担，能够保证设备高速移动时的动态响应精度。流道的设计上避开了直角转弯的结构，所有的流道转角都做了圆弧过渡，能够减少气流在内部流动时产生的紊流，保证喷嘴出口的气流呈均匀的层流状态，避免紊流导致的加工面毛刺、挂渣问题。
