FDM型3D打印机近程挤出送料机构

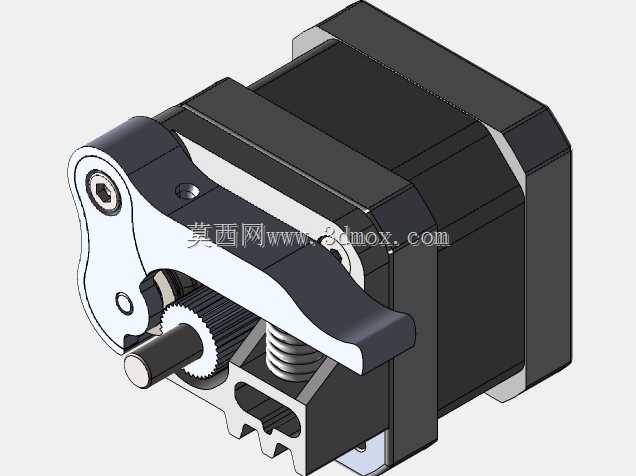

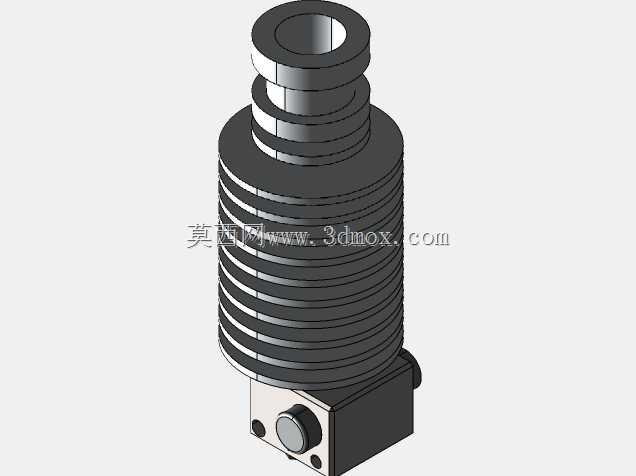

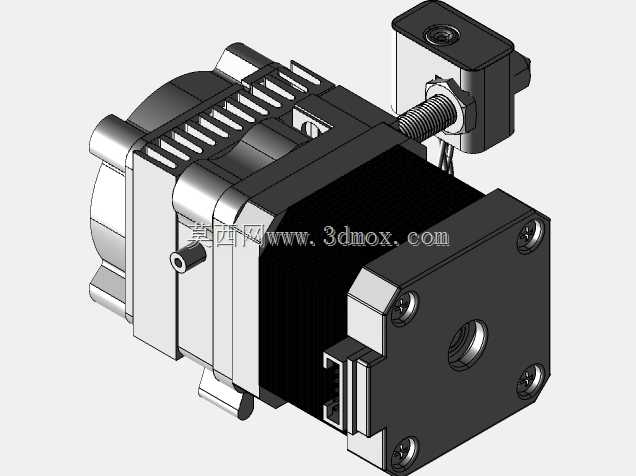

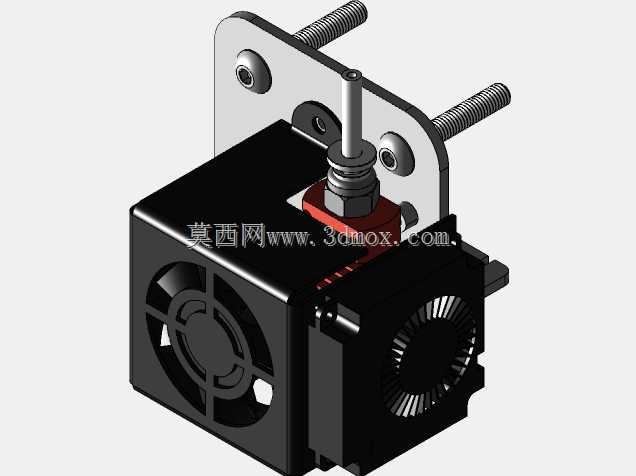

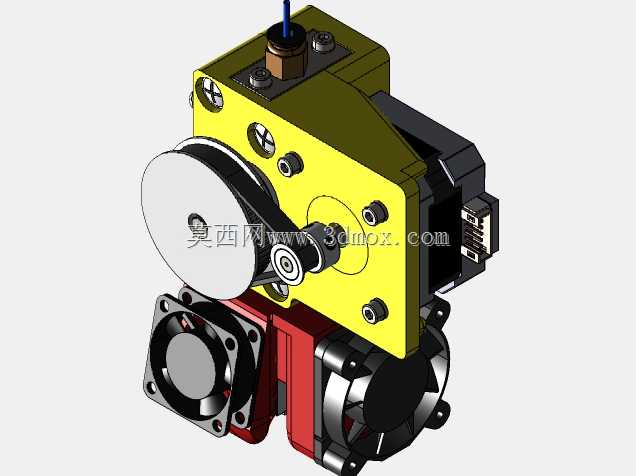

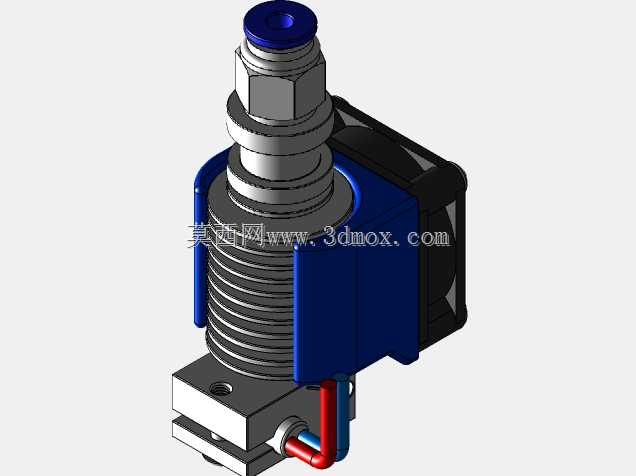

该结构是熔融沉积成型3D打印机的核心执行部件，主要应用于桌面级FDM3D打印设备的耗材输送与熔融挤出环节，承担着将固态丝状耗材精准推送至加热腔熔融、并按照打印路径控制出料量的核心作用，直接决定打印过程的出料稳定性、成型精度与耗材适配范围。从功能特性来看，该机构采用近程挤出布局，挤出送料轮与加热喷嘴的距离极短，耗材输送路径短、送料阻力小，不仅能精准控制回抽动作减少打印拉丝缺陷，还可适配TPU、TPE等柔性耗材的打印需求，大幅拓宽设备的可用耗材范围；机构集成了双散热风扇结构，分别针对挤出步进电机与进料喉管区域进行主动散热，既可以避免电机长时间工作过热导致的扭矩衰减、送料打滑问题，也能防止耗材在喉管区域提前熔融膨胀造成的堵头故障，提升长时间连续打印的可靠性。在设计思路上，该结构采用模块化集成设计，将送料驱动组件、加热熔融组件、散热组件整合为独立单元，安装时无需复杂的对位调整，可直接固定在打印机的X轴运动滑台上，降低设备的装配调试难度；送料压合结构采用可调间隙设计，可根据不同耗材的直径、硬度调整压轮压力，既保证耗材推送过程不打滑，也避免压力过大压碎耗材导致送料中断；走线接口采用标准化接插件设计，与设备主控的接线简单清晰，便于后期维护更换。从安装边界来看，该挤出机构整体结构紧凑，横向安装占用空间小，不会过多占用X轴的运动行程，安装孔位采用通用的标准间距设计，可适配多数主流桌面级3D打印机的滑台安装规格，安装后与打印平台的安全距离充足，不会在Z轴运动过程中与平台、打印件发生干涉，能够满足不同尺寸成型仓的设备改装与装配需求。
