立式三轴数控钻孔机结构设计模型

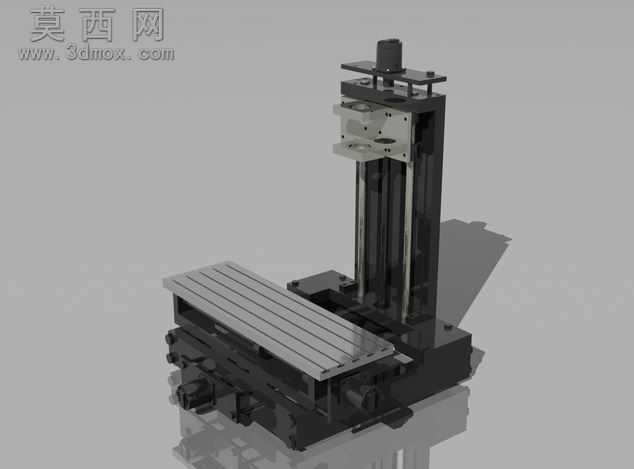

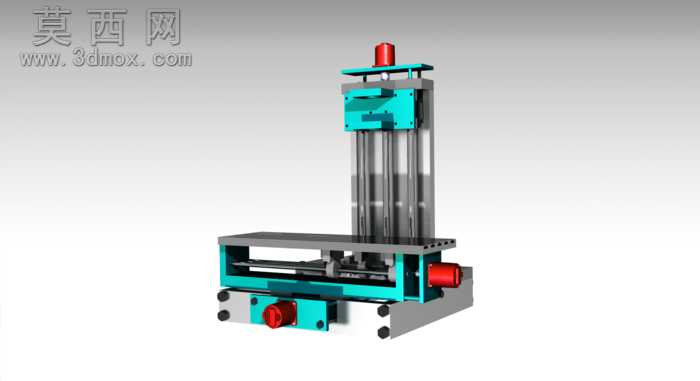

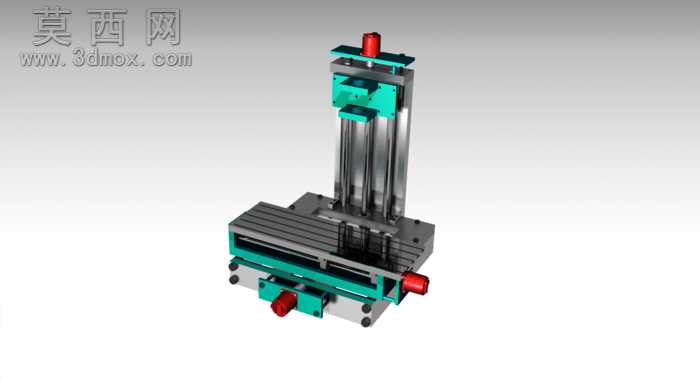

本模型为立式三轴数控钻孔机的完整三维设计成果，建模过程严格遵循机械加工设备的设计规范，从整体布局到细节零件均按照实际加工设备的尺寸比例进行搭建，完整还原了三轴数控钻床的核心机械结构。模型采用模块化建模思路，将整机拆分为床身底座、X向进给滑台、Y向进给工作台、Z向主轴进给滑台、钻孔动力头五大核心模块，各模块之间的装配关系完全符合实际设备的装配逻辑，所有运动副均按照真实机械结构的运动约束进行设置，可直接用于DMU运动学仿真，直观演示三轴联动的钻孔加工运动过程。在材质与渲染表现上，模型对不同功能的零部件做了明确的材质区分：床身铸件部分采用铸铁哑光材质还原机床床身的厚重质感，直线导轨、滚珠丝杠等传动部件采用金属抛光材质体现加工件的精度质感，进给端的驱动部件采用醒目的红色工程塑料与金属结合的材质，既区分了功能部件，也让整体模型的视觉层次更加清晰，渲染效果能够直观展现设备的外观形态与结构布局。结构设计上，该三轴钻床采用立式龙门布局，Z轴主轴滑台搭载于垂直立柱导轨之上，可实现竖直方向的进给运动，完成钻头的上下走刀动作；X向滑台布置于底座之上，带动Y向工作台实现横向进给，Y向工作台承载工件实现纵向进给，三个轴向的运动配合可覆盖工作台面上任意点位的钻孔加工需求，传动结构采用滚珠丝杠搭配直线导轨的组合，能够保证进给运动的定位精度与运动平稳性，符合数控钻孔设备的加工精度要求。设计过程中充分考虑了实际设备的加工逻辑，各轴向的行程限位、驱动部件的安装位置、排屑空间的预留均在模型中有所体现，既可以作为数控设备结构设计的参考案例，也可用于数控加工教学演示、设备方案展示等场景，完整呈现了小型三轴数控钻床从结构布局到零件装配的全流程设计思路。
