工业重载滚筒输送支架结构设计

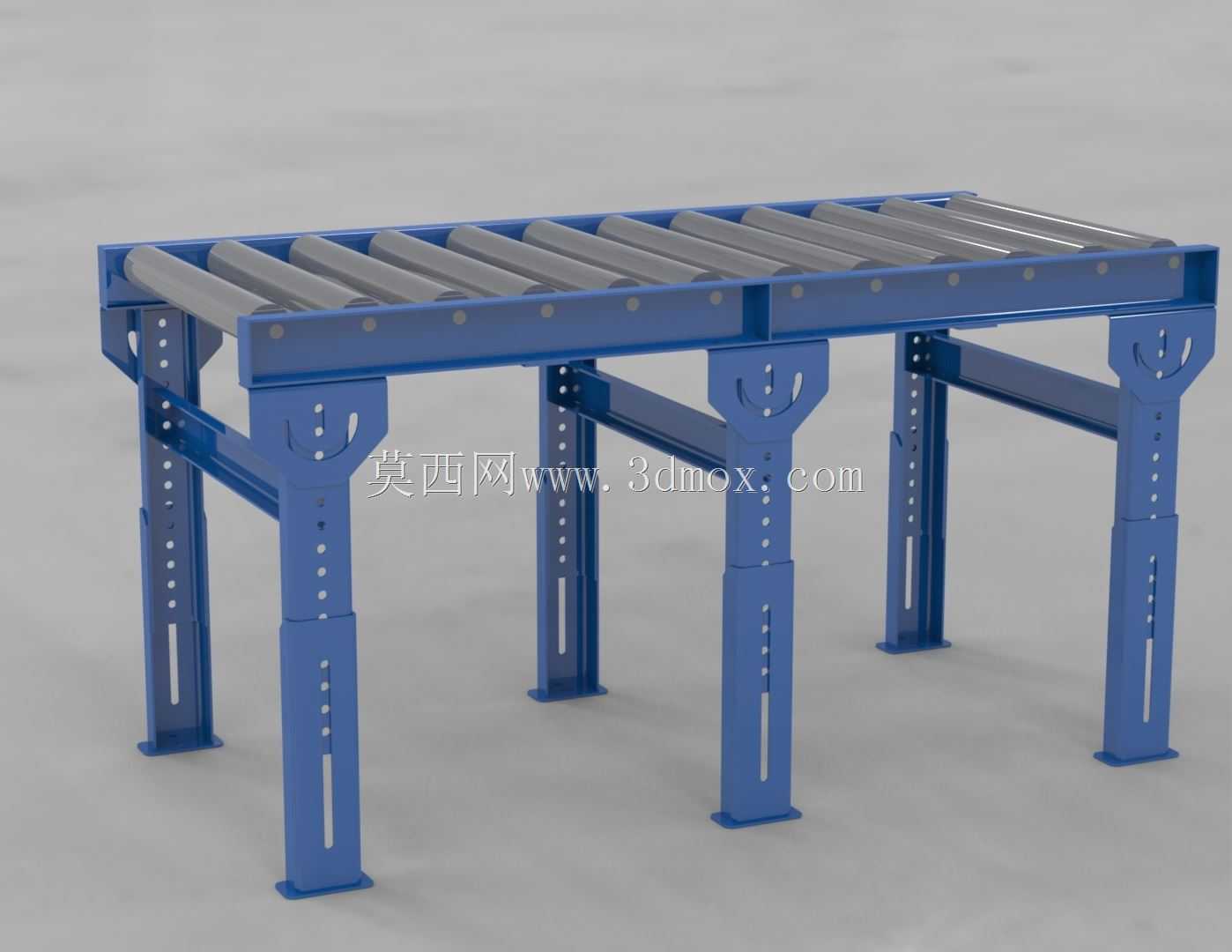

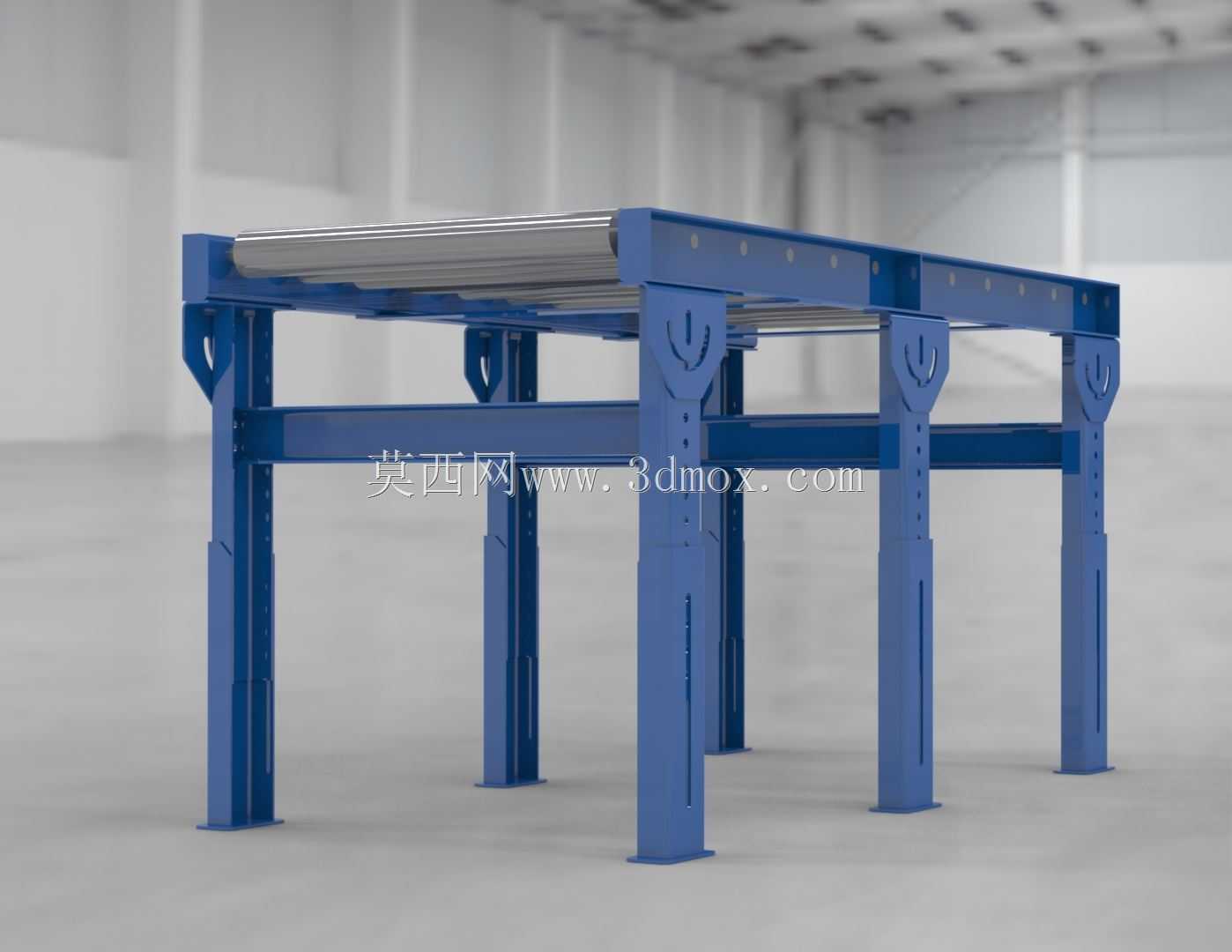

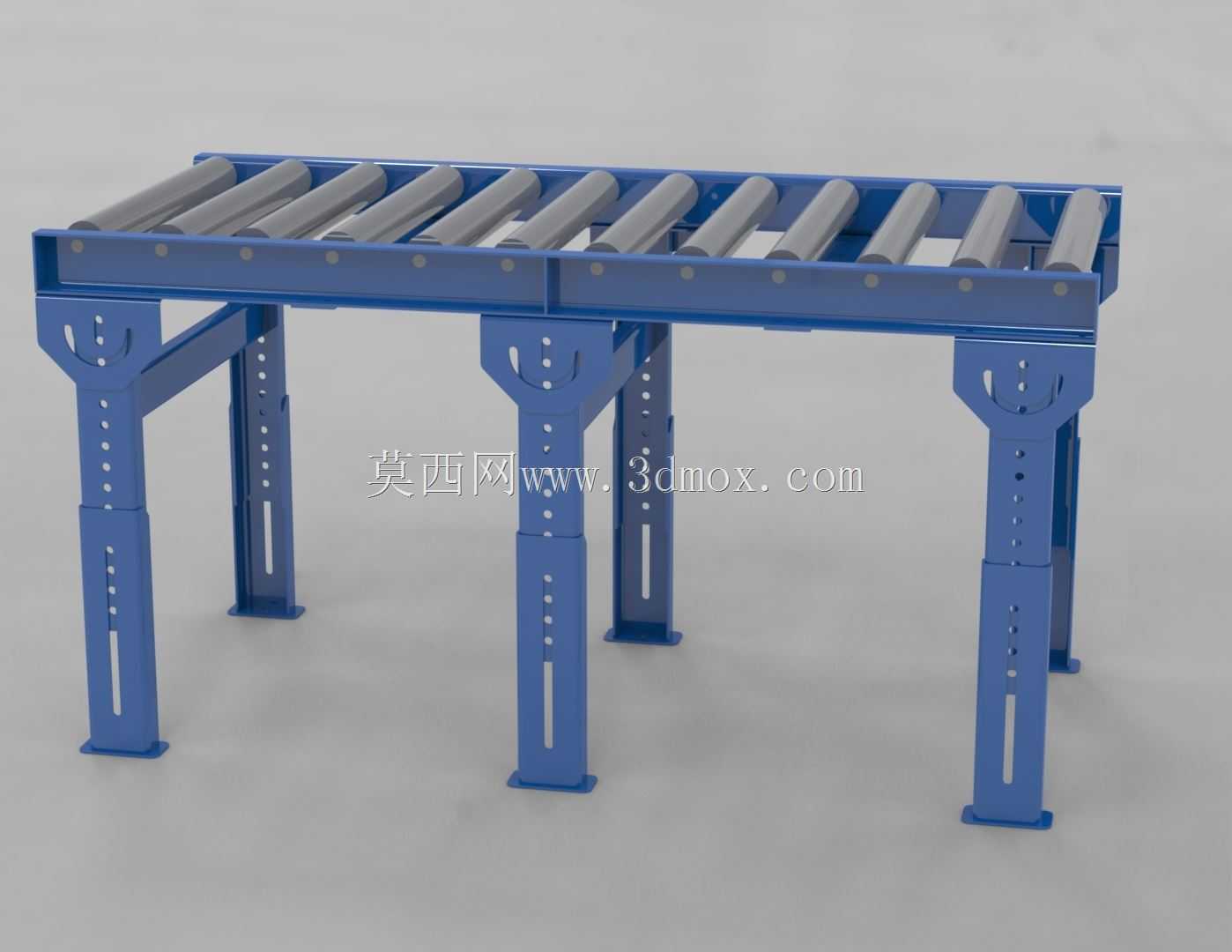

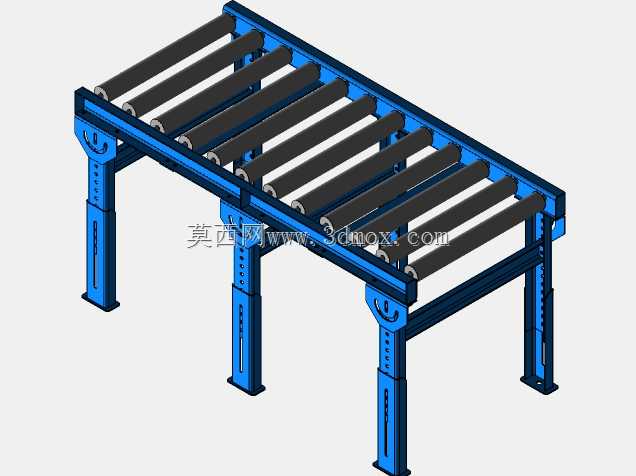

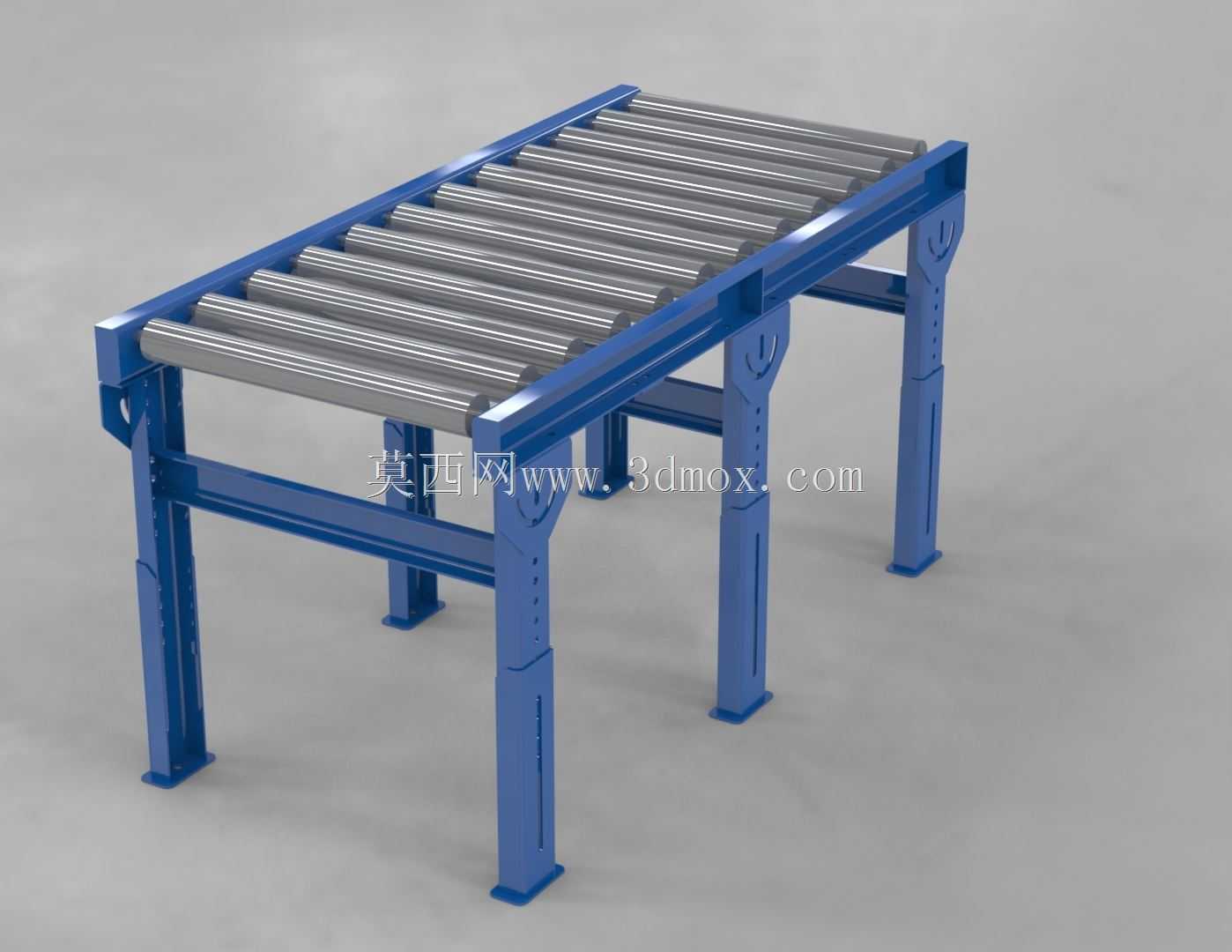

这款滚筒输送支架主要应用于生产制造车间的物料流转、仓储分拣线的货品输送、装配生产线的工件工位传递场景，是连续式物料输送系统的核心承载支撑结构，能够为上方排布的输送滚筒提供稳定的安装基准与结构支撑，配合驱动滚筒即可实现箱装货物、托盘工件、规整零部件的水平方向自动化输送，可衔接不同工位的加工、检测、打包环节，大幅降低人工搬运的劳动强度，提升生产流转的整体效率。从功能特性来看，该支架采用模块化分体式设计，整体为立式支撑搭配横向连接梁的框架结构，支撑腿上预留了多组高度调节安装孔位，可根据现场作业的实际需求调整整体安装高度，适配不同高度的生产设备对接要求，同时支撑腿底部可搭配地脚螺栓与地面固定，保障设备运行过程中的结构稳定性，避免重载输送时出现结构晃动、偏移的问题。横向连接梁在承担结构拉结、提升整体框架抗扭抗形变能力的同时，也为滚筒组件、侧边防护结构、驱动单元的安装预留了充足的安装点位，上方的横梁采用加厚型型材设计，可承载大重量的输送载荷，满足车间内重型工件的输送支撑需求。在设计思路上，这款支架优先考虑了工业场景下的拆装便捷性与结构可靠性，所有连接点位均采用标准化的紧固件连接方式，无需复杂的现场焊接作业，即可快速完成组装搭建，也方便后期根据产线调整需求进行长度拓展、结构改造；支撑腿与横梁的连接位置采用了加强型的连接耳板设计，分散重载下的应力集中点，避免长期载荷作用下出现连接位置开裂、变形的问题，整体结构做了等强度优化，在保障承载能力的前提下尽可能减少冗余材料的使用，控制整体自重与制造成本。从安装边界来看，该支架的整体宽度适配常规标准宽度的输送滚筒，支撑腿的排布间距经过力学计算，既不会因为间距过大导致横梁受载下挠，也不会因为支撑过密造成材料浪费，整体安装时需要预留两侧的检修操作空间，保障后期维护、滚筒更换时的操作便利性，支架的高度调节范围可覆盖多数常规生产车间的输送线高度需求，能够直接对接多数生产设备的出料、进料端口，无需额外做高度适配改造。
