DIN965标准梅花槽沉头螺钉系列设计

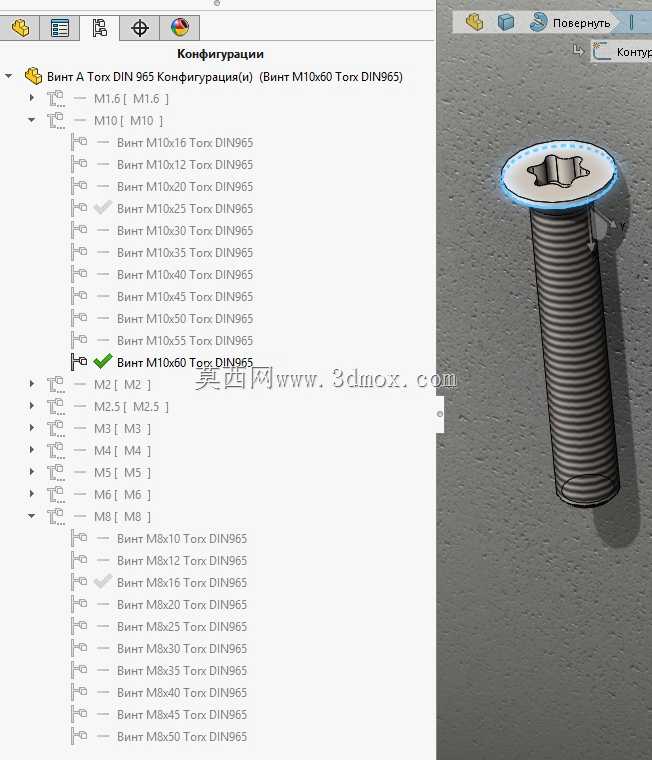

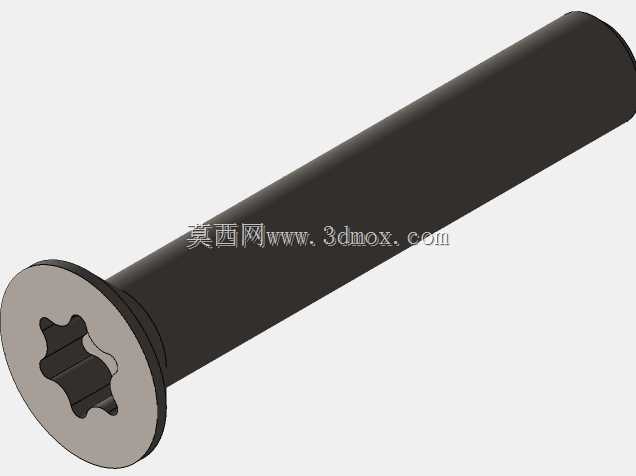

本次设计的梅花槽沉头螺钉，严格遵循DIN965标准尺寸规范，覆盖M1.6至M10公称直径范围，长度规格从3mm延伸至60mm，可适配不同厚度的被连接件装配需求，广泛应用于精密电子设备装配、小型机电产品组装、仪器仪表内部紧固、汽车内饰件固定、民用五金连接等多个场景，是工业装配领域应用频次极高的通用紧固元件。这类沉头螺钉的核心功能是在完成螺纹紧固后，螺钉头部可完全沉入被连接件的沉孔内，保证装配面平整无凸起，避免突出的螺钉头剐蹭周边部件、影响外观平整度或是干涉其他零部件的运动轨迹，尤其适合对装配面平面度有要求的紧凑结构内部连接场景。梅花槽的驱动结构设计相比传统十字槽、一字槽拥有更好的受力表现，装配时批头与槽口的接触面积更大，扭矩传递更均匀，可有效降低装配过程中槽口打滑、滑牙的概率，同时能承受更大的锁紧扭矩，保障连接的可靠性，也能减少反复拆装过程中对螺钉头部的损伤，提升紧固件的重复使用性能。在设计思路上，首先严格对标DIN965标准的头部尺寸要求，沉头角度统一采用标准90度锥角，确保螺钉头部能与预制的90度沉孔完全贴合，装配后不会出现头部歪斜、贴合不严的问题；螺纹部分采用标准公制粗牙螺纹参数，牙型角60度，螺纹公差符合通用紧固件配合要求，可与同规格的标准内螺纹顺畅旋合，无需额外适配加工。不同长度规格的螺钉，杆部尺寸与头部尺寸保持同直径规格的参数统一，仅调整螺纹段长度与光杆段长度的比例，短规格螺钉采用全螺纹设计，适配薄件叠装的紧固需求，长规格螺钉根据使用场景设置合理的光杆段，避免螺纹过长导致的装配干涉问题。在安装边界上，设计时明确了不同规格螺钉对应的沉孔加工尺寸要求，包括沉孔直径、沉孔深度、过孔直径的推荐参数，确保现场装配时，预制孔尺寸与螺钉尺寸完全匹配，既不会因为沉孔过浅导致头部突出，也不会因为沉孔过深导致螺钉头部沉入量过大影响锁紧效果；同时标注了不同材质、不同规格对应的推荐锁紧扭矩范围，避免扭矩过大导致螺钉断裂或是被连接件压溃，也防止扭矩不足导致连接松动脱落。整个系列的螺钉在结构上做了统一的参数化设计，不同规格之间的尺寸参数形成完整的梯度覆盖，设计人员可根据实际的连接厚度、受力需求快速选型，无需重复进行紧固件的结构设计，大幅提升机械设计阶段的选型效率，也能降低生产端的加工管理成本，保障紧固件的通用互换性。
