符合DIN5463标准的内花键轴套系列零件

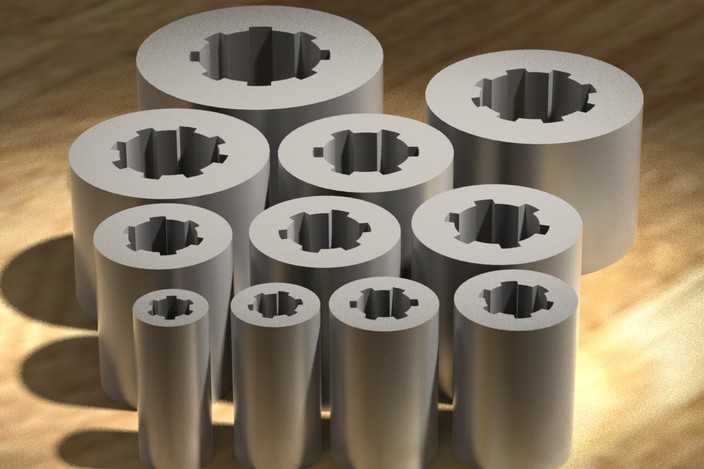

本系列零件为适配DIN5463标准的内花键轴套，建模过程以参数化设计为核心思路，首先梳理标准中规定的不同规格内花键的齿形参数、内径、外径、有效配合长度等核心尺寸，通过三维建模软件的草图绘制功能，先完成单齿的渐开线（样条拟合）轮廓绘制，利用圆周阵列命令生成完整的内花键截面，再通过拉伸凸台命令生成轴套的基体结构，针对不同规格的轴套，通过修改参数表内的尺寸数值，即可快速生成全系列不同直径、不同长度的内花键轴套模型，大幅提升系列化零件的建模效率。材质设置阶段，针对金属轴套的应用场景，为模型赋予哑光金属钢材质，调整材质的粗糙度、反射率参数，模拟经过机加工后的金属表面质感，既还原真实零件的哑光金属光泽，又避免过高反射导致的细节丢失。渲染阶段采用柔和的侧方主光源搭配底部补光，通过光影投射突出内花键的齿形结构与轴套的圆柱轮廓，清晰展现不同规格轴套的尺寸差异，同时让内孔的花键齿形细节清晰可辨，便于直观观察齿形的均匀度与配合结构。结构设计上严格遵循DIN5463标准的尺寸公差要求，内花键的齿槽宽度、齿厚、大径小径尺寸均匹配标准规定的配合公差，轴套外壁采用光滑圆柱面设计，保证与外部安装孔的配合精度，不同长度规格的轴套可适配不同的传动连接深度需求，覆盖多场景的花键传动应用。建模过程中对花键齿根、齿顶位置做了符合机加工工艺的圆角过渡处理，避免应力集中问题，还原真实零件的工艺细节，所有特征均采用全参数化关联，修改任意规格的核心尺寸时，对应的花键齿形、轴套长度、外径尺寸均可同步更新，便于后续的工程图导出与装配适配。
