SECO MDT左手模块化VDI刀座配4mm刀片

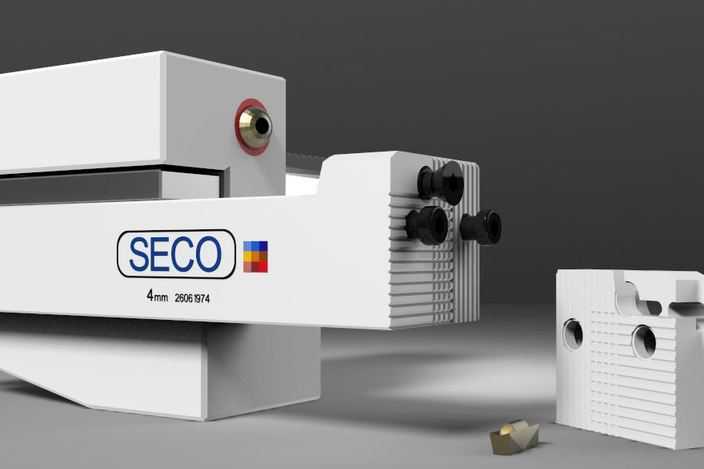

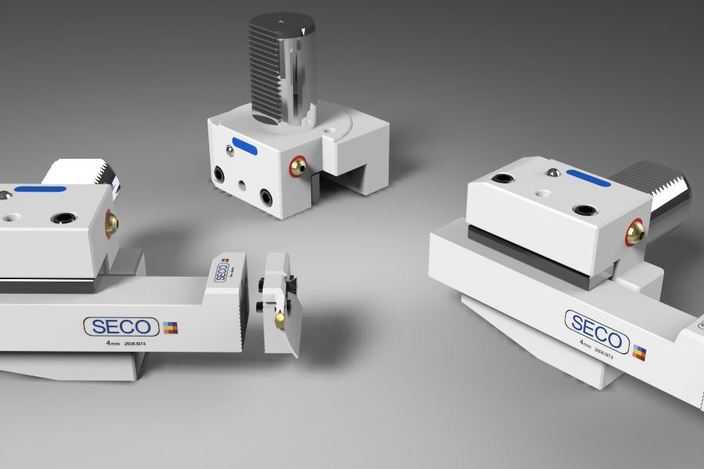

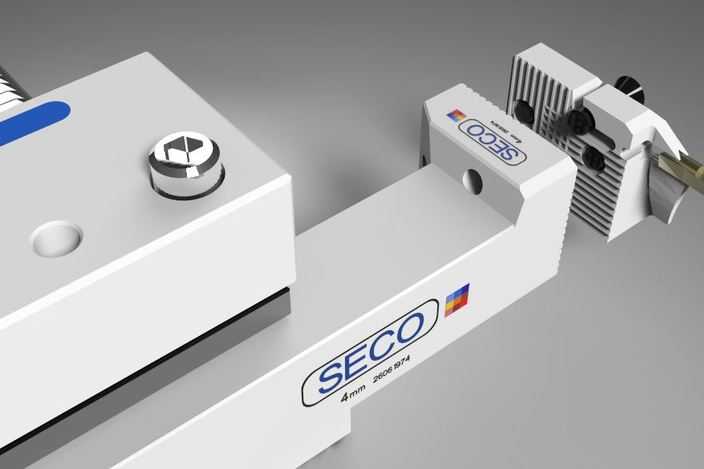

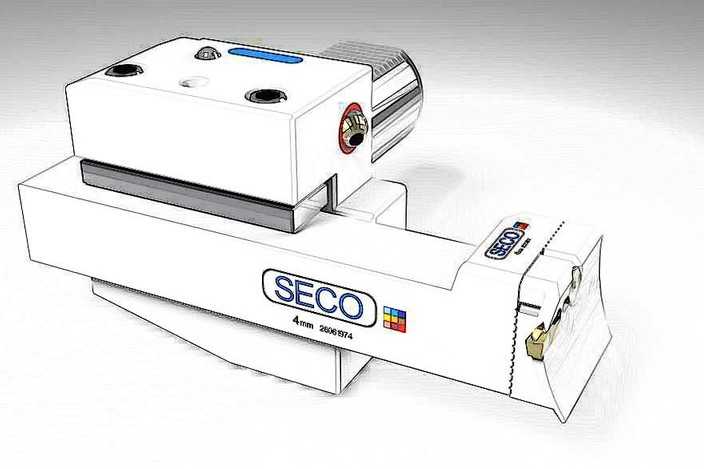

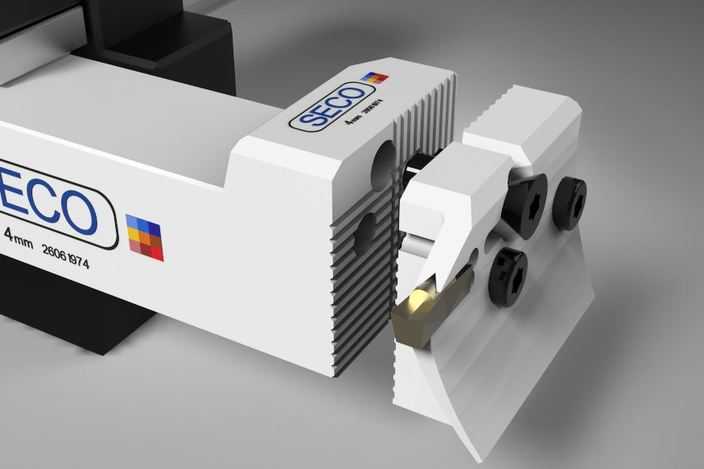

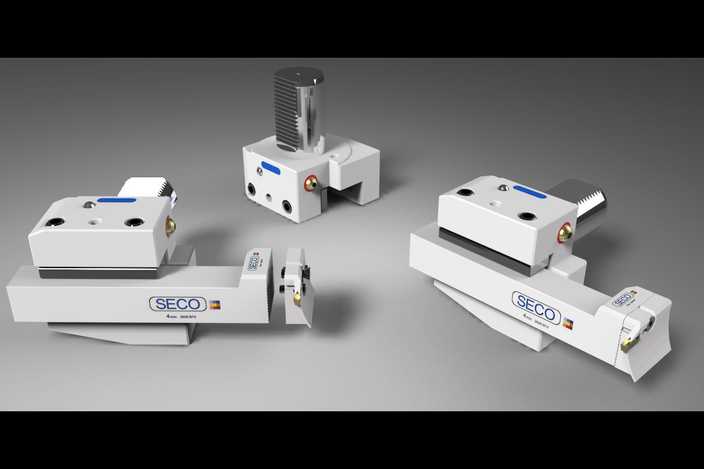

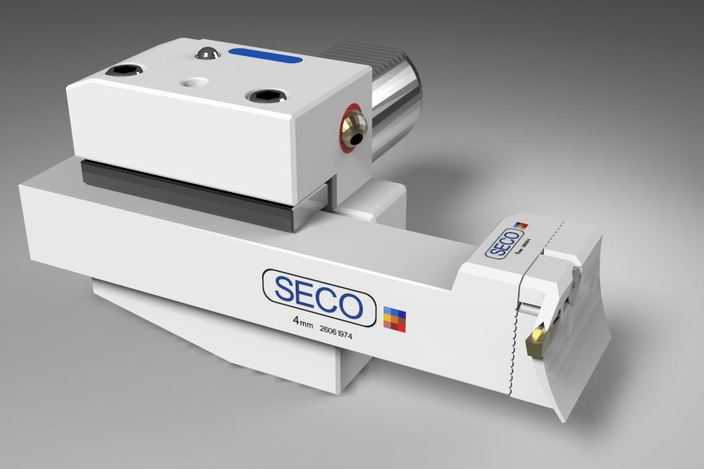

本模型为适配VDI接口数控车床的SECO MDT系列外圆左手模块化刀座及配套4毫米刀片组件，建模过程严格遵循山高刀具官方产品的实际尺寸参数，在三维软件中首先搭建整体装配基准坐标系，以VDI刀块的标准安装接口为定位核心，先完成刀座主体基体的特征建模：通过拉伸、切除命令构建刀座的方形安装基座，精准还原VDI接口的定位销孔、冷却流体通道、锁紧螺纹孔的位置与尺寸，确保基座部分与车床刀塔的安装适配性完全符合行业标准。随后进行刀头夹持模块的建模，针对左手外圆加工的布局特性，还原刀头的悬臂支撑结构、刀片定位槽的精密配合尺寸，以及刀片锁紧螺钉、调节顶丝的细小结构，每一处装配间隙都按照实际刀具的公差要求进行预留，保证模型可直接用于虚拟装配验证、加工干涉检查。渲染阶段采用工业产品写实渲染方案，为刀座主体赋予硬质阳极氧化铝合金的哑光银白材质，还原金属表面细腻的磨砂质感，为SECO品牌标识区域制作专属的贴图材质，精准还原品牌logo的色彩与印刷细节，为刀片部分赋予硬质合金的深灰金属材质，添加细微的涂层反光效果，为锁紧螺钉、调节旋钮等标准件赋予镀锌钢材的亮面金属质感，搭配柔和的工业摄影棚三点布光，在灰色渐变背景下呈现出刀座组件的立体结构，清晰展示各部件的装配关系与外观细节。结构设计上，该组件采用模块化快换思路，刀座主体可长期固定在车床VDI刀塔上，更换加工工序时仅需替换前端的刀头模块与刀片，大幅缩短换刀调试时间；4毫米宽度的刀片适配插入、开槽、多方向转动车削的加工需求，刀座内部集成的冷却通道可直接将切削液输送至切削区域，有效降低加工过程中的刀具温升，提升刀片使用寿命与加工表面质量。建模过程中对刀头的偏转角度、刀片的伸出长度、排屑空间的尺寸都进行了精准还原，可直接用于数控加工的刀路仿真、工装布局验证，也可作为机床教学、刀具选型展示的数字化模型使用，完整还原了实际刀具的装配逻辑与功能特性，所有可动部件的连接关系都按照实际产品的运动范围进行了约束设置，能够模拟刀具安装调试的完整动作流程。
