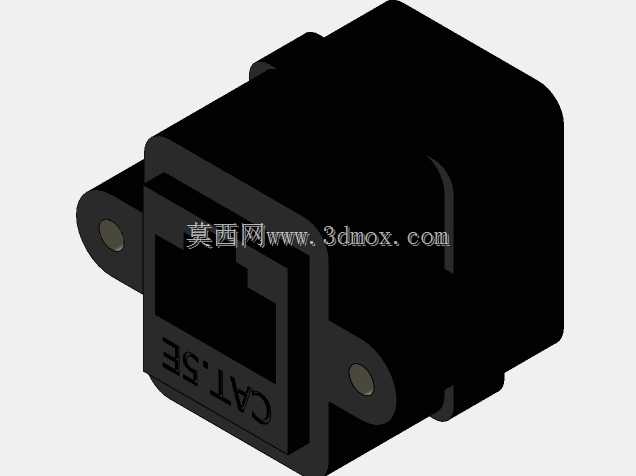

直列双口RJ45以太网耦合连接器结构

这款直列结构的以太网耦合连接件，主要应用于工业控制柜面板、通讯设备机箱、嵌入式工控终端、安防布线系统等场景中，用来实现两段标准UTP网线的可靠对接，或是完成设备内部网口到外部面板的端口延伸，解决布线场景中线缆长度不足、设备内置网口不便插拔、多段网线需要固定接驳的实际需求，相比普通无固定结构的直通网线对接头，它自带安装固定结构，能够稳固嵌装在设备面板或安装板上，避免日常插拔网线时带动连接器移位、造成线缆拉扯松脱的问题，大幅提升网络连接的稳定性与耐用性。产品采用双侧RJ45母座直列贯通的内部结构，内部触点采用标准八芯排布，完全匹配百兆、千兆以太网的传输线序要求，能够稳定传输常规以太网数据信号，适配所有标准RJ45水晶头的插拔使用。两侧带有的金属锁紧螺丝结构，是这款产品的核心设计特点，安装时将连接器嵌入面板预留的开孔后，通过两侧螺丝即可将整个连接器牢牢锁紧在安装面上，不会因为反复插拔水晶头出现松动、脱落的情况，适配长期固定安装的工业布线场景。产品的安装开口尺寸约为16mm×16mm，两个固定螺丝的孔间距为25mm，配套的锁紧螺丝采用UNC#4-40标准螺纹，螺丝有效锁紧长度约15mm，能够适配一定厚度范围内的金属面板、塑料壳体等安装载体，安装前只需在对应面板位置开出对应尺寸的方孔，预留好螺丝过孔即可完成快速装配，无需额外设计复杂的固定结构。产品外壳采用黑色绝缘工程塑料注塑成型，外壳做了加强筋结构设计，既能够保证整体结构强度，抵御日常插拔带来的冲击力，也能实现端口与安装面板之间的绝缘隔离，避免金属面板接触网口金属外壳造成的信号干扰问题。内部触点采用弹性导电金属材质，表面做了防氧化处理，能够保证多次插拔后的接触可靠性，降低长期使用后的接触电阻，保障网络信号传输的稳定性。整体结构紧凑小巧，安装后突出面板的尺寸控制在合理范围内，不会占用过多的设备外部空间，适配各类紧凑型通讯设备、小型工控终端的面板布局需求，在工业自动化布线、智能设备组网、机房线路整理等场景中都能发挥稳定的转接作用。
