包装线配套侧带式夹持输送装置

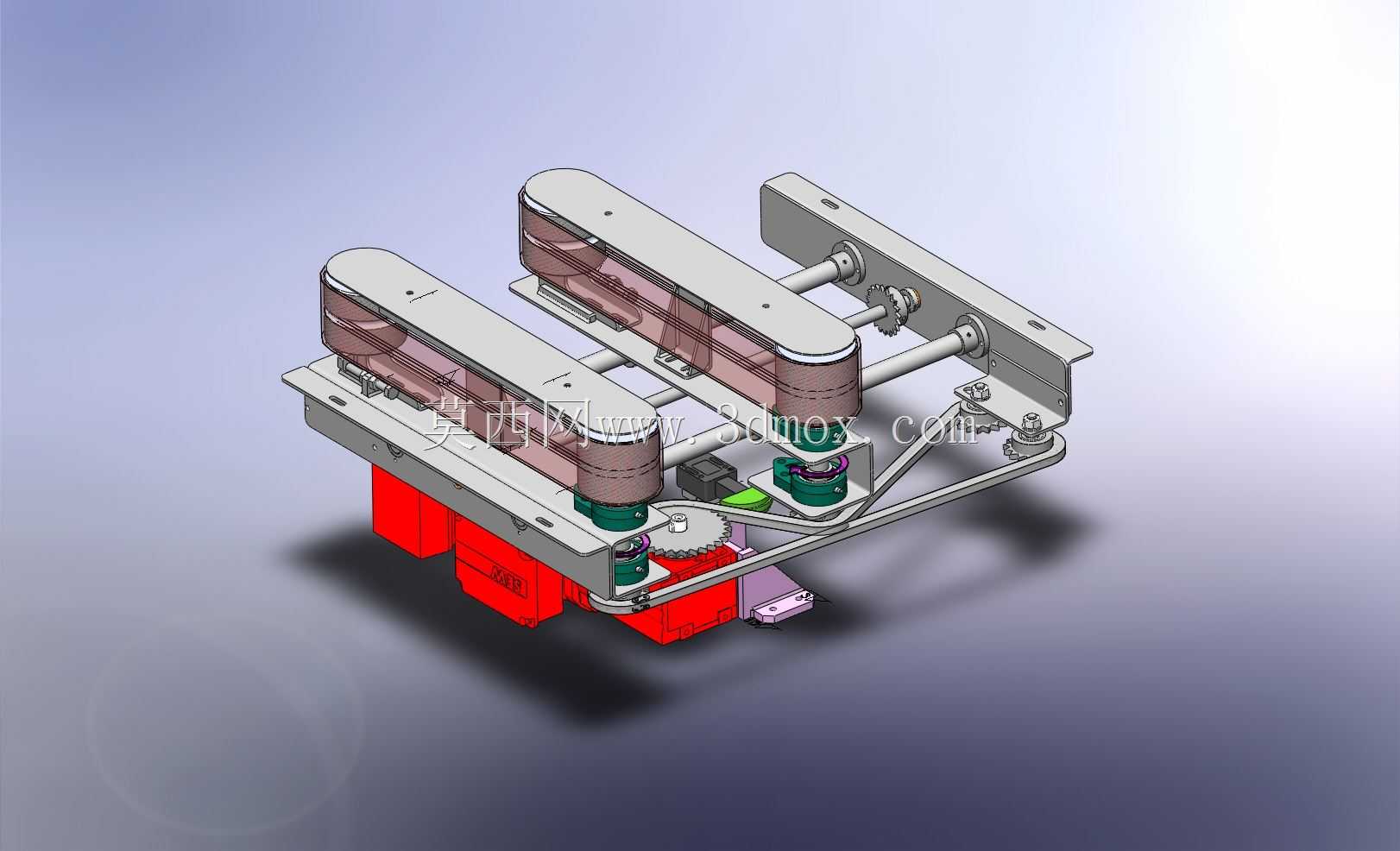

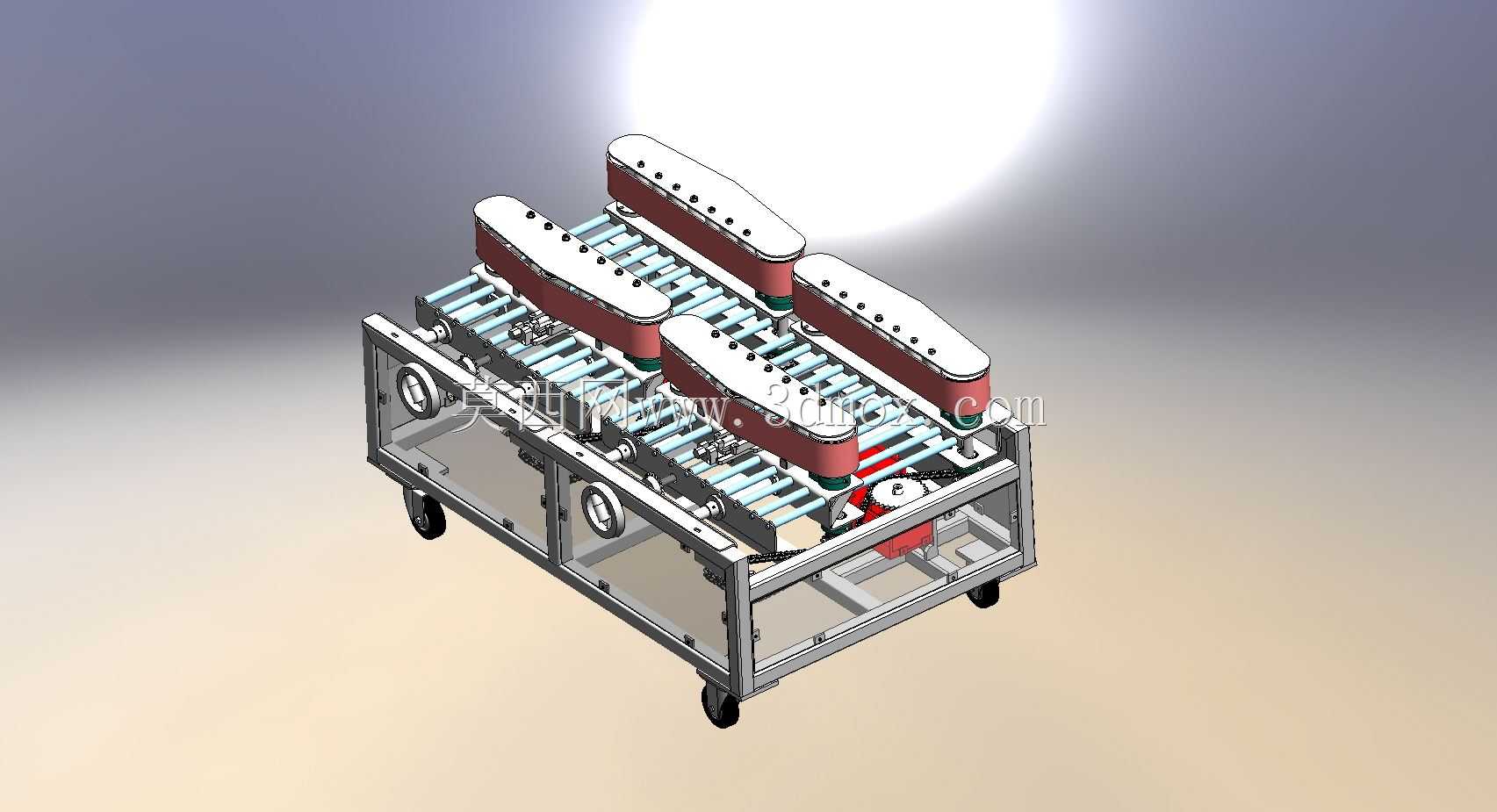

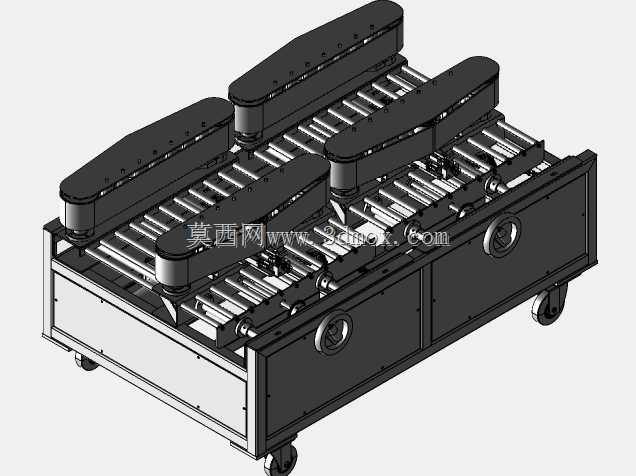

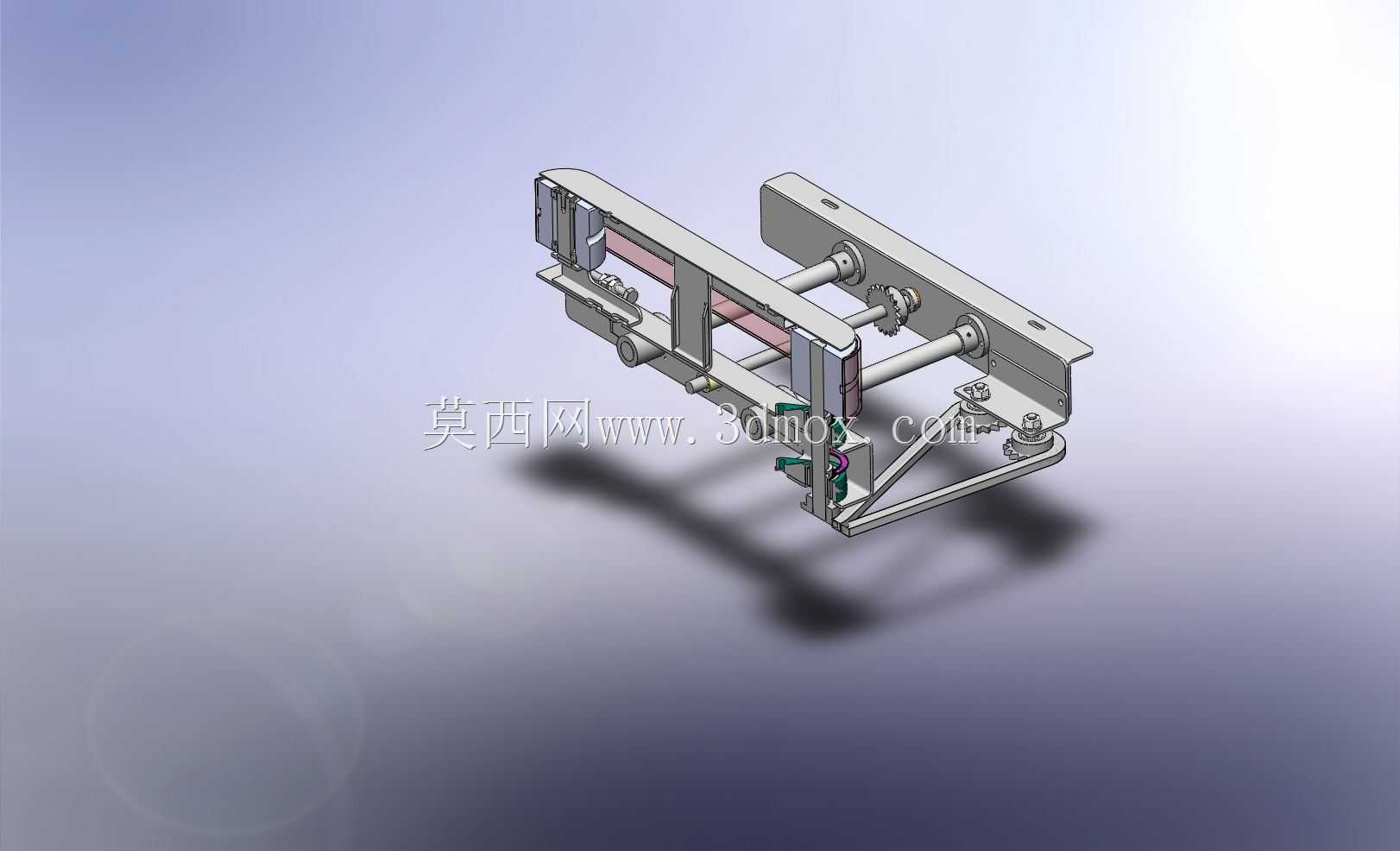

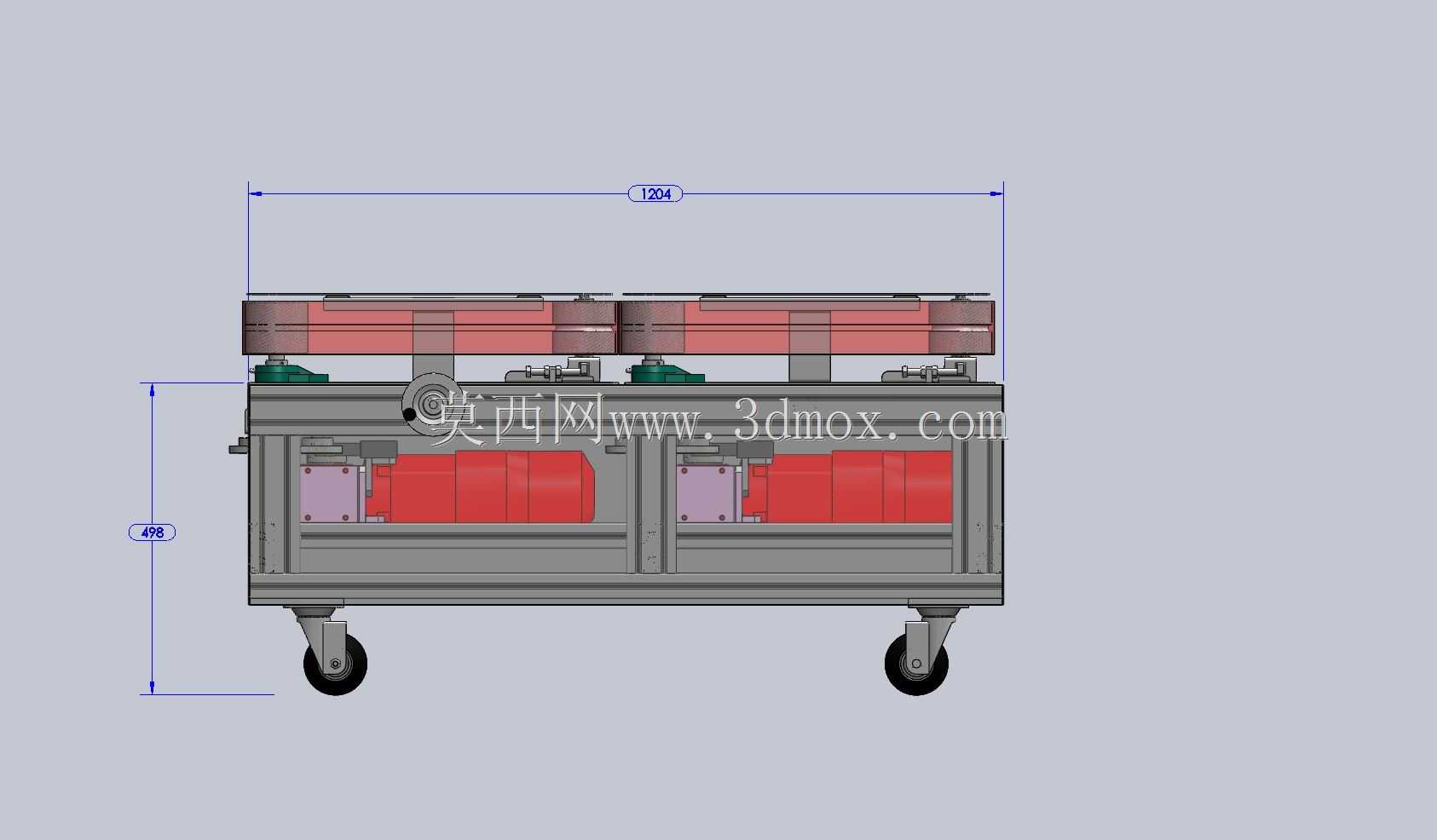

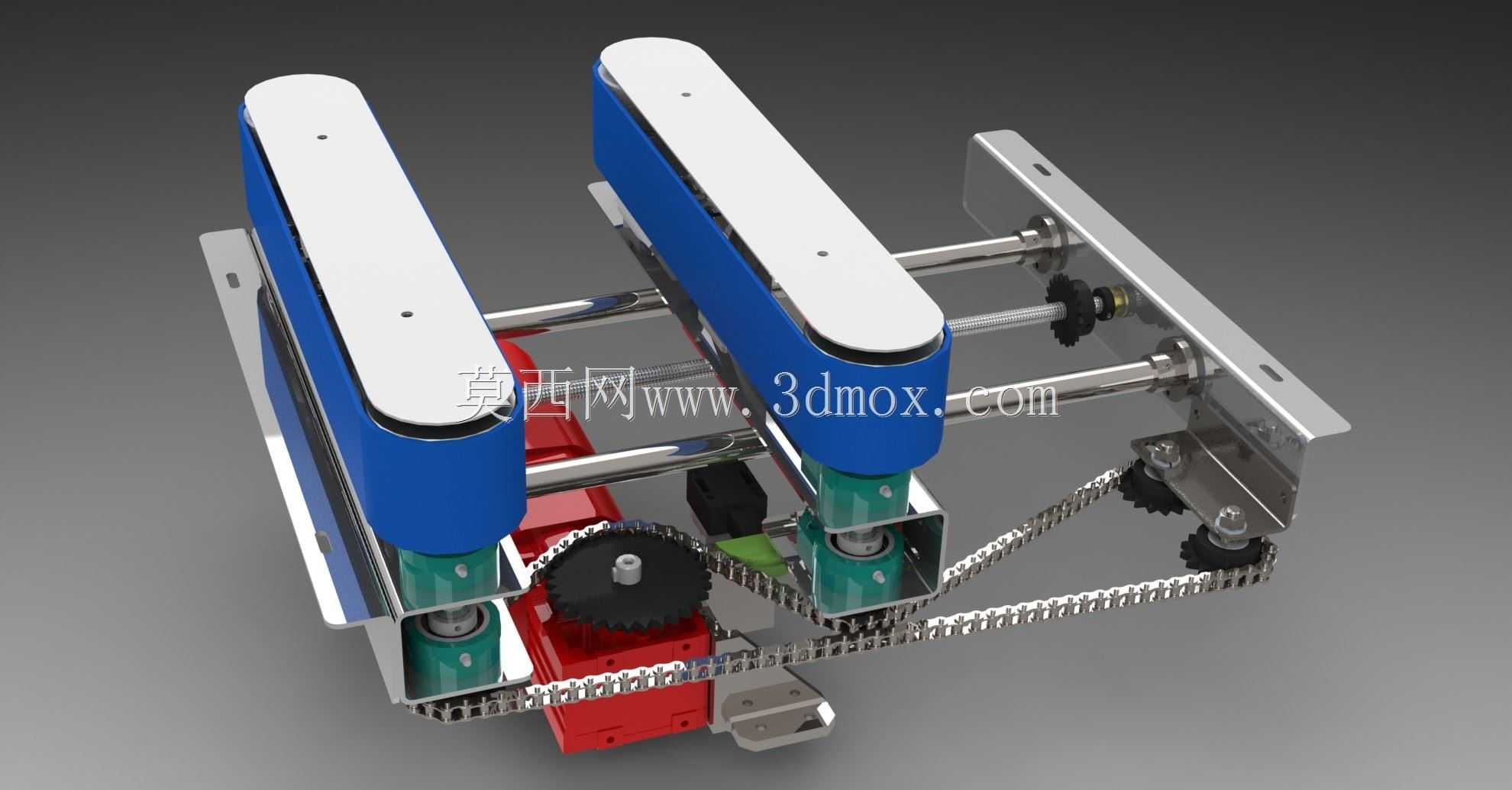

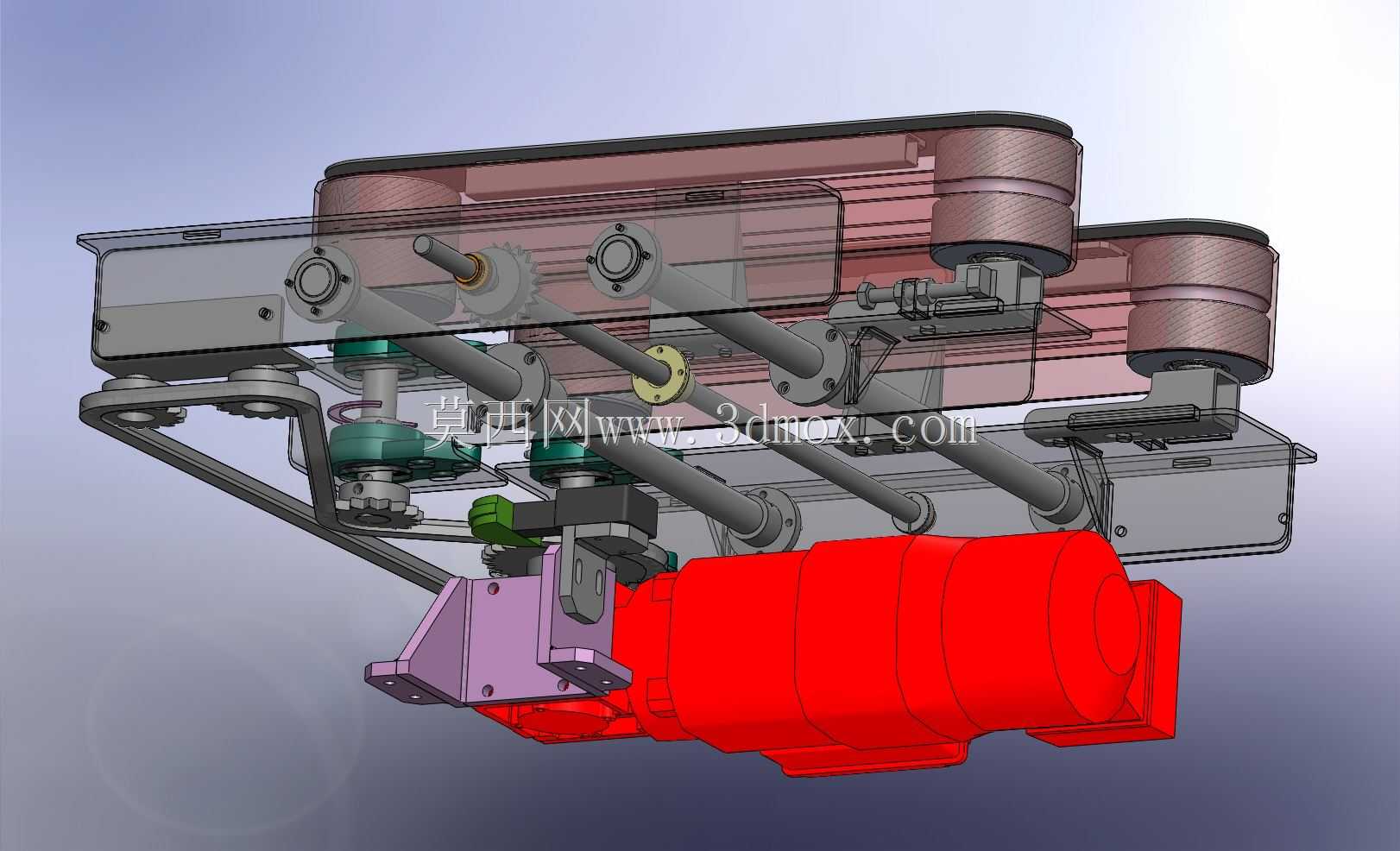

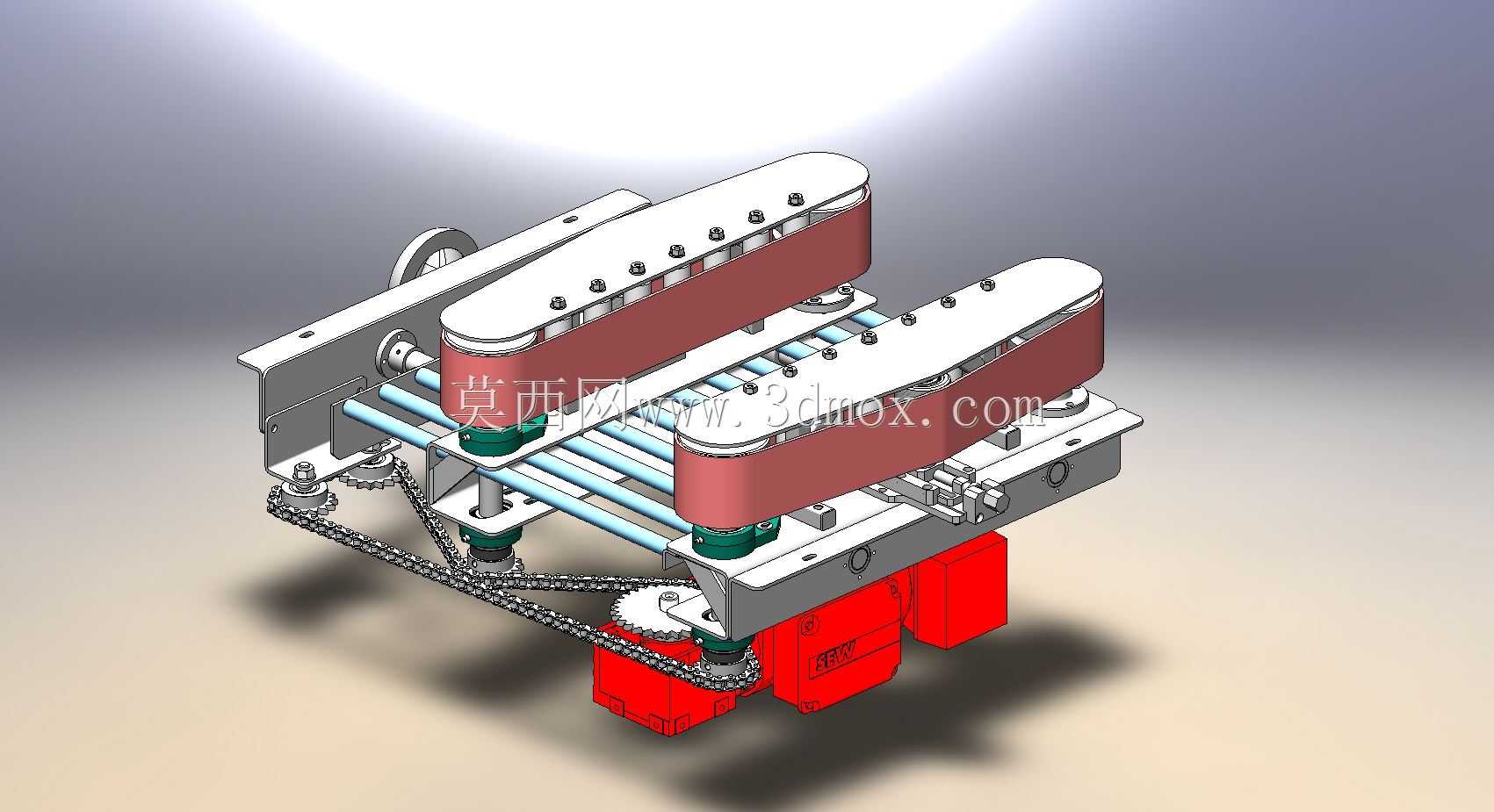

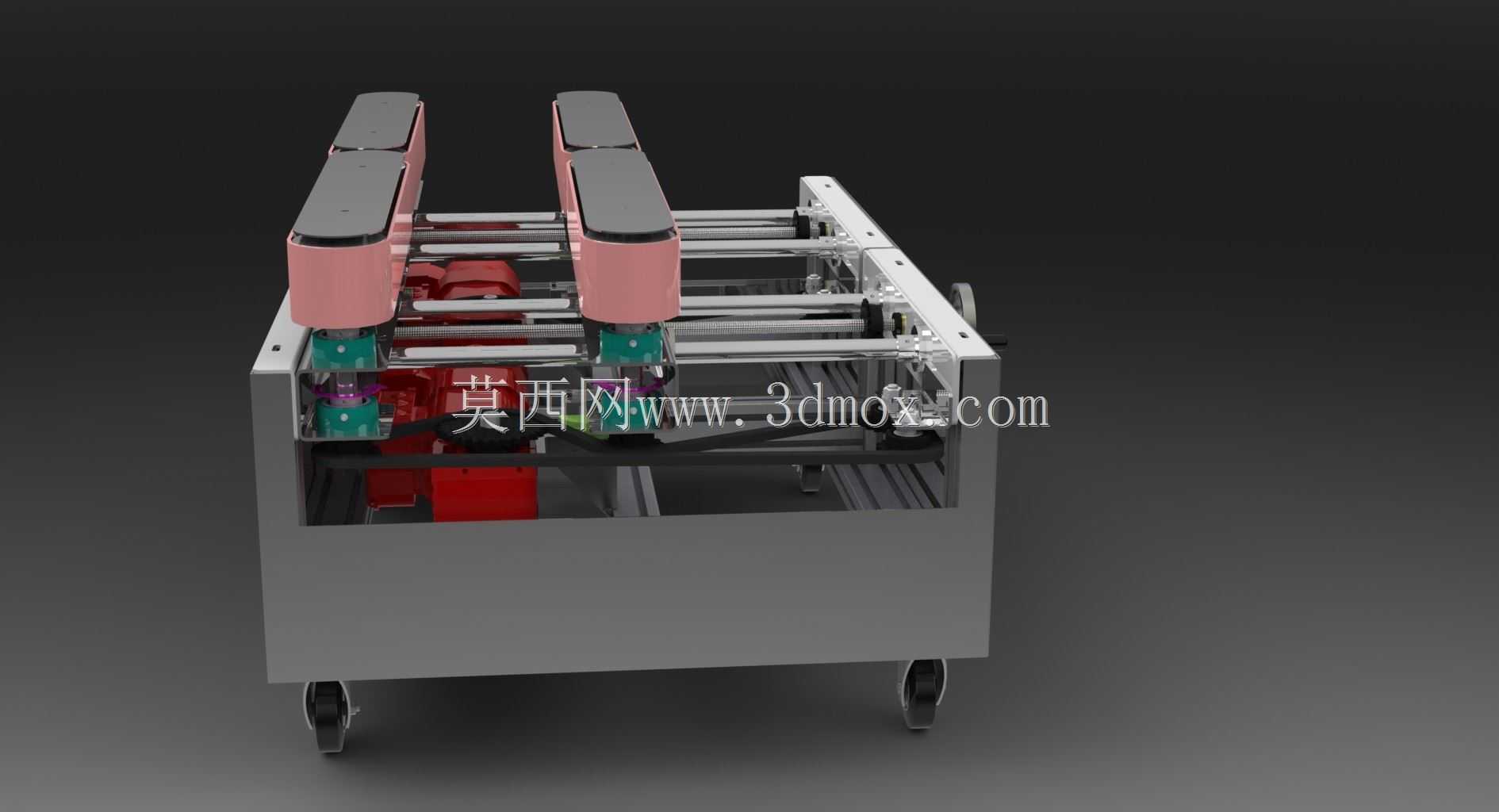

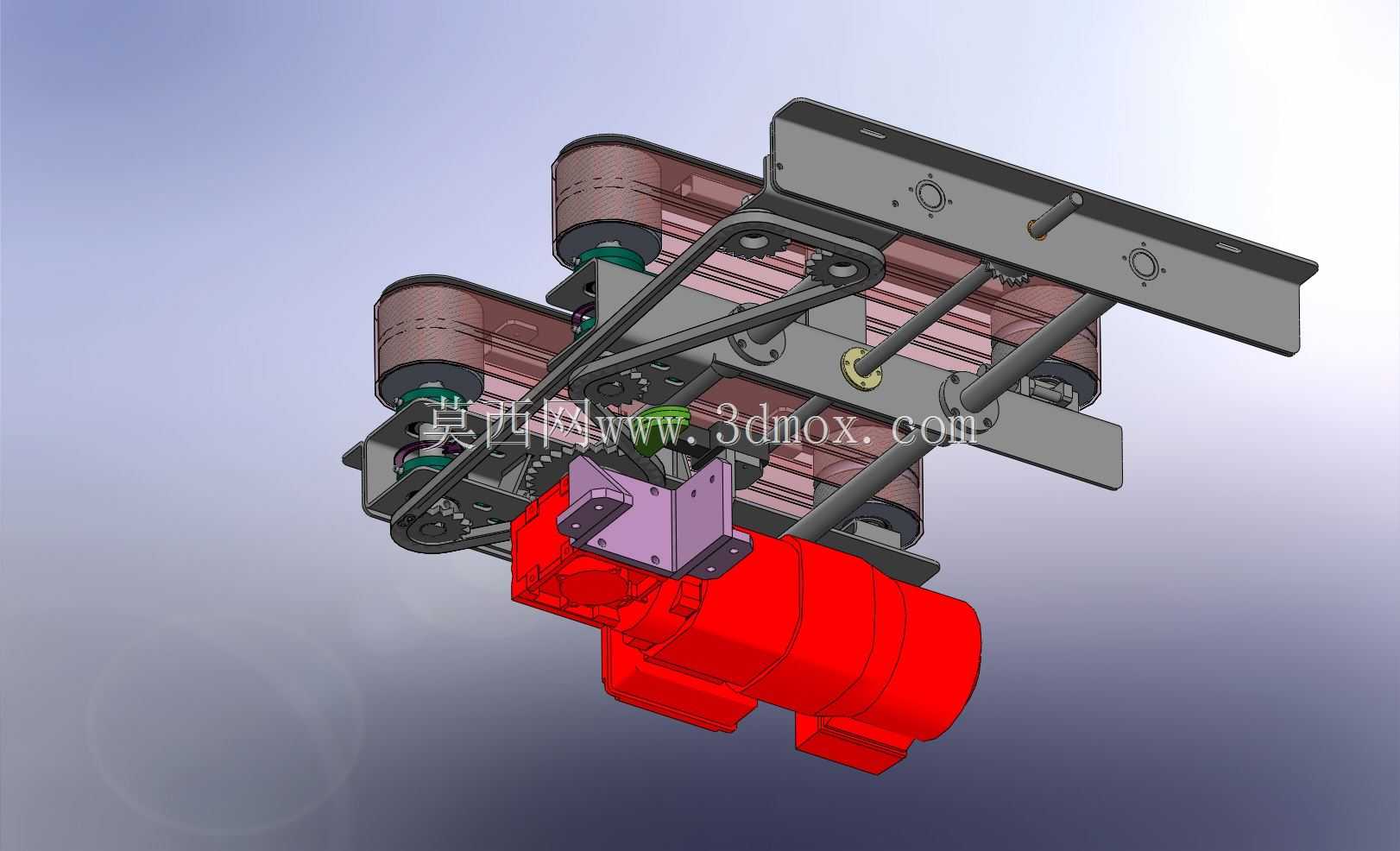

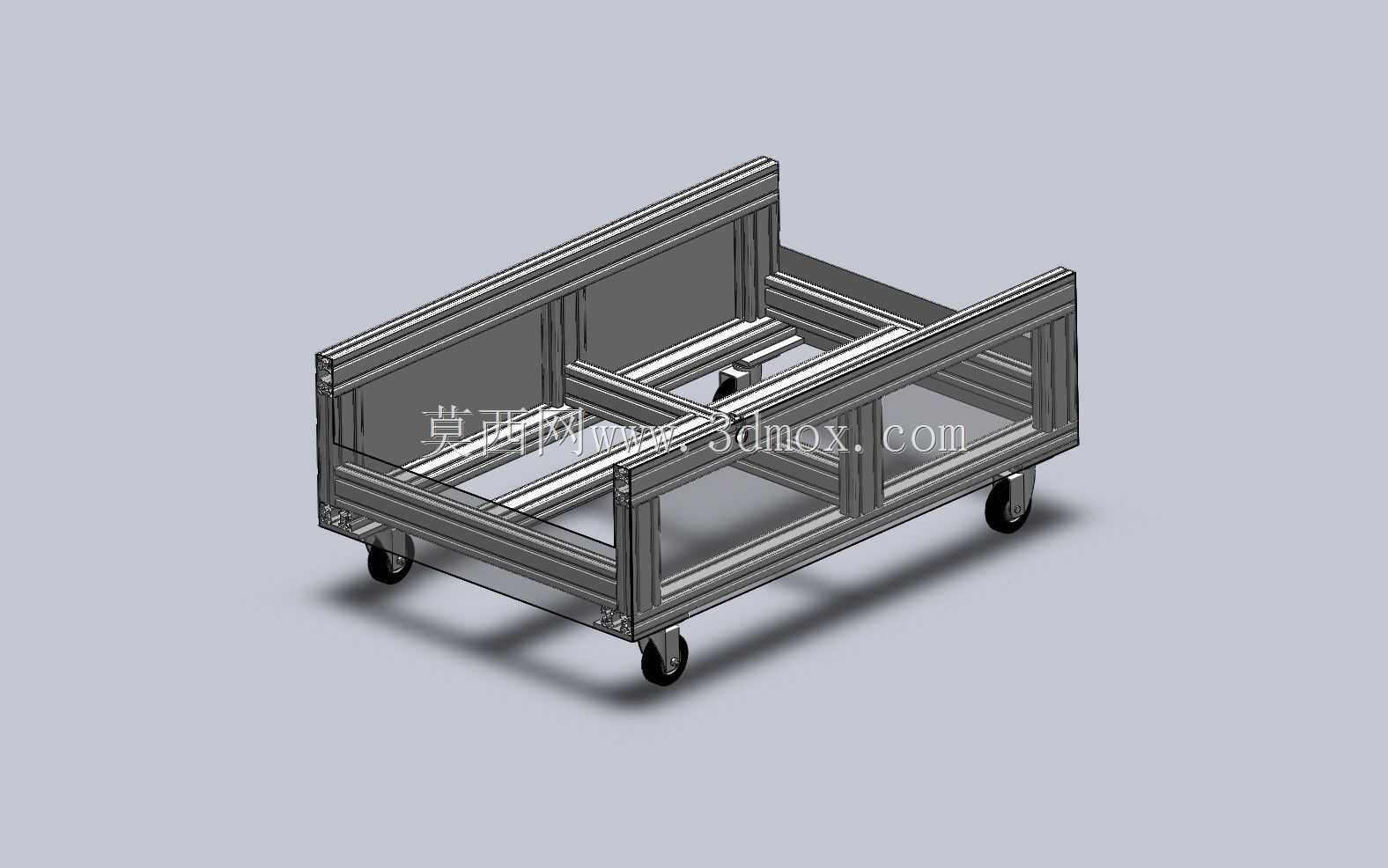

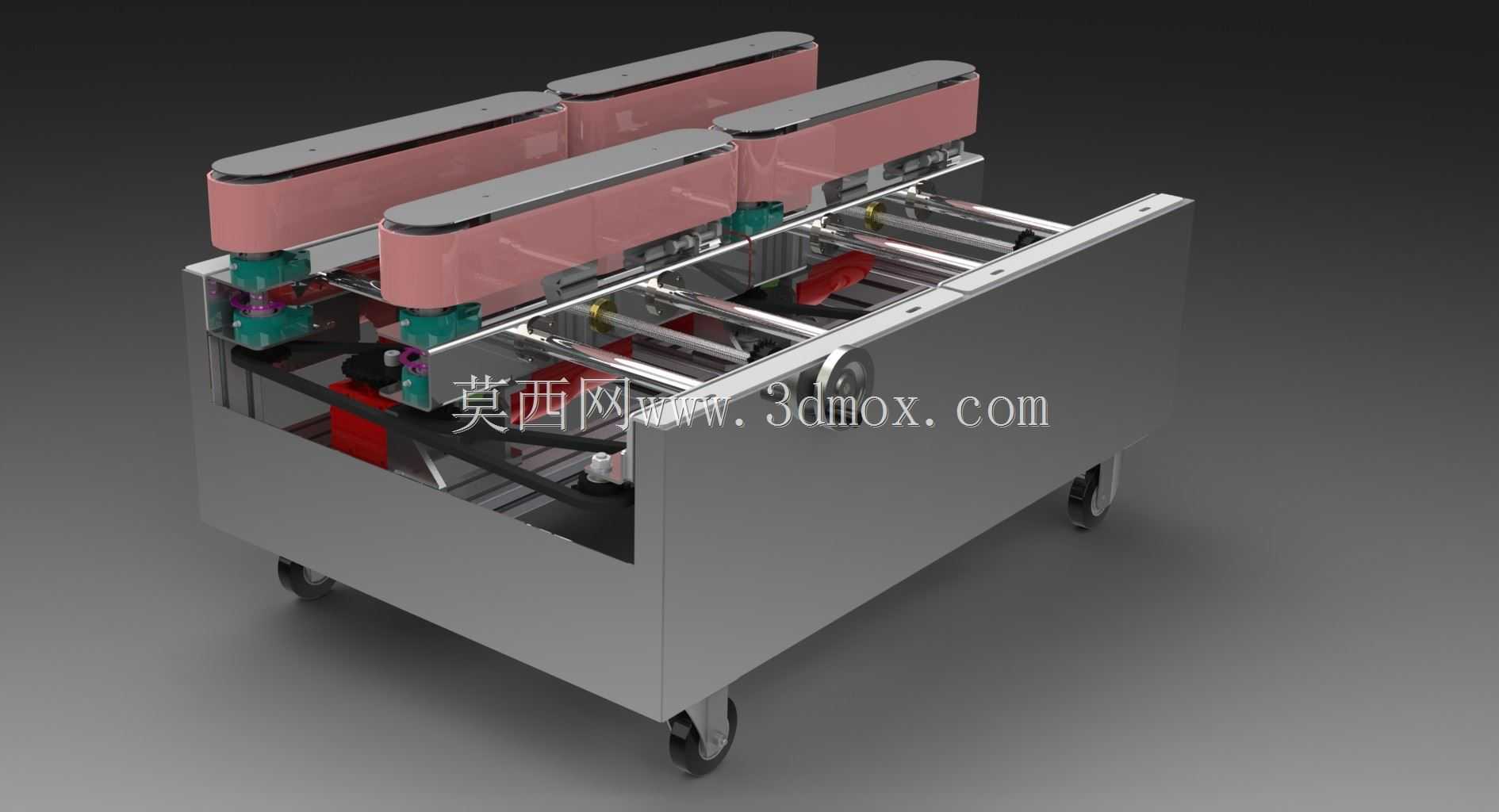

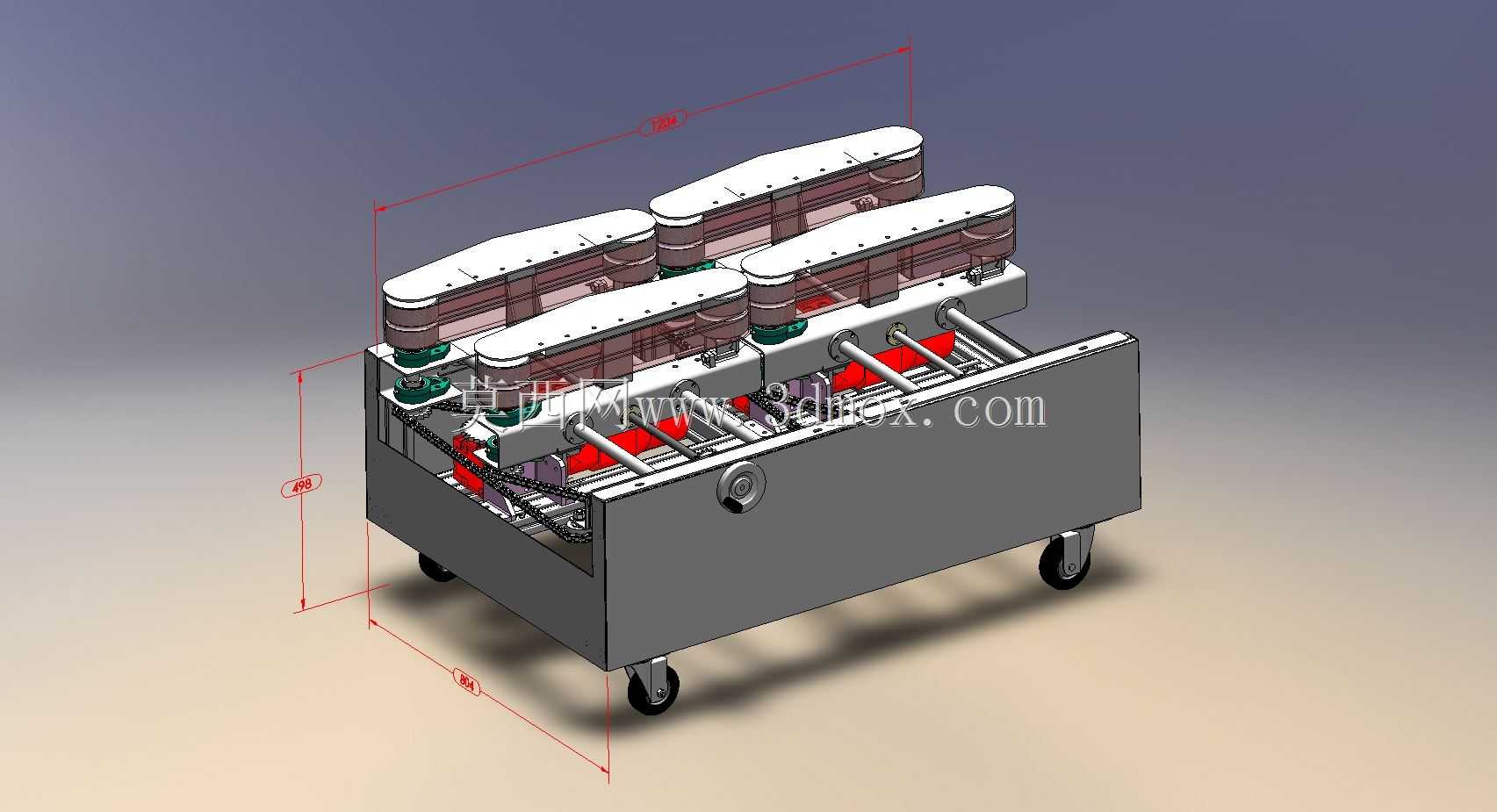

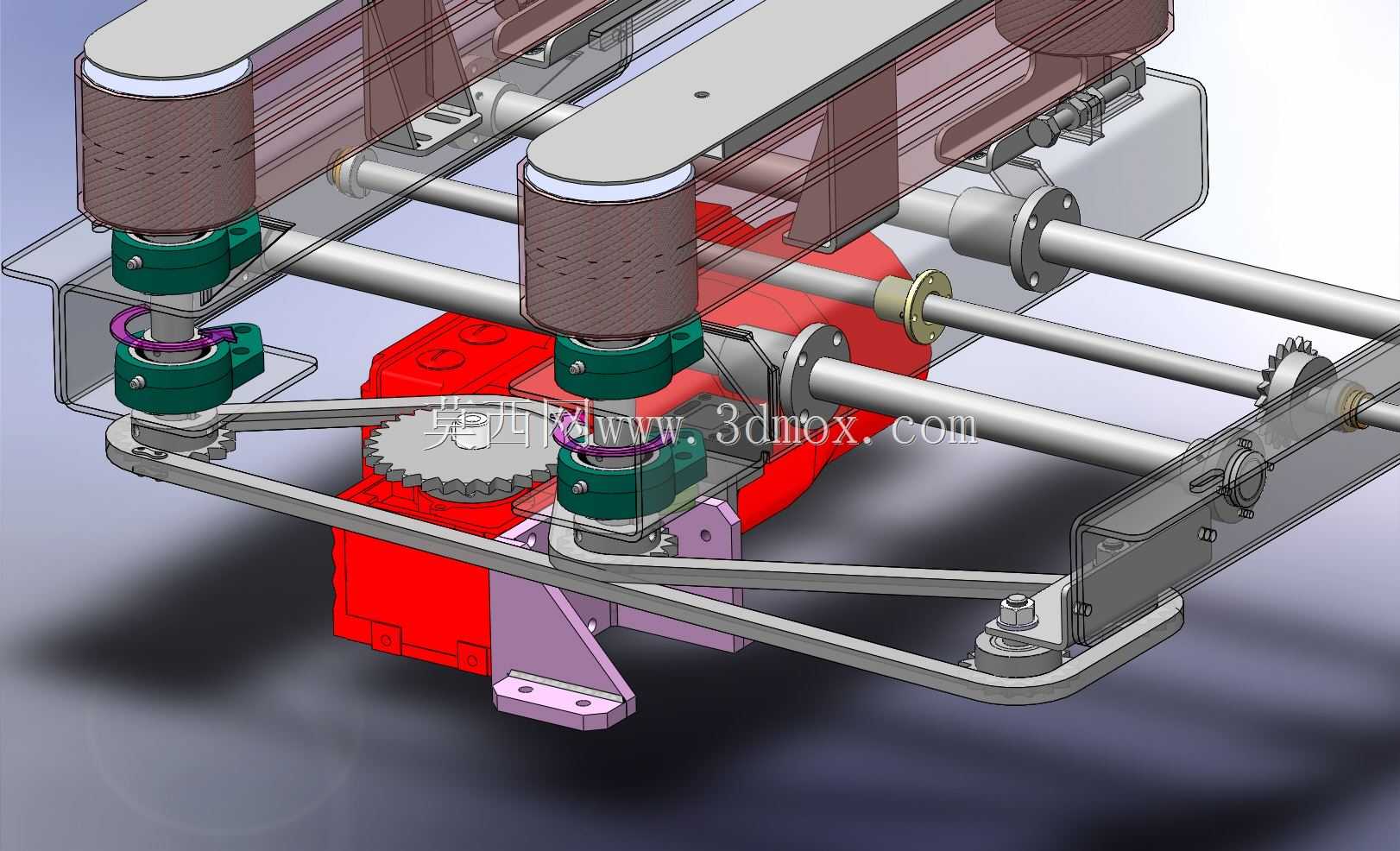

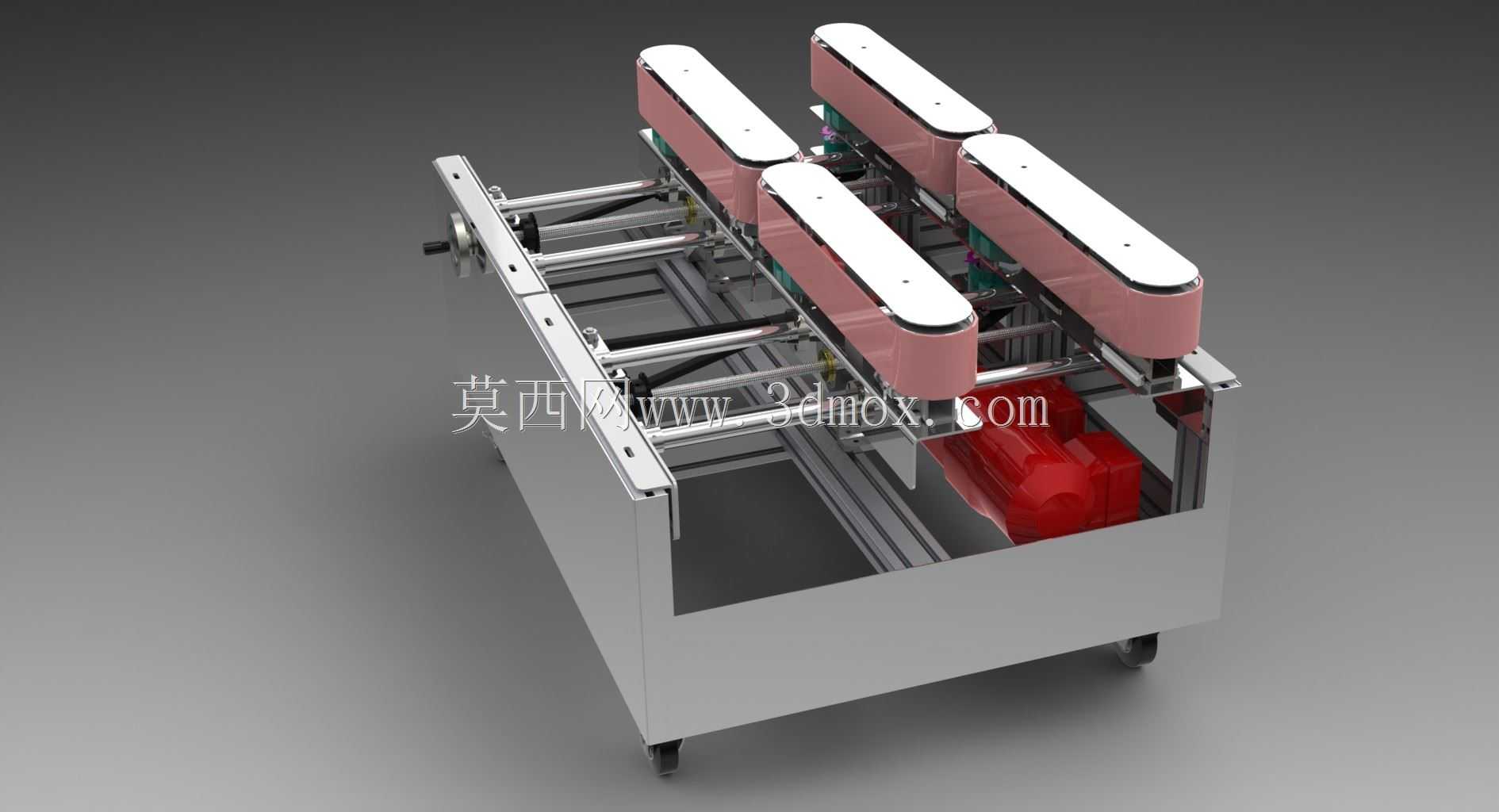

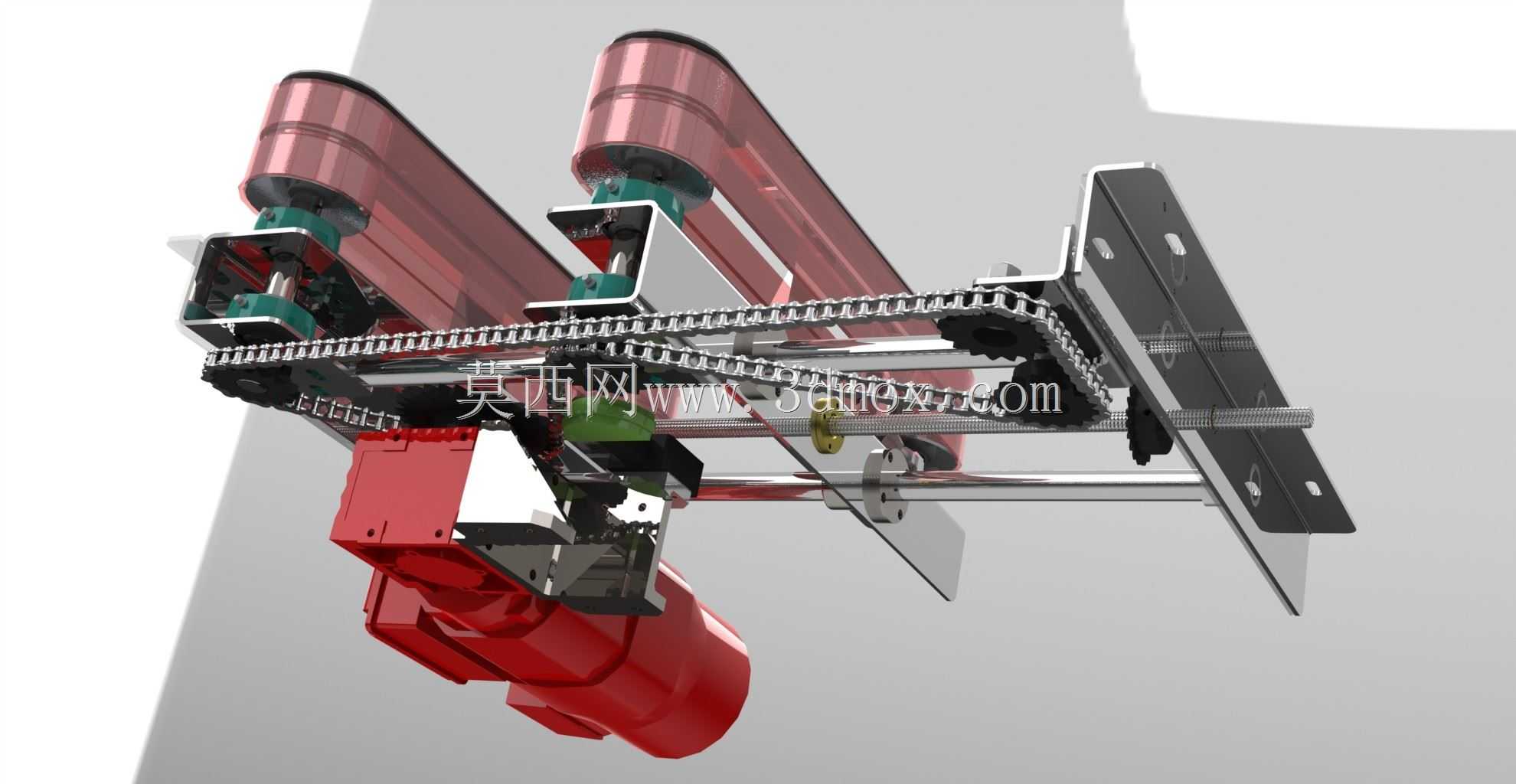

这款侧带式输送装置主要面向包装生产场景设计，是包装生产线中衔接装料、封箱、贴标等工序的核心辅助输送单元，专门针对需要双侧夹持定位的规整箱体、盒装类物料设计，解决常规皮带输送机无法对轻质、易偏移物料进行姿态约束的输送痛点，可适配日化、食品、医药等行业的中小规格包装件转运需求，能够在输送过程中保持物料的位置一致性，避免物料在转运过程中出现歪斜、偏移，为后续工序的精准作业提供稳定的物料位姿基础。设备采用双侧对称夹持的结构布局，两条平行布置的窄型输送皮带作为物料的接触承载面，皮带外侧设置硬质防护盖板，既可以避免输送过程中杂物卷入传动结构，也能对皮带的运行轨迹形成约束，防止皮带长期运行出现跑偏问题。动力端采用单电机驱动的设计思路，通过链轮链条组成的同步传动机构将动力同时传递给两侧的输送辊组，保证两侧皮带的运行线速度完全一致，避免因两侧速度差导致物料出现偏转、卡滞的问题，传动链路中设置的张紧结构可对链条、皮带的张紧度进行灵活调节，适配不同使用时长下的部件磨损补偿需求，降低日常维护的调整难度。设备的安装支架采用悬臂式可调结构，横向布置的光轴导轨可实现两侧输送单元的间距调节，能够适配不同宽度规格的包装物料输送需求，支架上的腰型安装孔可兼容不同生产线机架的安装点位，无需对原有生产线进行大规模改造即可完成加装适配。设备整体结构紧凑，纵向输送段的长度可根据生产线的工序间距需求进行适配调整，双侧夹持的力度可通过皮带的张紧度以及支架的间距调整进行适配，既能够保证物料输送过程中不出现打滑偏移，也不会因夹持力过大对软质包装物料造成挤压变形。装置底部的动力单元采用下沉式布置，可充分利用生产线机架下方的闲置空间，减少输送线工作面的占用面积，传动部位全部设置在防护壳体内部，可适配生产车间存在少量粉尘、飞沫的作业环境，降低杂物进入传动结构导致的设备故障概率，保障生产线长期连续运行的稳定性。
