双轴回转式汽车部件焊接工装夹具

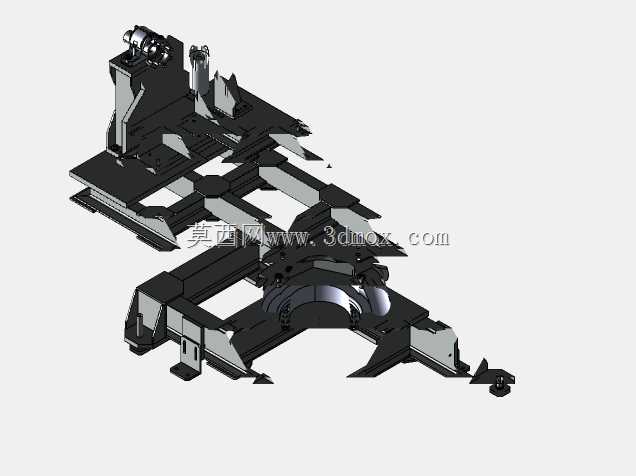

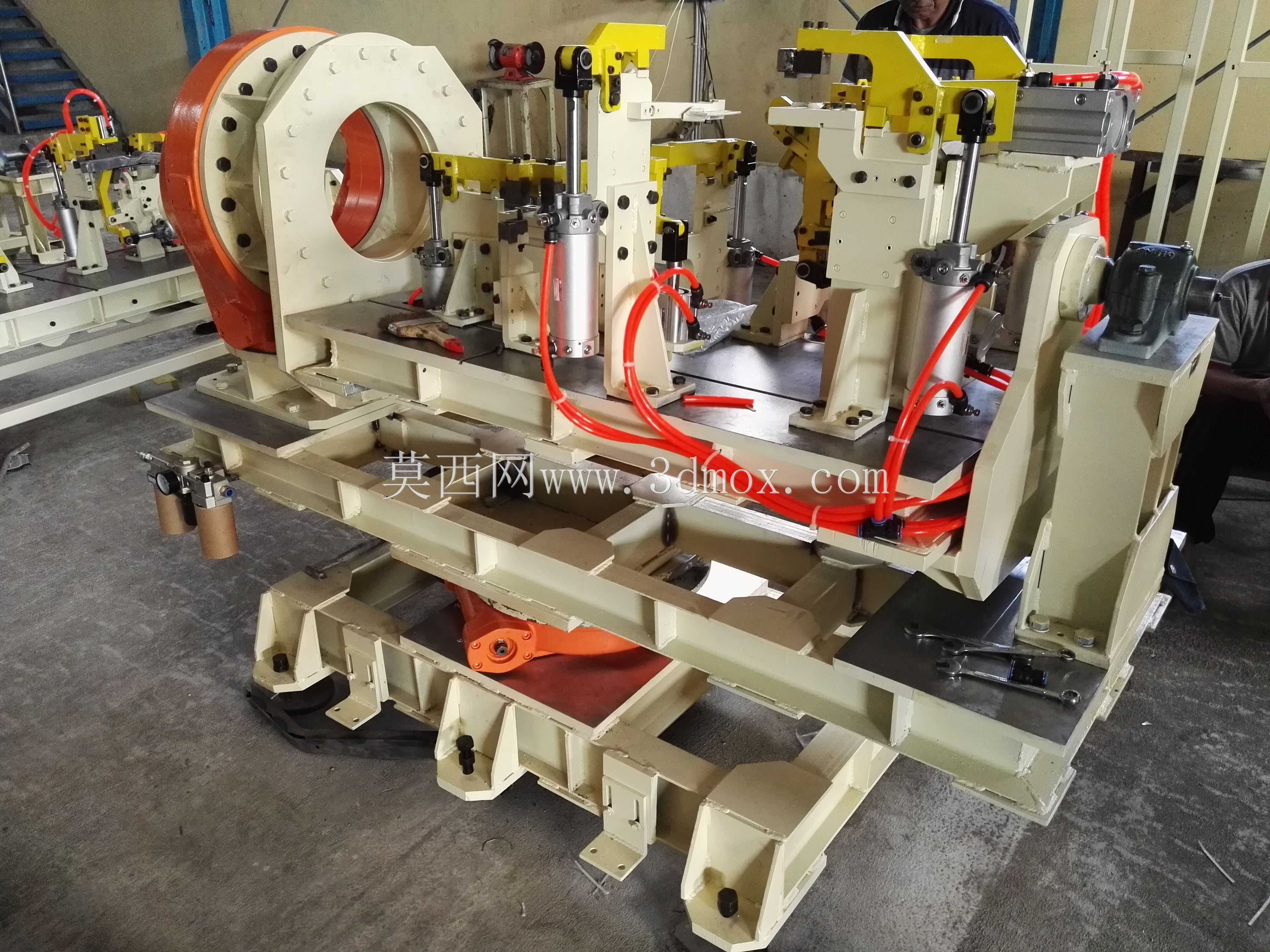

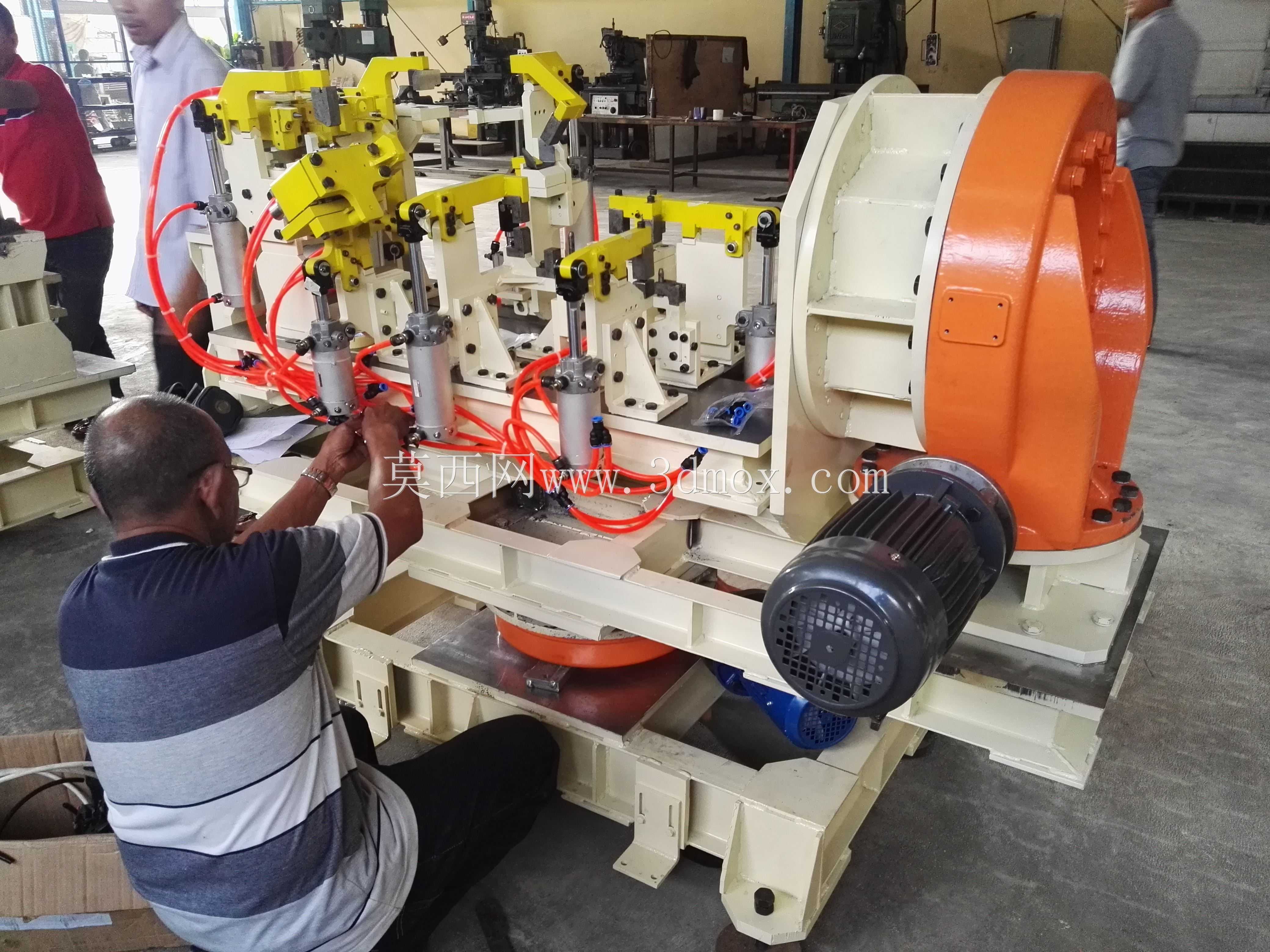

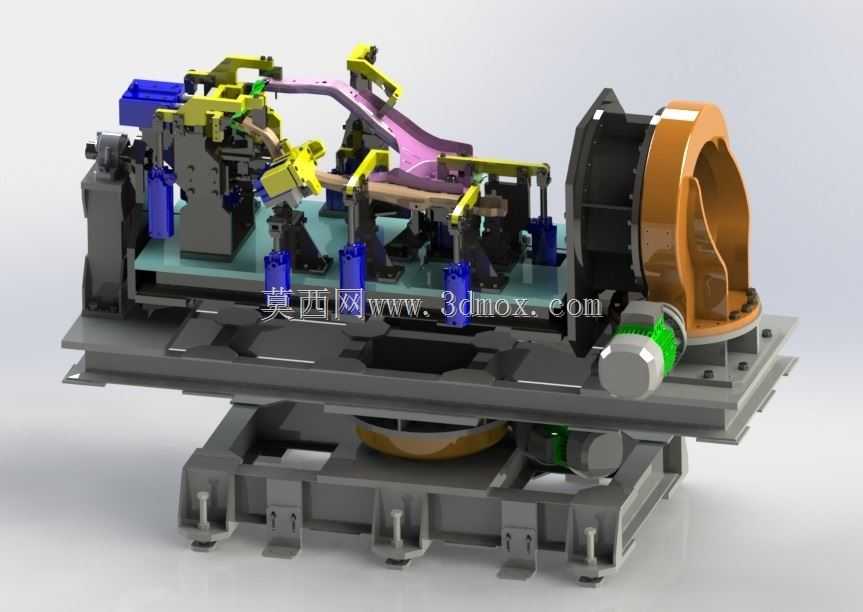

这套双轴回转焊接工装，主要面向汽车白车身结构件、底盘异形冲压件的焊接工序场景，在整车焊装线的补焊工位、中小批量零部件焊接单元中应用广泛，能适配多品种小批量的柔性生产需求，解决异形曲面构件焊接时变位困难、焊缝可达性差的问题。从结构布局来看，整套工装采用分层式安装设计，底部为带可调支撑脚的安装底座，支撑脚可实现±15mm的高度调节，适配车间地面不平整的安装工况，底座上集成回转驱动单元，通过齿轮传动结构实现水平方向360度回转，回转精度控制在±0.1度以内，可带动上部夹具整体变位，让操作人员无需挪动工件即可完成环向焊缝的连续焊接。上部的夹具安装平台搭载第二轴翻转机构，可实现0-90度范围内的角度翻转，配合底部回转轴，能将工件调整至任意最佳焊接姿态，有效减少焊接死角，降低焊工操作强度，同时能保证不同批次工件焊接姿态的一致性，稳定焊缝成型质量。夹具的定位夹紧单元采用模块化设计，针对异形冲压件的型面特征，设置了多处定位销、型面支撑块和气动夹紧臂，定位销采用淬火处理的耐磨材质，重复定位精度可达0.05mm，夹紧臂的压紧点避开焊缝位置，同时预留焊枪操作空间，避免焊接过程中焊枪与夹具发生干涉。整套夹具的气动管路沿平台底部的走线槽规整布置，避免焊接飞溅烫损管路，驱动端设置防护外壳，隔绝焊接烟尘和飞溅对传动齿轮、回转轴承的损伤，延长设备维护周期。在设计思路上，这套工装优先考虑了操作的人机工程性，翻转和回转动作可通过脚踏开关控制，操作人员双手可专注于焊枪操作，同时夹具的夹紧单元预留了快换接口，更换对应工件的定位块和夹紧臂后，可快速适配同系列不同规格工件的焊接需求，减少工装换型时间。安装边界方面，整套设备占地尺寸约1800mm×1500mm，高度方向在最低姿态下约1200mm，最高翻转姿态下不超过1800mm，可直接适配常规焊装工位的空间布局，无需对现有工位的除尘、防护设施做大幅改造。
