硬盘盘面标签粘贴定位固定工装

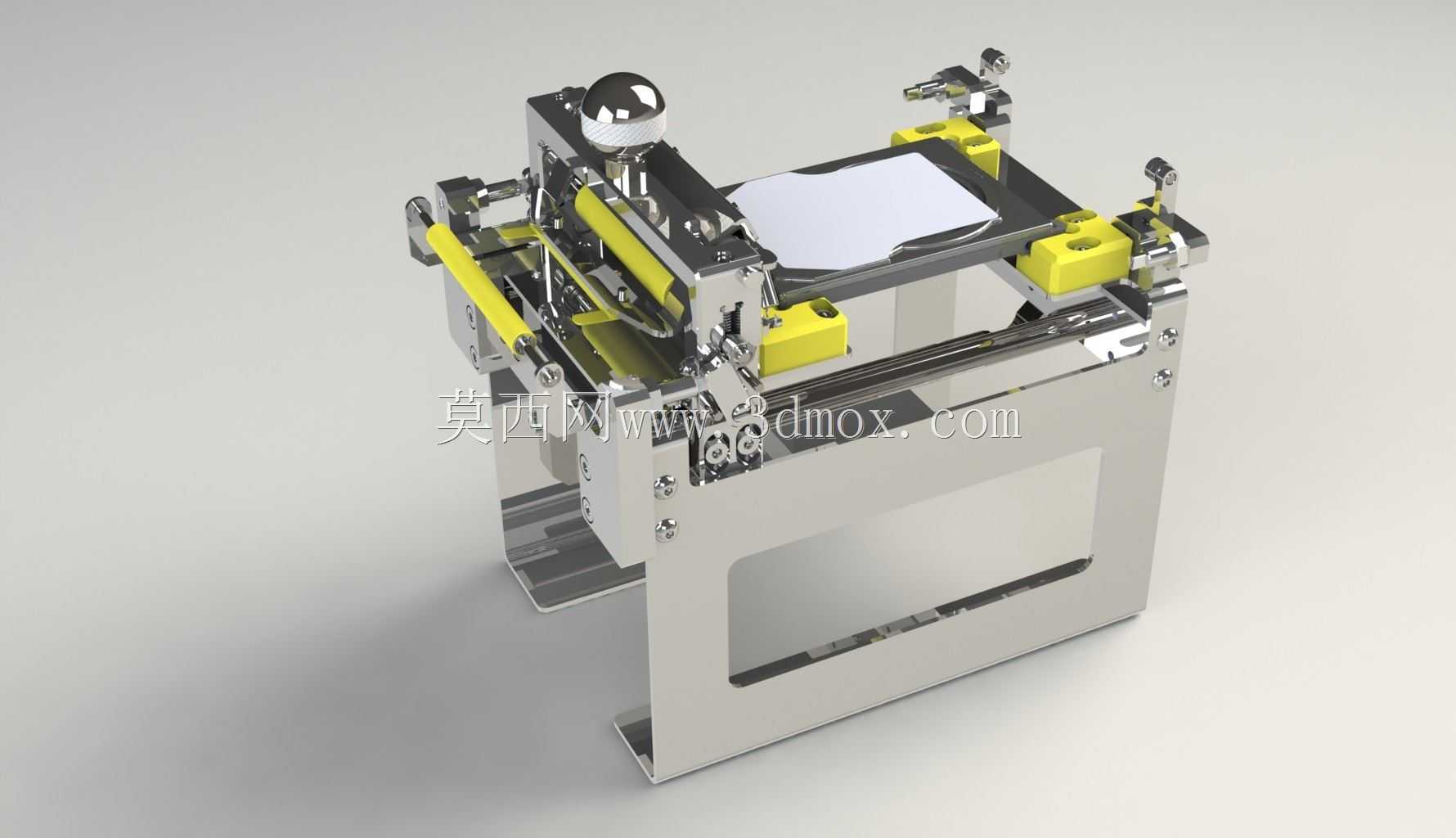

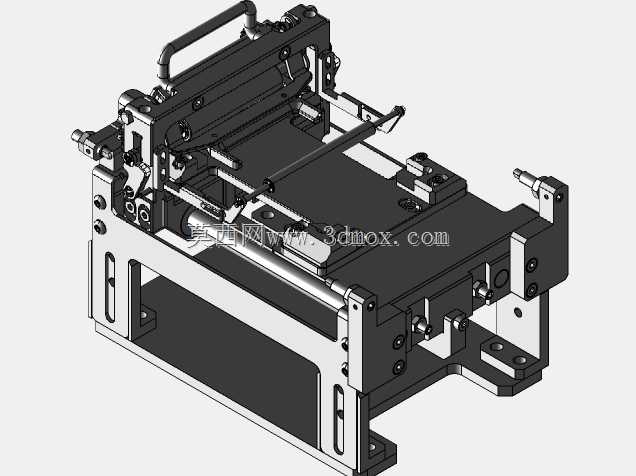

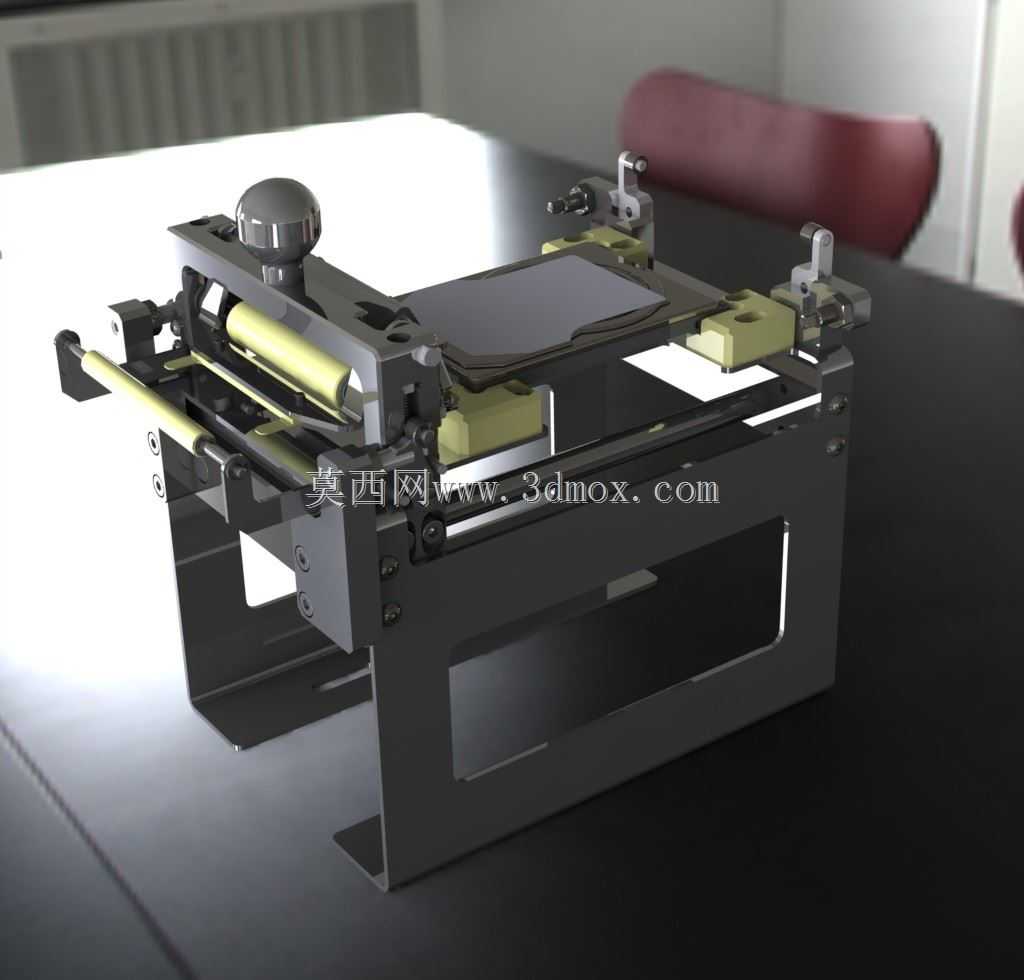

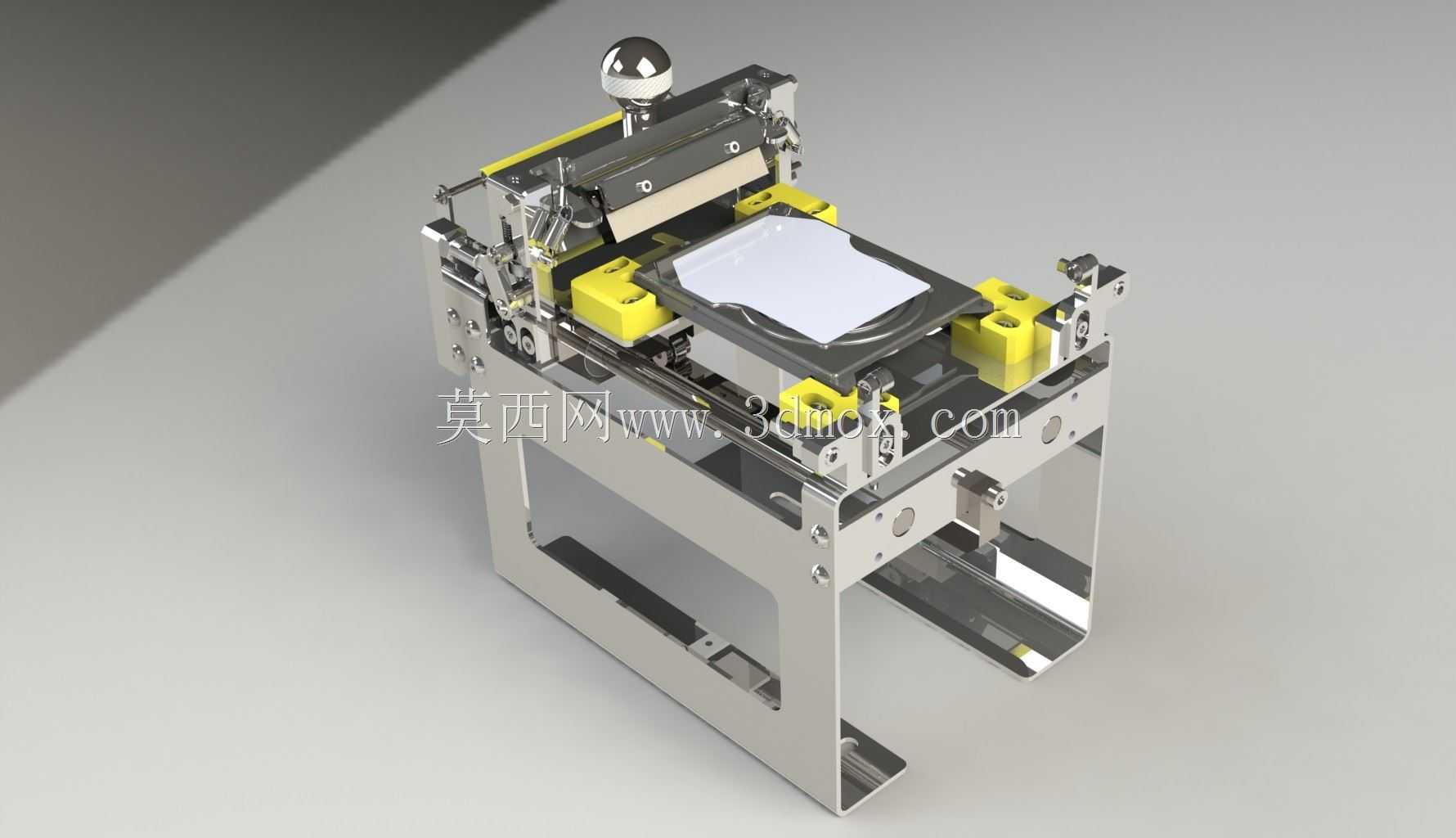

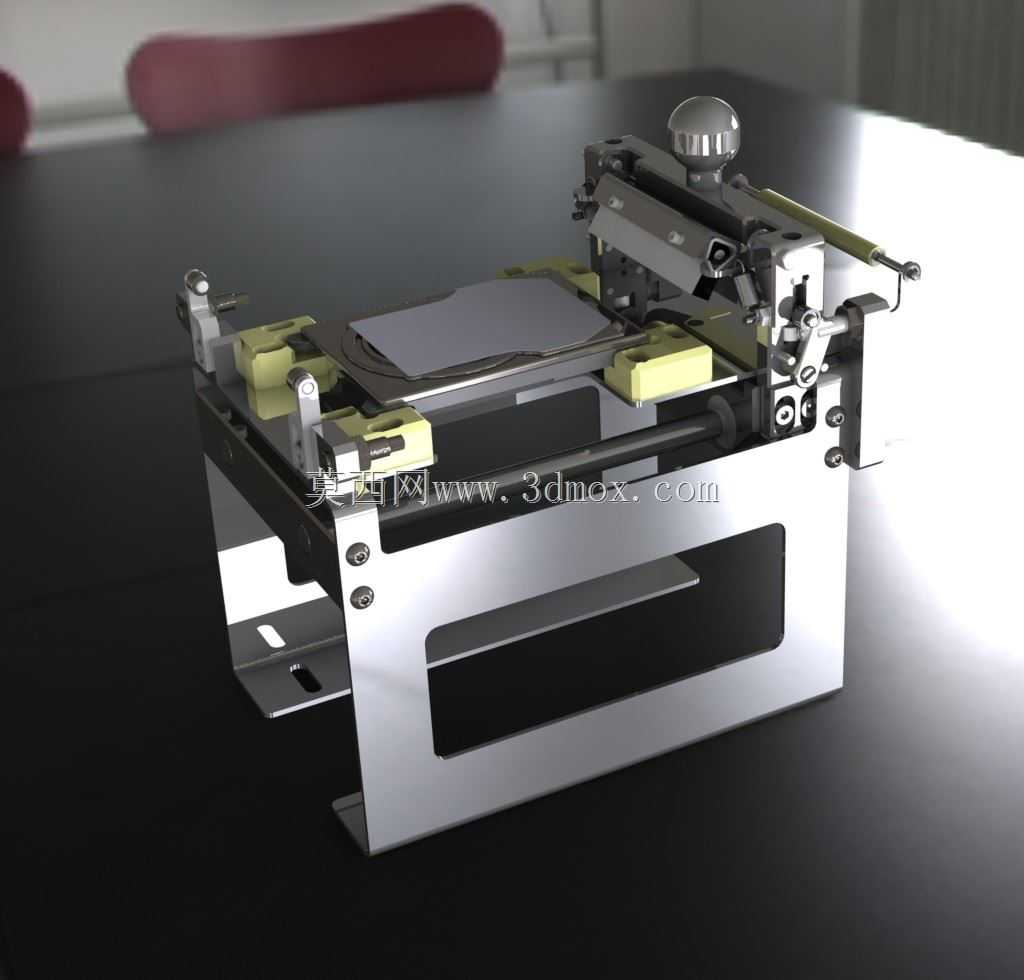

在硬盘制造后段工序的标签贴装工位，盘面标签的粘贴精度直接影响产品外观一致性与后续扫码识别效率，这套固定装置正是针对该工位的作业需求设计，用来解决人工贴标时的标签偏移、褶皱、对位不准问题。从结构布局来看，装置采用框架式立式支撑结构，底部预留的安装支脚可直接固定在标准铝型材作业台面上，整体安装边界控制在400mm×300mm×350mm范围内，不会占用过多工位操作空间，适配现有流水线的工位排布。装置的核心夹持区域采用双侧可调定位块设计，黄色的聚氨酯夹持块直接接触硬盘盘面边缘，避免金属硬接触划伤盘体表面，夹持行程可通过侧边的调节手柄微调，适配不同尺寸规格的硬盘工件装夹需求。顶部的压合组件采用带球形操作手柄的直线导轨导向结构，压头部分设置柔性缓冲垫，贴标作业时可将标签均匀压合在盘面上，避免局部压力过大导致标签变形或盘体受压损伤。两侧的快速夹钳结构可实现工件的快速装夹与拆卸，单工位装夹耗时可控制在2秒内，匹配流水线的作业节拍。设计过程中优先考虑了操作的人机工程性，操作手柄的高度设置在操作人员站立作业的舒适区间，所有调节部件均设置在工位正面，操作人员无需侧身即可完成所有装夹、调节、压合动作。装置的导向部件采用标准线性导轨，重复定位精度可控制在0.1mm以内，保证每一次贴标的位置一致性，减少贴标不良率。框架主体采用不锈钢板材折弯焊接成型，整体刚性充足，长期作业不会出现结构变形，同时不锈钢材质便于工位日常清洁，适配电子制造车间的无尘作业环境。装置的中间镂空区域预留了标签对位的视觉观察空间，操作人员贴标时可直观观察标签与盘面定位线的对齐情况，无需额外增设对位光源即可完成精准对位。
