14.5英尺木制划艇结构设计方案

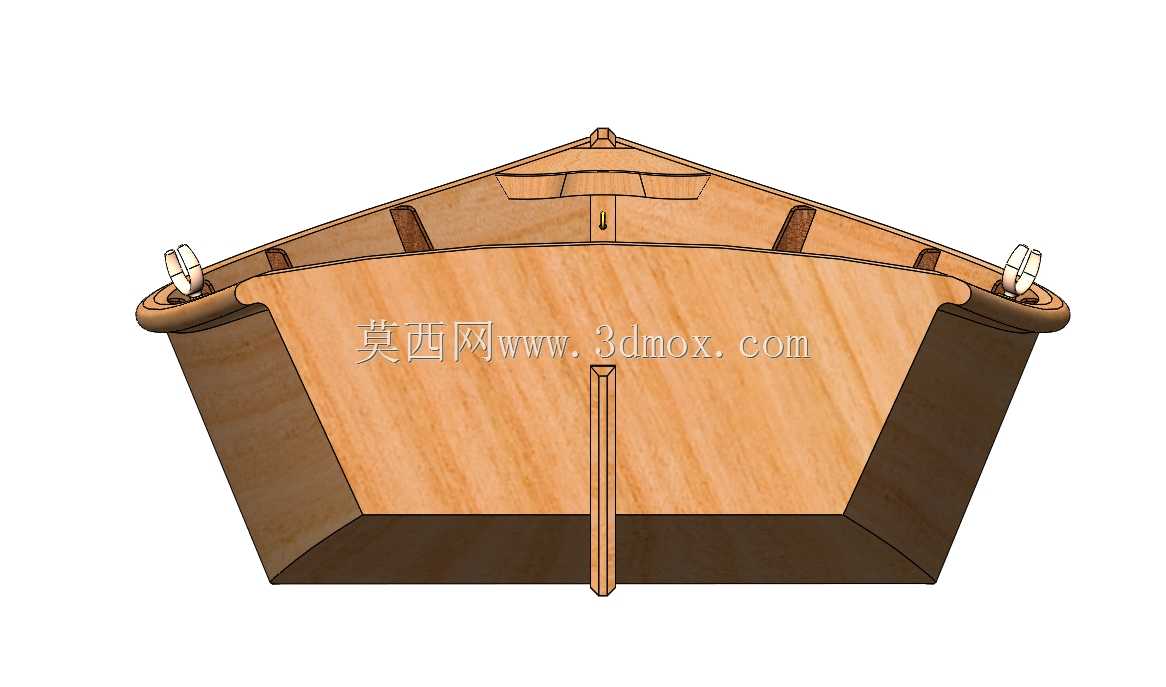

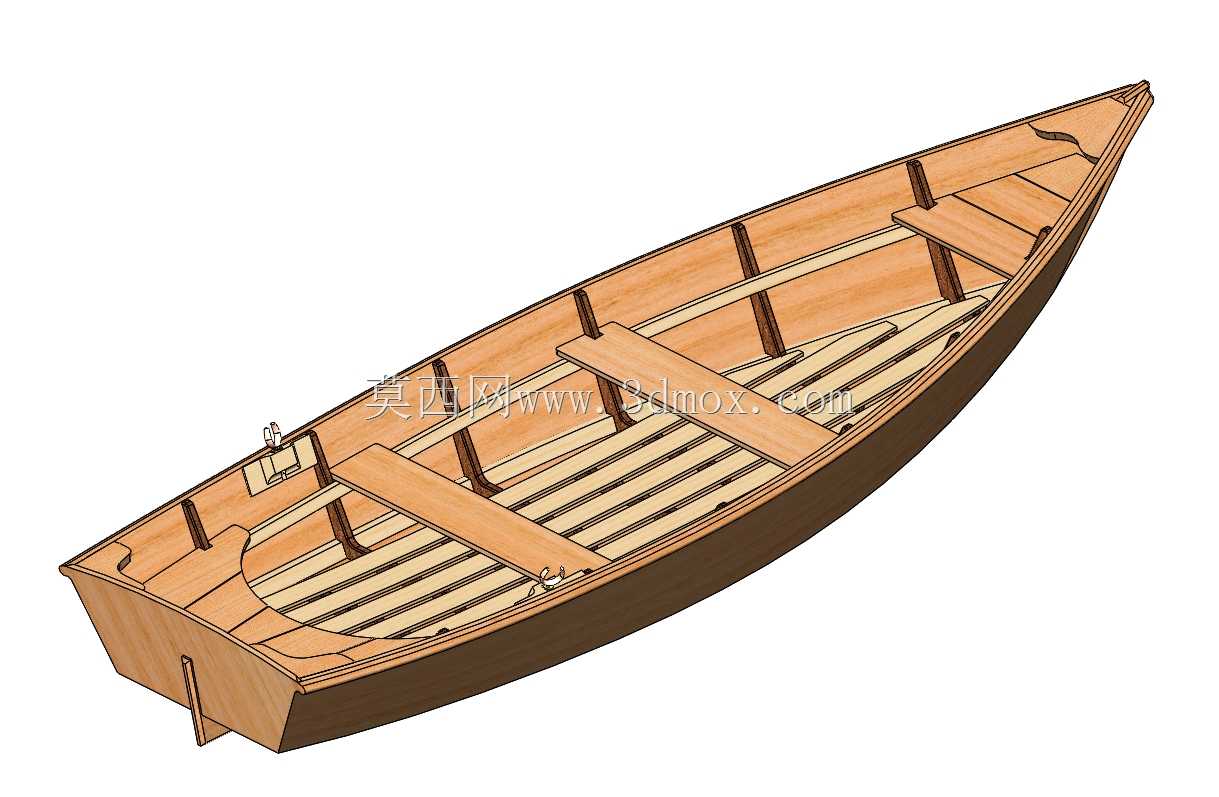

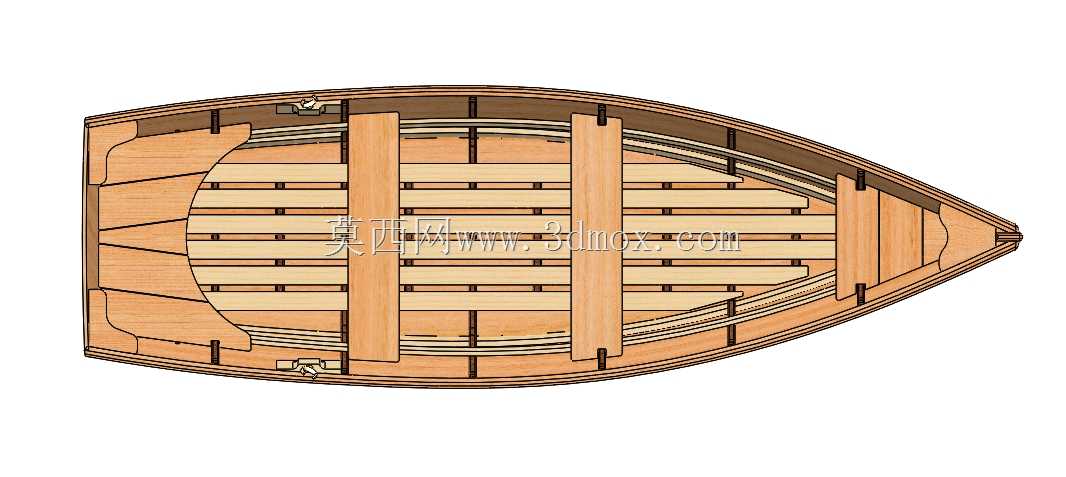

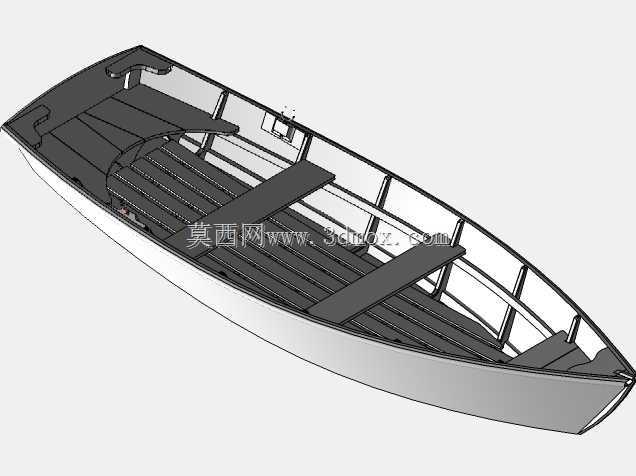

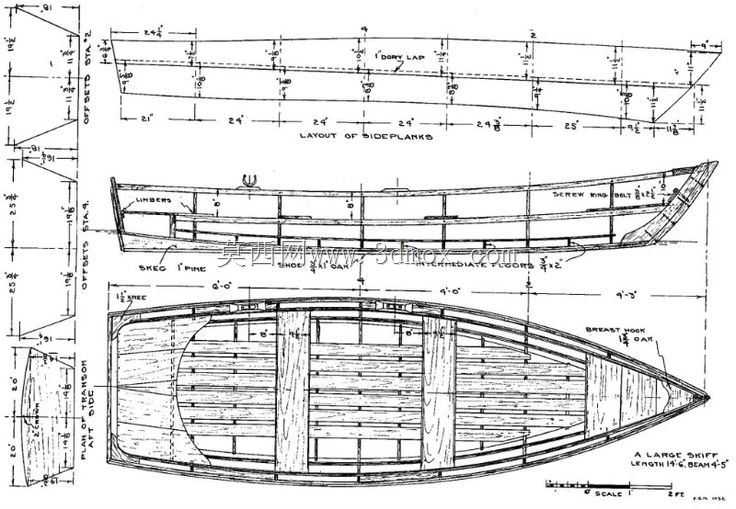

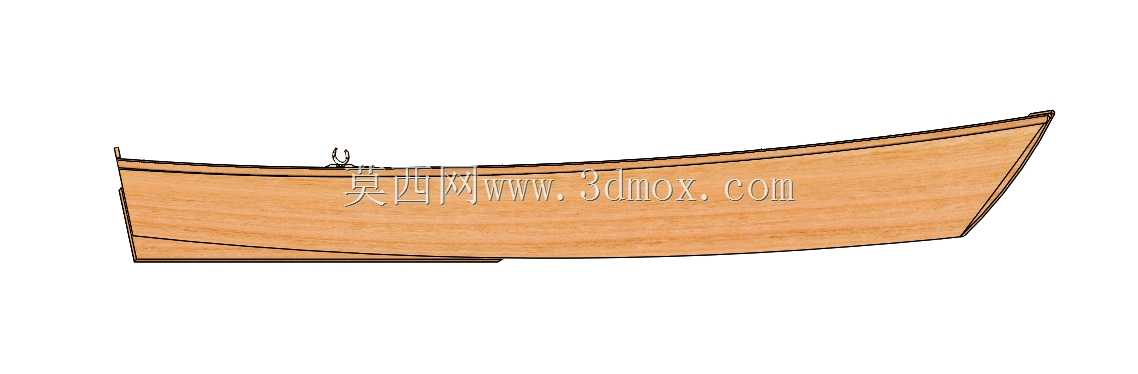

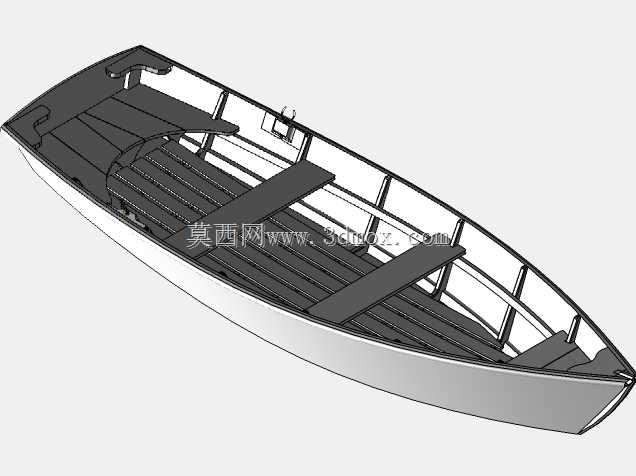

这款14.5英尺规格的木制划艇，核心应用场景覆盖近岸浅水区休闲出行、内陆湖泊垂钓作业、平缓河道短途通勤，也可作为水上文旅项目的体验载具，适配无机械动力的人力驱动场景，吃水深度控制在0.2米以内，可顺利通过水深较浅的滩涂、芦苇荡区域，不会出现搁浅卡滞问题。从结构设计逻辑来看，整体采用传统木船的搭接式建造思路，船体外板选用耐水性能优异的实木板材拼接，船舷边缘做加厚封边处理，既提升碰撞缓冲能力，也可作为乘员登船时的受力支撑点。船体内部沿长度方向均匀布置横向肋板，肋板与船体外板通过榫接加防水胶结的方式固定，肋板间距控制在0.4米左右，可保证单人在船内行走时的结构刚度，不会出现底板凹陷变形的问题；船内设置三道横向坐板，坐板下方预留储物空间，可放置救生衣、垂钓装备、随身物品，坐板同时兼做横向加强筋，进一步提升船体整体抗扭性能，避免在水面波浪冲击下出现船体开缝变形。船艏位置做窄型尖艏设计，可有效降低行进时的水阻，人力划行时更省力，船艉做平直封板处理，可根据使用需求外挂小型电动推进器，拓展动力驱动模式，船底沿中心线设置通长的龙骨结构，龙骨突出船底3厘米，既可以提升船体直线行驶的航向稳定性，也能在船只停靠浅滩时作为受力支撑，避免船底外板直接接触地面硬物造成刮损。从安装边界来看，整船最大宽度为1.4米，长度为4.42米，空载重量控制在75公斤左右，可通过小型皮卡、车顶架完成陆路转运，不需要额外的吊装设备，两名成年人员即可完成搬运下水操作。船体内部净空间可容纳3名成年乘员，额定载重不超过240公斤，使用过程中只要保证载重分布均匀，不会出现侧翻风险。建模过程中严格还原了木船的实际装配逻辑，每一块肋板、外板、坐板的拼接位置都预留了实际生产所需的工艺余量，板材厚度按照实际建造标准设置为18毫米，所有连接位置的结构都做了受力校核，可直接作为木船实体建造的结构参考，也可用于水上场景的三维可视化展示、船舶结构教学演示使用。
