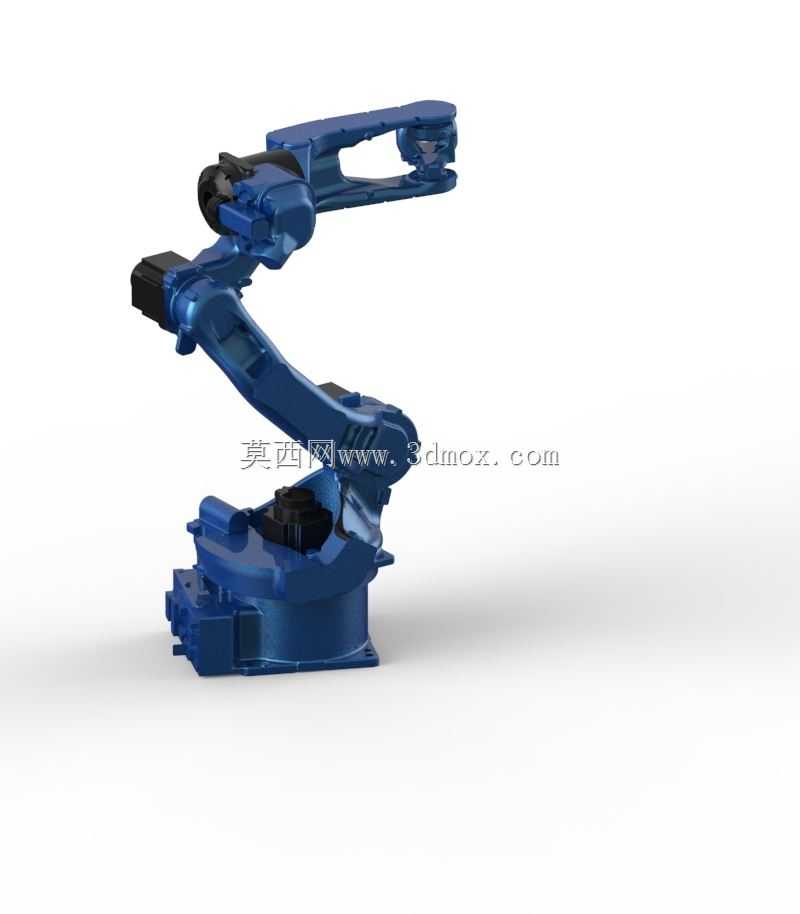

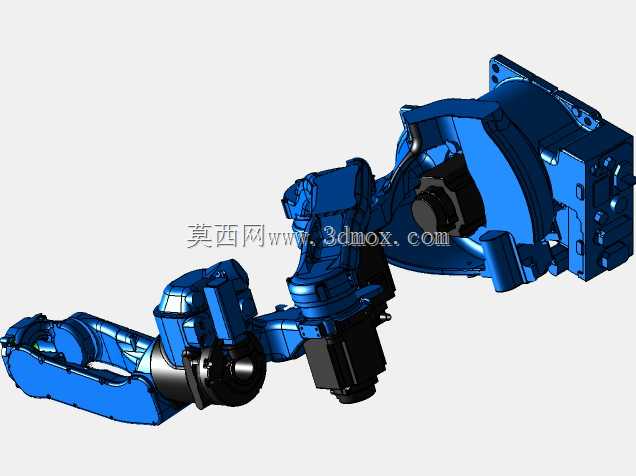

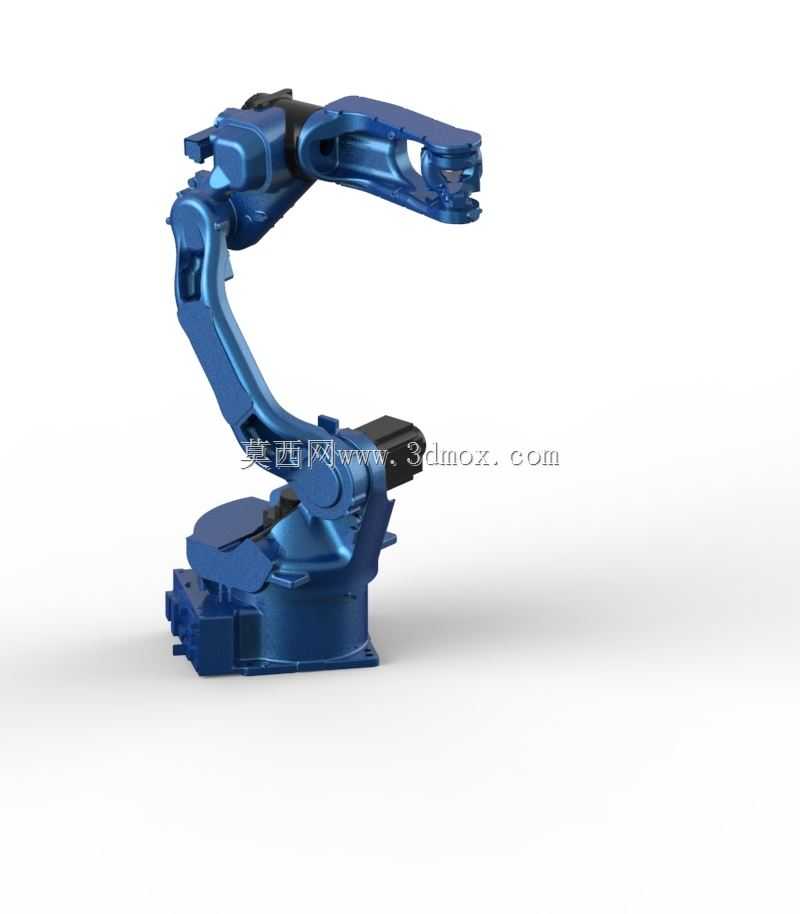

安川六轴工业机械臂三维结构设计

这款六轴串联机械臂的结构设计，核心面向汽车零部件焊装、3C电子件精密装配、物流仓储码垛这类对重复定位精度、动作节拍有明确要求的工业场景，整体构型采用成熟的关节式串联布局，从底座安装面到末端法兰的运动链路做了完整的结构还原，每段臂体的铰接位置都预留了标准的伺服电机、谐波减速器安装腔，没有做简化的占位处理，能直接用于后续的运动学仿真、干涉校验工作。从安装边界来看，底座采用方形法兰式安装结构，安装孔位按照工业重载机械臂的常规布局设计，固定时需要匹配对应厚度的设备安装基板，避免大负载回转时出现基座晃动；大臂与小臂的铰接转轴做了内走线的腔体设计，所有动力线缆、信号线缆都可以从臂体内部穿过，不会在机械臂高速回转时出现线缆剐蹭、拉扯的问题，这也是实际量产工业机械臂普遍采用的走线方案，能大幅降低现场运维的线缆损耗率。功能特性上，六个关节的转动范围都参考了同级别量产工业机械臂的参数做了限位结构设计，底座回转关节可实现整周范围内的可控回转，大臂俯仰关节覆盖从低位取件到高位码放的常用作业角度，小臂、腕部的三个关节组合后，末端法兰可以在工作半径内实现任意姿态的调整，不管是平面内的工件搬运，还是带角度的焊缝跟踪、涂胶作业，都能匹配对应的姿态需求。设计思路上没有做夸张的异形结构，所有臂体的加强筋布局都参考了有限元受力分析的结果，在大臂根部、小臂与腕部连接的应力集中位置做了局部加厚处理，平衡臂体自重与结构刚性，避免机械臂高速启停时出现末端抖动；末端法兰采用标准的工业机械臂接口尺寸，可以直接适配夹爪、焊枪、吸盘等不同类型的末端执行器，不需要额外做转接法兰的二次设计。做运动仿真时可以直接给每个关节添加对应的转动副驱动，设置好各轴的速度、加速度参数就能模拟真实的作业节拍，校验整个运动路径中臂体与周边工装、工件的干涉情况，不管是用于生产线前期的方案布局，还是用于机械臂相关的教学演示、结构参考，都能提供足够的结构细节支撑，不需要再对核心铰接部位做二次补模。
