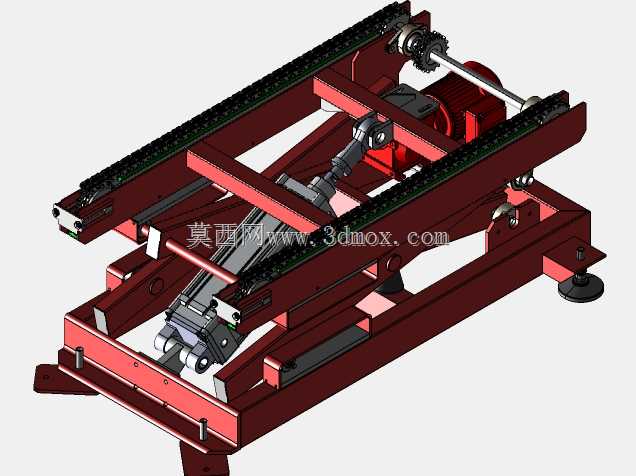

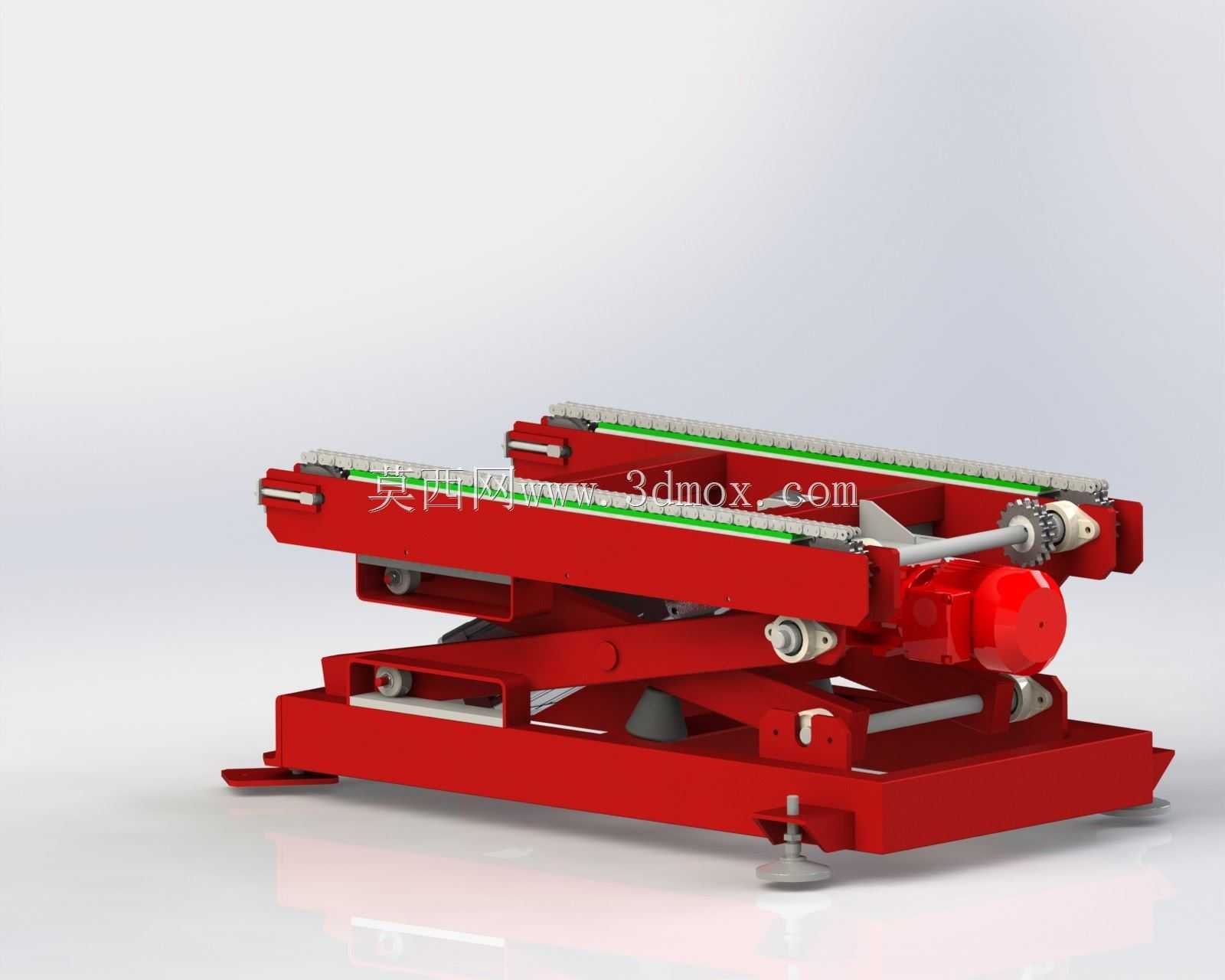

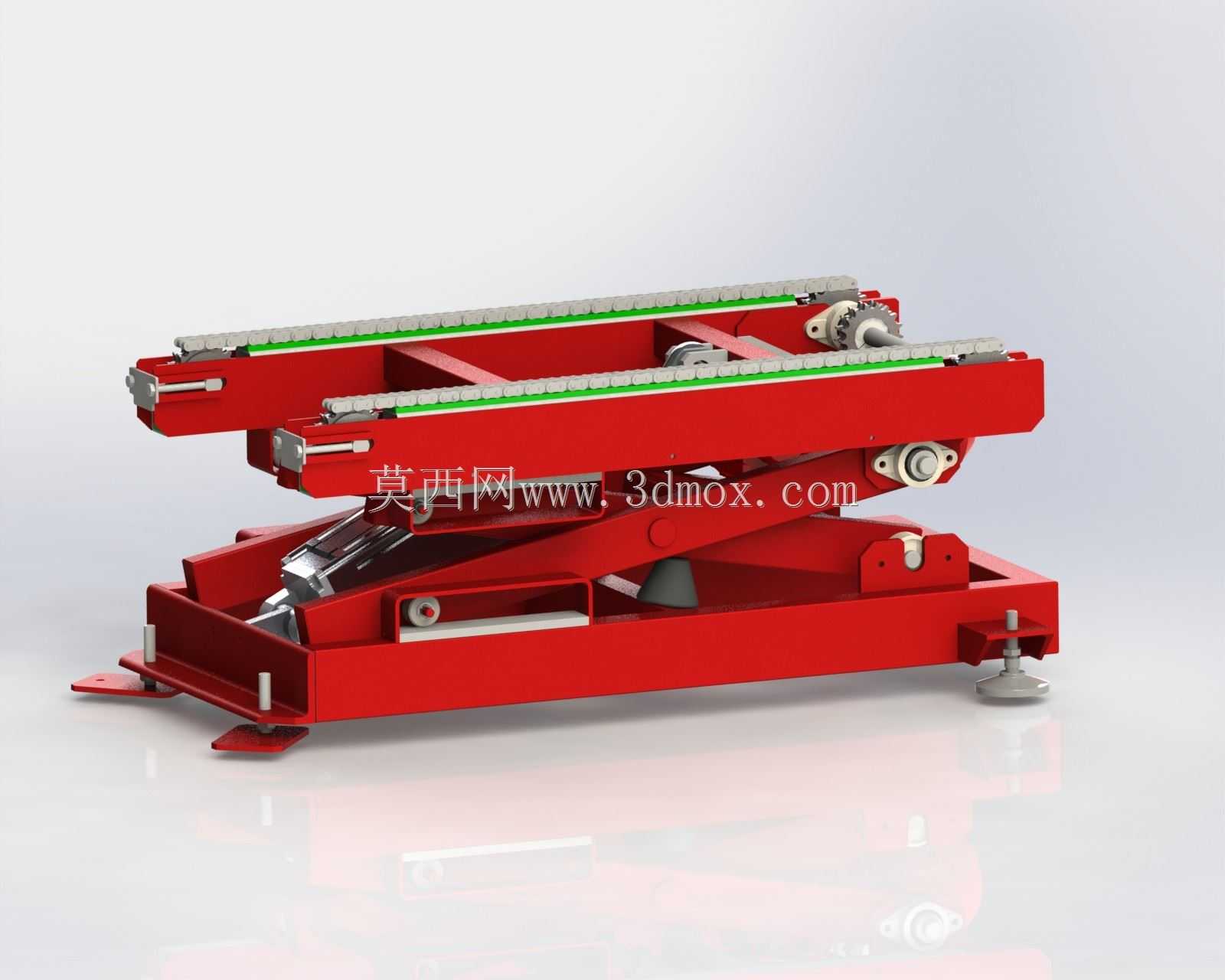

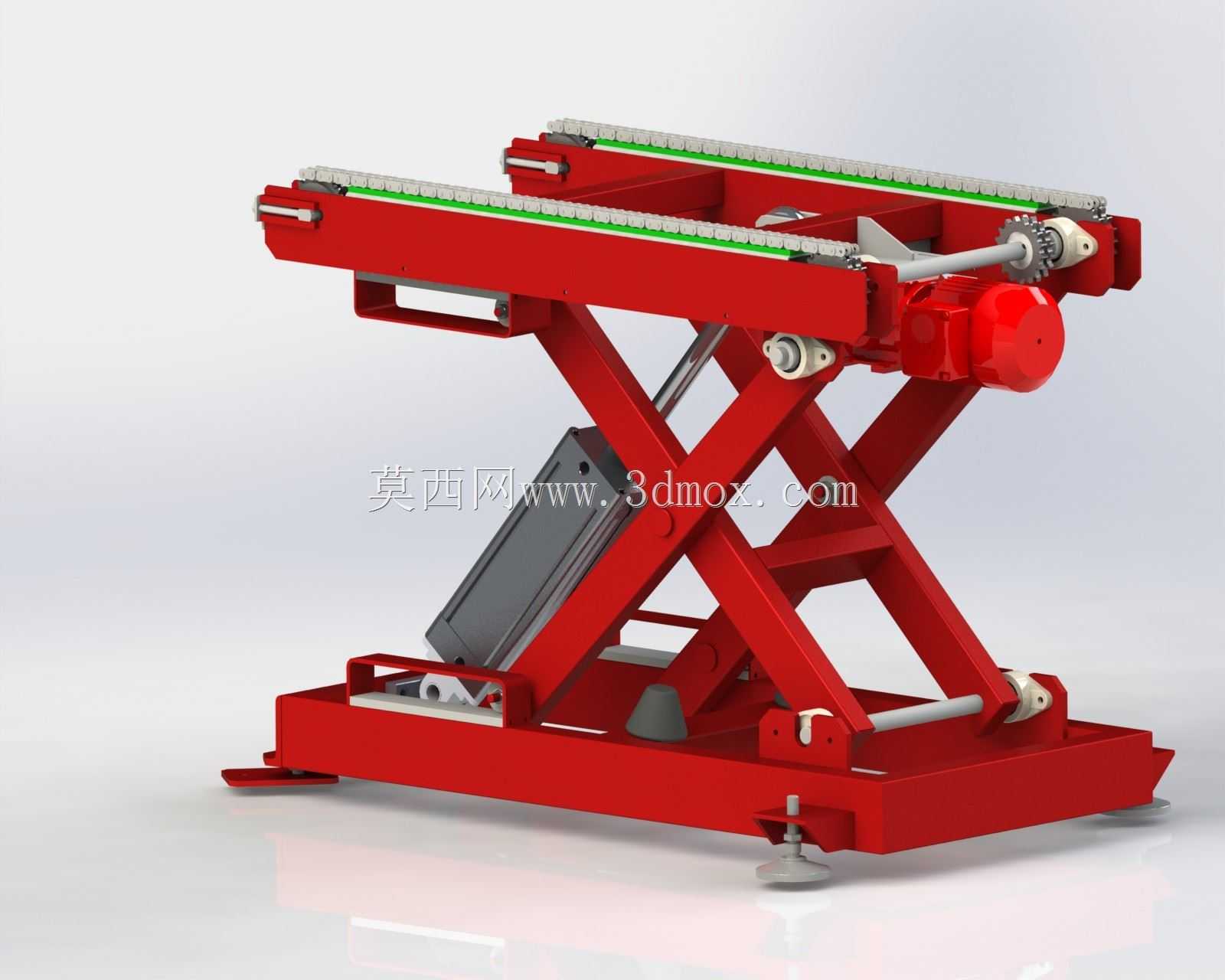

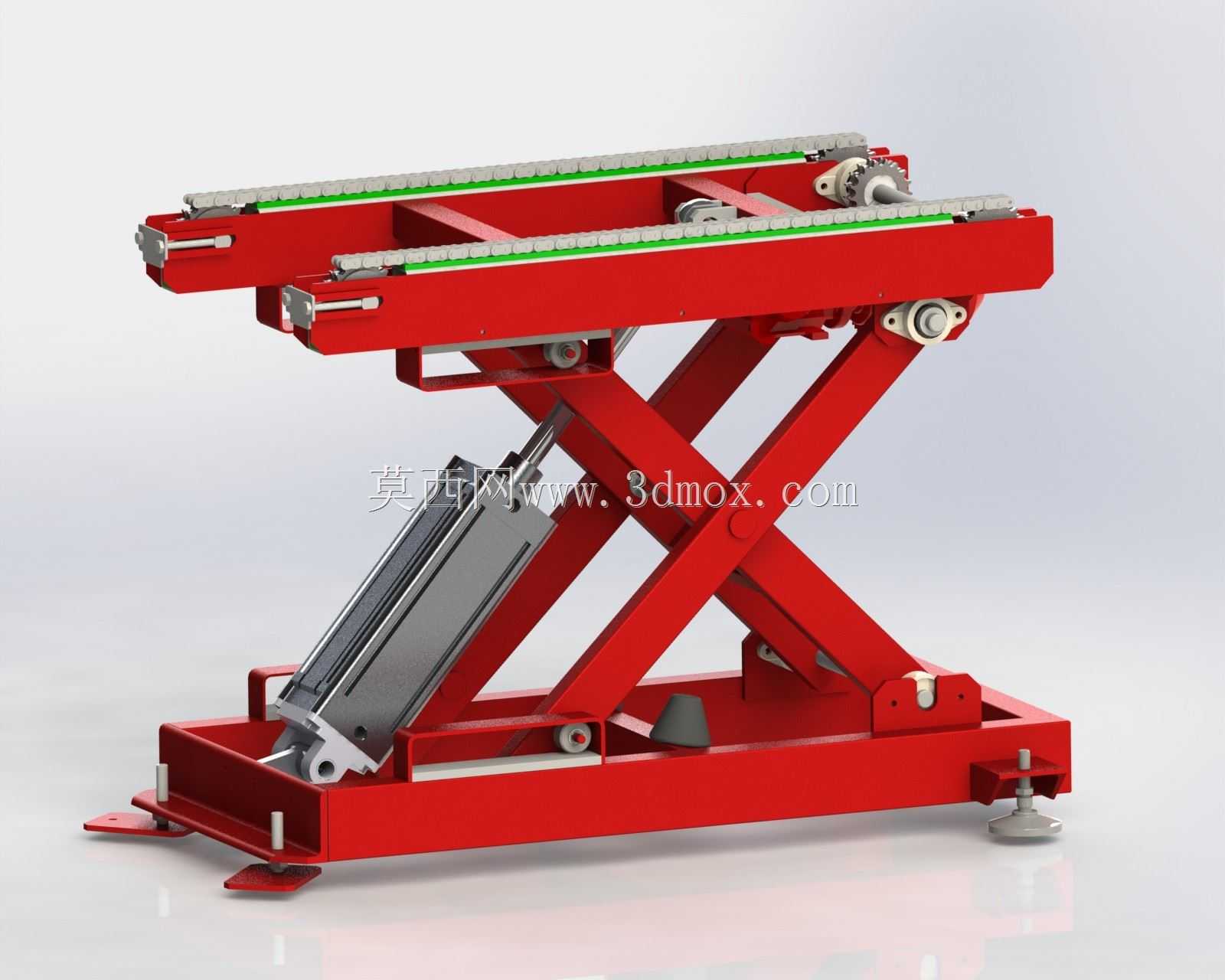

气动剪叉式链式输送升降接驳设备

在纸箱包装、仓储物流的自动化输送线布局中，不同高度输送线的接驳、工位间的物料高度差补偿一直是线体设计的常见痛点，这款气动驱动的链式输送升降设备，正是针对这类场景开发的线体接驳单元。设备底部采用可调脚杯支撑结构，安装时可根据地面平整度调整支撑高度，抵消地面铺装误差带来的安装倾斜问题，底座框架采用型钢焊接成型，整体刚性足以承受满载纸箱的动态冲击载荷，不会在长期往复升降过程中出现框架变形问题。中部的剪叉升降臂组采用铰接销轴连接，配合气动执行元件提供升降驱动力，相比液压驱动方案，气动驱动的响应速度更快，且不存在液压油泄漏污染输送物料的风险，尤其适配食品、日化类纸箱的洁净输送需求，剪叉臂的铰接点均配置自润滑轴套，长期往复运行无需频繁加注润滑脂，降低后期运维工作量。上部的链式输送段采用双排精密滚子链作为输送载体，链条表面加装防滑承托条，避免纸箱在输送过程中出现打滑偏移，输送段两端配置传动轴与链轮组件，其中一端的传动齿轮可对接外部动力源，也可根据线体需求集成独立驱动单元，实现输送速度与整线的同步匹配。设计过程中，首先需要核算剪叉臂的受力弯矩，根据额定承载重量确定剪叉臂的板材厚度与销轴直径，避免升降过程中出现臂组挠曲变形；其次要匹配气动元件的缸径与行程，确保升降行程覆盖常规线体的高度差范围，同时在气动回路中配置节流阀，调整升降运行速度，避免启停冲击导致物料倾倒；上部输送段的宽度尺寸可适配常规规格的纸箱输送需求，链条间距根据纸箱底面尺寸做对应匹配，防止小尺寸纸箱卡入链条间隙。设备安装时需要保证底座与地面的水平度偏差在允许范围内，上部输送段的进出料端需要与前后对接线体预留合理的间隙，避免升降过程中出现剐蹭干涉，整体结构紧凑，不需要额外开挖地坑，可直接在现有车间地面安装部署，适配老线改造的快速落地需求，在纸箱码垛工位、不同楼层输送线接驳、在线称重检测工位等场景都能适配使用，可完成物料的垂直方向高度调整与水平方向输送衔接，替代传统的人工搬运转接作业，提升整线的自动化运行效率。
