多工位级进冲压模具结构设计

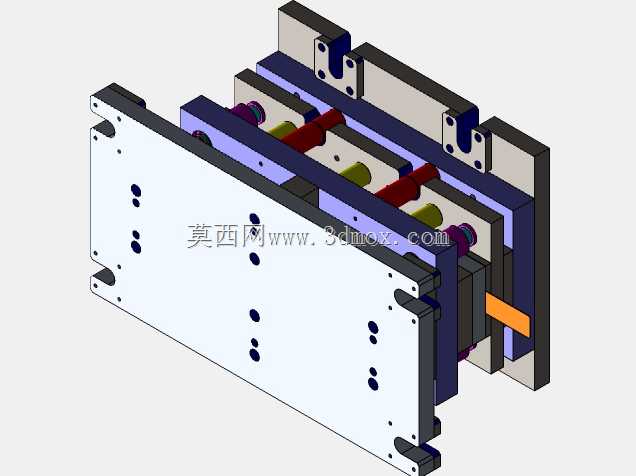

这套多工位级进模主要应用于五金零部件的大批量连续冲压生产场景，常见于电子接插件、小型家电五金件、汽车精密冲压件的量产工序，能够在单台压力机的单次行程内，依次完成多道冲压工序，从带料开卷送进开始，可连续完成冲裁、弯曲、拉深、整形、落料等全流程加工，无需中途转序或人工干预单工序定位，大幅提升薄壁五金件的生产效率与加工一致性。从结构设计来看，整套模具采用典型的三板式模架基础结构，上下模座选用45号钢调质处理保证刚性，导柱导套配合精度达到H6/h5级别，确保高速连续冲压过程中上下模的对中精度，避免长期往复运动产生的偏移啃模问题。模具内部沿送料方向排布了多组独立工位，每个工位对应单一加工工序，工位之间设置了精准的导正钉定位结构，配合送料机的步距送进，保证带料在每个工位的位置偏差控制在0.02mm以内，满足精密冲压件的尺寸公差要求。设计过程中重点考虑了卸料板的刚性与卸料力均匀性，卸料板采用Cr12MoV材料淬火处理，内部设置了独立的弹性卸料组件，对应每个冲头位置都配置了等高套筒，保证卸料板压料时受力均匀，避免薄料冲压过程中出现带料翘曲、变形或者冲头崩损的问题。模具的安装边界适配常规开式机械压力机的安装尺寸，上下模座的安装槽、压板台位置符合通用压力机的装模标准，模座总厚度控制在常规压力机的闭合高度调节范围内，无需额外加装垫块即可直接装夹使用。内部的凸凹模组件采用快换式结构设计，易损的冲头、凹模镶块都设置了独立的固定压板与定位销，生产过程中出现易损件磨损时，无需拆解整套模具即可快速更换备件，减少产线停机维护时间。同时模具在出料端设置了独立的成品件导料槽，冲压完成的成品件可顺着导料槽滑入成品收集盒，废料则通过凹模下方的漏料孔直接落入压力机下方的废料输送通道，实现成品与废料的自动分离，无需人工清理模面，适配高速自动化冲压产线的连续生产需求。整套结构的受力排布经过反复校核，每个工位的冲裁力、卸料力都做了平衡计算，避免偏载导致的模架受力不均，延长模具整体使用寿命，适配0.1-2mm厚度的各类冷轧钢带、不锈钢带、铜带等常用冲压带料的加工需求。
