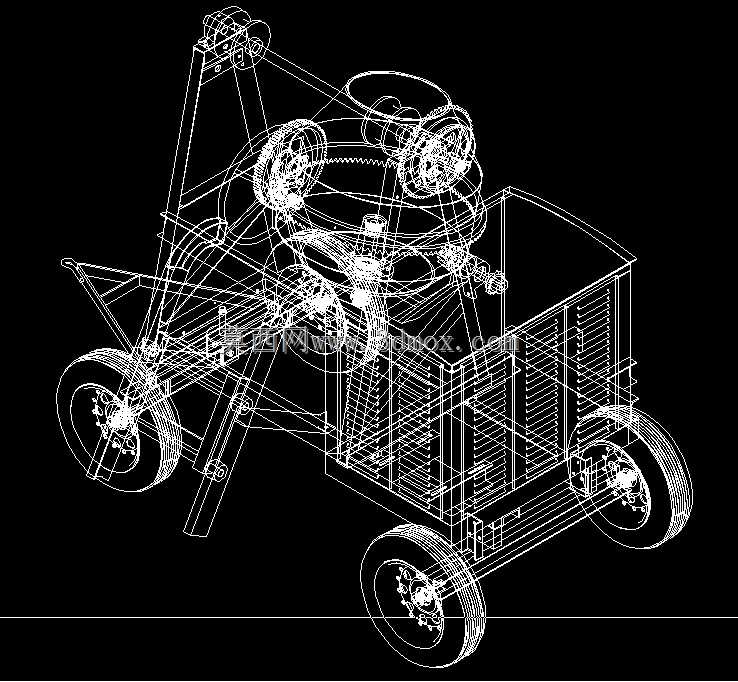

移动式小型混凝土搅拌设备线框三维结构

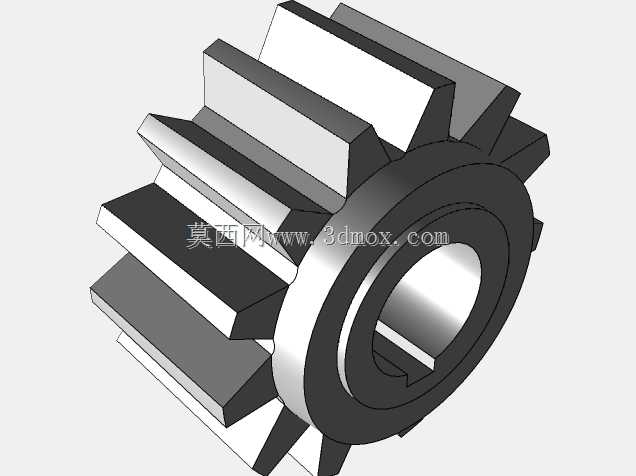

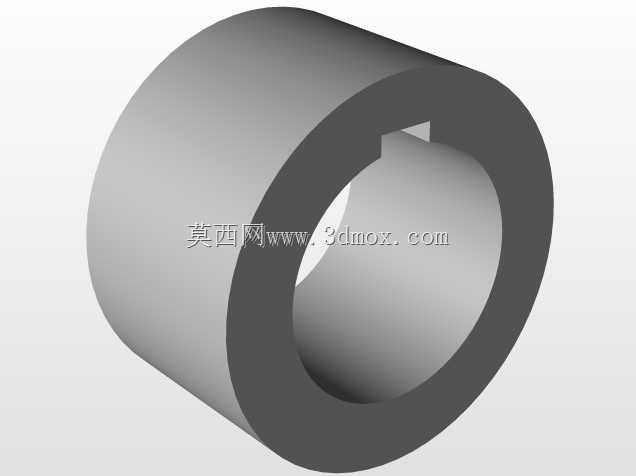

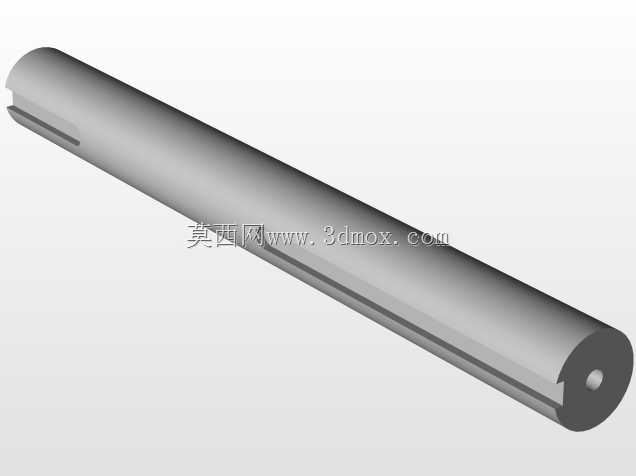

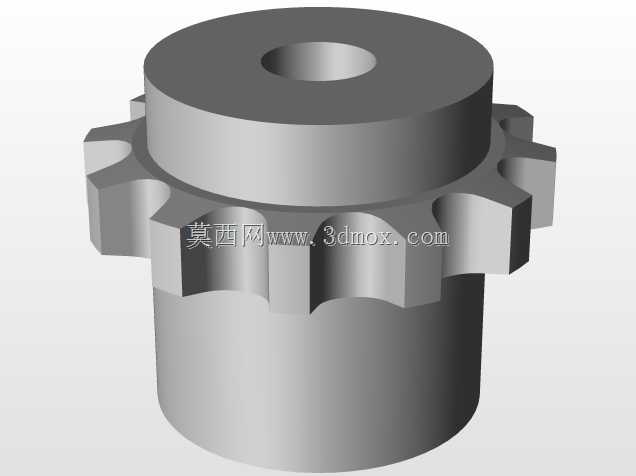

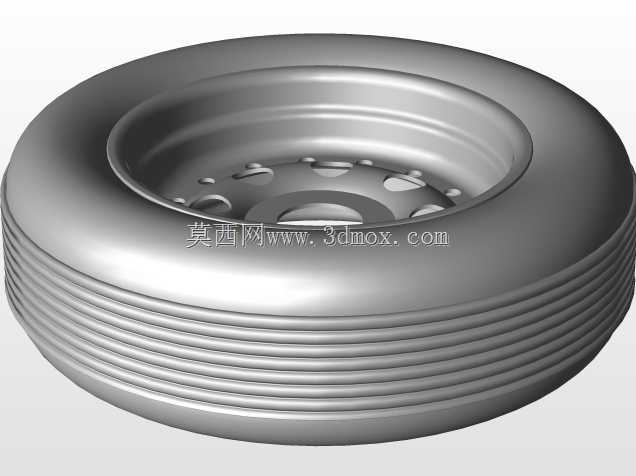

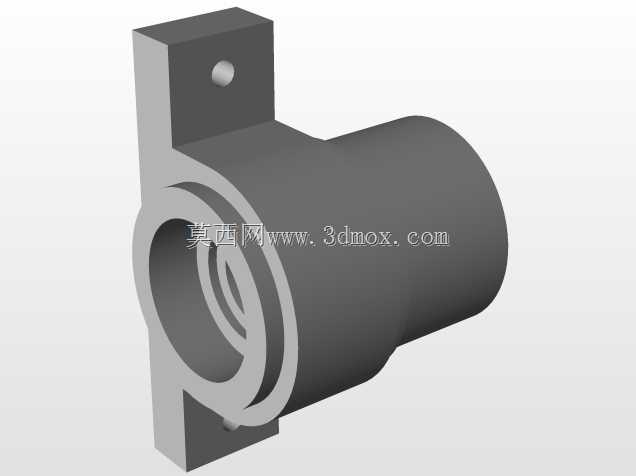

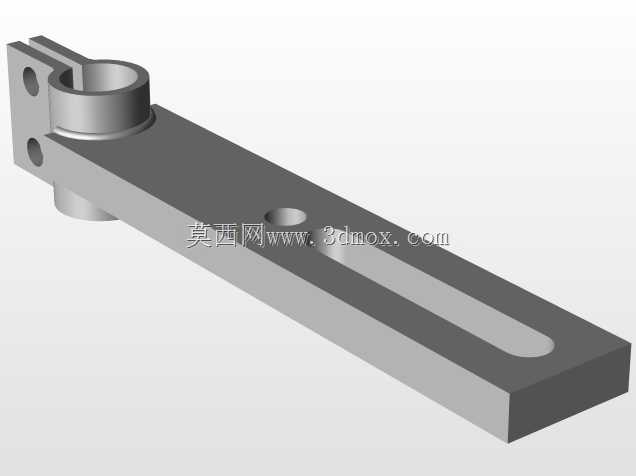

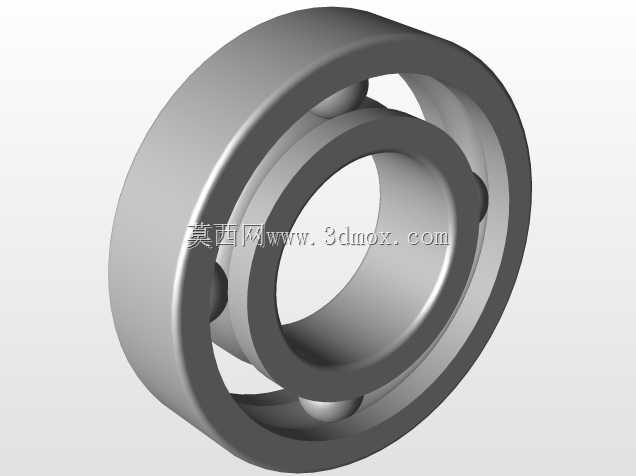

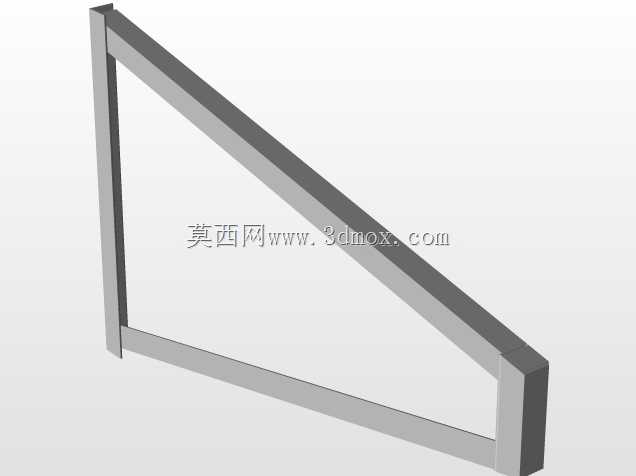

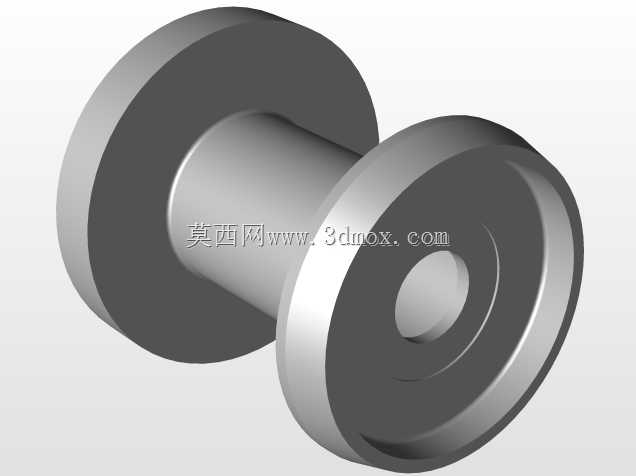

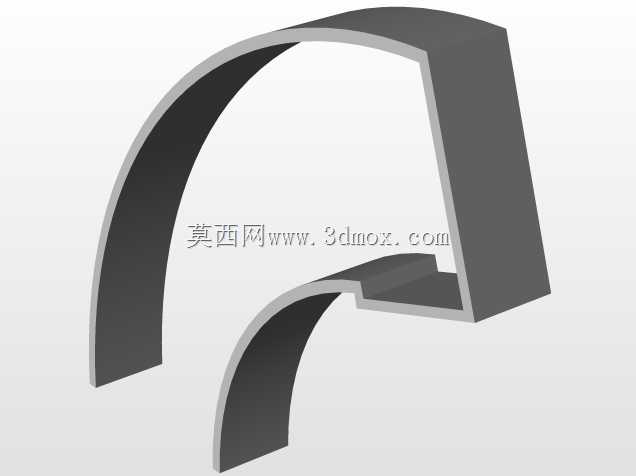

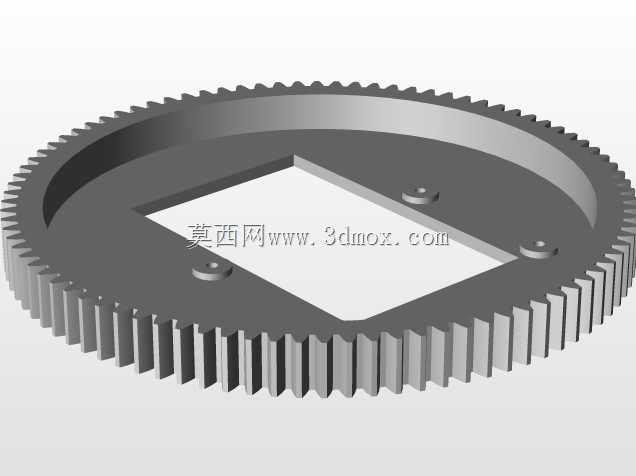

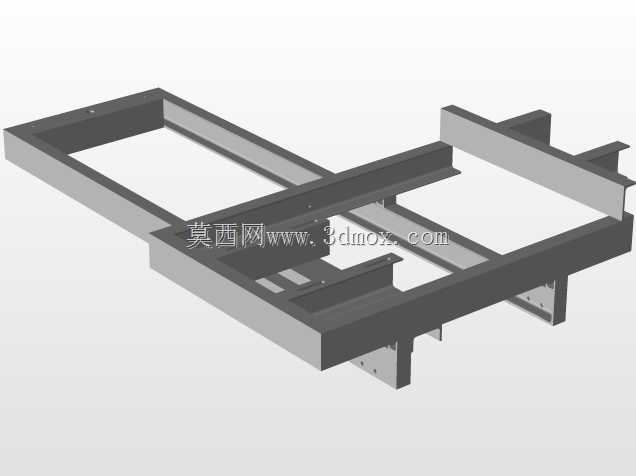

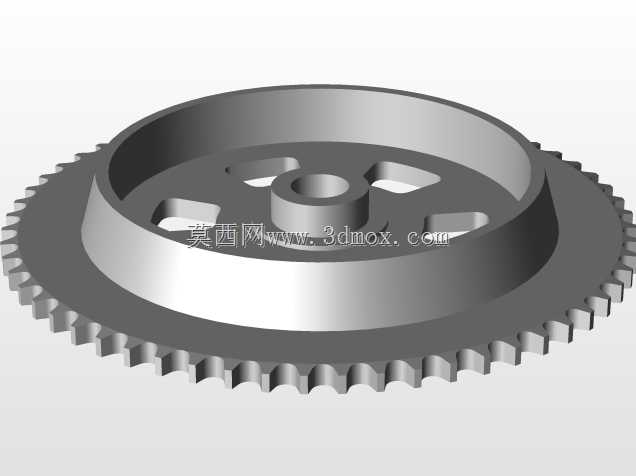

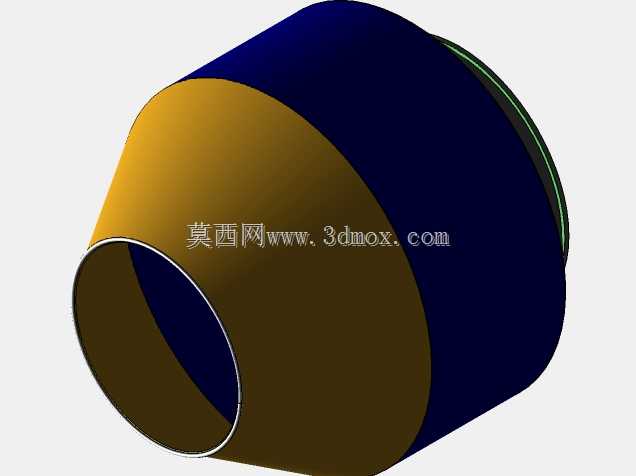

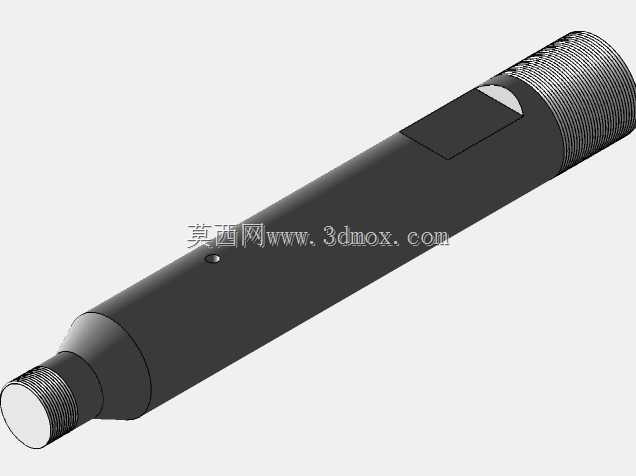

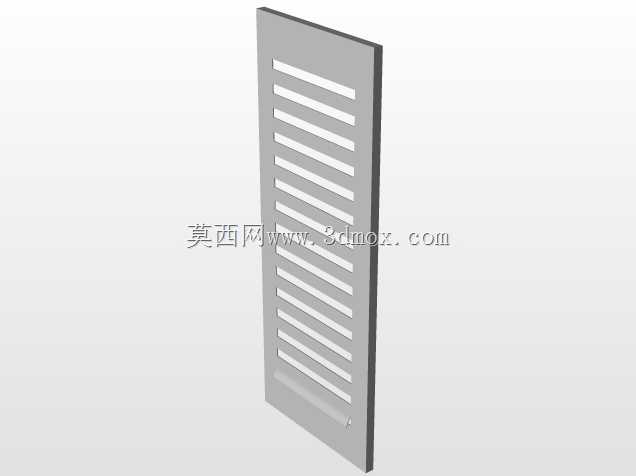

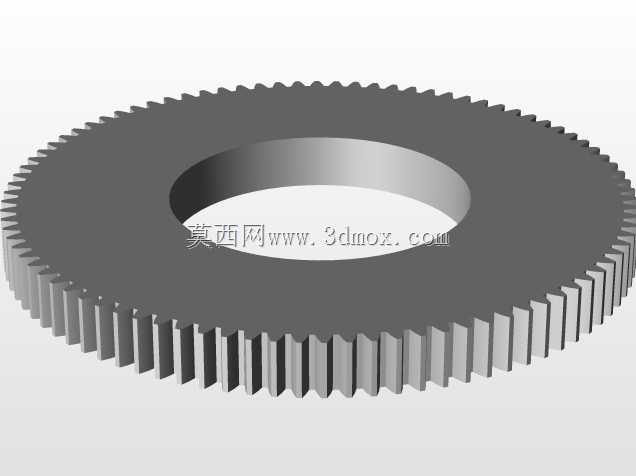

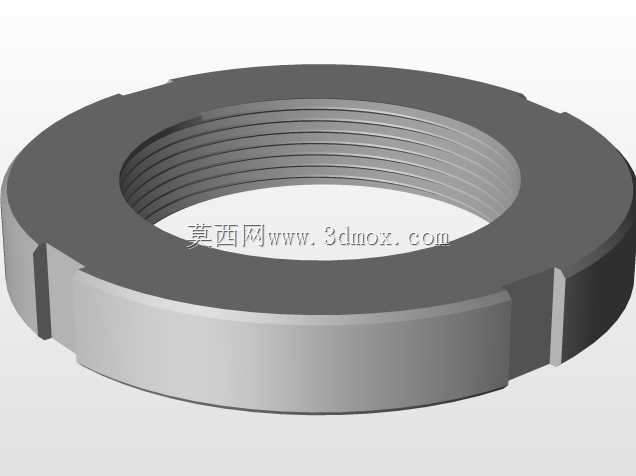

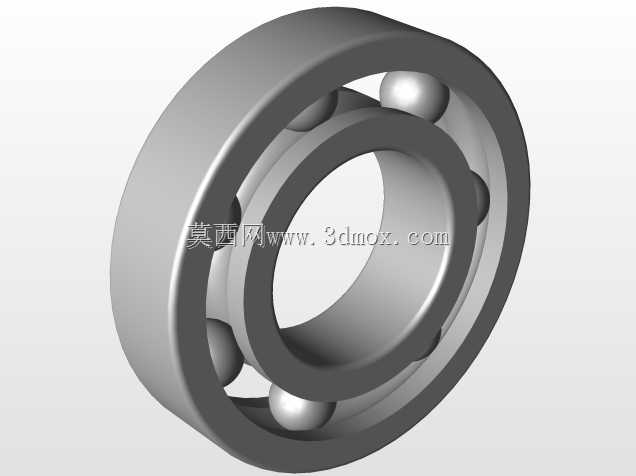

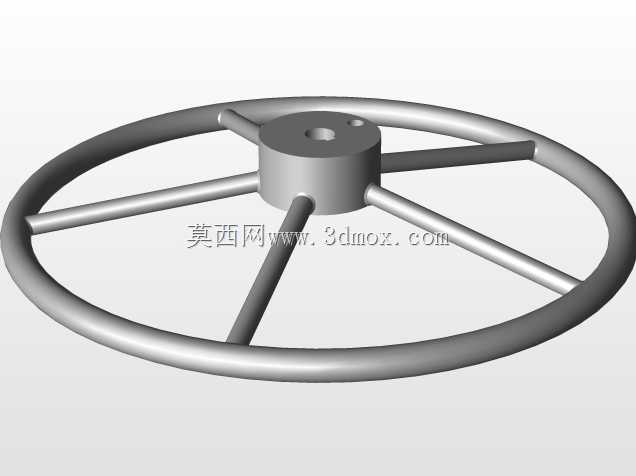

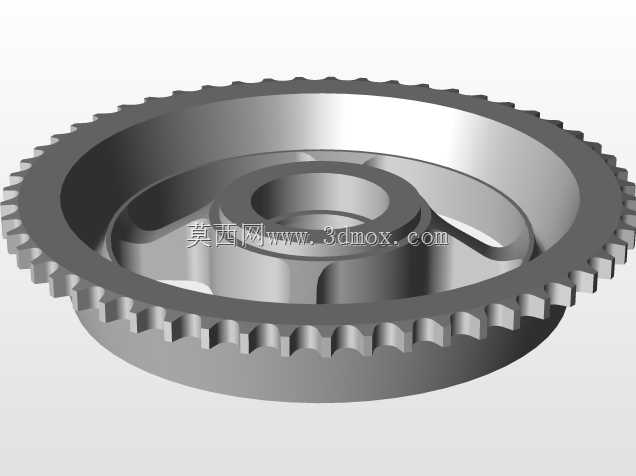

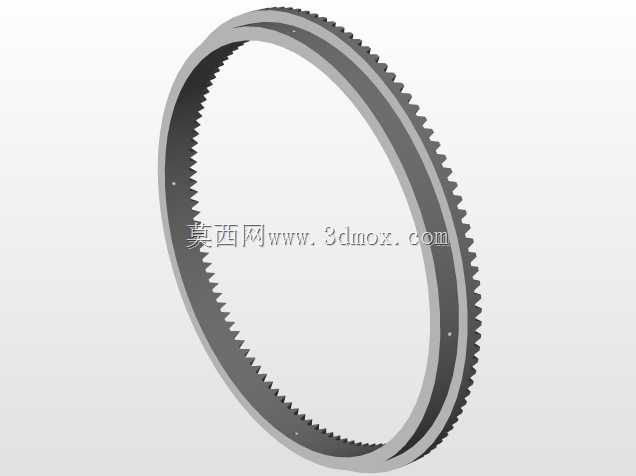

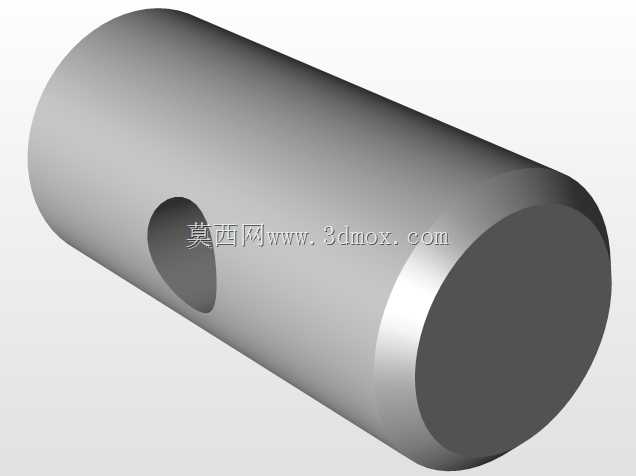

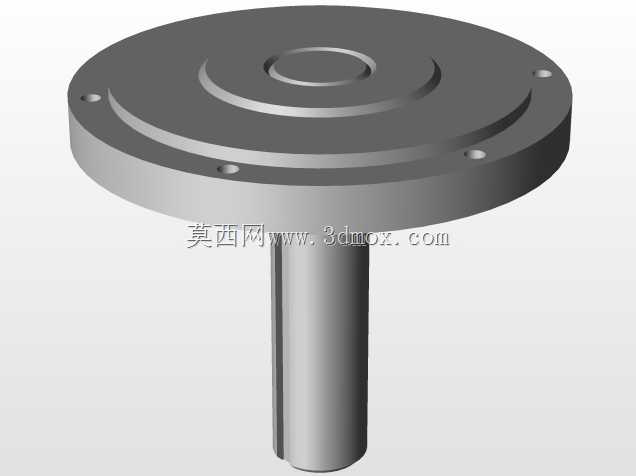

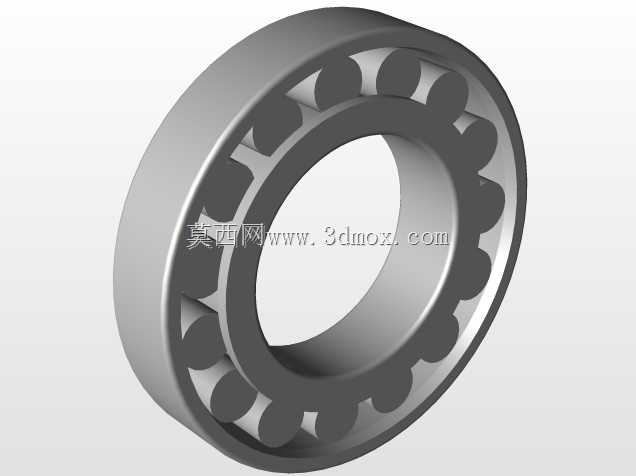

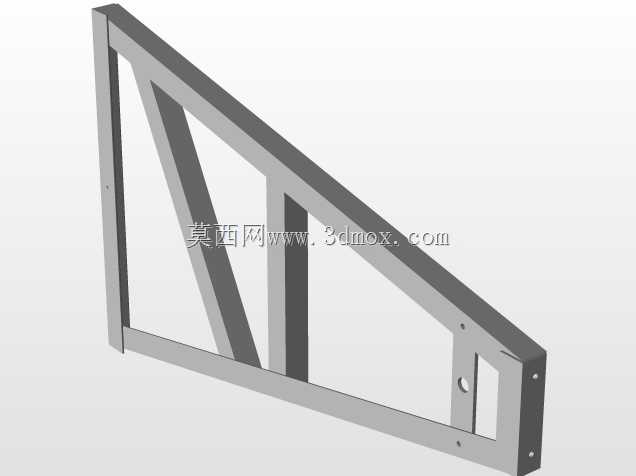

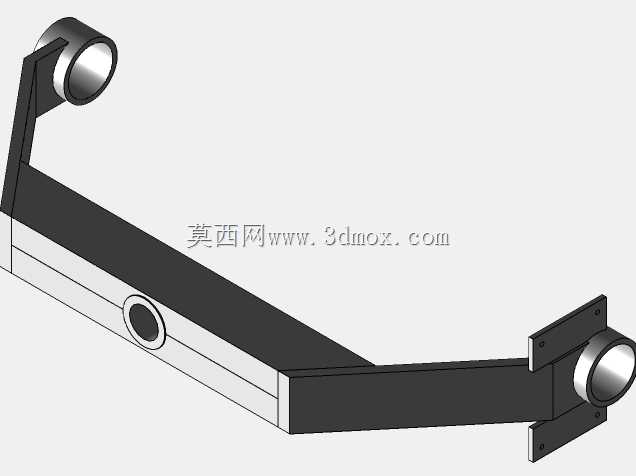

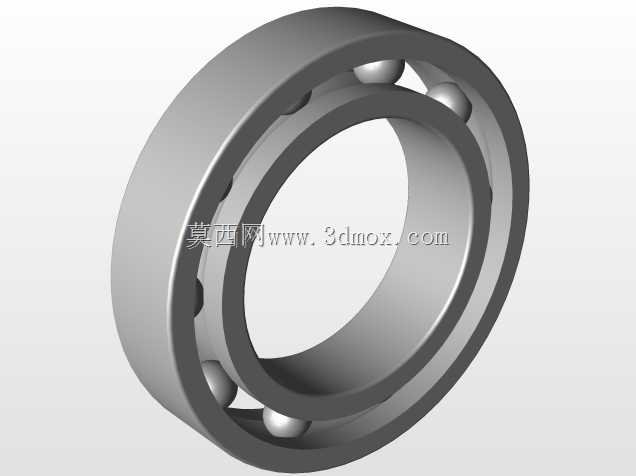

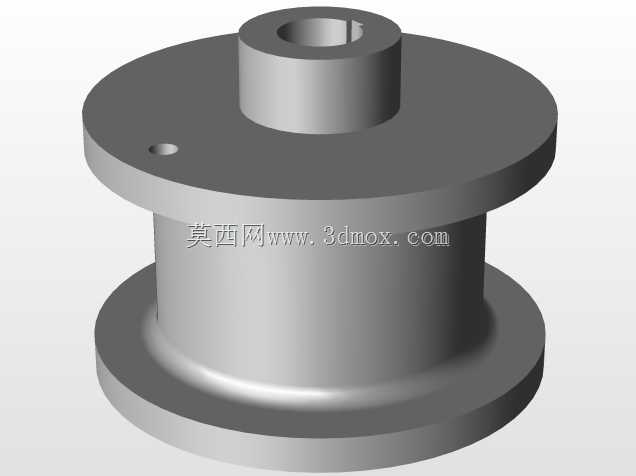

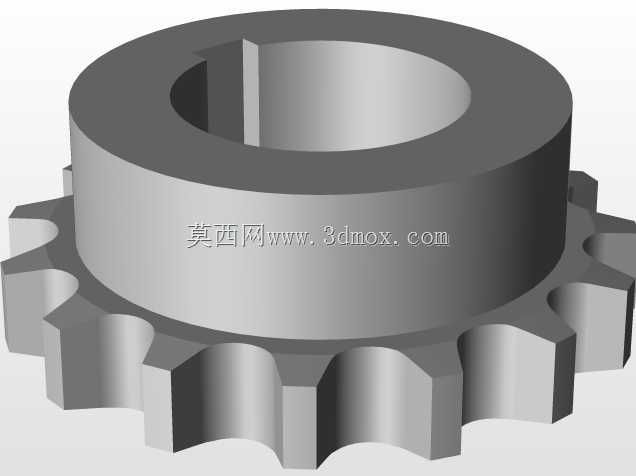

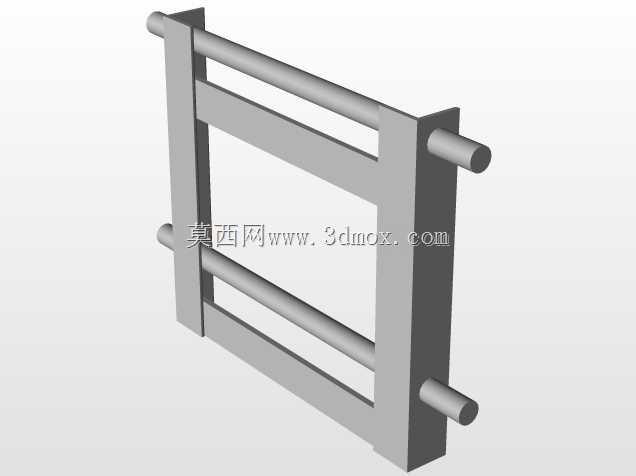

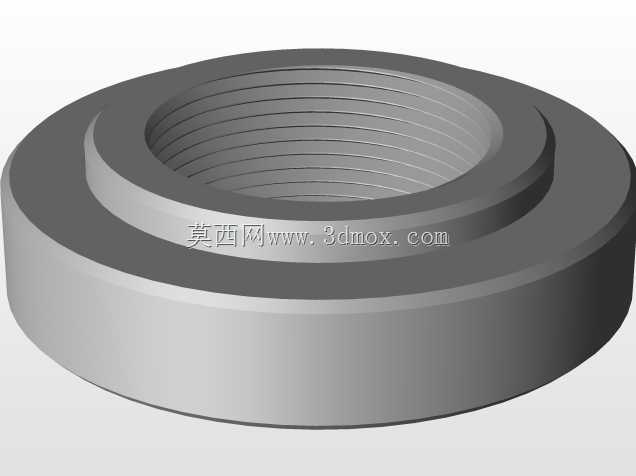

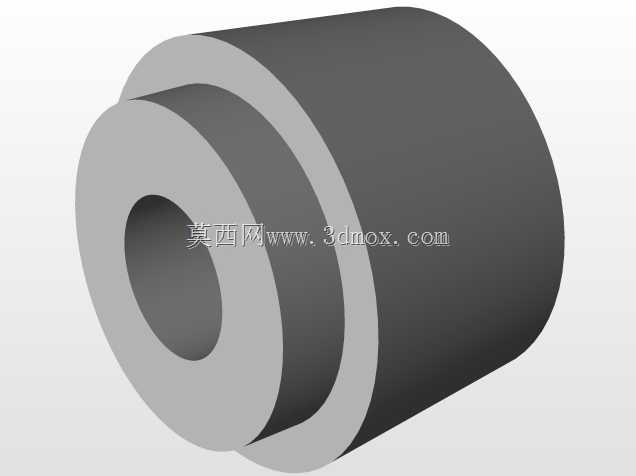

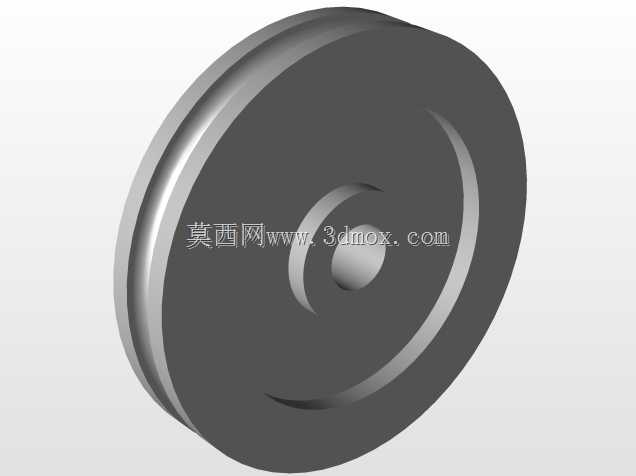

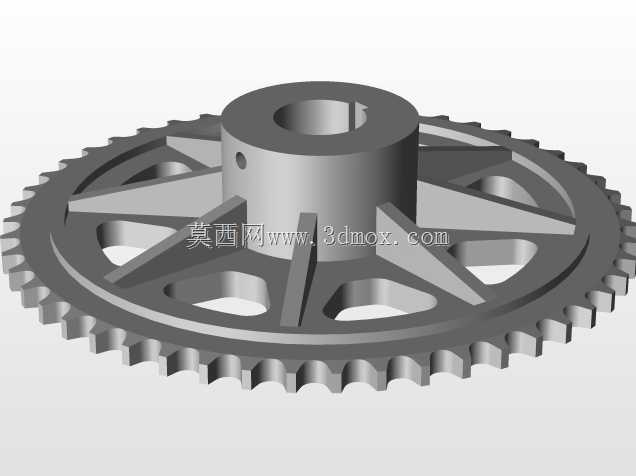

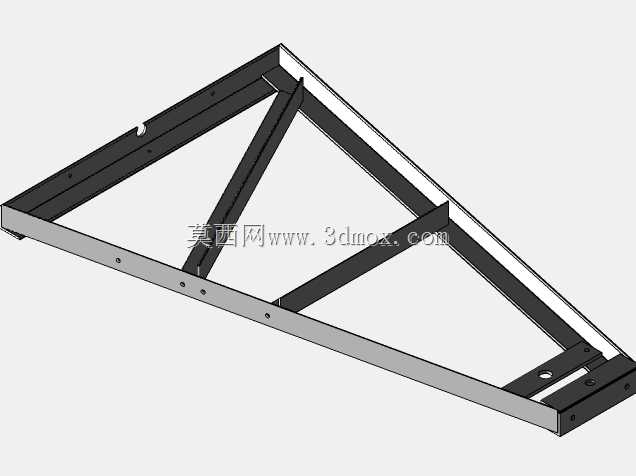

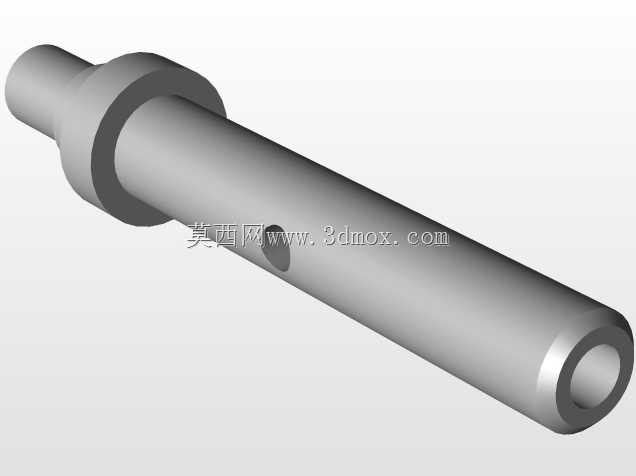

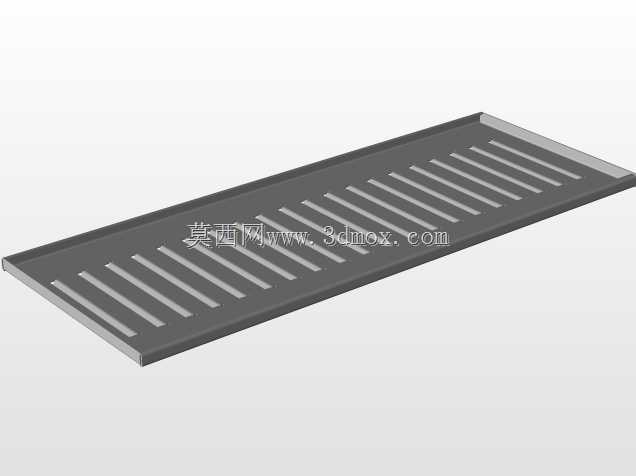

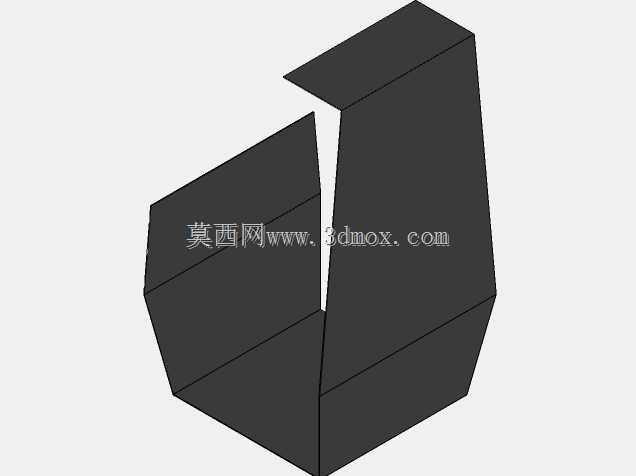

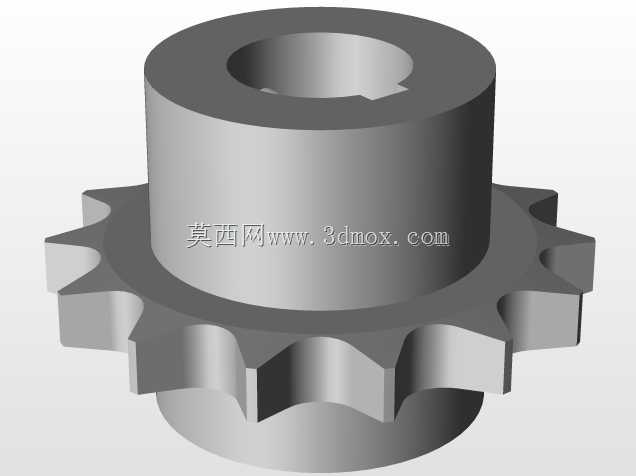

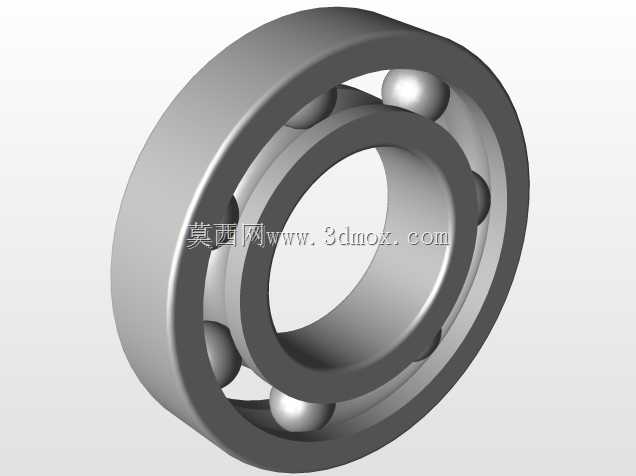

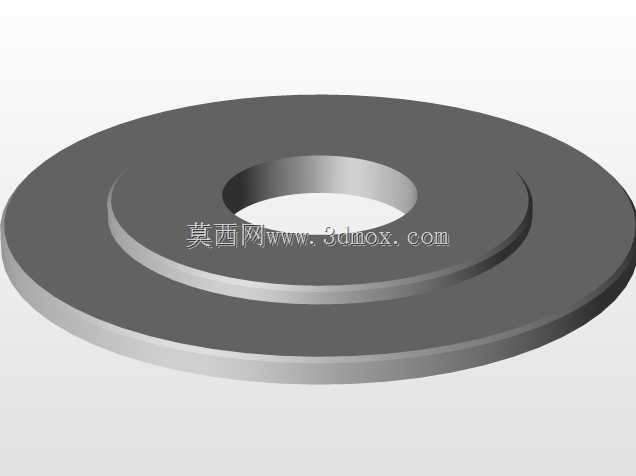

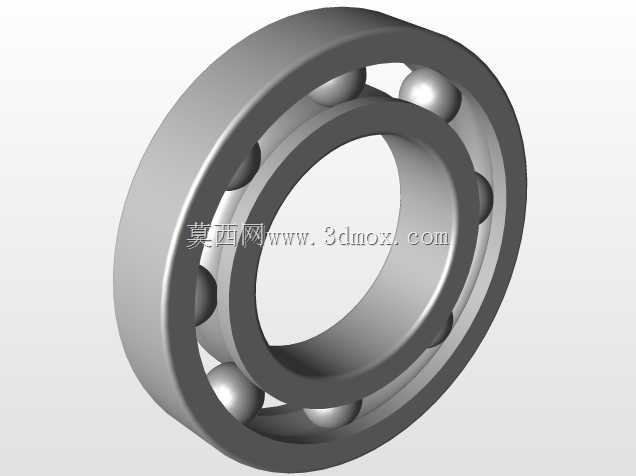

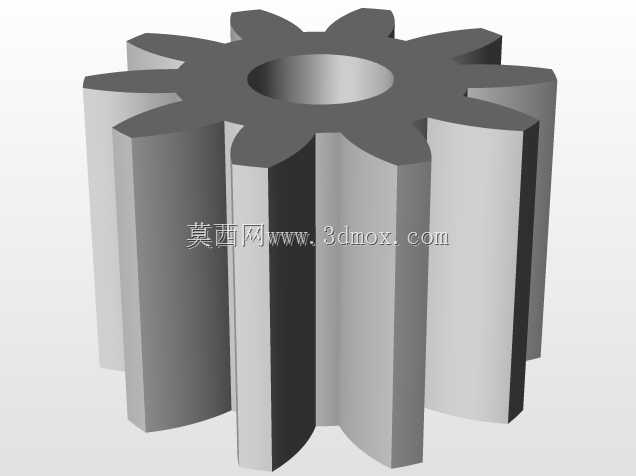

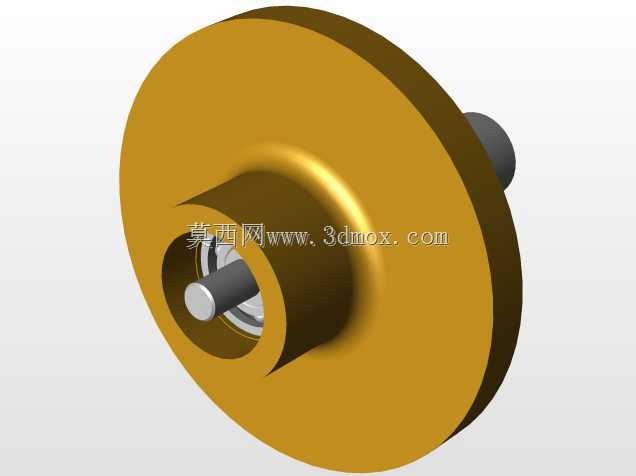

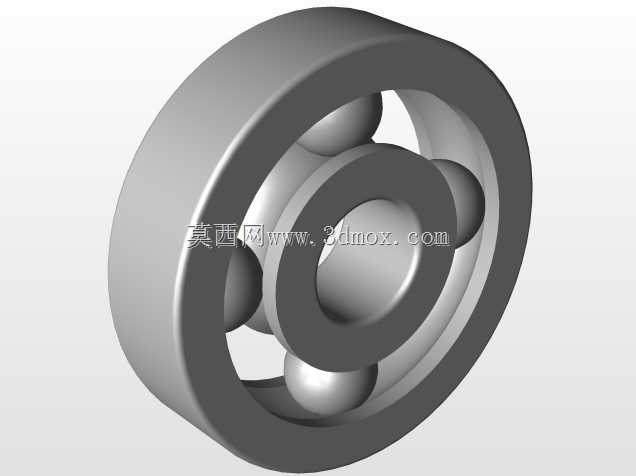

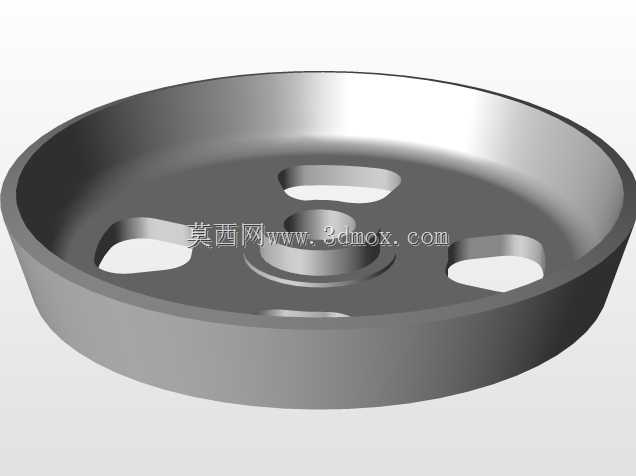

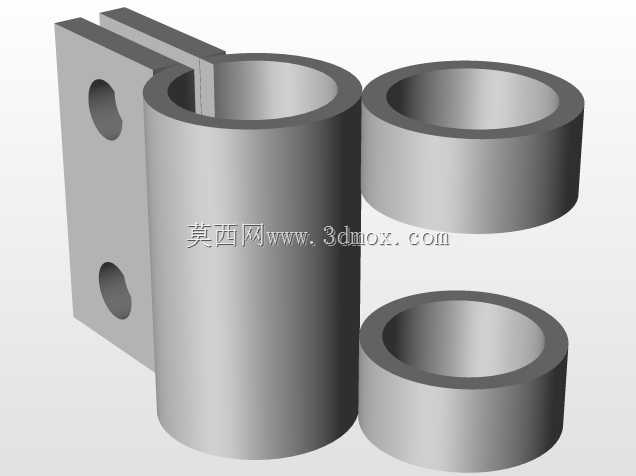

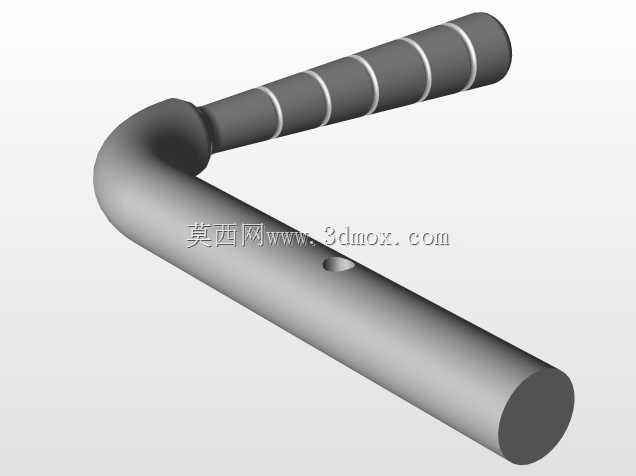

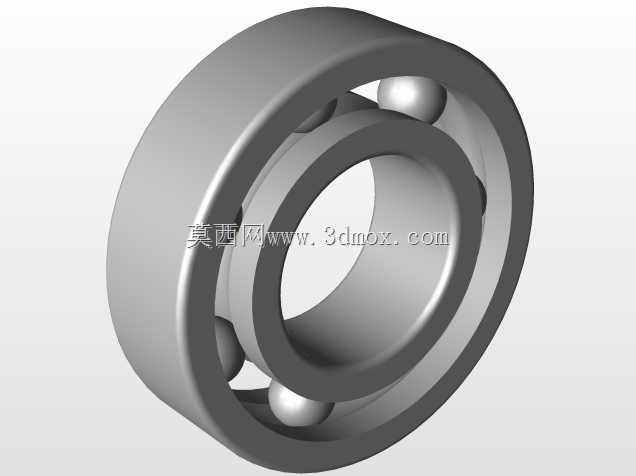

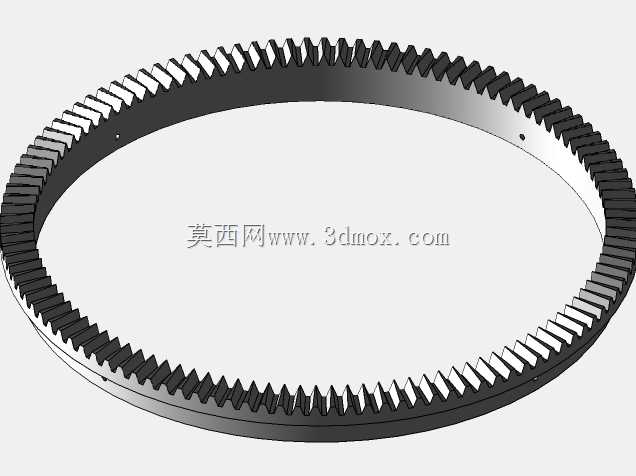

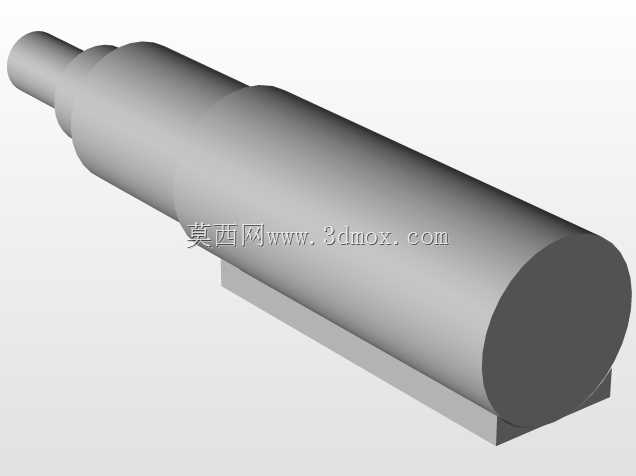

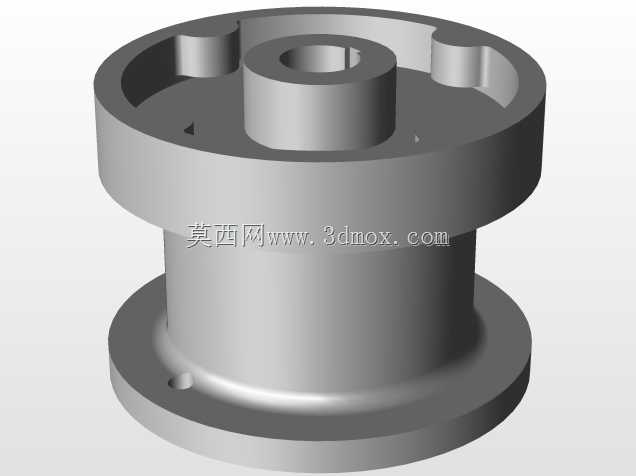

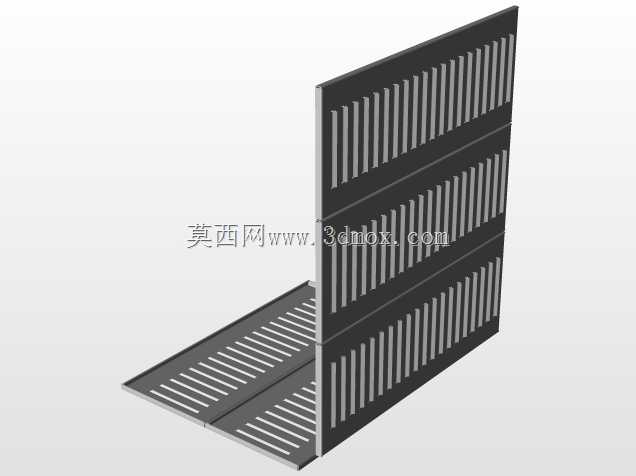

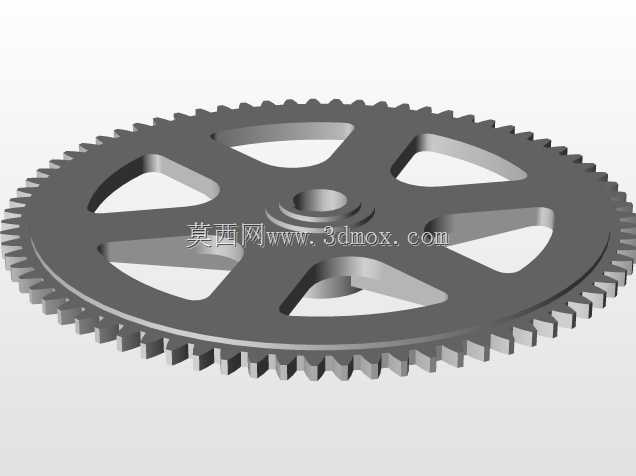

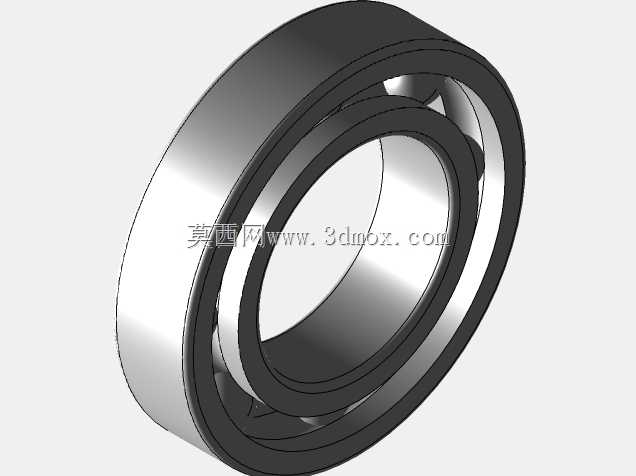

这款移动式小型混凝土搅拌设备，主要面向村镇自建房施工、狭小场地市政修补、户外零散工程作业场景设计，可灵活穿梭于狭窄施工巷道、庭院作业区，解决大型搅拌设备无法进场、固定搅拌站远距离供料效率低的痛点，适配小规模混凝土现拌现用的作业需求，能完成干硬性混凝土、塑性混凝土、轻骨料混凝土及建筑砂浆的均匀搅拌作业，减少人工拌料的劳动强度与物料配比误差。设备采用轮式拖行结构设计，整体布局紧凑合理，行走轮组兼顾承重与转向灵活性，拖挂连接结构可适配小型农用机车、工程三轮车的牵引需求，无需额外吊装转运设备即可完成作业点位转移，转场过程无需拆解核心搅拌部件，到位后仅需固定支撑脚即可快速启动作业，大幅压缩零散工程的施工准备周期。搅拌核心采用立轴涡带搅拌结构设计，搅拌筒内部的多组搅拌叶片沿径向与轴向交错排布，作业时可形成多维度物料循环流场，让水泥、砂石、水及外加剂在短时间内充分混合，避免筒壁粘料、局部搅拌不均的问题；传动系统采用带传动与齿轮传动组合的减速结构，可将动力输出平稳传递至搅拌主轴，同时在过载时通过带传动打滑实现核心部件过载保护，降低硬冲击对传动零件的损伤。设备上部设置进料导向结构，可直接承接手推车、小型装载机的上料作业，减少人工投料的抬升高度；下部出料口设置可翻转式卸料导槽，可根据接料容器的位置调整卸料角度，控制卸料流速，避免混凝土撒漏造成物料浪费。整机的安装边界充分考虑零散作业的空间限制，作业状态下占地范围小，无需浇筑固定设备基础，仅需平整硬化的作业地面即可放置；各部件的检修预留空间充足，日常维护时可快速拆卸传动护罩、搅拌叶片紧固件，完成易损件更换与设备保养，无需复杂的专用工装。设备的机架采用型钢焊接框架结构，受力节点做了加强筋补强处理，可承受搅拌作业时的交变载荷与转场过程中的颠簸冲击，避免长期使用后出现机架变形、部件对位偏移的问题；操作控件集中布置在机身侧方的易操作区域，作业人员可在投料、观察搅拌状态的同时完成设备启停、卸料控制，操作动线流畅无遮挡，适配单人辅助作业的施工配置。
