紧凑型鼓式搅拌设备结构设计方案

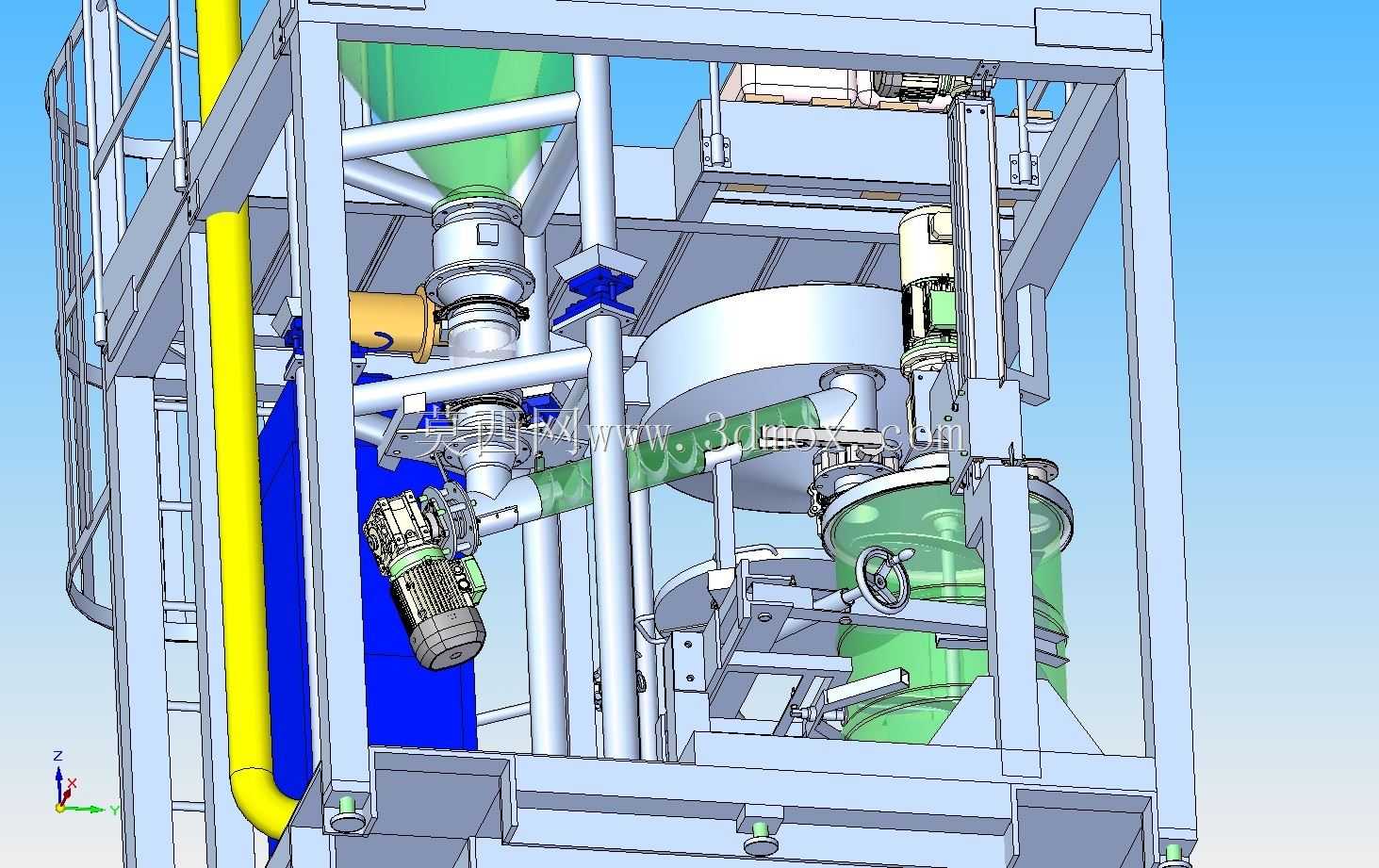

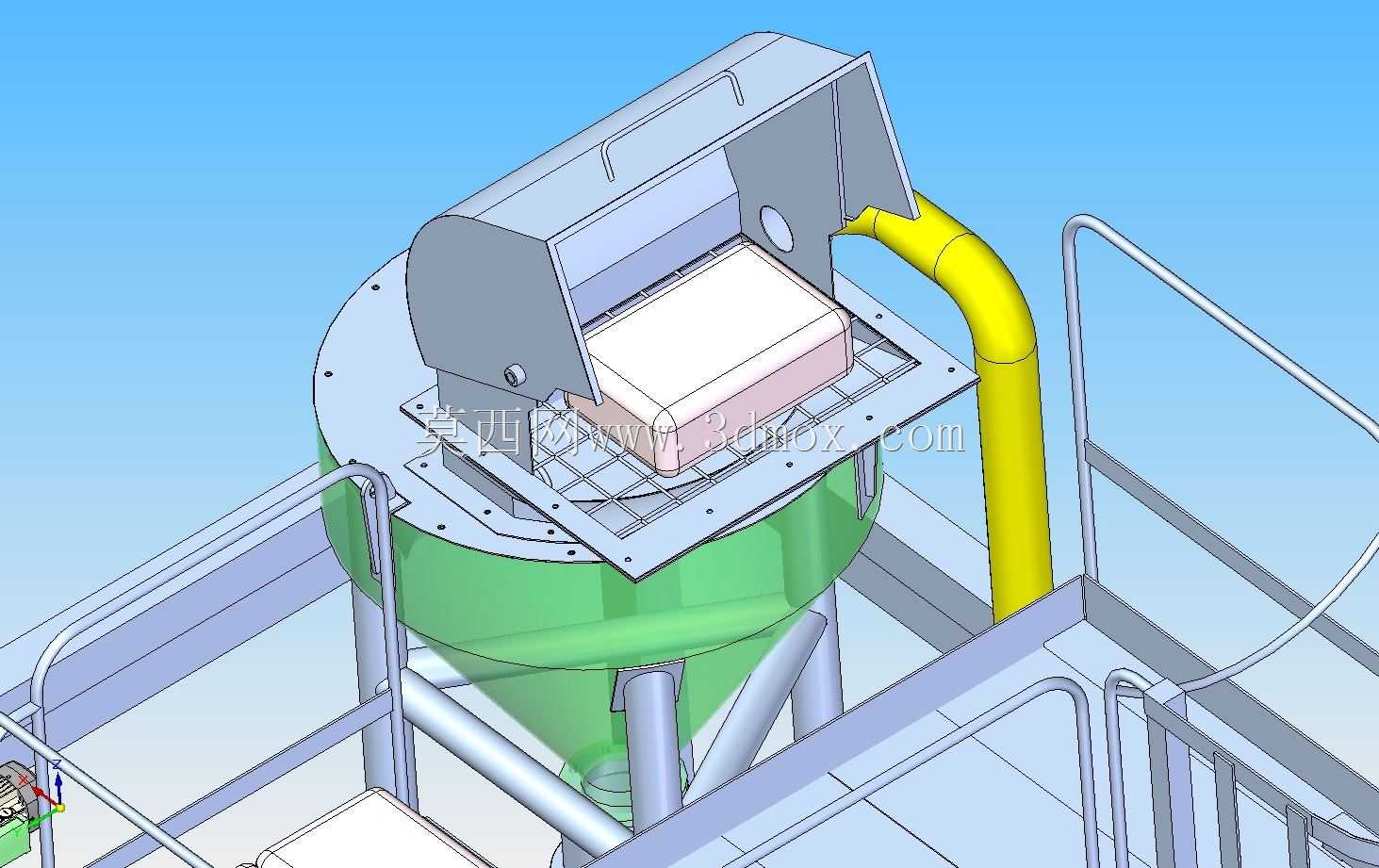

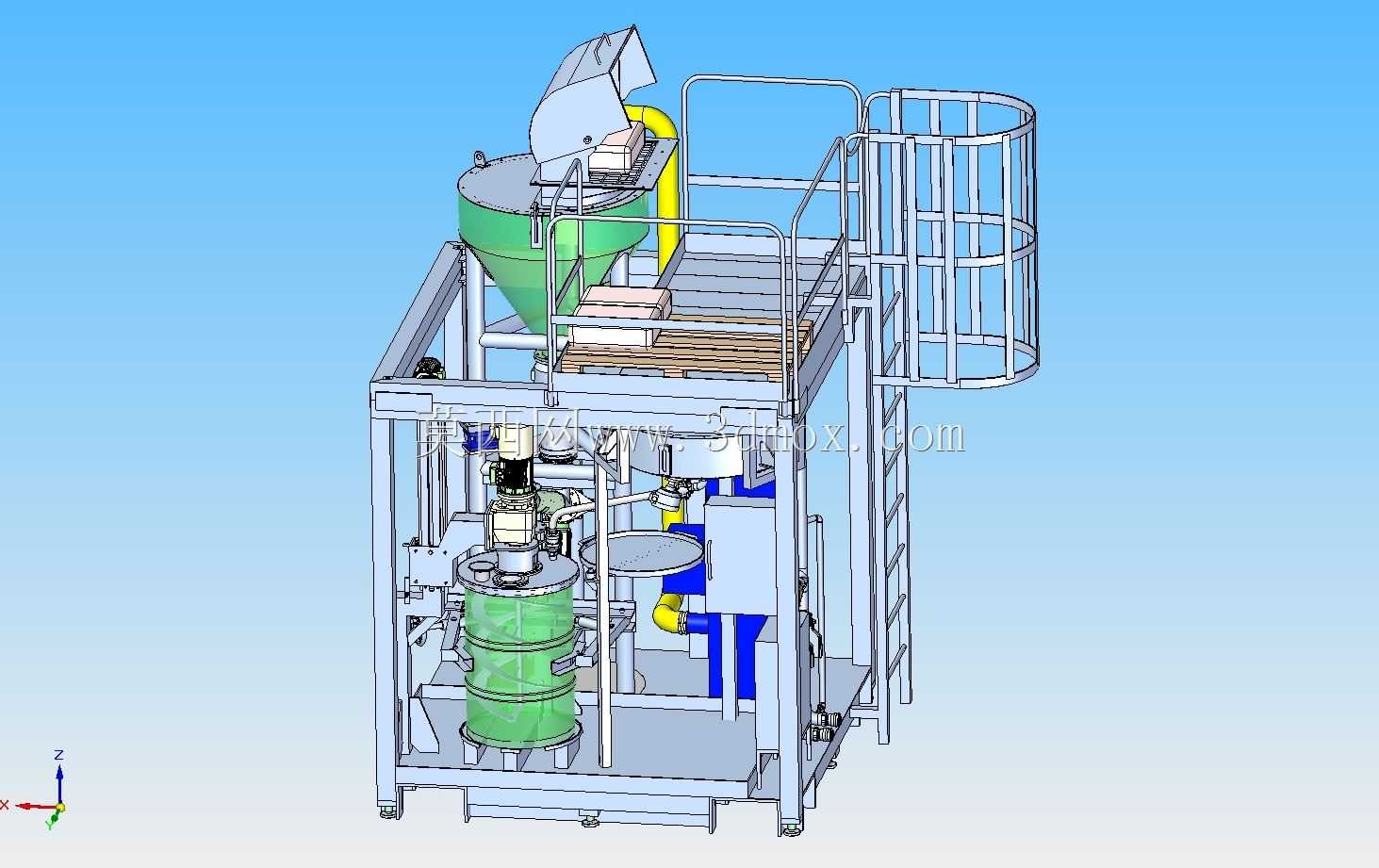

这款紧凑型鼓式搅拌设备主要面向精细化工、食品添加剂、建材粉体等中小批量物料混合生产场景，适配车间空间有限、需要灵活布置生产线的工况，可完成粉体与粉体、粉体与少量液体的均匀混合作业，避免传统大型搅拌设备占地过大、转场调整不便的问题。设备整体采用框架式集成布局，将搅拌主机、进料管路、出料控制机构、驱动单元全部整合在一体式钢制机架内，机架采用型材焊接拼接结构，预留了操作平台与防护栏安装位，既满足日常运维的操作空间需求，又尽可能压缩整体占地尺寸，适配层高较低的标准工业厂房安装，安装时仅需完成地面地脚固定与进料、出料管路对接即可投入使用，无需额外搭建复杂的配套支撑结构。在功能设计上，设备采用鼓式筒体作为混合腔体，筒体内部设置适配物料特性的搅拌构件，配合侧置驱动单元输出的稳定转速，可让筒内物料形成多方向的对流运动，避免混合过程中出现物料分层、结团的问题，混合均匀度可满足多数精细生产的工艺要求；进料端搭配锥斗式暂存仓与可控下料机构，可实现连续稳定的进料补给，避免一次性进料过多导致的搅拌负载骤升，出料端设置快开式密封结构，混合完成后可快速完成物料排空，减少物料残留带来的交叉污染风险。设计过程中充分考虑了设备运维的便利性，驱动电机、传动部件均布置在机架外侧易操作的位置，日常检修时无需拆解主体框架即可完成部件更换与润滑保养，管路排布沿机架型材走向规整布置，既避免管路干涉运动部件，也方便后期管路的更换与清理；设备整体的受力经过合理分配，重载部位的型材做了加厚处理，运行过程中机架形变量控制在允许范围内，可有效降低搅拌作业产生的振动与噪音，改善车间作业环境。同时设备预留了自动化升级接口，可根据生产需求搭配称重模块、自动上料机构、除尘组件，适配不同行业的个性化生产需求，无需对主体结构做大幅改动即可完成功能拓展。
