汽车车身底板定位焊接工装夹具

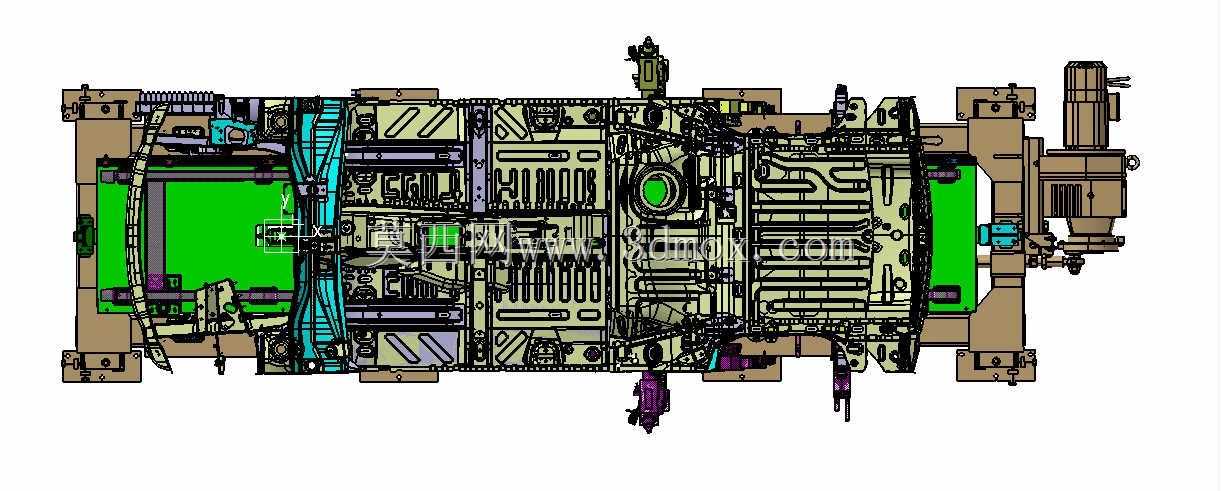

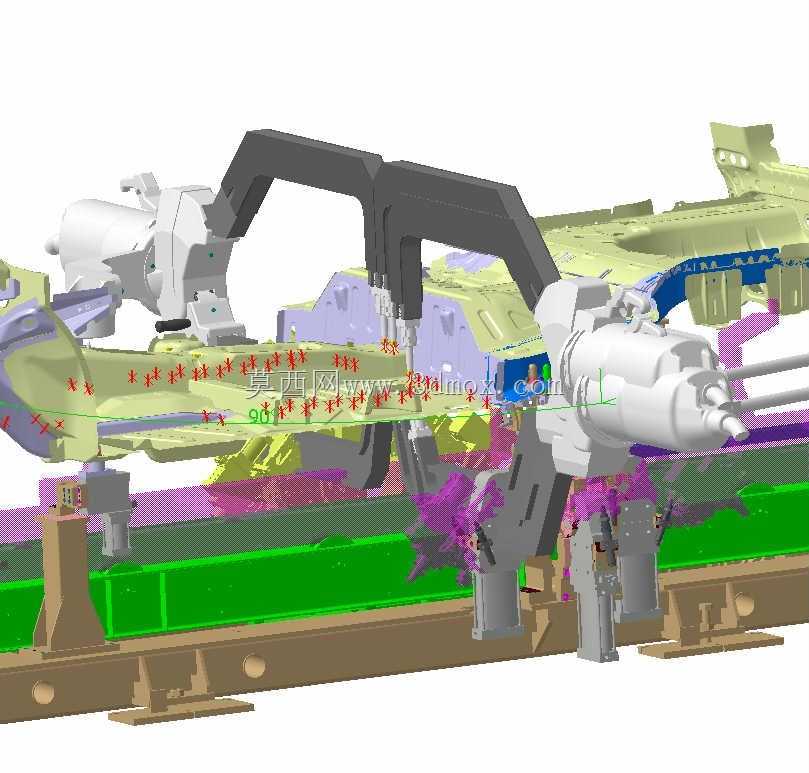

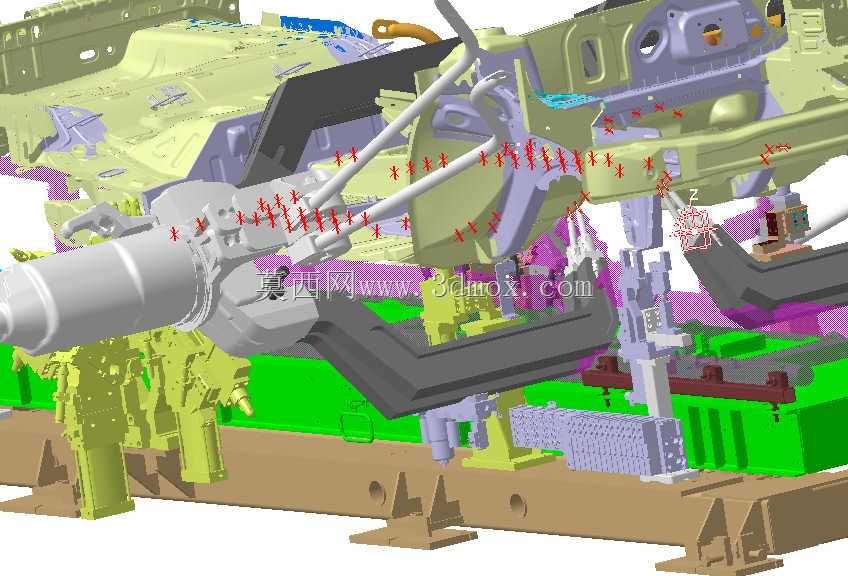

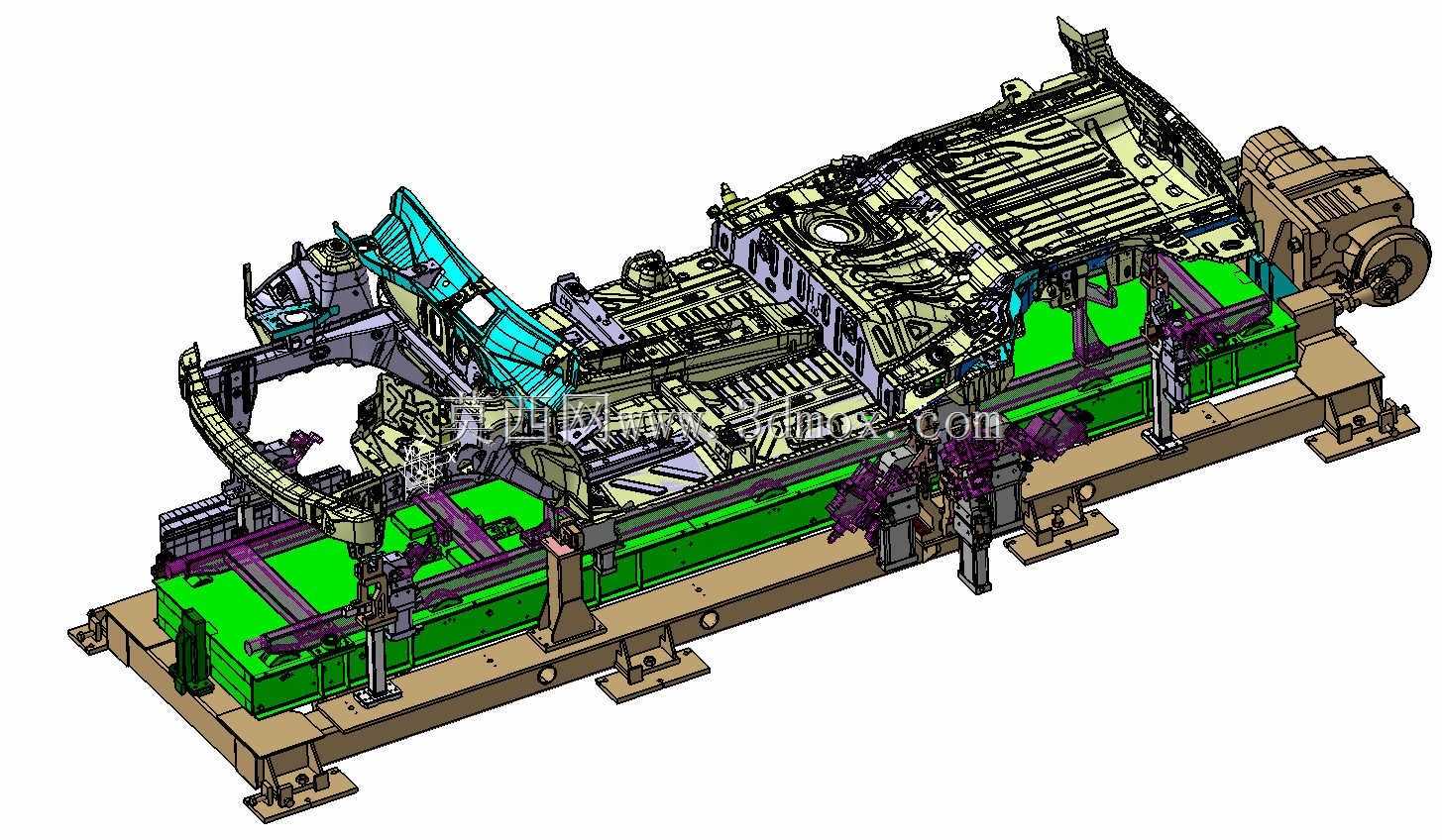

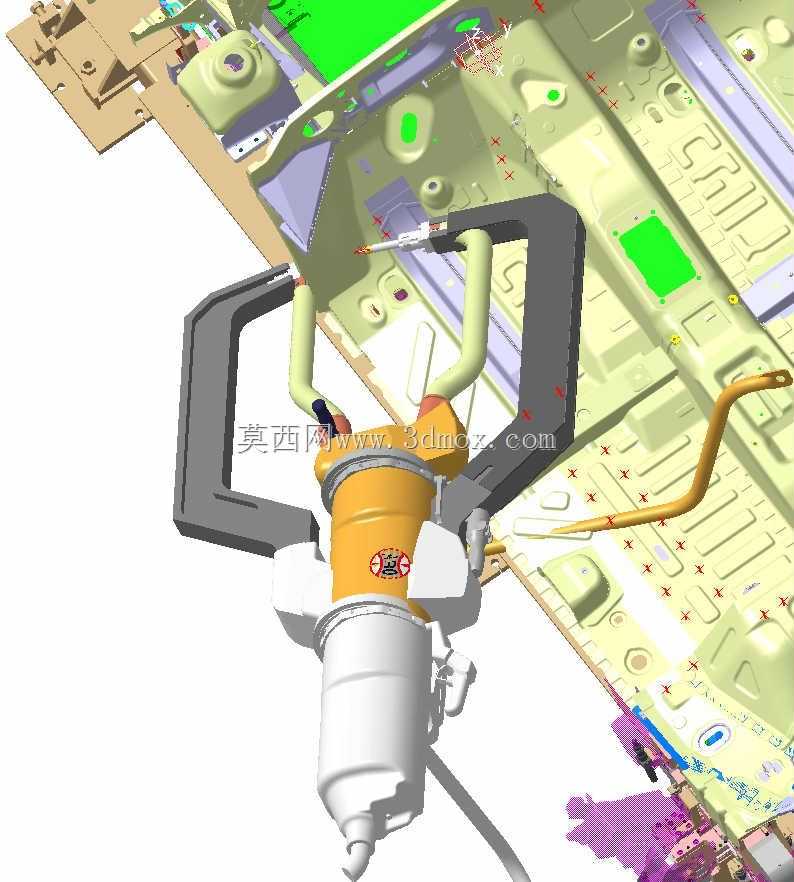

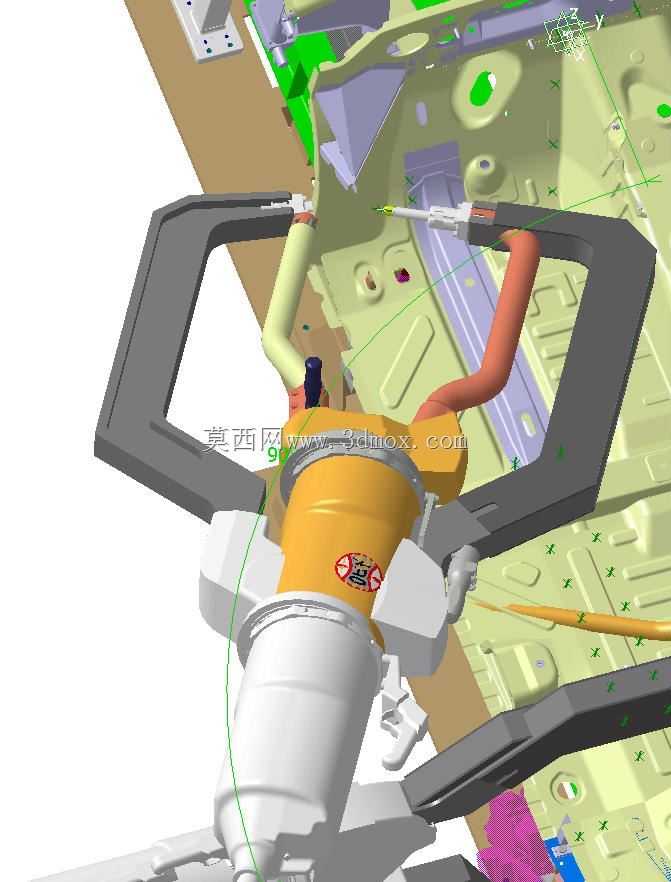

该套工装夹具主要应用于乘用车白车身焊装生产环节，针对车身底板总成的焊接工序设计，是焊装线上保障底板组焊精度的核心工艺装备，适配批量生产场景下的底板分总成拼焊作业，可覆盖车身底板与加强梁、安装支架等关联构件的组对焊接需求，有效规避人工组对时的尺寸偏差问题，保障焊接过程中各构件的相对位置精度。从实际用途来看，这套夹具能够在焊接作业全程对车身底板及配套装配件完成可靠的定位与夹紧，抵消焊接过程中热变形带来的尺寸偏移，确保底板总成的形位公差满足整车装配要求，避免后续底盘部件安装时出现孔位错位、贴合间隙超差等问题，同时减少焊接过程中工件的移位、翘曲风险，提升焊缝成型的一致性。在功能特性上，夹具采用多点位分布式定位设计，匹配车身底板的复杂曲面轮廓，针对底板上的定位孔、翻边、型面分别设置对应的定位销、支撑块与夹紧单元，定位单元贴合底板非焊接区域的型面设计，不会干涉焊枪的作业路径；夹紧单元采用联动式布局，可实现工件的快速装夹与松开，缩短单件装夹辅助时间，夹紧力大小适配薄板冲压件的特性，既保证装夹稳固性，又不会压伤底板的薄板表面。设计思路上，整套夹具围绕车身底板的结构特点展开，以底板的核心设计基准作为夹具的定位基准，遵循基准重合原则减少定位累积误差，框架主体采用高强度型材搭建，兼顾结构刚性与轻量化需求，两侧预留的安装接口可适配焊装线的工位台架安装要求，夹具上的各功能模块采用模块化设计，易损的定位块、夹紧臂可单独更换，降低后期维护成本。外形尺寸与安装边界方面，整套夹具的整体轮廓完全匹配车身底板的外廓尺寸，四周预留足够的焊枪操作空间，底部安装面设置统一的定位连接孔位，可直接固定在焊装工位的标准工作台上，夹具的竖向高度适配人工焊接与机器人焊接的作业高度范围，两侧的气动元件布局避开焊接飞溅区域，减少焊渣对功能部件的损伤，整体安装边界不会超出工位的安全操作范围，可直接嵌入现有焊装生产线的对应工位使用。
